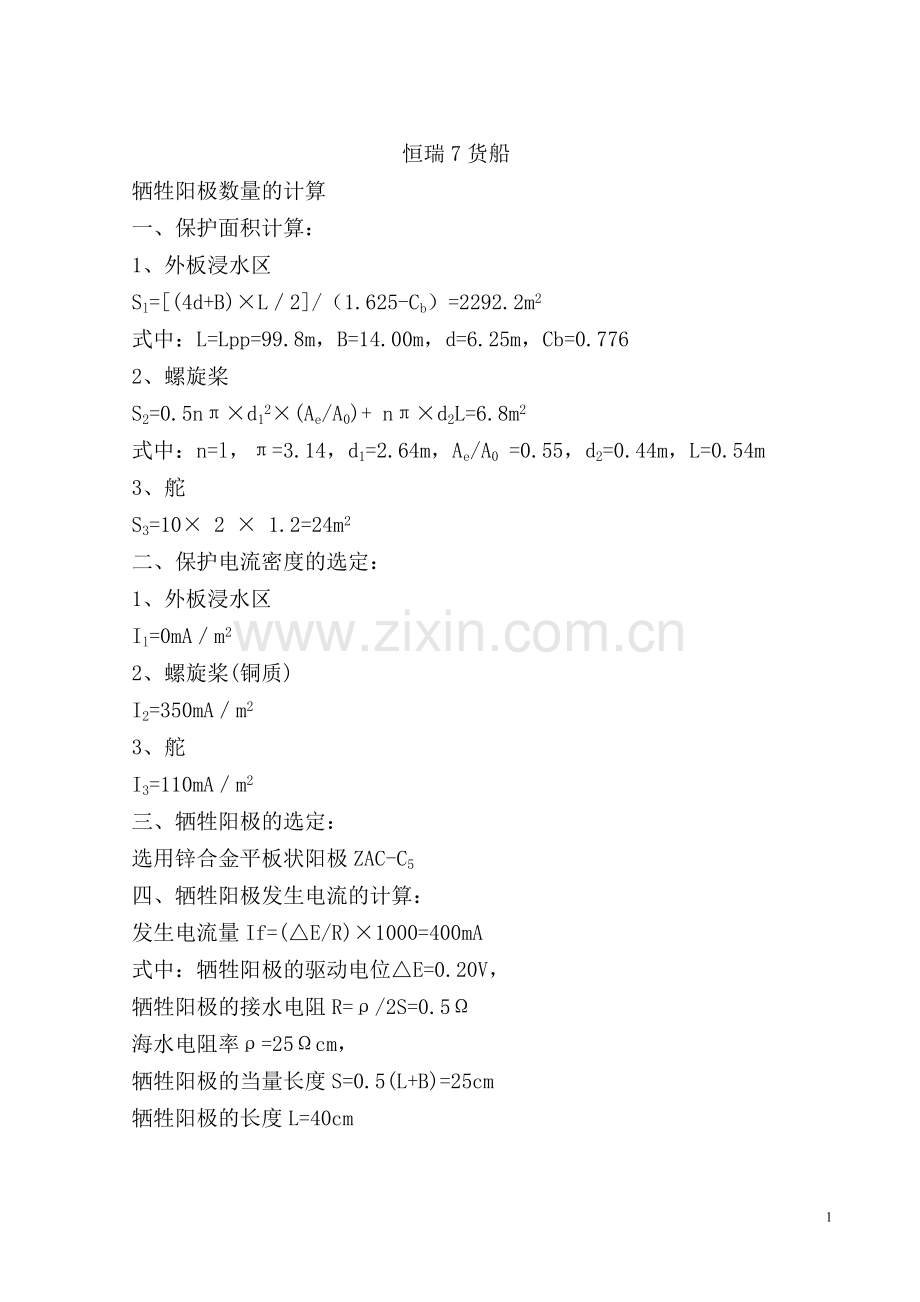

牺牲阳极数量的计算
一、保护面积计算：
1、外板浸水区
Sl=[(4d+B)×L／2]/（1.625-Cb）=2292.2m2
式中：L=Lpp=99.8m，B=14.00m，d=6.25m，Cb=0.776
2、螺旋桨
S2=0.5nπ×d12×(Ae/A0)+ nπ×d2L=6.8m2
式中：n=l，π=3.14，d1=2.64m，Ae/A0 =0.55，d2=0.44m，L=0.54m
3、舵
S3=10× 2 × 1.2=24m2
二、保护电流密度的选定：
1、外板浸水区
Il=0mA／m2
2、螺旋桨(铜质)
I2=350mA／m2
3、舵
I3=110mA／m2
三、牺牲阳极的选定：
选用锌合金平板状阳极ZAC-C5
四、牺牲阳极发生电流的计算：
发生电流量If=(△E/R)×1000=400mA
式中：牺牲阳极的驱动电位△E=0.20V，
牺牲阳极的接水电阻R=ρ/2S=0.5Ω
海水电阻率ρ=25Ωcm，
牺牲阳极的当量长度S=0.5(L+B)=25cm
牺牲阳极的长度L=40cm
牺牲阳极的宽度B=10cm
五、牺牲阳极的寿命计算：
T=(mQ×1000)/( Im×8760×K) =2.62年
式中：每块牺牲阳极的质量m=9kg，
牺牲阳极的实际电容量Q=780Ah／kg
牺牲阳极平均发生电流量Im=0.651f=260mA
牺牲阳极的利用系数(K)-1=0.85
六、牺牲阳极的用量计算：
Ni=(Ii×S)/If
式中：牺牲阳极的实际电容量Q=780Ah／kg
牺牲阳极平均发生电流量Im=0.65If =312mA
牺牲阳极的利用系数(K)-1=0.85
1、外板浸水区
Nl= (Il ×S1)/ If=57.3块，实取58块。
式中：Il=10mA／m2，S1=2144.7m2，If =400mA
2、螺旋桨
N2=( I2×S2)/ If =5.95块，实取6块。
式中：I2 =350mA／m2，S2=6.8m2，If=400mA
3、舵
N3= (I3×S3) / If =6.6块，实取7块。
式中：I3=110mA／m2，S3=24m2，If=400mA
另通海阀上设2块，每块牺牲阳极的质量m=5．5kg。
七、牺牲阳极的布置：
详见《牺牲阳极布置图》。

恒瑞7货船
一、船舶要素：
总 长 LOA： 99．8m
船 长Lpp： 92．4m
型 宽 B： 14．00m
型 深 D： 7．40m
吃 水 T： 6．25m
航 速 V： ～10kn
二、舵参数：
（1）舵面积A=11.8m2
(2)展舷比：
λ=3.7/3.19=1.16
(3)平衡系数：
E=0.651/3.19=0.204
(4)舵面积形心距舵杆中心线：
R=0.944m
舵面积形心距舵承长度中点垂直距离：
H=2.556m
三、舵结构构件：
本船舵结构构件按中国船级社1996年《钢质海船入级与建造规范》的要求计算。
(1)舵柄处舵杆直径：
舵杆直径D=K(AV2R)1/3 = 213.5mm
式中：K=20.6 (e=0.204时)
A=11.8m2
V=10kn
R=0.944m
实际为D=220mm，满足要求
(2)下舵承处舵杆直径：
舵杆直径D1= K(AV2R1)1/3 =252.5mm
式中： A=11.8m2
V=10kn
R1=(h2+αR2)1/2=3.33mm
h=2.556m
α=5.13(e=0.204时)
实际为Dl=260mm，满足要求
(3)舵销：
a．舵销直径：
d=4.3V(A、)1/2 +40=144.4mm
式中：V=10kn
该舵销所支承的舵面积A、=0.5A=5.9m2
取d=160mm
B、舵销支承长度：
ZpB≥1.2d=1.2×144.4=173.3mm
取ZpB=250mm
(4)水平法兰：
a．连接水平法兰螺栓直径：
d=0.68Dl／(n)1/2=49.9mm
式中：Dl=180mm；n=6(螺栓数)
取d=60mm
b、水平法兰厚度：
δ≥d=49.9mm
实际为δ=75mm
综上所述校核计算，本船舵结构参数、强度满足规范要求。
