铣床杠杆零件工序卡

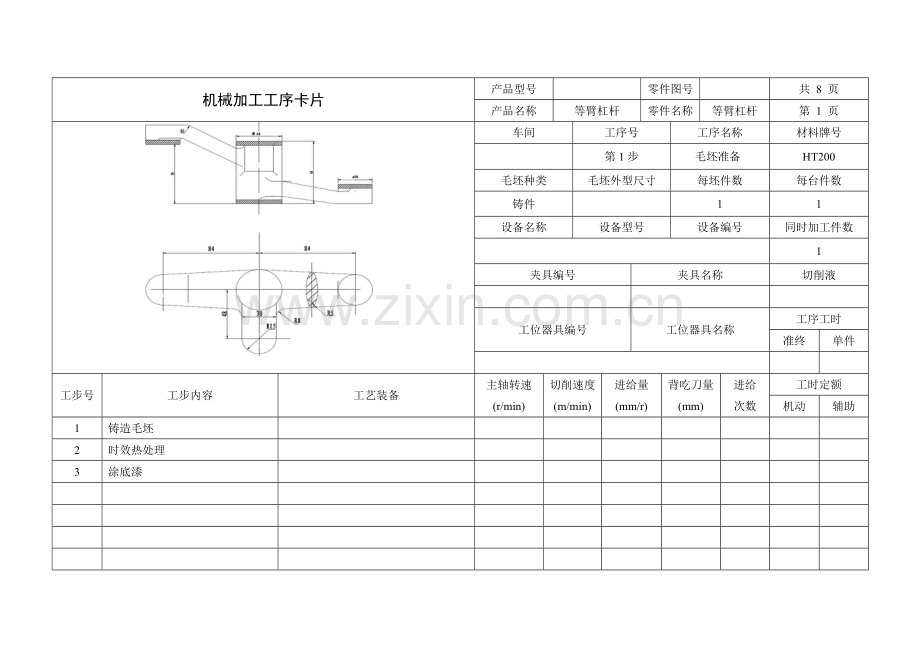

机械加工工序卡片
产品型号

零件图号

共 8 页
产品名称
等臂杠杆
零件名称
等臂杠杆
第 1 页

车间
工序号
工序名称
材料牌号

第1步
毛坯准备
HT200
毛坯种类
毛坯外型尺寸
每坯件数
每台件数
铸件

1
1
设备名称
设备型号
设备编号
同时加工件数

1
夹具编号
夹具名称
切削液

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工步内容
工艺装备
主轴转速
(r/min)
切削速度
(m/min)
进给量
(mm/r)
背吃刀量
(mm)
进给
次数
工时定额
机动
辅助
1
铸造毛坯

2
时效热处理

3
涂底漆

机械加工工序卡片
产品型号

零件图号

共 8 页
产品名称
等臂杠杆
零件名称
等臂杠杆
第 2 页

车间
工序号
工序名称
材料牌号
金工
第2步
粗铣精铣φ40上下端面和宽度为30的平台面
HT200
毛坯种类
毛坯外型尺寸
每坯件数
每台件数
铸件

1
1
设备名称
设备型号
设备编号
同时加工件数
XA6132万能立式升降铣床
1
夹具编号
夹具名称
切削液

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工步内容
工艺装备
主轴转速
(r/min)
切削速度
(m/min)
进给量
(mm/z)
背吃刀量
(mm)
进给
次数
工时定额
机动
辅助
1
粗铣φ40上端面和宽度为30的平台面
高速钢圆柱立铣刀Ф50、专用量具
95
15
0.25
3
1
0.66min

2
精铣φ40上端面和宽度为30的平台面
高速钢圆柱立铣刀Ф50、专用量具
166
26
0.03
1
1
1.31min

3
粗铣φ40下端面
高速钢圆柱立铣刀Ф50、专用量具
95
15
0.25
3
1
0.29min

4
精铣φ40下端面
高速钢圆柱立铣刀Ф50、专用量具
166
26
0.03
1
1
0.91min

机械加工工序卡片
产品型号

零件图号

共 8 页
产品名称
等臂杠杆
零件名称
等臂杠杆
第 3 页

车间
工序号
工序名称
材料牌号
金工
第3步
粗精铣φ30凸台面
HT200
毛坯种类
毛坯外型尺寸
每坯件数
每台件数
铸件
1
1
1
设备名称
设备型号
设备编号
同时加工件数
XA6132万能立式升降铣床
1
夹具编号
夹具名称
切削液

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工步内容
工艺装备
主轴转速
(r/min)
切削速度
(m/min)
进给量
(mm/r)
背吃刀量
(mm)
进给
次数
工时定额
机动
辅助
1
粗铣φ30凸台面
高速钢圆柱立铣刀Ф50、专用量具
95
15
0.25
3
1
0.66min

机械加工工序卡片
产品型号

零件图号

共 8 页
产品名称
等臂杠杆
零件名称
等臂杠杆
第 4 页

车间
工序号
工序名称
材料牌号
金工
第4步
钻、扩、粗铰、精铰Φ25H9mm孔
HT200
毛坯种类
毛坯外型尺寸
每坯件数
每台件数
铸件

1
1
设备名称
设备型号
设备编号
同时加工件数
立式钻床Z550型
1
夹具编号
夹具名称
切削液

钻床夹具

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工步内容
工艺装备
主轴转速
(r/min)
切削速度
(m/min)
进给量
(mm/r)
背吃刀量
(mm)
进给
次数
工时定额
机动
辅助
1
钻Φ25H9mm孔
立式钻床Z550型、卡规、专用量具
250
18
0.4
23.0
1
0.64min

2
扩Φ25H9mm孔
立式钻床Z518型、卡规、专用量具
47
3.66
1.2
1.80
1
1.06min

3
粗铰Φ25H9mm孔
立式钻床Z518型、卡规、专用量具
47
3.806
1.0
0.14
1
1.48min

4
精铰Φ25H9mm孔
立式钻床Z518型、卡规、专用量具
63
4.95
0.8
0.06
1
1.33min

机械加工工序卡片
产品型号

零件图号

共 8 页
产品名称
等臂杠杆
零件名称
等臂杠杆
第 5 页

车间
工序号
工序名称
材料牌号
金工
第5步
钻、粗铰、精铰2×Φ8（H7）mm孔
HT200
毛坯种类
毛坯外型尺寸
每坯件数
每台件数
铸件

1
1
设备名称
设备型号
设备编号
同时加工件数
立式钻床Z518型
1
夹具编号
夹具名称
切削液

翻转式钻床夹具

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工步内容
工艺装备
主轴转速
(r/min)
切削速度
(m/min)
进给量
(mm/r)
背吃刀量
(mm)
进给
次数
工时定额
机动
辅助
1
钻2×Φ8（H7）孔
立式钻床Z518型、卡规、专用量具
1000
22
0.3
7.80
1
0.54min

2
粗铰2×Φ8（H7）孔
立式钻床Z518型、卡规、专用量具
450
11
0.3
0.16
1
0.2min

3
精铰2×Φ8（H7）孔
立式钻床Z518型、卡规、专用量具
720
18.1
0.3
0.04
1
5.7s

机械加工工序卡片
产品型号

零件图号

共 8 页
产品名称
等臂杠杆
零件名称
等臂杠杆
第 6 页

车间
工序号
工序名称
材料牌号
金工
第6步
钻、粗铰、精铰Φ10（H7）mm孔
HT200
毛坯种类
毛坯外型尺寸
每坯件数
每台件数
铸件

1
1
设备名称
设备型号
设备编号
同时加工件数
立式钻床Z518型
1
夹具编号
夹具名称
切削液

钻床夹具

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工步内容
工艺装备
主轴转速
(r/min)
切削速度
(m/min)
进给量
(mm/r)
背吃刀量
(mm)
进给
次数
工时定额
机动
辅助
1
钻Φ10（H7）mm孔
立式钻床Z518型、卡规、专用量具
1000
30
0.3
9.80
1
0.64min

2
粗铰Φ10（H7）mm孔
立式钻床Z518型、卡规、专用量具
450
14.07
0.3
0.16
1
1.48min

机械加工工序卡片
产品型号

零件图号

共 8 页
产品名称
等臂杠杆
零件名称
等臂杠杆
第 7 页

车间
工序号
工序名称
材料牌号
钳工
第7步
表面去毛刺
HT200
毛坯种类
毛坯外型尺寸
每坯件数
每台件数
铸件

1
1
设备名称
设备型号
设备编号
同时加工件数

1
夹具编号
夹具名称
切削液

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工步内容
工艺装备
主轴转速
(r/min)
切削速度
(m/min)
进给量
(mm/r)
背吃刀量
(mm)
进给
次数
工时定额
机动
辅助
1
表面去毛刺

机械加工工序卡片
产品型号

零件图号

共 8 页
产品名称
等臂杠杆
零件名称
等臂杠杆
第 8 页

车间
工序号
工序名称
材料牌号
检验
第8步
检验入库
HT200
毛坯种类
毛坯外型尺寸
每坯件数
每台件数
铸件

1
1
设备名称
设备型号
设备编号
同时加工件数

1
夹具编号
夹具名称
切削液

工位器具编号
工位器具名称
工序工时
准终
单件

工步号
工步内容
工艺装备
主轴转速
(r/min)
切削速度
(m/min)
进给量
(mm/r)
背吃刀量
(mm)
进给
次数
工时定额
机动
辅助
1
检验入库

机械加工工序卡片
产品型号

零件图号

共 8 页

产品名称
等臂杠杆
零件名称
等臂杠杆
第 8 页
车间
工序号
工序名称
材料牌号
检验
第8步
检验入库
HT200
毛坯种类
毛坯外型尺寸
每坯件数
每台件数
铸件

1
1
设备名称
设备型号
设备编号
同时加工件数

1
夹具编号
夹具名称
切削液

工位器具编号
工位器具名称
工序工时

准终
单件

工步号
工步内容
工艺装备
主轴转速
(r/min)
切削速度
(m/min)
进给量
(mm/r)
背吃刀量
(mm)
进给
次数
工时定额

机动
辅助
1
