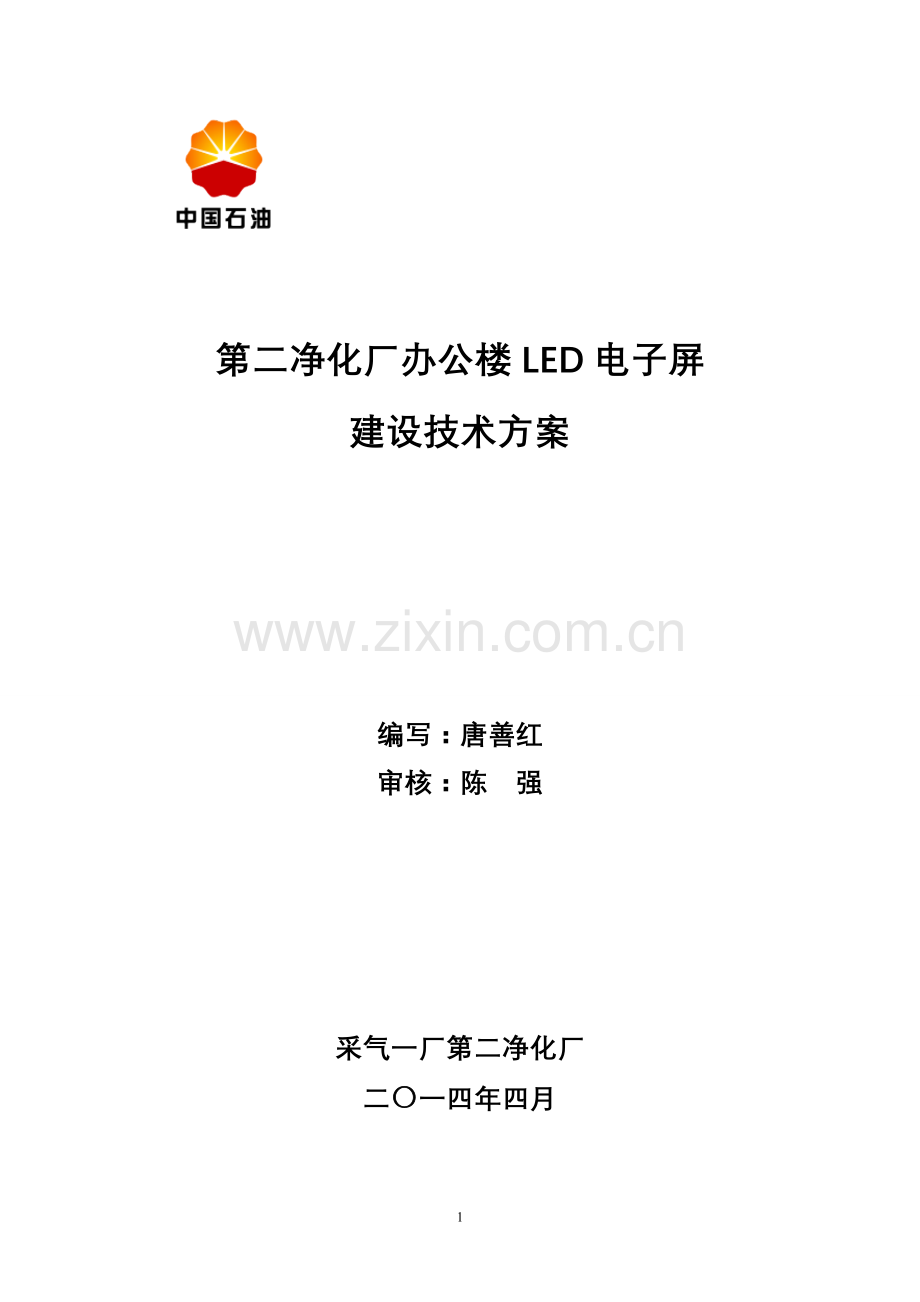

第二净化厂办公楼LED电子屏
建设技术方案

编写：唐善红
审核：陈 强

采气一厂第二净化厂
二〇一四年四月

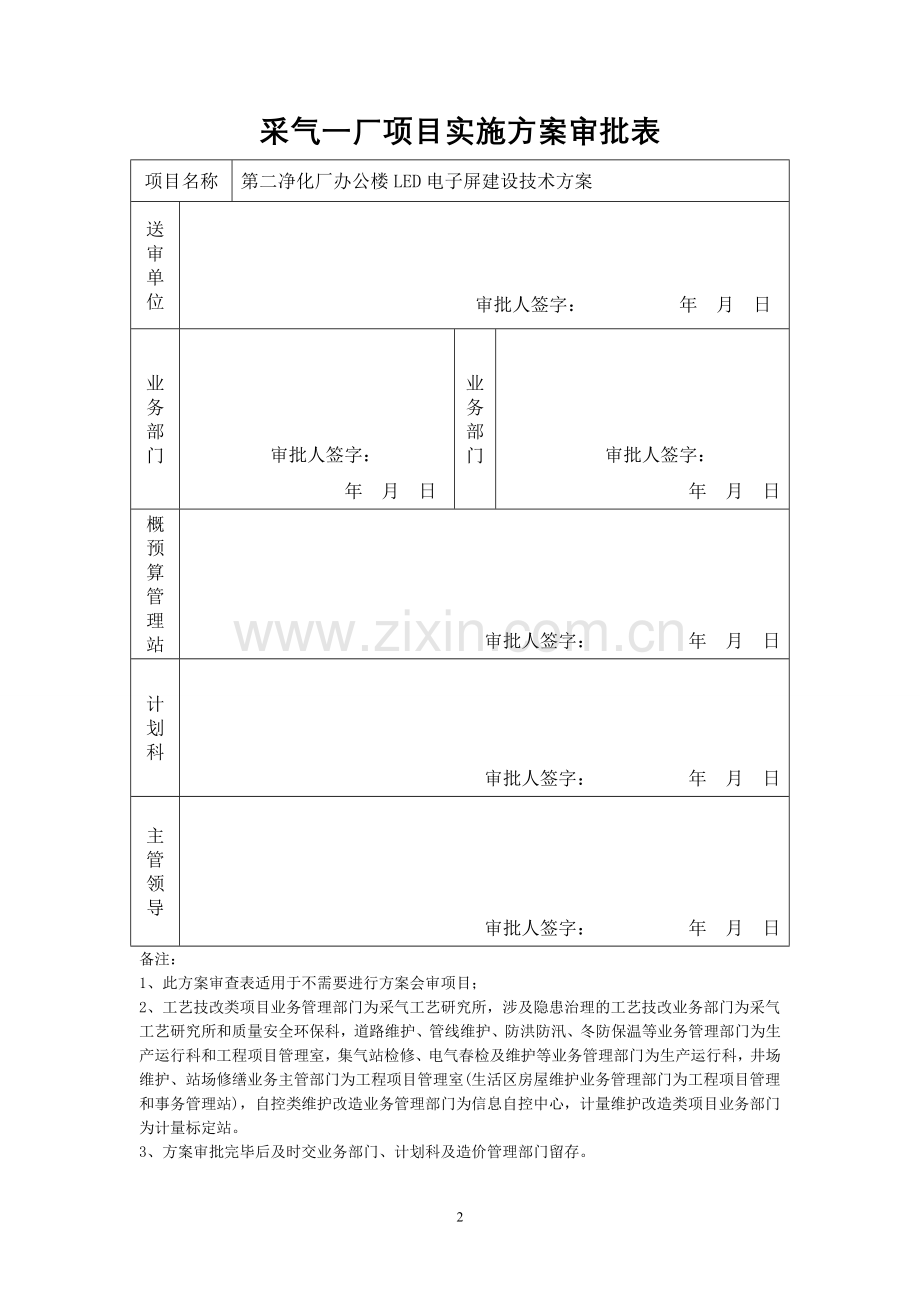

采气一厂项目实施方案审批表
项目名称
第二净化厂办公楼LED电子屏建设技术方案
送
审
单
位
审批人签字： 年 月 日
业
务
部
门
审批人签字：
年 月 日
业务部门
审批人签字：
年 月 日
概预算管理站
审批人签字： 年 月 日
计划科
审批人签字： 年 月 日
主管领导
审批人签字： 年 月 日
备注：
1、此方案审查表适用于不需要进行方案会审项目；
2、工艺技改类项目业务管理部门为采气工艺研究所，涉及隐患治理的工艺技改业务部门为采气工艺研究所和质量安全环保科，道路维护、管线维护、防洪防汛、冬防保温等业务管理部门为生产运行科和工程项目管理室，集气站检修、电气春检及维护等业务管理部门为生产运行科，井场维护、站场修缮业务主管部门为工程项目管理室(生活区房屋维护业务管理部门为工程项目管理和事务管理站)，自控类维护改造业务管理部门为信息自控中心，计量维护改造类项目业务部门为计量标定站。
3、方案审批完毕后及时交业务部门、计划科及造价管理部门留存。

一、概述
第二净化厂现有单色电子屏每日播报天气情况、厂领导及各车间值班情况、当日重点工作安排及近阶段下发重点学习通知等。由于单色电子屏已使用多年，2013年至今已多次出现故障，每次故障维修周期长，维修费用较高，严重影响正常使用。为了能够给员工提供功能齐全、实时新颖的生产管理信息，计划将现有的单色屏更换为全彩的显示屏。
二、施工方案
（一）设备系统
显示屏采用壁挂式安装方式，选用设备系统主要包含以下部分组成:
1、显示屏体
2、控制主机及通讯系统
3、计算机及计算机外设
4、视频外设
5、系统软件
6、音箱设备及其他辅助设备
（二）设计功能
室内全彩显示屏主要设计功能如下:
1、提供生产数据信息；
2、现场问题曝光；
3、显示通知公告；
4、显示当日工作安排和工作部署；
5、通过显示屏幕可播放上级领导及各种贵宾莅临参观、指导的欢迎词，各种重大节日的庆祝词等。
（三）执行标准
本工程采用以下标准，以保证工程质量：
1、GB2421电工电子产品基本环境试验规则总则
2、GB2422电工电子产品基本环境试验规则名称术语
3、GB4943数据处理设备的安全
4、SJ/T11141LED显示屏通用规范
（四）设备要求
1、视屏播放软件使用C++编程，功能强大、界面友好、支持DOS、WINDOWS98、WINDOWSNT WINDOWS2k WINDOWSXP操作系统。
2、文字：可以播放多种文字的各种字体、字型和不同的文字信息，显示方式包含翻页、移动、旋转、滚动、闪烁、飘雪等十几种。
3、视频：播放来自录像机、影碟机等各种设备的视频信号，还可对视频信号进行放大或缩小。
4、动画：能播放ANIMATORPRO、3DS等软件制作的二维、三维动画，并支持用压缩卡采集的AVI信号，软件包具有方便的界面接口，丰富的材料库、形体库和先进的渲染技术，能制作高质量的三维动画，使广告创意成为逼真的现实。
5、以计算机为处理控制中心，电子屏幕与电脑显示器(VGA)窗口某一区域逐点对应，显示内容实时同步。显示屏映射位置可调，并可任意选择显示画面的大小。
6、可通过键盘、鼠标、扫描仪等不同的输入手段编辑、增加、删除和修改显示信息。
7、播放节目存于控制主机，节目播放顺序与时间，实现一体化交替播放，也可相互叠加播放。
8、开发工具是基于WINDOWS面向对象的多媒体操作平台，所见即所得。
（五）系统架构
LED显示屏系统物理结构上由显示控制系统、通讯系统、供电系统和LED显示屏构成。系统组成结构如图1所示：
（六）产品技术参数
1、LED技术参数
（1）结构示意图

结构说明：每个像素点内采用1纯红1纯绿1纯蓝，共3颗LED发光管。
（2）专业分析
序号
分析项目
专业分析内容
1
配色分析

为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/3:6:1。

2
序 号
项 目
中心波长（典型值）
亮 度（中心值）
芯片产地
1
纯红LED
620nm-625nm
650mcd
台湾晶元
2
纯绿LED
520nm-525nm
2300mcd
台湾晶元
3
纯蓝LED
465nm-470nm
530mcd
台湾晶元
2、 模组介绍

PH6
尺寸（W×H）
192mm×192mm
像素点
27777点数/ m2
模组类型
灯驱合一
分辨率（W×H）
32点× 32点
3、屏体介绍
防护等级
IP60~65
白平衡亮度
2000CD/m2
亮度控制
自动调节或手动调
屏体重量
约0.45吨（不含钢结构重量）
屏体解析度
实像素 608点(w) × 448 点(h)
像素总数
实像素 272384
工作环境湿度
10%～70% RH
工作环境温度
-40℃～+60℃
颜色种类
17M~69G色
灰度级别
4096级
帧率
60HZ
显示刷新频率
300~2500HZ
供电方式
交流三相四线制，380V/50HZ
平均无故障时间
≥10000小时
使用寿命
≥10万小时
离散失控点
＜0.0001
扫描方式
1/8扫描
控制方式
与计算机监视器同步
信号连接方式
CAT5超五类网线传输
操作系统平台
WINDOWS（98、2000、XP、Vista）
控制距离
100米以内用国标网线
100—300米用多模光纤
300米以上用单模光纤
（七）主要工作量
1、安装室内P4全彩LED显示屏；
2、焊接支架1组；
3、组装显示屏框架1组；
4、敷设网线30米；
5、敷设信号线缆50米；
6、敷设电源线缆10米；
7、铝塑板吊顶80平米；
8、安装控制系统软件1套；
9、安装音响设备1套；
10、安装电视卡1块；
11、系统调试。
三、施工材料清单
序号
材料名称
单位
数量
备注
1
室内P4全彩LED显示屏（全彩有效显示尺寸：宽3840mm 高1920mm）
面
1
YM-LED
2
全彩显示屏控制器
套
1
卡莱特
3
LED显示屏框架
套
1
定做
4
电源（5V40A）
套
1
YM-LED
5
控制主机 Dell 790
台
1
I5/2400/4G/500G/DVDRW/集成显卡/20宽屏
6
LED播放和控制软件
套
1
卡莱特
7
电源线及网线等线缆
套
1
电源线：最大功率8KW 网线:超五类双绞网线
音频线：金茂
8
配电系统 (8KW含交流接触器)
台
1

9
音响系统（功放1+音柱2）
套
1
西派
10
电视卡
张
1
天敏
四、风险辨识及应急方案
（一）应急组织机构
组 长：杨成贺 杨建军
副组长：陈 强 蔡之兴 赵小宝
组 员：唐善红 李兆臣 高歧武 牛治国 田艳伟
序号
工作步骤描述
可能存在的危害
原因分析
可能导致后果
L
E
C
D
风险级别
控制措施
负责人
1
现场作业
违章作业
作业人员未持证上岗
触电
1
3
6
18
轻微
作业人员必须持证上岗，其他作业人员必须持有效证件
作业人员
2
个人防护不到位
劳保着装不规范
人身伤害
1
3
6
18
轻微
必须穿工作服、劳保鞋；电工必须穿戴绝缘手套、绝缘劳保鞋
作业人员
3
盲目施工作业
作业人及监护人不了解现场情况，不清楚潜在风险
人身伤害
1
3
6
18
轻微
作业前清楚了解现场情况和作业风险
作业人员
4
未办理有效的作业许可证
赶工期，未提前落实方案和措施
人身伤害
1
6
6
36
一般
提前制定施工方案，编制作业计划书，办理作业许可证并组织联系审批
作业人员
（二）风险辨识及消减措施
（三）触电应急方案
1、使触电者脱离电源；
2、触电伤员如神志清醒者，应使其就地躺平，严密观察，暂时不要站立或走动；
3、触电伤员如神志不清者，应就地仰面平躺，且确保气道通畅，并用5秒钟时间，呼叫伤员或轻拍其肩部，以判定伤员是否意识丧；
4、禁止摇动伤员头部呼叫伤员；
5、需要抢救的伤员，应立即就地坚持正确抢救，并设法联系医疗部门接替救治。
（四）人员受伤应急方案
1、应急准备
（1）准备用于应急抢险的各类物资、设备、设施。
（2）各相关部门定期对安全、应急设施进行检查，使之处于良好的状态，并对员工进行安全、应急设施使用方法的培训，使员工能熟练、正确的使用安全、应急设施。
2、应急响应
（1）现场发现人向第二净化厂调度室报警，第二净化厂调度室接警后迅速将情况汇报给第一采气厂应急抢险领导小组和相关部门。
（2）第二净化厂应急抢险领导小组接到险情汇报后，由领导小组组长下令启动第二净化厂工伤事故应急方案。
（3）根据事故状态，由生产综合办公室紧急联系医疗急救机构赶赴事故现场对伤员进行紧急救治。
（4）应急抢险总指挥根据事故实际情况，组织所需的医疗设备、急救药品、急救车辆等到事故现场进行援救。
（5）应急抢险领导小组与外部医疗机构联系，请求医疗援助。
（6）事故现场确定临时警戒区，对事故现场进行保护。
（7）现场抢险人员到达现场后立即对受伤人员进行紧急救治和转移。
3、恢复阶段
（1）根据事故现场情况，总指挥下达应急结束的命令。
（2）成立事故调查、评估小组，进行事故损失状况调查、安抚伤亡人员的家属、向采气一厂汇报。
4、恢复
强化现场检查整改和安全教育，确保继续施工作业安全。
5、应急程序图
人员受伤
通知调度室和现场指挥
急救包救治
轻微受伤
急救车现场救治
加强全面检查和安全教育，确保后期施工作业安全
严重受伤
送医院救治
伤者身体条件许可
伤者身体条件不许可

6、其他事故处理依照《第二净化厂安全事故应急方案》处理。

12

附表一：
采气一厂专项维护工程工程量清单表
工程名称：第二净化厂办公楼LED电子屏建设技术方案 施工方案编号：
序号
分项工程名称
工程量
工程特征
工程内容及做法
单位
数量
1
安装室内P4全彩LED显示屏
面
1
全彩有效显示尺寸：宽3840mm 高1920mm
固定安装P4全彩LED显示屏，橫平竖直，牢固可靠
2
焊接支架
组
1

制作焊接支架，美观牢固
3
组装显示屏框架
组
1

组装显示屏框架，美观牢固
4
敷设网线
米
30

敷设网线，走隐蔽线，不能外露
5
敷设信号线缆
米
50

敷设信号线缆，走隐蔽线，不能外露
6
敷设电源线缆
米
10

敷设电源线缆，走隐蔽线，不能外露
7
铝塑板吊顶
平米
80

铝塑板吊顶，美观牢固
8
安装控制系统软件
套
1

安装控制系统软件
9
安装音响设备
套
1

安装音响设备，美观牢固
10
安装电视卡
块
1

安装电视卡
11
系统调试

系统调试，确保运行正常
