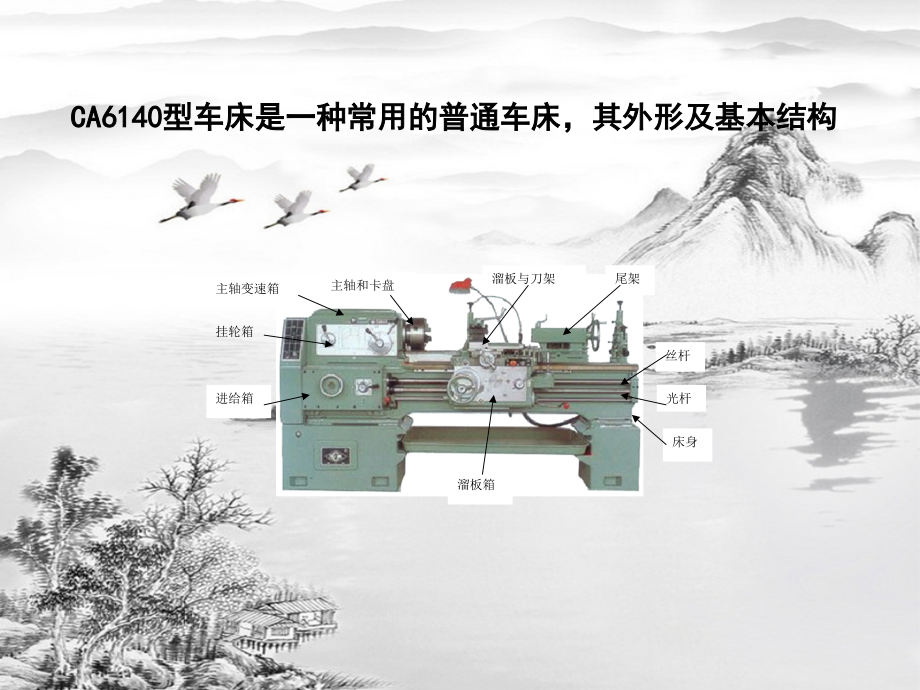

上一页,下一页,返回本章首页,第三章 普通生产机械设备电气控制,化学工业出版社,一、CA6140型普通车床的主要结构和运动形式,主运动,是主轴的旋转运动，,进给运动,就是溜板箱带动刀架的直线运动,辅助运动,则包括刀架的快速移动和工件的夹紧和放松。,3.1车床的电气控制,CA6140型车床是一种常用的普通车床，其外形及基本结构,床身,主轴变速箱,进给箱,溜板箱,尾架,光杆,丝杆,溜板与刀架,挂轮箱,主轴和卡盘,二、车床的电力拖动形式和控制要求,(1)车床的主轴运动和进给运动采用笼型异步电动机拖动。车床采用机械方法调速，对电动机没有调速的要求；一般采用机械方法反转，主轴电动机直接起动。,(2)在车削加工时，为防止刀具和工件温度过高，需要由一台冷却泵电动机来提供冷却液。一般要求冷却泵电动机在主轴电动机起动后才能起动，主轴电动机停机，冷却泵电动机也同时停机。,（3）另配有一台刀架快速移动电动机。,（4）具有必要的电气保护环节，如各电路的短路保护和电动机的过载保护。,（5）具有安全的局部照明装置。,三、CA6140型普通车床电气控制电路分析,三、CA6140型普通车床电气控制电路分析,1.主电路,机床的电源采用三相380 V交流电源，由漏电保护断路器QF引入，总熔断器FU由用户提供。主轴电动机M1的短路保护由QF的电磁脱扣器来实现，而冷却泵电动机M2和刀架快速移动电动机M3分别由熔断器FU1.FU2实现短路保护。3台电动机均直接起动，单向运转，分别由交流接触器 控制运行。Ml和M2分别由热继电器FR1.FR2实现过载保护，M3由于是短时工作制，所以不需要过载保护。,2.控制电路,由控制变压器TC提供110V电源，由FU3作短路保护。该车床的电气控制盘装在床身左下部后方的壁龛内，电源开关锁SA2和冷却泵开关SAl均装在床头挂轮保护罩的前侧面(见图3-4)。在开机时，应先用锁匙向右旋转SA2，再合上QF接通电源，然后就可以操作电动机了。,(1)主轴电动机的控制：按下装在溜板箱上的绿色按钮SB1,(2)冷却泵电动机的控制：冷却泵电动机M2由旋钮开关SA1操纵,(3)刀架快速移动电动机的控制：由控制电路可见，刀架快速移动电动机M3由按钮SB3点动运行。,3.2钻床的电气控制,一、Z535立式钻床的主要结构和运动形式,钻床是一种专门进行孔加工的机床主要用于钻孔，还可以进行扩孔、铰孔和攻丝等。,主运动,是主轴的旋转运动，,进给运动,是主轴的垂直进给运动，,辅助运动,则为进给箱和工作台在调节位,置时的升降运动。,主轴电动机,主轴变速箱,工作台,底座,立柱,主轴,操作手柄,主轴进给箱,主轴变速,调节手柄,电源箱,二、立式钻床的电力拖动形式和控制要求,(1)钻床的主轴运动和进给运动由主轴电动机驱动，主轴电动机直接起动，能够正反转；由于采用机械方法调速，所以对电动机没有调速要求。,(2)由一台冷却泵电动机提供冷却液。,(3)具有常规的电气保护环节和安全的局部照明装置：,1.主电路,三相电源由QS1引入，FU1作全电路的短路保护。M1为主轴电动机，分别由接触器 KM1.KM2控制正反转，热继电器FR作过载保护。M2为冷却泵电动机，由QS2控制运行，FU2作M2及控制、照明电路的短路保护。,2.控制电路,该钻床的电气控制电路比较简单，主要由操作手柄压动3个微动开关来控制KMl、KM2，实现M1的正、反转控制。,三、Z535型立式帖床电气控制电路分析,
