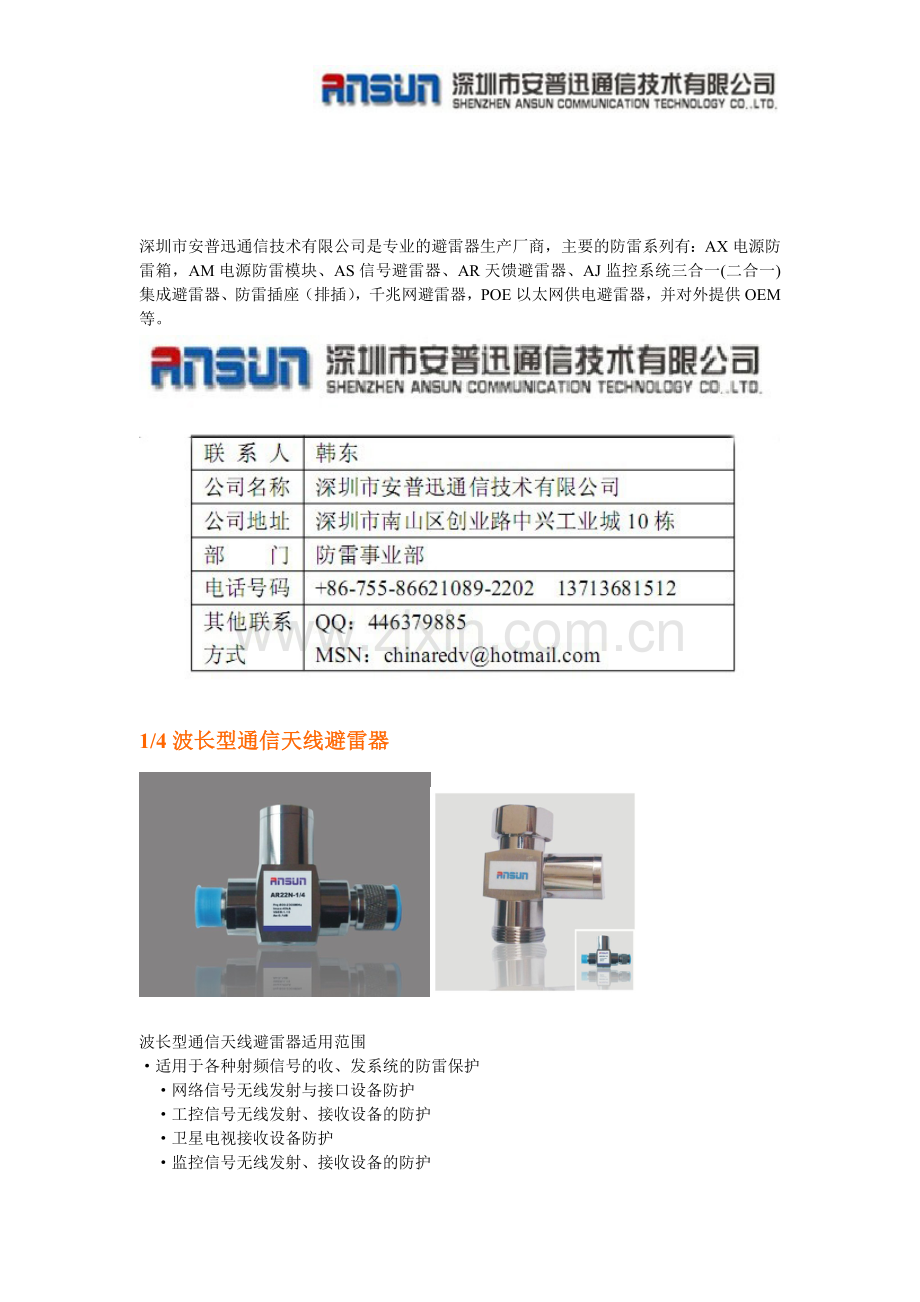

通信天线避雷器介绍.doc

深圳市安普迅通信技术有限公司是专业的避雷器生产厂商，主要的防雷系列有：AX电源防雷箱，AM电源防雷模块、AS信号避雷器、AR天馈避雷器、AJ监控系统三合一(二合一)集成避雷器、防雷插座（排插），千兆网避雷器，POE以太网供电避雷器，并对外提供OEM等。

1/4波长型通信天线避雷器

波长型通信天线避雷器适用范围
·适用于各种射频信号的收、发系统的防雷保护
　·网络信号无线发射与接口设备防护
　·工控信号无线发射、接收设备的防护
　·卫星电视接收设备防护
　·监控信号无线发射、接收设备的防护
　·其他无线通讯设备的防护
　·其他射频信号设备的防护
命名规则

接头名称
接头名称
L29
N
TNC
SMA
BNC
SL16
代号
D
N
T
S
B
L

I/O方式
K/J
K/K
代号
F（省略不标）
W

产品性能参数及特点
性能特点
·工作频带宽
·不可馈送电源；
·通流容量大，残压水平低
·插入损耗低，驻波比小；
·响应时间快；
·限制电压精确， 通流容量大；
·保护性能好，工作可靠；
·工艺考究，能在恶劣环境下长期工作；
·体积小，安装、使用方便，易维护。

主要技术参数
型号
AR05N-1/4
AR10N-1/4
AR22N-1/4
AR19D-1/4
AR22D-1/4
工作频率(GHz)
0.4-0.5
0.8-1.0
0.8-2.2
1.7-1.9
0.8-2.2
标称放电电流In
10kA
30kA
50kA
最大放电电流Imax
 2 0kA
60kA
100kA
保护水平Up（8/20µs  In）
≤100V
插入损耗
≤0.1dB
驻波比
≤1.15
接头形式
N
DIN（7/16，L29）
工作环境
环境温度：－40℃～＋85℃；  相对湿度：≤95%（25℃）；海拔≤3km
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。

波长型通信天线避雷器产品原理图及尺寸图

开关型通信天线避雷器

开关型通信天线避雷器适用范围
·适用于各种射频信号的收、发系统的防雷保护
·网络信号无线发射与接口设备防护
·工控信号无线发射、接收设备的防护
·卫星电视接收设备防护
·监控信号无线发射、接收设备的防护
·其他无线通讯设备的防护
·其他射频信号设备的防护
命名规则

接头名称
接头名称
L29
N
TNC
SMA
BNC
SL16
代号
D
N
T
S
B
L

I/O方式
K/J
K/K
代号
F（省略不标）
W

产品性能参数及特点
性能特点
· 工作频带宽；
· 可馈送电源；
· 通流容量大，残压水平低；
· 插入损耗低，驻波比小；
· 响应时间快；
· 限制电压精确， 通流容量大；
· 性能稳定，工作可靠；
· 工艺考究，能在恶劣环境下长期工作；
· 体积小，重量轻，安装、使用方便，易维护。
主要技术参数
型号
AR25N
AR25D
AR21F
AR21T
AR25S
工作频率(GHz)
0-2.5
0-2.5
0-2.5
0-2.1
0-2.5
最大持续工作电压Uc
≤70V
标称放电电流In
10kA
5kA
最大放电电流Imax
20kA
10kA
保护水平Up（8/20µs  In）
≤200V
≤ 300V
插入损耗
≤0.2dB
驻波比
≤1.2
接头形式
N-K/J
DIN-K/J
F-K/J
TNC-K/J
SMA-K/J
工作环境
环境温度：－40℃～＋85℃；相对湿度：≤95%（25℃）；海拔≤3km
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。

开关型通信天线避雷器产品原理图及尺寸图
