HD Audio声卡如何设置插入前面耳机让后面音箱静音
电脑的音频插孔分为后面板的和前面板的二部分，后面板一般用于连接音箱，前面板的用于连接耳麦。很多用户希望前面插入耳机后，后面的音箱静音。有的电脑用户就达不到这种要求，如果想知道为什么和怎样解决，请看下面的介绍。
一、AC97：耳机插座内的开关让后面的音箱静音

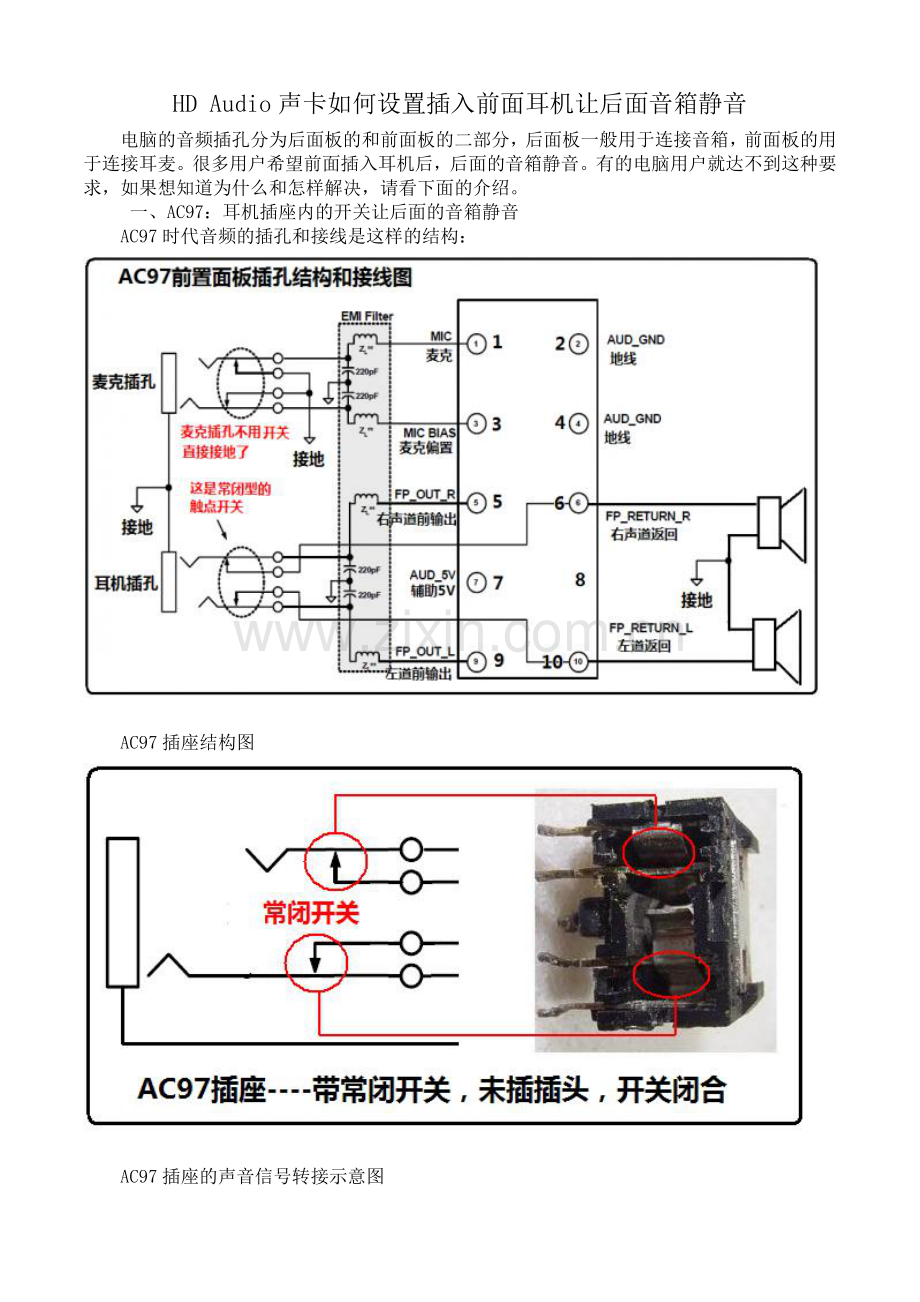

AC97时代音频的插孔和接线是这样的结构：

AC97插座结构图

AC97插座的声音信号转接示意图

如图中所见，音频信号是通过2个常闭型开关控制的。
A：在前面板没有插入耳机时，声卡输出的音频信号经过插头的常闭开关返回到后面板的音频插孔，通过后面板的插孔输出给后面的音箱。
B：前面的耳机插孔插入耳机插头，常闭开关断开，声音信号直接送给耳机，不会返回到后面的音箱插孔，声音从前面板的耳机发出。
由此可见，AC97的前耳机和后音箱哪一个发声，是通过前插孔的2个常闭型开关来控制的。当耳机插入只能由耳机发声，后面的音箱无声，如果要想后面的音箱发声，就必须拔下耳机。就是说前后不能同时发声。
二、HD Audio通过软件设置前后同时发声或者让后面的音箱静音
HD Audio声卡配HD前置插孔面板通过驱动控制面板设置。
（一）REALTEK声卡：
（1）XP系统控制面板在“接头设置”里面。

第2项“当插入正面耳机时，关闭后面板输出”不勾选，就是前后都有声。勾选，就是插入正面耳机时，关闭后面板输出。
（2）WIN7系统在“设备高级设置”里面。

播放设备的第一项“在插入前面耳机设备时，使后面输出设备静音”。不勾选，就是前后都有声。勾选，就是插入正面耳机时，关闭后面板输出。
（二）VIA声卡
（1）XP系统控制面板在“输出组态”里面

最下面的一项：插入耳机时自动关闭喇叭。不勾选就是让前后都有声音。
（2）WIN7系统

右边的一项：插入耳机时，自动将喇叭静音。不勾选就是让前后都有声音。
三、HD声卡连接AC97的前置面板插孔只能是前后都同时发声
要说清前后只能同时发声的原因，要先从HD声卡的插孔探测说起。
（1）、HD声卡的插孔探测
首先HD声卡的插座与AC97的完全不同。AC97插座是双通道常闭开关，插入插头的时候开路。HD插座是单个常开开关，插入插头时闭合。
HD插头结构图

这是HD Audio前面板插孔和主板上插针名称。

我们详细看一看HD Audio的前置音频插孔的探测插头插入的原理。

无插头插入的时候，常开开关是打开的，从声卡控制器来的传感信号不能经过开关返回声卡控制器，控制器认为没有插头插入；当插头插入，插头使开关的弹簧片弹起，开关闭合，探测信号经过开关返回控制器，控制器知道有插头插入，然后发出对话框询问插入的设备做什么用？是麦克还是耳机？
HD插座的开关只是探测是否有设备插入，不负责信号切换。
（2）、AC97插座（不能探测设备插入）接到HD声卡（要求插入设备探测的）
请看下图，绿色文字表示HD声卡插针的名称，黑色文字表示AC97的插针名称。

AC97的麦克插孔1对应HD的插孔1，其中麦克信号输入是插孔1的右声道，都是麦克信号输入。AC97的麦克地线是第2针脚，HD的第2针脚也是地线。
AC97的耳机插孔对应HD的插孔2，其中第5针和第6针分别对应插孔2的右左声道，传送声音是没有问题的。
AC97的第6和9针本来是返回声音信号的，现在已经没有用途了。因为HD声卡不需要通过开关做前后发声的切换。当然也就没有了前面的插头插入的探测功能。所以HD声卡连接AC97的前置面板，没有了插头探知功能。因此也就不能向前置耳机传送声音信号，麦克也不能向声卡输入声音信号。这就是很多用户反映的“前置面板的耳麦不好用”的原因。
（3）、AC97插孔如何使用前置耳麦
很简单，就是在驱动的控制面板里勾选“禁用前面板插孔检测”。
这时REALTEK声卡在“接头设置”里面勾选“禁用前面板插孔检测”

VIA声卡在“前置面板”设置有两种：一种是不勾选“前面板侦测”

一种是勾选“AC97前置面板”

WIN7下也是不勾选“开启前面板插座检测”

AC97插孔不能探测设备插入，也就不能通过“在插入前面耳机设备时，使后面输出设备静音”设置，使插入前面耳机，让后面音箱静音。只能是前后都同时发声。
