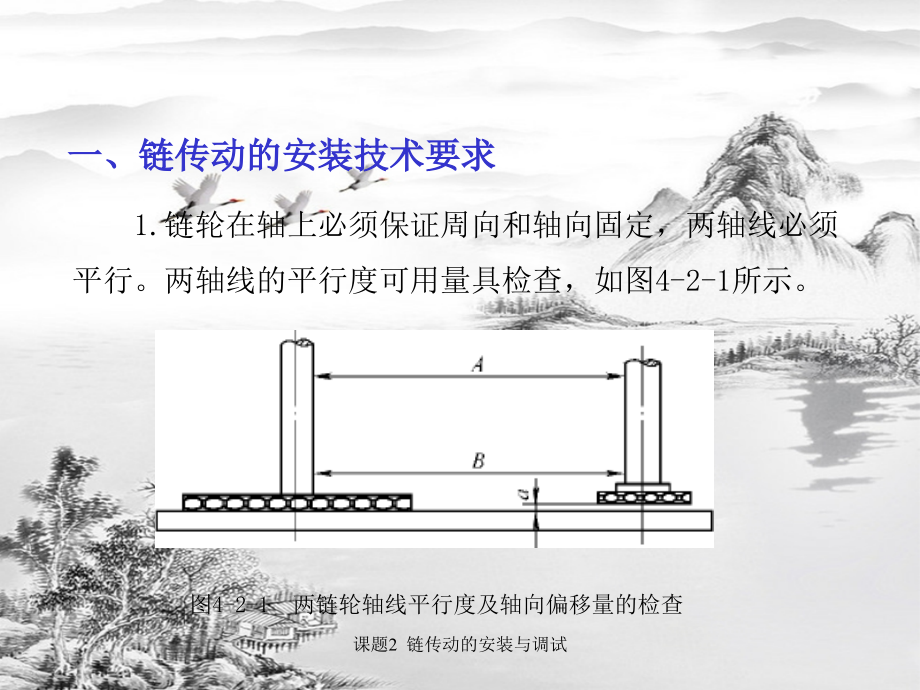

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,课题2 链传动的安装与调试,*,模块四 链传动的安装与调试,学习目标,课题,2,链传动的安装与调试,1.,明确链传动的安装技术要求。,2.,掌握链传动安装的工艺要点。,3.,能对链条进行正确安装。,4.,根据链传动下垂度要求，能对链传动进行张紧。,课题2 链传动的安装与调试,1.,链轮在轴上必须保证周向和轴向固定，两轴线必须平行。两轴线的平行度可用量具检查，如图,4-2-1,所示,。,一、链传动的安装技术要求,图,4-2-1,两链轮轴线平行度及轴向偏移量的检查,课题2 链传动的安装与调试,2.,两链轮之间轴向偏移量不能太大,，如图,4-2-1,中,a,。,3.,链轮的跳动量必须符合表,4-2-1,所列数值的要求。,表,4-2-1,链轮允许跳动量,mm,链轮的直径,套筒滚子链的链轮跳动量,径向,端面,400,1.2,1.5,课题2 链传动的安装与调试,链轮跳动量可用划线盘或百分表进行检查，如图,4-2-2,所示,。,图,4-2-2,链轮跳动量的检查,课题2 链传动的安装与调试,4.,链条的下垂度要适当。检查链条下垂度的方法如图,4-2-3,所示。水平或稍微倾斜的，下垂度,f,应不大于,20%L,（,L,为两链轮的中心距,),；链条垂直放置时，,f,应小于,0.2%L,。,5.,链传动中应尽量使用偶数节,。,图,4-2-3,链条下垂度的检查,课题2 链传动的安装与调试,链轮在轴上的固定方法，如图,4-2-4,所示。,二、链传动的安装,a,）,b,）,图,4-2-4,链轮的固定方法,a,）键连接并用紧定螺钉固定,b,）用圆锥销固定,课题2 链传动的安装与调试,两轴中心距可调节且链轮在轴端时，预先接好再装到链轮上。,将链条套在链轮上连接时须采用专用的拉紧工具，如图,4-2-5a,所示。,齿形链条必须先套在链轮上，再用拉紧工具拉紧后进行连接，如图,4-2-5b,所示。,a,）,b,）,图,4-2-5,拉紧链条,a,）滚子链的拉紧,b,）齿形链的拉紧,课题2 链传动的安装与调试,（,1,）安装连接杆时，使,弹,簧夹,闭合端,朝行程方向，如图,4-2-6,所示。,三、技能训练,图,4-2-6,步骤一,1.,链条的安装,课题2 链传动的安装与调试,（,2,）对齐链轮，调整轴承座中心距，将滚子链安装到链轮上，如图,4-2-7,所示。,图,4-2-7,步骤二,课题2 链传动的安装与调试,（,3,）推动带销的链板，使插销的末端与中间链板的末端齐平，如图,4-2-8,所示。,图,4-2-8,步骤三,课题2 链传动的安装与调试,（,4,）将链条端正面放下，然后将带销的链板其余部分推过链条端的其余部分，如图,4-2-9,所示。,图,4-2-9,步骤四,课题2 链传动的安装与调试,（,5,）将外侧链板装上链条的正面，如图,4-2-10,所示。,图,4-2-10,步骤五,课题2 链传动的安装与调试,（,6,）使用尖嘴钳安装,弹,簧夹，如图,4-2-11,所示，确定,弹,簧夹的闭口朝行程方向。,图,4-2-11,步骤六,课题2 链传动的安装与调试,链条的张紧方法：,（,1,）调整中心距,通过移动链轮来增大两链轮间的中心距，使得链条张紧，如图,4-2-12,所示。,2.,链条的张紧,图,4-2-12,调整中心距,课题2 链传动的安装与调试,（,2,）缩短链条长度,使用截链器去掉,1,2,个链节，使链条缩短，从而使链条张紧，如图,4-2-13,所示。,图,4-2-13,截链器去链节,课题2 链传动的安装与调试,（,3,）采用张紧装置,张紧轮一般是紧压在松边靠近小链轮处的外侧部位，如图,4-2-14,所示。,图,4-2-14,安装张紧轮,课题2 链传动的安装与调试,思考与练习,1.,简述链传动中链轮的安装要求。,2.,简述链轮在轴上的固定方法。,3.,简述链传动中链条下垂度的要求。,4.,说出套筒滚子链的接头形式。,5.,简述链条张紧的方法有哪些？,6.,按照操作步骤进行滚子链的连接。,课题2 链传动的安装与调试,
