FC-2GA电源避雷器巡检测试仪防雷元件测试仪说明书.doc

售后服务：
　 1、我们保证产品在3年内免费保修，终身维护。保修期内凡因产品质量引起的产品维修，元器件费用由我公司承担。
　 2、我们保证为贵单位建立详细的客户档案，定期对贵单位所使用的仪器设备进行跟踪服务。
● 因公司产品不断更新和改进，本公司保留更改产品外观和技术参数的权利，如有变动，恕不另行通知。订货前请仔细确认。

湖北圣德威科技有限公司 027-88021671

8

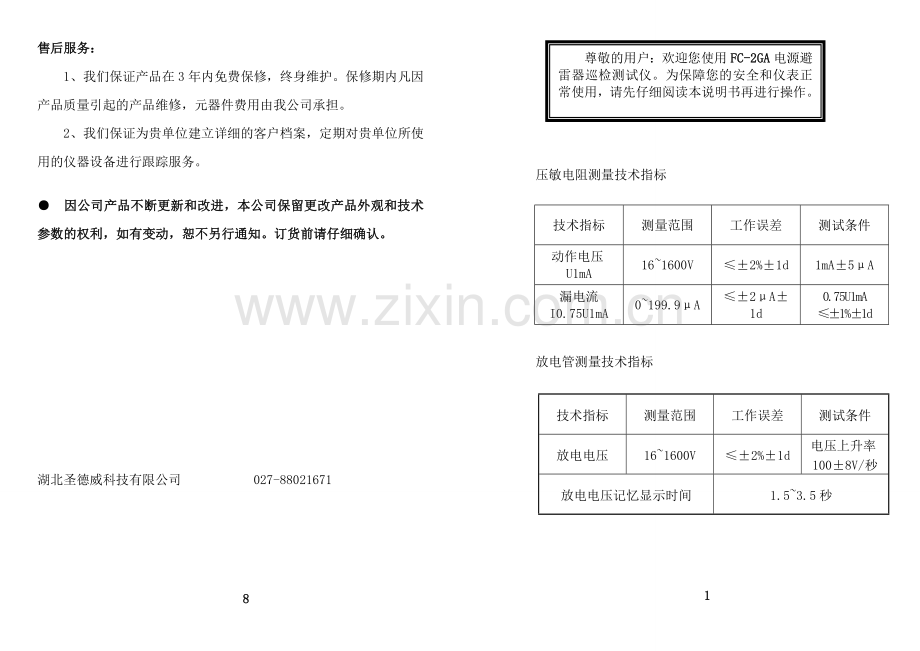

尊敬的用户： 欢迎您使用FC-2GA电源避雷器巡检测试仪。为保障您的安全和仪表正常使用，请先仔细阅读本说明书再进行操作。

压敏电阻测量技术指标

技术指标
测量范围
工作误差
测试条件
动作电压U1mA
16~1600V
≤±2%±1d
1mA±5μA
漏电流
I0.75U1mA
0~199.9μA
≤±2μA±1d
0.75U1mA
≤±1%±1d

放电管测量技术指标

技术指标
测量范围
工作误差
测试条件
放电电压
16~1600V
≤±2%±1d
电压上升率100±8V/秒
放电电压记忆显示时间
1.5~3.5秒

1

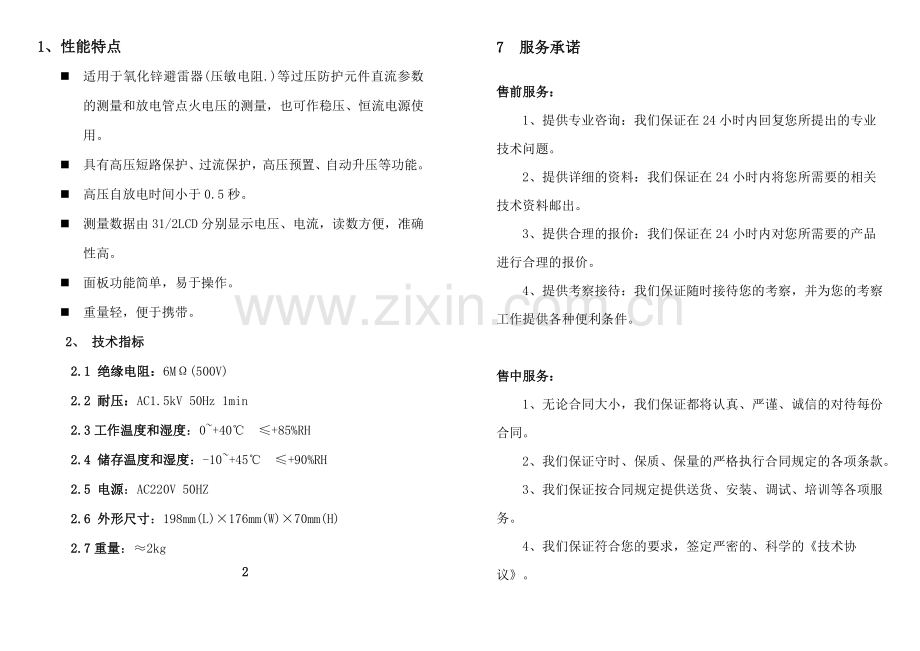

1、性能特点
n 适用于氧化锌避雷器(压敏电阻.)等过压防护元件直流参数的测量和放电管点火电压的测量，也可作稳压、恒流电源使用。
n 具有高压短路保护、过流保护 ，高压预置、自动升压等功能。
n 高压自放电时间小于0.5秒。
n 测量数据由3 1/2LCD分别显示电压、电流，读数方便，准确性高。
n 面板功能简单，易于操作。
n 重量轻，便于携带。
2、 技术指标
2.1 绝缘电阻：6MΩ(500V)
2.2 耐压：AC1.5kV 50Hz 1min
2.3工作温度和湿度：0~+40℃ ≤+85%RH
2.4 储存温度和湿度：-10~+45℃ ≤+90%RH
2.5 电源：AC220V 50HZ
2.6 外形尺寸：198mm(L)×176mm(W)×70mm(H)
2.7重量：≈2kg
2
7 服务承诺
售前服务：
　 1、提供专业咨询：我们保证在24小时内回复您所提出的专业技术问题。
　 2、提供详细的资料：我们保证在24小时内将您所需要的相关技术资料邮出。
　 3、提供合理的报价：我们保证在24小时内对您所需要的产品进行合理的报价。
　4、提供考察接待：我们保证随时接待您的考察，并为您的考察工作提供各种便利条件。

售中服务：
　 1、无论合同大小，我们保证都将认真、严谨、诚信的对待每份合同。
　 2、我们保证守时、保质、保量的严格执行合同规定的各项条款。
　 3、我们保证按合同规定提供送货、安装、调试、培训等各项服务。
　 4、我们保证符合您的要求，签定严密的、科学的《技术协议》。

7
6 附件

6.1 测试线 1付(2根)
6.2 电源线　　　 1套
6.3 使用说明书 1份
6.4 合格证　　　　 1份

6

3 仪表外形

10

12

11

3

4
1

2

5

9
8
7
6

1.测试孔“＋” 2. 测试孔“－”
3. 电压显示屏 4.电流显示屏
5. 指示灯 6.选择开关
7. 漏流键 8.升压选择键
9. 高压启停键 10.电源开关
11.电源插座 12. 电压预置旋

3
4 使用方法
4.1 接入AC220V 50HZ电源，打开电源开关,电压，电流显示均为“000”。
4.2 点击“启/停”键开启高压，电压显示屏显示测试电压的预置值，调节“电压调节”旋钮，可选择您所需的电压值。
4.3测量压敏电阻时将选择开关置于压敏电阻位,将被测压敏电阻接入测试线，可将升压选择键置自动位，点击高压启停键自动升压，此时电压显示屏显示动作电压U1mA测试值，电流显示屏显示1000μA电流值。也可手动升压，可将升压选择键置手动位，点击高压启停键，调接电压预置旋钮，当电流显示屏显示1000μA电流时，此时电压显示屏显示电压值为动作电压U1mA测试值。此时点击“漏流”键，电压显示屏即可显示0.75U电压，电流显示屏显示漏流值I0.75U1mA，显示约保持8秒。
4
4.5测量放电管时将选择开关置于放电管位,将放电管接入测试线,开启高压键，将升压选择至自动位，仪器自动升压，同时手动升压灯亮起，自动升压灯由绿色变为红色，此时仪器显示的电压为放电管点火电压，显示约保持8秒。

5 注意事项及说明
5.1本机测试电压可高达2KV，应保持面板、测试线及工作台面的清洁与干燥，以免因泄露，电弧，电晕而引起测试出错。
5.2操作人员应采取必要的高压防护措施，以免高压电击伤人。
5.3 仪表应存放在温度为-10℃~+45℃，湿度不大于90%RH，无粉尘，无腐蚀性气体，通风良好的场所。
5.4 本表应避免受潮、雨淋、跌落、暴晒等。
5
