B超维修经验交流ppt课件.ppt

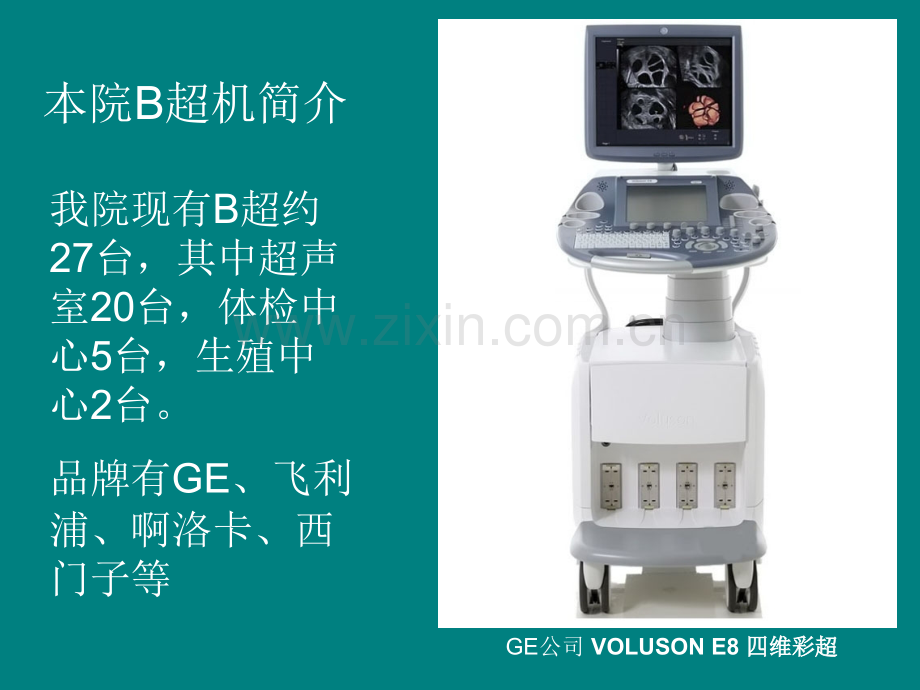

B超维修经验交流 医修组 陈严阵本院B超机简介我院现有B超约27台，其中超声室20台，体检中心5台，生殖中心2台。品牌有GE、飞利浦、啊洛卡、西门子等GE公司 VOLUSON E8 四维彩超四维彩超 施加高压激励电脉冲；超声换能器：电声转换，声电转换；电信号处理，图像显示。B超成像三步骤 电路主要分为超声信号发射接收电路板和数字扫描变换电路板，还配置有电子扫描探头、监视器、控制板等部件。B超主机电路基本构成和工作原理超主机电路基本构成和工作原理超声的应用用于诊断时：一般使用几十mW/cm2以下的低强度超声波。用于治疗时：一般使用几百-几千mW/cm2-以上高强度超声波。基本结构超声探头B超主机显示器键盘、轨迹球主机箱（电源、电路板）常见故障探头故障键盘及轨迹球故障显示故障主机故障探头故障（一）故障现象：探头表面有气泡，显示图像对应位置有气泡状伪影。故障分析：由于探头的发射晶体和外包材料不同，导热系数等不同步，使用久了就出现此种情况。处理方法：更换外包材料重新粘合。效果视各公司的维修水平有差异。探头故障（二）故障现象：右图所标位置外皮断裂。故障分析：该处使用时多弯曲，易断裂。处理方法：用电工胶布紧缠。键盘故障故障现象：按键没有反应故障分析：检查是按键本身故障还是按键电路板故障，多数是前者。处理方法：用清洁济清洗或更换按键（用不常用的按键替换。）若是电路板故障则检修电路，或联系公司。轨迹球故障故障现象：轨迹球不受控制，或者运动不灵活。故障分析：检查轨迹球是否有灰尘阻塞，或者光耦是否坏了。处理方法：清理灰尘，或更换光耦。显示器故障（一）故障现象：显示器黑屏故障分析：检查医生工作站是否有图像处理方法：考虑维修的性价比，可以建议更换显示器。显示器故障（二）故障现象：显示器偶尔黑屏，图像传输到医生工作站后彩色失真。故障分析：检查医生工作站是否有图像，检查图像传输信号线是否断线。处理方法：偶尔黑屏在不影响工作的情况下可暂不处理，图像失真情况先考虑更换信号线。显示器故障（三）故障现象：显示器有图像输出，但是局部出现“黑洞”故障分析：液晶显示器由于老化，会出现黑点不断扩大变成“黑洞”。处理方法：考虑维修的性价比，可以建议更换显示器。主机故障（一）案例：GE400机型主机故障（一）故障现象：开机自检后提示高压电源缺失，屏幕超声显示区没有超声图像输出如右图所示：主机故障（一）故障分析：检测电源盒是否有正常电压输出。处理方法：更换电源盒，或者用相同输出的稳压电源改装。考虑性价比，建议用后者，改装时注意电源同步启动。主机故障（二）案例：惠普 SONOS5500心脏彩超主机故障（二）故障现象：开机自检不通过，不能进入系统。故障分析：检测各电路板是否有明显烧坏现象或者有异味。处理方法：发现通道板上一个电容烧坏，更换新电容后，试机正常主机故障（三）故障现象：操作过程中突然死机，重启之后工作不久又死机。故障分析：考虑机器过热保护，用手触摸主机体表是否发热可帮助诊断。发热原因多数由于灰尘堵塞散热风口或者散热风扇故障。处理方法：清理灰尘、更换散热风扇案例：GE LOGIQ 9、GE LOGEQ E9、惠普5500等。干扰故障故障现象：超声图像边缘出现水波状伪影故障分析：该机此前一直工作正常，更换新UPS之后出现伪影，考虑是否为UPS干扰，断开UPS直接使用市电伪影消失。处理方法：建议更换UPS。电源线故障故障现象：开机时发出巨大响声，之后开不了机。故障分析：认真检查电源部分，发现电源线短路。处理方法：检修电源线。经验教训（一）超声探头外壳裂开不能用水浸泡。因为里面有导电性的化学物质，遇水后导致探头扫描图像质量下降。经验教训（二）案例机型：啊洛卡a10故障现象：其中一个高频探头出现伪影。故障分析：更换其他探头试机，伪影“消失”。开始怀疑探头故障，后经厂家工程师检查，系主机通道板故障。因为其他探头的伪影比较微弱，高频探头的伪影比较明显，故出现误判。
