手机充电器外壳.doc_咨信网zixin.com.cn

资源描述

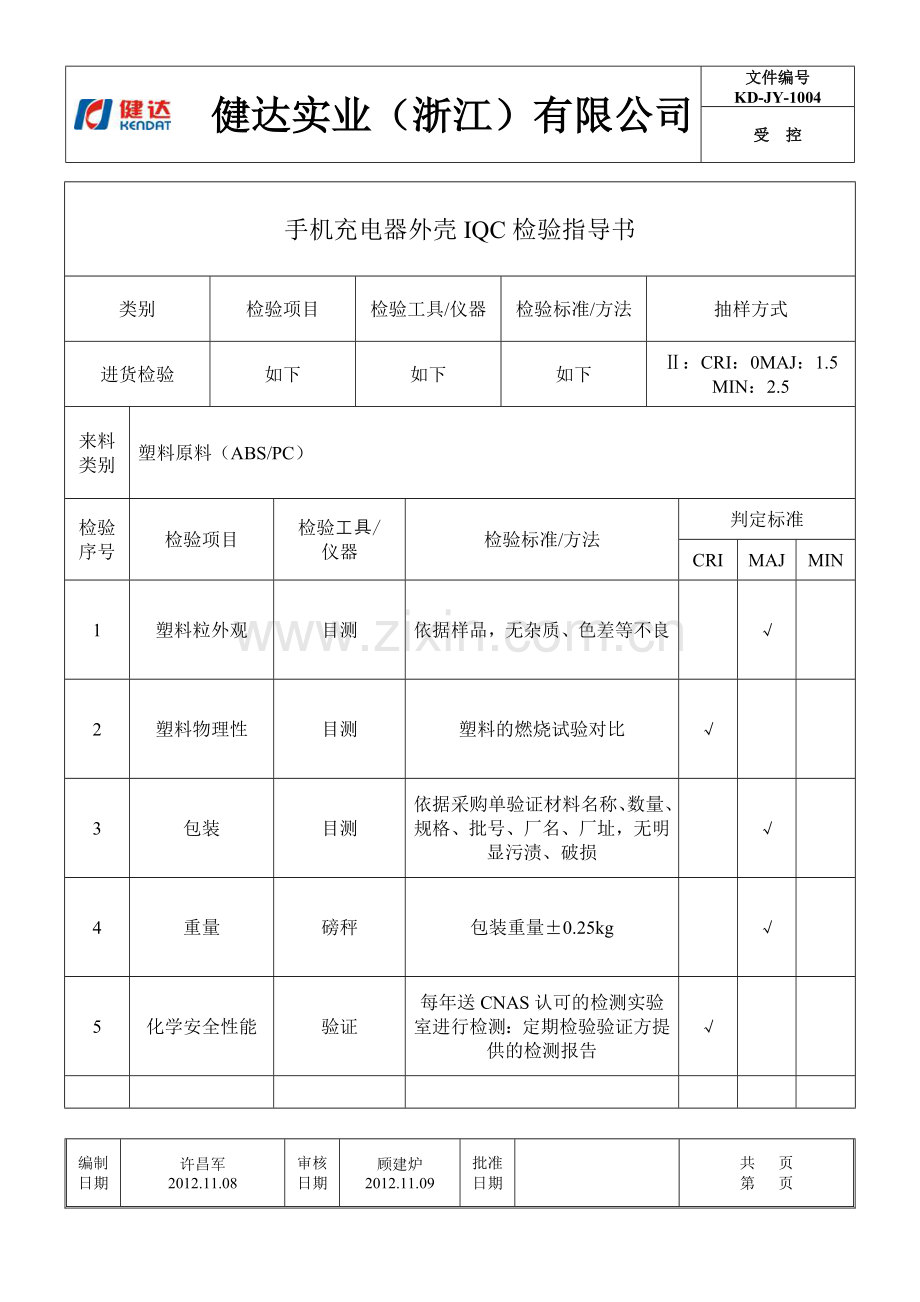

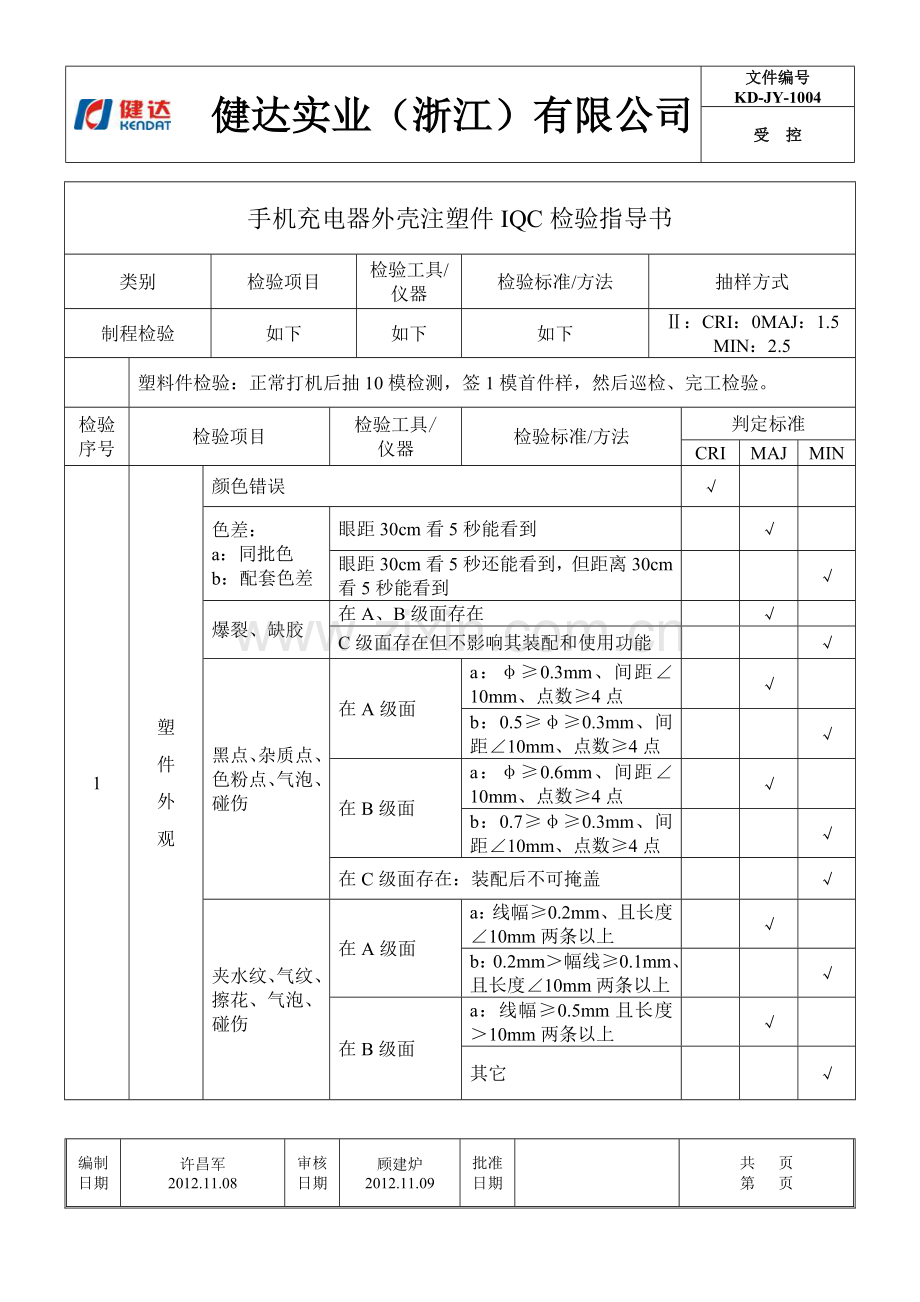

健达实业（浙江）有限公司文件编号 KD-JY-1004 受控手机充电器外壳IQC检验指导书类别检验项目检验工具/仪器检验标准/方法抽样方式进货检验如下如下如下 Ⅱ：CRI：0MAJ：1.5 MIN：2.5 来料类别塑料原料（ABS/PC）检验序号检验项目检验工具/ 仪器检验标准/方法判定标准 CRI MAJ MIN 1 塑料粒外观目测依据样品，无杂质、色差等不良 √ 2 塑料物理性目测塑料的燃烧试验对比 √ 3 包装目测依据采购单验证材料名称、数量、规格、批号、厂名、厂址，无明显污渍、破损 √ 4 重量磅秤包装重量±0.25kg √ 5 化学安全性能验证每年送CNAS认可的检测实验室进行检测：定期检验验证方提供的检测报告 √ 手机充电器外壳注塑件IQC检验指导书类别检验项目检验工具/仪器检验标准/方法抽样方式制程检验如下如下如下 Ⅱ：CRI：0MAJ：1.5 MIN：2.5 塑料件检验：正常打机后抽10模检测，签1模首件样，然后巡检、完工检验。检验序号检验项目检验工具/ 仪器检验标准/方法判定标准 CRI MAJ MIN 1 塑件外观颜色错误 √ 色差： a：同批色 b：配套色差眼距30cm看5秒能看到 √ 眼距30cm看5秒还能看到，但距离30cm看5秒能看到 √ 爆裂、缺胶在A、B级面存在 √ C级面存在但不影响其装配和使用功能 √ 黑点、杂质点、色粉点、气泡、碰伤在A级面 a：φ≥0.3mm、间距∠10mm、点数≥4点 √ b：0.5≥φ≥0.3mm、间距∠10mm、点数≥4点 √ 在B级面 a：φ≥0.6mm、间距∠10mm、点数≥4点 √ b：0.7≥φ≥0.3mm、间距∠10mm、点数≥4点 √ 在C级面存在：装配后不可掩盖 √ 夹水纹、气纹、擦花、气泡、碰伤在A级面 a：线幅≥0.2mm、且长度∠10mm两条以上 √ b：0.2mm＞幅线≥0.1mm、且长度∠10mm两条以上 √ 在B级面 a：线幅≥0.5mm且长度＞10mm两条以上 √ 其它 √ 1 塑件外观料花、变形、缩水、混色在A级面 a：眼距30cm看5秒钟能发现 √ b：眼距30cm看5秒钟能发现，但距20cm看5秒钟能发现 √ 在B级面 a：眼距45cm看5秒钟能发现 √ b：眼距45cm看5秒钟能发现，但距30cm看5秒钟能发现 √ 夹口线、毛边、水口在A、B级表面存在 a：宽度/高度≥0.8mm √ b：0.8mm＞宽度/高度≥0.3mm √ 批伤、划伤在A、B级表面存在 a：长度≥10mm、宽度≥0.5mm、深度≥0.5mm √ b：03mm＞线幅≥0.1mm、深度≥0.1mm √ 2 功能配套充电器上盖和下盖的配套 √ 五金插脚五金插脚的位置尺寸 √ 3 测试下盖耳朵处要能承受10至20公斤捏力 √ 上盖、下盖能承受摔落测试无破损 √ 能承受0.5kg钢球100cm高度自由落体冲击无破损 √ 手机充电器插脚IQC检验指导书类别检验项目检验工具/仪器检验标准/方法抽样方式进货检验如下如下如下 Ⅱ：CRI：0MAJ：1.5 MIN：2.5 来料类别五金配件检验序号检验项目检验工具/ 仪器检验标准/方法判定标准 CRI MAJ MIN 1 产品标识目测根据采购核对外箱《产品标识卡》内容：产品名称、工单编号、产品规格、材质、颜色、装箱数量、供方产品合格标识 √ 2 外观目测款形颜色对办，无明显色差、变形、生锈、毛刺、划伤、光泽差、螺纹滑牙等不良 √ 3 酸碱试验盐溶剂电镀产品应取样用5%的盐水浸泡24h，表面无锈蚀 √ 4 装配试装办用相应之配套件装配到位，无起级、离隙、错位、松脱、长短不齐等不良 √ 5 尺寸游标卡尺有公差的符合图纸要求，未注公差线尺按GB/T1804-2000 e级检验 √ 6 包装目测产品应定额包装，除尾数外包装数量应一致 √ 手机充电器包装IQC检验指导书类别检验项目检验工具/仪器检验标准/方法抽样方式制程检验如下如下如下 Ⅱ：CRI：0MAJ：1.5 MIN：2.5 包装检验序号检验项目检验标准/方法判定标准 CRI MAJ MIN 1 外观表面不可有刮伤、披锋、刮伤、凹点等不良注塑件现象 √ 成型后胶壳各字母表示的尺寸如图所示 √ 五金件表面不可有变形、氧化、毛刺、划伤、等不良现象 √ 表面不可有油污现象 √ 2 装配充电器上盖和下盖配合紧密，无松动、无刮手感，符合设计要求。编制日期许昌军 2012.11.08 审核日期顾建炉 2012.11.09 批准日期共页第页

展开阅读全文
