低温地面辐射采暖系统设计
例如；有一住宅楼建筑面积248平方，地面材料塑料复合地板，供回水温为55、、45度，热负荷为21.45千瓦；
系统流量；G=0.86*21.45/10=1.84M3\H
地暖面积与建筑面积比值为：K=190/248=0.75
单位面积散热量为；q=21.45/(0.75*248)=115w/m2
考虑向下传热的热损失：q=115/0.9=130w/m2
根据《地面辐射供暖技术规程》附录A1.2c查得，平均管间距应为：200m(每平方米5米加热管)因此系统加热管总长不应小于：L=5*190=950M
若取9个环路，没环路管长分别为：1=950/9=106m
经校核和每个环路的流量为：1=1.84/9=0.2m2/s
显然系统可以稳定运行，如果我们取14个环路，每个环路管长为：1=950/14
=70m
每个环路流量为：g=1.84/14=0.13m3/h
每个环路热水流量为：1=950/10=95m
显然此时加热管中热水速低于0.25m/s,系统不能稳定运行，工作时会出现积气和气阻现象。
仅从地面散热量看，上述两个设计都是合理的。但从运行结果却是截然不同的，上述例子说明，确定系统流量和系统环境数的关系，寻求系统环路数的计算方法是十分必要的。

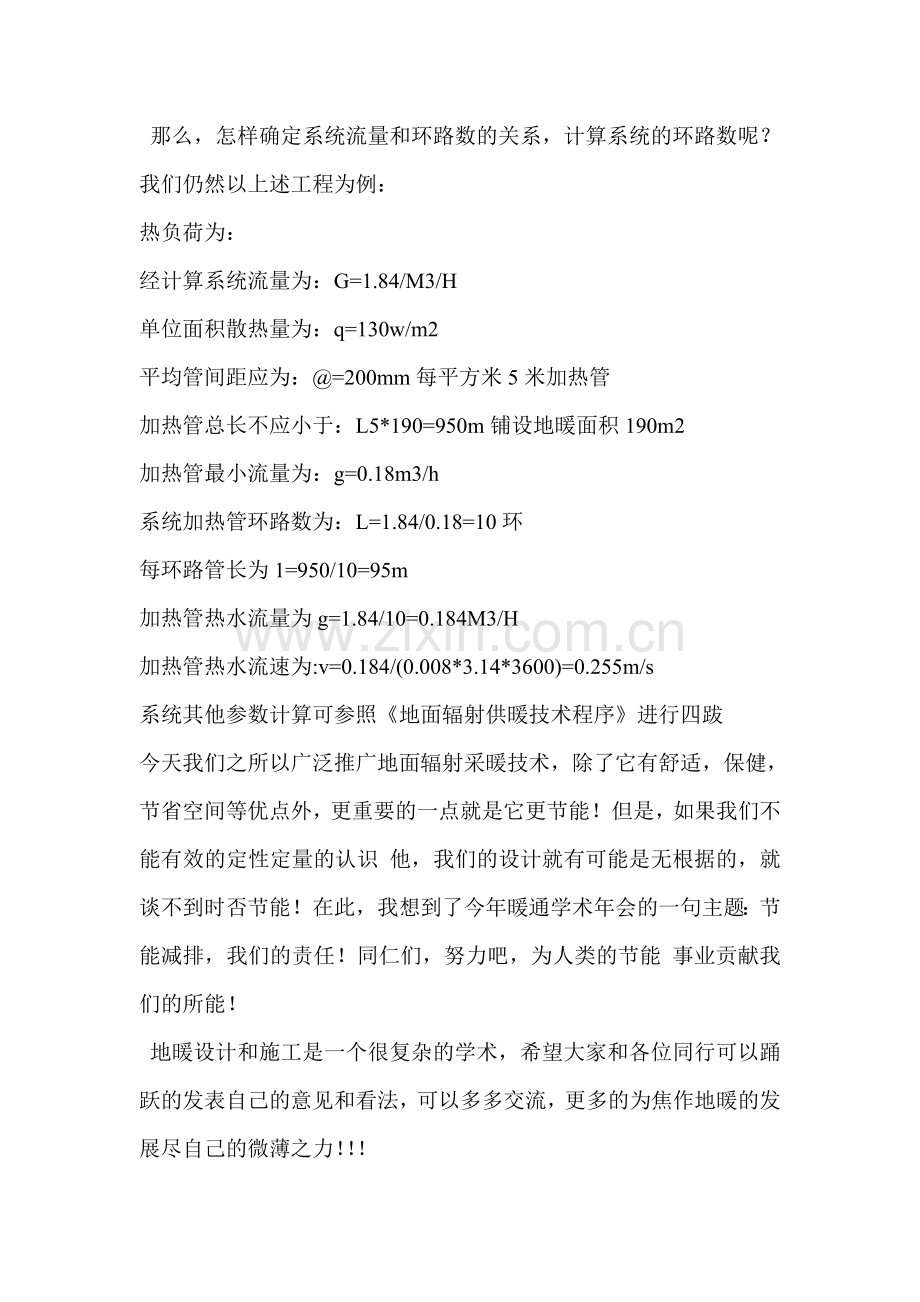

那么，怎样确定系统流量和环路数的关系，计算系统的环路数呢？我们仍然以上述工程为例：
热负荷为：
经计算系统流量为：G=1.84/M3/H
单位面积散热量为：q=130w/m2
平均管间距应为：@=200mm每平方米5米加热管
加热管总长不应小于：L5*190=950m铺设地暖面积190m2
加热管最小流量为：g=0.18m3/h
系统加热管环路数为：L=1.84/0.18=10环
每环路管长为1=950/10=95m
加热管热水流量为g=1.84/10=0.184M3/H
加热管热水流速为:v=0.184/(0.008*3.14*3600)=0.255m/s
系统其他参数计算可参照《地面辐射供暖技术程序》进行四跋
今天我们之所以广泛推广地面辐射采暖技术，除了它有舒适，保健，节省空间等优点外，更重要的一点就是它更节能！但是，如果我们不能有效的定性定量的认识 他，我们的设计就有可能是无根据的，就谈不到时否节能！在此，我想到了今年暖通学术年会的一句主题：节能减排，我们的责任！同仁们，努力吧，为人类的节能 事业贡献我们的所能！
地暖设计和施工是一个很复杂的学术，希望大家和各位同行可以踊跃的发表自己的意见和看法，可以多多交流，更多的为焦作地暖的发展尽自己的微薄之力！！！
