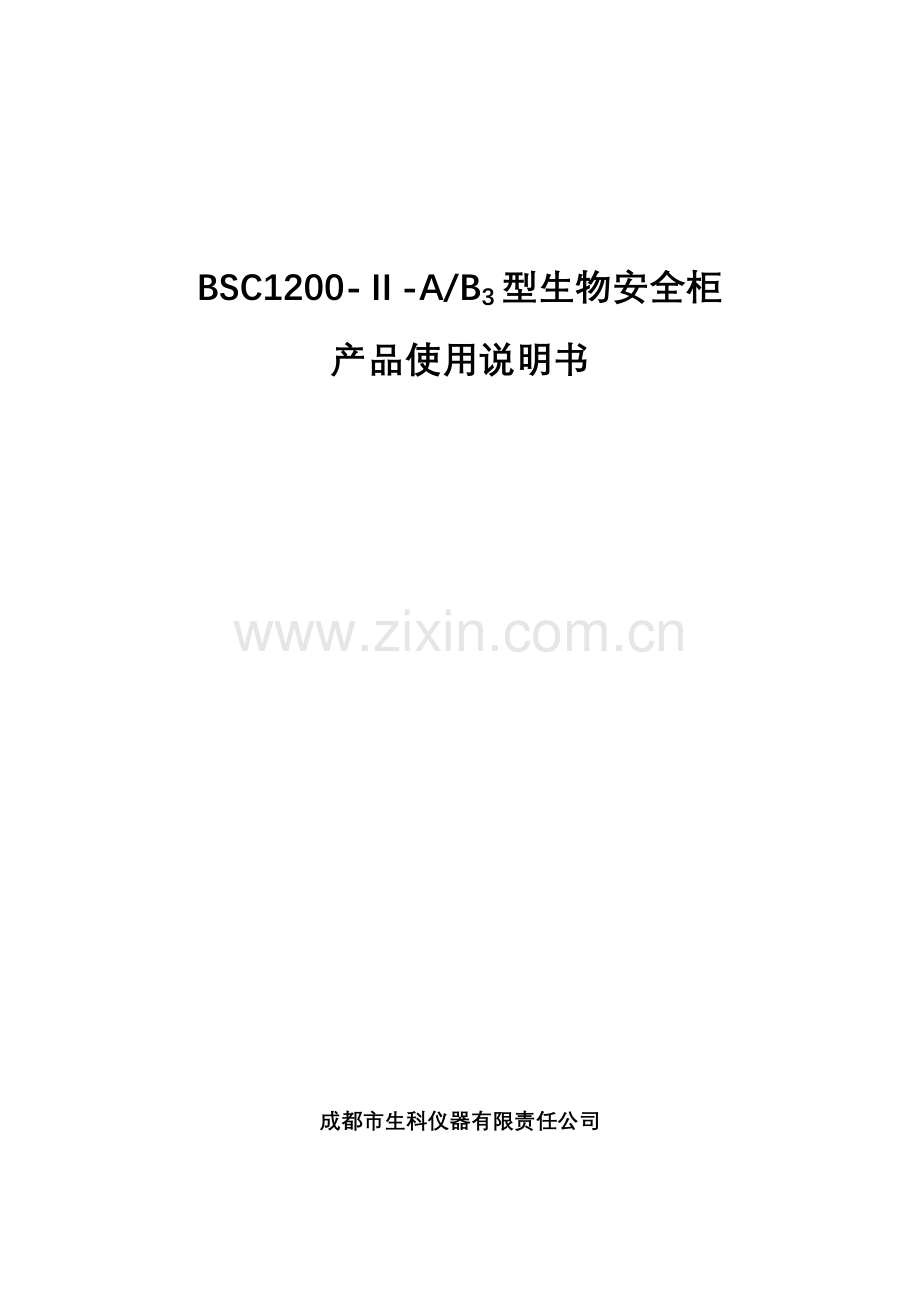

BSC1200-Ⅱ-A/B3型生物安全柜
产品使用说明书

成都市生科仪器有限责任公司

生物安全柜使用说明

生物安全柜又被生物操作人员称作生物操作的保镖。BSC1500-Ⅱ-A/B3型生物安全柜就是用来保护人员安全、产品安全以及外部环境的，其位于前部工作区域的内部气流，是为了保护人员安全；垂直层流经高效过滤器过滤，是为了保护产品安全；排出的气体经过与送风高效过滤器等同效率的排风过滤器过滤，是为了保护环境。
BSC1500-Ⅱ-A/B3型生物安全柜适用于美国国家卫生基金会NSF49：1992标准对生物危险度等级为1、2、3的媒质的操作。
注意：A型生物安全柜适用于没有挥发性有毒化学物质、挥发性放射性核素的生物危险度等级为1、2、3的工作场合。
当垂直气流循环时，如果化学物质或放射性核素不影响工作，则B1、B3型生物安全柜可适用于有微量挥发性有毒化学物质或痕量放射性核素作为微生物学研究的添加剂，生物危险度等级为1、2、3的工作场合。
注意：当有毒化学物质或放射性核物质被用作微生物研究或制药的添加物时，应使用专为此设计制造的安全柜。

■产品特点
1. 左右墙体及后侧墙体均为负压风道，既能有效降低设备的内部结构阻力，又使操作区与外环境具有双层隔墙，并使其被负压包络，双重保证不产生泄漏；
2. 三面负压风道决定了送风静压箱必须悬空设计，由此会产生振动幅度增大的非预期结果。设计时对机械稳定性作了充分的考虑，也作出了多项应对措施，实际的振动幅度≤4μm；
3. 装备提供了双通道数字压差显示仪表和电子报警系统。报警电路预先设定压差值，通过切换能分别识别排风和送风HEPA的压力损失；
4. 机械式触点开关控制电子报警系统，控制前窗开启高度；
5. 不锈钢台面，具有抗腐蚀能力；
6. 紫外线灭菌；PVC软开关；应用管状插式电子镇流器；前窗采用重锤平衡，能开启在任何高度位置；高性能材料制成的重载荷带止动功能万向轮子；
7. 每1L空气中≥0.5μm尘埃颗粒≤0.35个，洁净度优于标准一个等级；
8. 电器安全贯彻了IEC65标准；平均无故障工作时间≥8000小时，解除了顾客对故障修理的烦恼；
9. 噪声低，无损操作者健康；
10. 风机全压大于过滤器的2倍初阻力，有效延长了过滤器的使用寿命，降低设备的运作成本。

■使用前须知
装备出厂时，为保证运输途中不损坏玻璃而采取了一定的保护措施，开箱后应立即清除这些保护措施导致设备表面的胶粘剂痕迹。否则，会影响外观效果。清除痕迹可使用酒精，不得使用尖锐器具。
装备出厂时 ，为保证其顶部在运输途中的安全，装备顶部都有覆盖硬纸板，所以用户在拆除包装的同时应不要忘记取走顶部硬纸板。不然，硬纸板挡住出风口会破坏设备的安全性能。
装备进实验室时，若实验室门的宽度不够可以拆卸装备的灯箱。将装备灯箱铰链的插销拔去，同时拔出电器插头、拔出四根气管。装备进实验室后恢复原状（拔出四根气管时最好编号，以免顺序发生错误）。

■使用环境
温度：20±10℃；
相对湿度：≤85%（30℃）；
大气压力：86 ~ 106kPa。

■性能指标
采用进口HEPA，相对于0.3μm颗粒的过滤效率≥99.99%（DOP法）；过滤器的实际工作状态压力损失≤85Pa。
l 生物安全性能：
人员安全性 微生物菌落数≤5个；
产品安全性 微生物菌落数≤5个；
交差感染 微生物菌落数≤2个。
l 气道密闭性
装置的气道在承受500Pa的压力下，其贯穿部分在皂泡试验条件下无气泡出现。
l 风速：
平均送风风速 ≥0.30 m/s；
吸入口风速 0.5 ~ 0.6m/s。
l 洁净度等级：
10级，即每1L空气中对≥0.5μm颗粒的含尘≤0.35个。
l 振动幅值：X、Y、Z三个方向≤4μm。
l 噪声：
台面高度，前窗距离30cm并向上38cm处，在无声屏障条件下，四个方向算术平均值≤ 56dB （A）。
l 照明：≥400Lx。
l 紫外线：30W×1。
l 压差显示：
（ ）位液晶显示，美国Honeywell压差传感器。
液晶显示屏上显示的数字表示过滤器的压力损失，其压差传感器的误差≤5%。
l 机械性能：
装置的台面应能承受25kg的压力而无明显下沉、弯曲等变形。
l 电绝缘：抗电强度≥1500V（10mA）；绝缘电阻≥20MΩ（直流500 V）。
l 接地电阻：≤0.5Ω。
l 电源消耗功率：≤850VA 。
l 水槽容量：≥2.0L 。
l 外型尺寸：L×W×H （mm）1200×800×2200 。
l 操作区尺寸：L×W×H （mm）1040×630×680 。
l 供电电源：220±22V，50Hz。

■排风与总风量
系统总风量：2000m3/h排风。
循环风比例：相当于系统总风量的60%。

■可靠性与可维修性
l 电子镇流器和紫外线灯管的使用寿命是解决照明系统过频繁维修的关键，为此我公司采用了高可靠性耐高温快速电子镇流器。
l 采用了Philips原装进口灯管。
l 从可维修性出发，对风机、照明、灭菌分三路设置电流保险器。

■使用方法

1. 打开带钥匙的开关，即接通了装备的总电源，开启后，红色电源指示灯点亮。
2. 按下风机开关，使装备在正式使用前开机10min，并开启紫外线灭菌灯，杀灭工作区残留细菌。
3. 正常使用的前窗高度为0.2m，前窗高度大于0.2m时，装备会发出报警声，前窗高度红色报警指示灯也会点亮。此时操作者应将前窗高度降至报警声消除位置，前窗高度红色报警指示灯会随之熄灭。
4. 当有污染物残留工作台面时应及时清理，工作台面为不锈钢制品，清洗时应注意使其不受损伤，以保证长期使用和保持其美观。
5. 高效过滤器的压差损失在装备出厂时已设定预置值，所以当装备中的送风过滤器和排风过滤器在将要达到使用寿命前，即压差损失达到预置值时，红色报警指示灯会点亮，装备发出报警声，我们公司把这一功能称之为预先报警。此时送风或排风红色报警指示灯虽然点亮着，但这并不表示装备已不能正常使用，操作者若想继续使用装备，直至送风或排风过滤器寿命终止是完全可以的，但由于此段使用时间中报警器一直处于鸣响状态，所以操作者可与本公司联系，在本公司技术人员的指导下消除报警声。操作者应当注意，一旦红色报警指示灯点亮，装备发出报警声，需及时与我公司服务部门联系有关调换高效过滤器的事宜。如果长时间不予更换会影响装备的安全性能。
6. 操作者不得擅自改变压差损失在装备出厂时的设定预置值。
7. 当液晶显示屏旁的送风排风选择按钮（即颜色为白色的按钮）处于高起状态时，液晶显示屏上显示的数字是送风过滤器的压差损失，当液晶显示屏旁的送风排风选择按钮处于低进状态时，液晶显示屏上显示的数字是排风过滤器的压差损失。即切换送风排风选择按钮可以看到送风或排风过滤器的压差损失。
8. 在液晶显示屏与送风排风选择按钮中间有两个调零电位器，这两个电位器是用来调节液晶显示屏上显示的排风和送风过滤器的压差损失的零位的。当安全柜接通电源时，液晶显示屏上就会显出数字，此时应等待十分钟左右，等液晶显示屏上的数字稳定后，再通过上下两个电位器及切换送风排风选择按钮来调节排风和送风过滤器的压差损失零位。每次使用安全柜前，都应调一次零位。
9. 四个软贴面按键开关，分别为风机、照明、灭菌及供电。当订货合同对装备无跨接供电输出（即客户未提出在装备内增加电源插座）要求时，开关面板的供电开关为空接状态。当照明、灭菌及供电任一开关处于接通位置时，绿色指示器会点亮。对于风机开关，用户第一次按开关时，绿色指示器会点亮，此时送风风机与排风风机同时开始工作，当用户再按一次按键开关时，红色指示灯回点亮，此时送风风机停止工作而排风风机继续工作，当用户第三次按开关时，红色指示灯熄灭，排风风机停止工作。
10. 装备工作区边墙的突起装置是压差传感器的通气口，所以用户不得堵塞该通气口，也不得在该装置上悬挂物件。
11. 高效过滤器有其使用寿命。随着使用期的延长，尘埃及细菌积聚于过滤器会导致高效过滤器压力损失的增大。希望装备能运行于不低于10000级空气质量的背景环境中，若长期运行于劣质空气环境中会导致高效过滤器的频繁更换。
12. 风机及其下侧钢板是静压箱盖，后侧门板是负压风道挡板，这些风道在出厂时是经严格密封处理的，应保持其密封性能，操作者不得松懈或拆除这些部件的螺钉。如有特别需要，必须由专业人员作为。
13. 台面上靠近前窗处的隔栅既被用作进风，同时也作为污水的排水口使用，台面下端有出水龙头，专门用于排放污水。
14. 设备前端脚轮带有刹车装置，装备就位后应使该功能键下压到位，以免操作时装备移位。
15. 装备由上下两部分组成，移动或搬运应不致装备倾斜造成倾覆，搬运者应注意自身安全。

特别注意：在使用装备的过程中，应注意不要将软质、细微的物品（例如：软纸巾等）放在工作台面上，以免其被开口面的吸入风吸入负压风道和风机中，影响装备的运行。

■维修注意事项
1. 电气维修时，专业人员应使装备的接地仍保持良好的性能。
2. 应注意电源线的外皮不受损伤。一体化电源线组件是贯彻国家安全强制性标准而采用的器材，具有不可置换性，当需要更换时应采用同类一体化电源线组件，确保装备的防触电性能（导线截面积、双重绝缘）。
3. 装备的维修或保养时绝对不能碰到高效过滤器的滤芯材料。
4. 调换高效过滤器必须是同型号产品，高效过滤器与风机有密切的匹配关系，不可随意置换。建议顾客与本公司预先联系，由公司委派专业人员予以服务。

■质量“三包”事项
1. 装备若在三年正常使用期中出现故障，可向本公司要求维修。在办理“三包”手续时应向本公司提供发票复印件。
2. 下列易耗物品不列入“三包”范围：
a. 照明灯管；
b. 紫外线灯管；
c. 电子镇流器；

感谢您使用本公司的产品并感谢您的惠顾！敬请对本公司产品提出改进意见。

成都市生科仪器有限责任公司
电话 [phone] 68096097 68096098
手机[phone]
