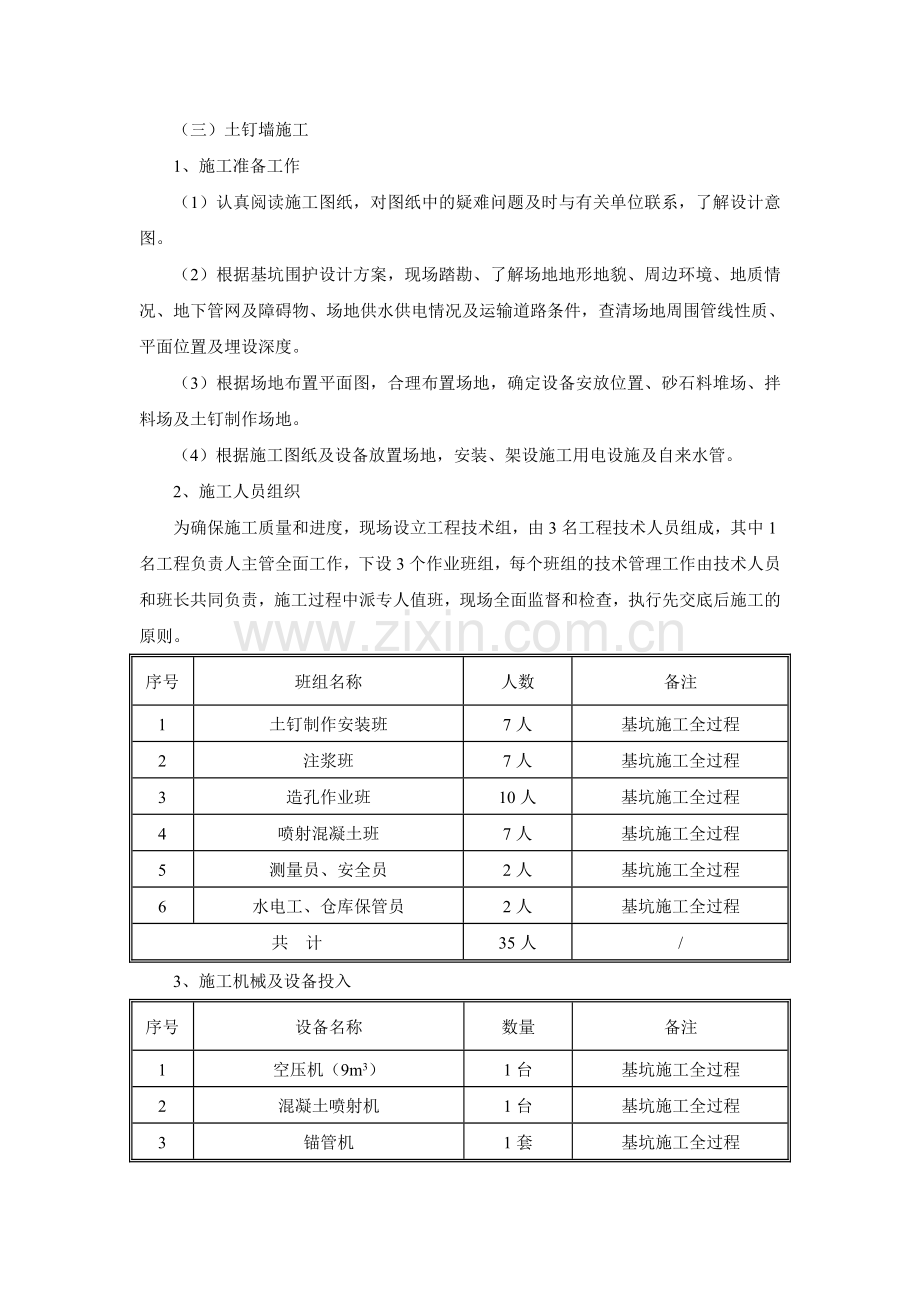

（三）土钉墙施工
1、施工准备工作
（1）认真阅读施工图纸，对图纸中的疑难问题及时与有关单位联系，了解设计意图。
（2）根据基坑围护设计方案，现场踏勘、了解场地地形地貌、周边环境、地质情况、地下管网及障碍物、场地供水供电情况及运输道路条件，查清场地周围管线性质、平面位置及埋设深度。
（3）根据场地布置平面图，合理布置场地，确定设备安放位置、砂石料堆场、拌料场及土钉制作场地。
（4）根据施工图纸及设备放置场地，安装、架设施工用电设施及自来水管。
2、施工人员组织
为确保施工质量和进度，现场设立工程技术组，由3名工程技术人员组成，其中1名工程负责人主管全面工作，下设3个作业班组，每个班组的技术管理工作由技术人员和班长共同负责，施工过程中派专人值班，现场全面监督和检查，执行先交底后施工的原则。
序号
班组名称
人数
备注
1
土钉制作安装班
7人
基坑施工全过程
2
注浆班
7人
基坑施工全过程
3
造孔作业班
10人
基坑施工全过程
4
喷射混凝土班
7人
基坑施工全过程
5
测量员、安全员
2人
基坑施工全过程
6
水电工、仓库保管员
2人
基坑施工全过程
共 计
35人
/
3、施工机械及设备投入
序号
设备名称
数量
备注
1
空压机（9m3）
1台
基坑施工全过程
2
混凝土喷射机
1台
基坑施工全过程
3
锚管机
1套
基坑施工全过程
4
洛阳铲
10把
基坑施工全过程
5
注浆机
1台
基坑施工全过程
6
砂浆搅拌机
1台
基坑施工全过程
7
电焊机
1台
基坑施工全过程
8
切割机
1人
基坑施工全过程

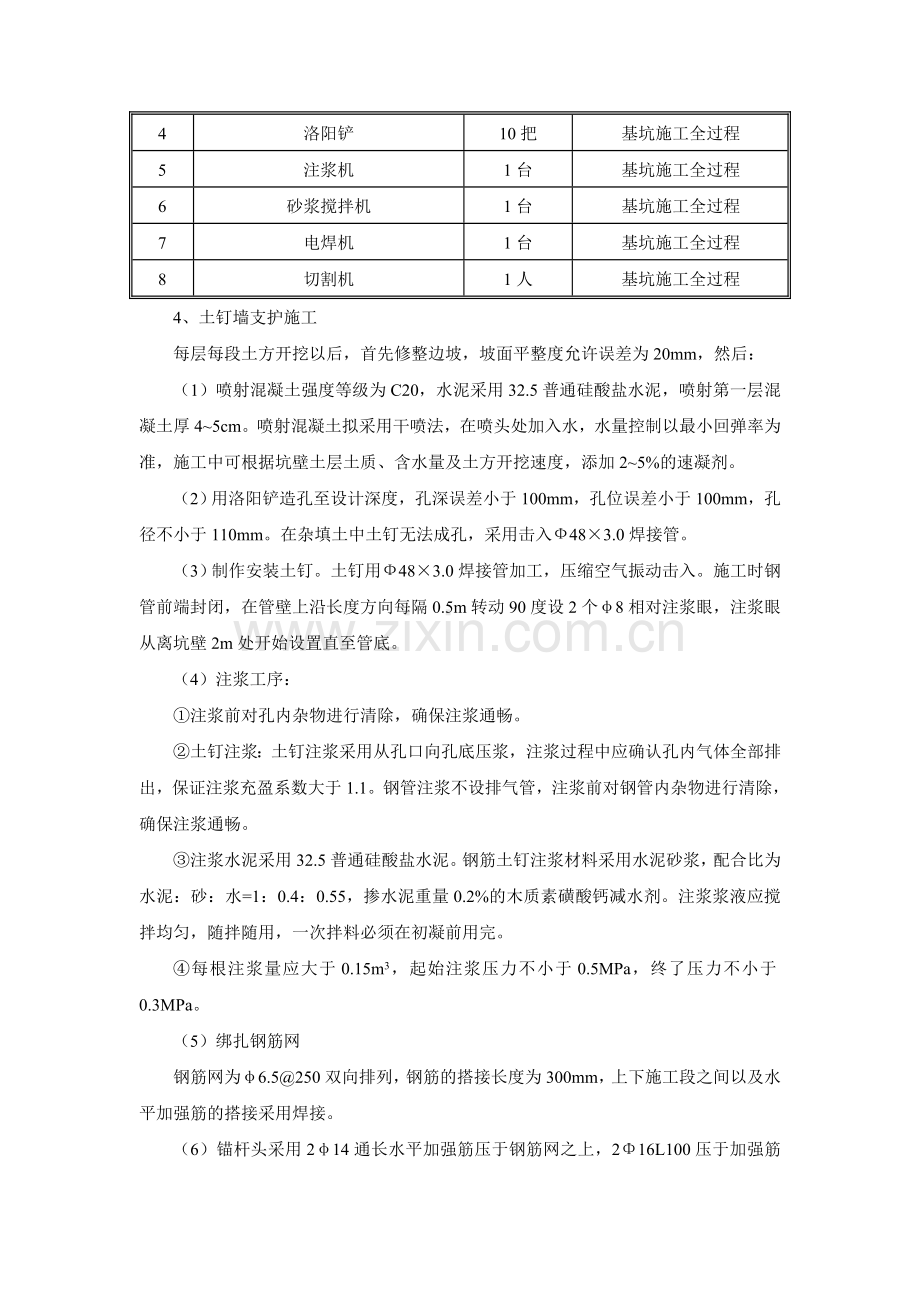

4、土钉墙支护施工
每层每段土方开挖以后，首先修整边坡，坡面平整度允许误差为20mm，然后：
（1）喷射混凝土强度等级为C20，水泥采用32.5普通硅酸盐水泥，喷射第一层混凝土厚4~5cm。喷射混凝土拟采用干喷法，在喷头处加入水，水量控制以最小回弹率为准，施工中可根据坑壁土层土质、含水量及土方开挖速度，添加2~5%的速凝剂。
（2）用洛阳铲造孔至设计深度，孔深误差小于100mm，孔位误差小于100mm，孔径不小于110mm。在杂填土中土钉无法成孔，采用击入Ф48×3.0焊接管。
（3）制作安装土钉。土钉用Ф48×3.0焊接管加工，压缩空气振动击入。施工时钢管前端封闭，在管壁上沿长度方向每隔0.5m转动90度设2个φ8相对注浆眼，注浆眼从离坑壁2m处开始设置直至管底。
（4）注浆工序：
①注浆前对孔内杂物进行清除，确保注浆通畅。
②土钉注浆：土钉注浆采用从孔口向孔底压浆，注浆过程中应确认孔内气体全部排出，保证注浆充盈系数大于1.1。钢管注浆不设排气管，注浆前对钢管内杂物进行清除，确保注浆通畅。
③注浆水泥采用32.5普通硅酸盐水泥。钢筋土钉注浆材料采用水泥砂浆，配合比为水泥：砂：水=1：0.4：0.55，掺水泥重量0.2%的木质素磺酸钙减水剂。注浆浆液应搅拌均匀，随拌随用，一次拌料必须在初凝前用完。
④每根注浆量应大于0.15m3，起始注浆压力不小于0.5MPa，终了压力不小于0.3MPa。
（5）绑扎钢筋网
钢筋网为φ6.5@250双向排列，钢筋的搭接长度为300mm，上下施工段之间以及水平加强筋的搭接采用焊接。
（6）锚杆头采用2φ14通长水平加强筋压于钢筋网之上，2Φ16L100压于加强筋之上，与土钉主筋焊接。
（7）喷射第二层混凝土至设计厚度。
5、质量保证措施
（1）开工前组织有关工程技术人员及各工种负责人、主要操作人员对施工图纸进行全面系统的技术交底。
（2）工程技术组全面负责整个加固工程的质量，技术人员跟班作业，及时解决施工中出现的问题，并做好施工报表记录，对工程技术资料进行收集整理，确保技术资料的及时性、正确性和完整性。
（3）进行全面质量管理，对每个施工环节严格把关，对成孔深度、土钉制作质量、砂浆配合比、外添加剂比例、注浆饱满程度、挂网连接、喷射混凝土厚度、锚头焊接质量等进行严格监督检查。
（4）严格把好原材料质量关，所有材料进场都必须经过现场验收，合格后按规格、型号进行分批堆放。然后取样送试验室进行质量复检，合格后方可进行加工使用，坚决杜绝不合格的材料使用到工程中。
（四）安全应急措施
为防止在基坑开挖期间突发事故的产生，使本工程的土方开挖工程顺利进行，在出现突发事故的时候，必须采取有效的措施来保证基坑的稳定和周边环境的安全，如：
1、土方开挖期间，特别是在下雨天，设专人定时检查边坡稳定情况，及时分析监测资料，发现问题及时处理。
2、如上部杂填土中水量较大，可在坑壁击入带孔钢管设置排水孔将水引出，减小水压力。
3、在土体出现倾覆趋势时，采用加长土钉。
4、当土体出现整体滑移趋势时，可在基底施工超前锚杆增加整体稳定性。
5、现场准备一部分抢险物资，如钢管、木板、草包等，万一出现险情作临时应急之用，做到人员、物资、设备三到位。
6、土体深层位移过大，则采取Φ426钢管斜撑在支护结构与工程桩或基础之间，同时在坑内立即填土，以平衡土推力。
7、喷锚面层漏水，则用导管引流后用高强度混凝土浇平堵封，当水量流量较大时，除采用上述办法外，再结合坑外局部压密注浆等措施。
8、土钉墙支护水平位移较大，可加密，加长土钉或放慢挖土速度。
9、配备50KW柴油发电机1台，以保证井点降水的连续进行。
