GSM定时器和计数器分析

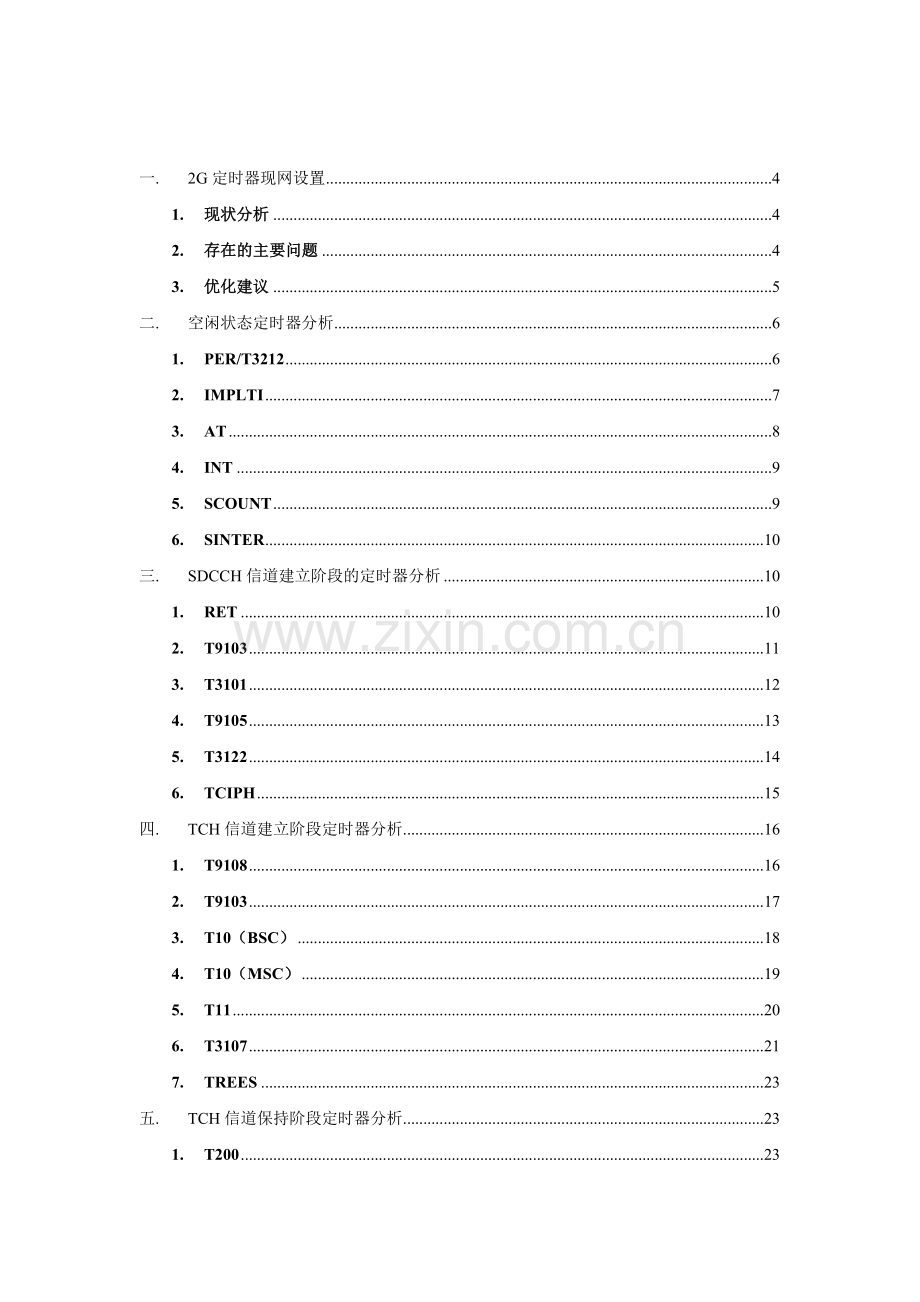

一. 2G定时器现网设置 4
1. 现状分析 4
2. 存在的主要问题 4
3. 优化建议 5
二. 空闲状态定时器分析 6
1. PER/T3212 6
2. IMPLTI 7
3. AT 8
4. INT 9
5. SCOUNT 9
6. SINTER 10
三. SDCCH信道建立阶段的定时器分析 10
1. RET 10
2. T9103 11
3. T3101 12
4. T9105 13
5. T3122 14
6. TCIPH 15
四. TCH信道建立阶段定时器分析 16
1. T9108 16
2. T9103 17
3. T10（BSC） 18
4. T10（MSC） 19
5. T11 20
6. T3107 21
7. TREES 23
五. TCH信道保持阶段定时器分析 23
1. T200 23
2. N200 24
3. ARLT 24
4. RLT 25
六. 切换阶段定时器分析 27
1. T7 27
2. TQHO 28
3. THORE 29
4. T9113 29
5. THOCO 30
6. T8 31
7. THRHO 32
8. T3103 33
9. T3105_D 34
10. T3105_F 35
11. NY1 37
七. 信道释放阶段定时器分析 37
1. T305 37
2. T308 38
3. T9104 39
4. TCLEA 40
5. TCLHO 41
6. T3109 42
7. T3111 43
8. T9101 44
八. 总结 45

一. 2G定时器现网设置
1. 现状分析
通过对**现网42个定时器和计数器的设置分析，**现网定时器和计数器的设置均比较合理，符合各项功能的原则要求，且全部满足定时器之间的约束关系。
在42个定时器和计数器中，有12个定时器和计数器的设置依据**现网的情况进行过优化调整，详细信息请见下表：
参数英文名称
**取值
（诺西）
默认值
所属网元
单位
PER/T3212
7.9小时
0.5
BTS
Hour
T9105
20s
10
BSC
S
T10
14s
8
BSC
S
T3107
10s
6
BSC
S
T200F
280ms
240
BTS
ms
T200S
280ms
260
BTS
ms
N200
34
——
BTS

T7
30s
20
BSC
S
T305
10s
30
MSC
S
T308
5s
30
MSC
S
T9104
15s，20s
15
BSC
S
T3109
15s
12
BSC
S
上述定时器的调整对于改善掉话率，提高接通率有一定的辅助作用，在一些弱覆盖、快衰落或干扰较高的无线环境内，可以减少掉话，增加客户接入网络的概率，对于客户感知的提高有一定的好处。另一方面，为了保证用户感知，这些TIMER的设置也会增加异常情况下的资源释放时长。
2. 需进一步探讨的内容
考虑到T200和N200参数难以修改，我们以该参数为基础，以参数间的约束为计算规则，综合考虑客户的感知对GSM网络的主要定时器建议如下（其中不需要修改的定时器没有列出），鉴于定时器和计数器的约束关系复杂，影响面大，以下建议还需要经过论证。
参数中文名称
参数英文名称
**取值
**取值
所属网元
单位
取值范围
默认值
讨论取值
备注
空闲状态
INT
3.5s

MSC
10ms
[50,3000]
3.5
5.5
结合场景研究
SD建立阶段
SLO
1s
0.5s

12(0.5s）
保留
T9105
20s

BSC
S
[2,240]
10
10
保留
TCH建立阶段
T3107
10s
13.5s
BSC
S
[3.5,28]
6
10
保留
T10(MSC)
15s

MSC
S
[5,30]
15
17
保留
T11
20s
10s
MSC
100ms
[10,30]
20
15
保留
TCH保持阶段
T200F
280ms
166ms
BTS
ms
[200,1260]

240
保留
T200S
280ms

BTS
ms
[220,1260]

260
保留
切换阶段
T3103
6s
19.5s
BSC
S
[3.5,28]
6
10
结合场景研究
T7
30s

BSC
S
[5,30]
20
20
保留
Tqho
20s

MSC
100ms
[10,30]
20
15
保留
Thoco
15s

MSC
100ms
[2,30]
15
13
保留
NY1
10

BTS
次
[5,35]
5
5
结合场景研究
释放阶段
T9104
15s，20s

BSC
S
[5,30]
15
15
统一取值
T3109
15s
14.4s
BSC
S
[8,15]
12
10
结合场景研究
全部参数：
二. 空闲状态定时器分析
参数总表
参数中文名称
参数英文名称
**取值
设备默认取值
建议取值
所属网元
取值范围
单位
空闲状态
PER/T3212
7.9小时
0.5

BTS
0...25.5 h, step 0.1 h
Hour
IMPLTI
08-10

MSC
[00-06,255-59]
HH-MM
AT
1
1
1
MSC
[0,5]

INT
3.5s
3.5
3.5
MSC
[50,3000]
s
SCOUNT
2
2
2
MSC
[0,5]

SINTER
3s
3
3
MSC
[50,1000]
s

1. PER/T3212
1) 参数现网分布
T3212取值
取值个数
取值百分比
7.9
ALL
100.00%
总计
ALL
100.00%
2) 参数设置说明
l 作用：周期性位置更新定时器
l 启动：MM业务或MM信令终止；即在定时器还没有启动的情况下，MS每次进入 NORMAL SERVICE 或ATTEMPTing TO UPDATE 的子状态MM IDLE时启动此定时器
l 停止：MM业务或MM信令启动
(1) 在MS离开MM IDLE状态后，定时器T3212将保持，即定时器不再计时但会保留当前时间值并在下次开始时继续此时间值计时；
(2) 定时器停止（在下次开始时按初始值计时）：
--- 收到LOCATION UPDATING ACCEPT或LOCATION UPDATING REJECT消息；
---收到AUTHENTICATION REJECT消息；
---除了最近的业务状态为LIMITED SERVICE时，收到第1条MM消息或在MM连接建立时加密模式设置完成；
---MS已经响应了寻呼，并且之后已经收到除RR消息的第1条正确的层3消息；
---定时器超时；
---MS去激活（手机关机或SIM移走）
l 超时：定时器超时后，MS发起周期性位置更新并置定时器为初始值；当定时器超时后MS处于非Idle状态，位置更新将延迟到MS进入Idle状态再启动
l 取值：0-25.5 （1小时）；此参数在BTS中设置，在系统消息3中下发给MS
3) 参数使用策略
l 参数设置规则：周期太短，也会带来以下问题： 1）网络的信令流量大增，增加SDCCH负荷，严重时会影响系统中各实体的处理能力； 2）增大移动台的功耗，降低移动台的平均待机时间。
l **现网有193个LAC，VLR平均登记用户超过1800万，因此周期性位置更新的设置策略对于网络稳定性有较大影响。 同时，周期性位置更新的时长对用户MS终端的待机时长也有较大影响，频繁的周期性位置更新，会加大MS终端与网络联络的次数，增加MS终端上行信令流量（终端耗电），增加网络信令负荷。
l 针对T3212的设置值，**做过专题分析。
l 结合以上因素，**现网PER参数统一设置为7.9小时，在此种参数设置情况下，用户的MS终端每7.9小时进行一次周期性位置更新，也就是在用户没有主动与网络通信的情况下，每7.9小时，MS终端才会发送一次周期性位置更新请求，。
4) 与其他参数的关联性分析
l 交换机侧IMPLICIT DEREGISTRATION大于T3212的设置值，这两个值均取整数。
l 如果T3212大于交换机侧IMPLICIT DEREGISTRATION，用户不做LAC位置更新或开关机等，到达IMPLICIT DEREGISTRATION时间后网络会认为用户关机，导致用户无法被叫
2. IMPLTI
1) 参数现网分布
**现网交换机均设置为8小时10分钟。
2) 参数设置说明
l 当MS进行完一个事件行为后，网络将记录此终端事件结束的时间。
l 当终端和网络再次进行交互后，网络将重新进行记录。
l 当一个呼叫或一个短信进来的时候，VLR比较上一次用户处于active状态的时间和此参数限制的时间；如果达到了此时间限制，网络认为此用户不在其网络覆盖内，并将其状态置为不可到达状态（IMSI detach flag）。但用户的数据不被删掉。
l 如果IMSI 处于detach状态，进来的incoming call将会被中断，就不paging此用户，节省系统资源，降低无线负荷。
3) 参数使用策略
一般应该设置为比两倍的周期性位置更新要长一些。 根据BSC方面的建议，如果周期性位置更新设置的时间是7.9小时，则建议Implicit IMSI Detach的时间设置为8小时10分钟
4) 与其他参数的关联性分析
这个时间的定义应该比周期性位置更新时间要长，但比Loitering时间要短。
3. AT
1) 参数现网分布
**现网交换机下的LAC均设置为1。
2） 参数设置说明
l 取值范围：0-5
在交换机VLR参数中存在RTPMTC参数，其意义如下：

l 先TMSI寻呼，再IMSI寻呼，AT指明LAC级别重复寻呼的次数。
l 如AT等于1，RTPMTC=Y，实际上执行了2次TMSI和IMSI寻呼。
l A接口寻呼消息发送顺序如下：
Paging （TMSI ）
Paging （TMSI ）
Paging （IMSI ）
Paging （IMSI ）
3） 参数使用策略
按照现网无线情况进行重复寻呼次数设置
4） 与其他参数的关联性分析
与INT共同决定了LAC寻呼的次数和寻呼间隔。
4. INT
2) 参数现网分布
**现网交换机下的LAC均设置为3.5s。
2） 参数设置说明
l 取值范围：[0.5s,30s]
l 启动：MSC向BSC发送PAGING REQUEST消息
l 停止：收到BSC发来的PAGING RESPONE消息
l 超时：定时器超时后，MSC重发寻呼消息，并重新启动T3113定时器；重发次数由AT参数定义。
5） 参数使用策略
设置过小，有助于降低接入时延，但会加大重呼失败的几率；设置过大，则会加大接入时延。
6） 与其他参数的关联性分析
与INT共同决定了LAC寻呼的次数和寻呼间隔。

5. SCOUNT
1) 参数现网分布
**现网交换机均设置为2。
2） 参数设置说明
· 此参数定义某一个单一的Search可以重复的次数，为了节省无线资源建议不要设置次数较多。
· Search其意义基本等同于Paging。当VLR数据库中该被叫用户的LAC位置信息丢失或不正确时进行的SERCH全局寻呼过程。
3） 参数使用策略
按照现网无线情况进行设置
4）与其他参数的关联性分析
与SINTER共同决定了SEARCH寻呼的次数和寻呼间隔。
6. SINTER
1) 参数现网分布
**现网交换机均设置为3秒
2） 参数设置说明
此参数用于定义用于Search Request的响应等待的时间。
1） 参数使用策略
按照现网无线情况进行设置
2） 与其他参数的关联性分析
与SCOUNT共同决定了SEARCH寻呼的次数和寻呼间隔。
三. SDCCH信道建立阶段的定时器分析
l 参数总表
参数中文名称
参数英文名称
**取值
设备默认取值
建议取值
所属网元
取值范围
单位
SD建立阶段
RET
4
4
4
BTS
1，2，4，7
次
T9103
2s
2

BSC

S
T3101
3s
3
3
BSC
[1,5]
S
T9105
20s
10

BSC
[2,240]
S
T3122
6s
6
6
BSC
[2,10]
S
Tciph
15s
15
10
MSC
[5,20]
S
1. RET
1) 参数现网分布
RET取值
取值个数
取值百分比
4
ALL
100.00%
总计
ALL
100.00%

2) 参数设置说明
l 移动站在启动立即指配过程时（如移动台需位置更新、启动呼叫或响应寻呼时）将在RACH信道上向网络发送“信道请求”消息。由于RACH是一个ALOH信道，为了提高移动台接入的成功率，网络允许移动台在收到立即指配消息前发送多个信道请求消息。最多允许重发的次数则由参数“最大重发次数（RET）”确定。
l 网络中每个小区的最大重发次数是可以由网络操作员设置的。一般地，M越大，试呼的成功率越高，接通率也越高，但同时RACH信道、CCH信道和SDCCH信道的负荷也随之增大。在业务量较大的小区，若最大重发次数过大，容易引起无线信道的过载和拥塞，从而使接通率和无线资源利用率大大降低。相反，若最大重发次数过小，会使移动台的试呼成功率降低而影响网络的接通率。因此合理地设置每个小区的最大重发次数是充分发挥网络无线资源和提高接通率的重要手段。最大重发次数M的设置通常可以参考下列方法：
• 对于小区半径在3公里以上，业务量较小的地区（一般指郊区或农村地区），RET可以设置为7，以提高移动台接入的成功率。
• 对于小区半径小于3公里，业务量一般的地区（指城市的非繁忙地区），RET可以设置为4。
• 对于微蜂窝，建议RET设置为2。
• 对于业务量很大的微蜂窝区和出现明显拥塞的小区，建议RET设置为1。
3) 参数使用策略
目前**全网的话务量较大，而且小区的平均覆盖距离仅有600多米，在保证接通率但不影响网络负荷的情况下，**RET设为4。
4) 与其他参数的关联性分析
2. T9103
1) 参数现网分布

T9103取值
取值个数
取值百分比
2s
ALL
100.00%
总计
ALL
100.00%

2) 参数设置说明
l 作用：监控信道激活流程 ；
l 启动：当BSC发送CHANNEL_ACTIVATE消息给BTS时，该计数器计时开始；
l 停止：当收到BTS发送的CHANNEL_ACTIVATION_ACK或CHANNEL_ACTIVATION_NACK消息后计数器停止计时；
l 超时： 当T9103超时，BSC会发送RF_CHANNEL_REL消息到BTS；
l T9103触发图示

T9103 timer activation

T9103 timer expiry
3) 参数使用策略
在NSN系统内，T9103固定设置为2s
4) 与其他参数的关联性分析
3. T3101
1) 参数现网分布
T3101取值
取值个数
取值百分比
3s
ALL
100.00%
总计
ALL
100.00%

2) 参数设置说明
l 用于控制立即指派(immediate assignment)过程耗时的BSC计时器；
l 启动：当BSC发送（IMMEDIATE_ASSIGN_CMD)系统消息给BTS时，该计数器计时开始；
l 停止：当收到MS发送的（ESTABLISH_IND)消息时，计数器停止；
l 超时：当T3101超时，由BSC发送一条（RF_CHANNEL_REL)消息给BTS；
l T3101触发图示

T3101 timer activation

T3101 timer expiry
3) 参数使用策略
此定时器设置越长，系统无效占用的时间也就越长；当通过OMC-R原始报告发现重复分配较多时，应适当减小该定时器；建议在信令资源比较紧张且重复分配较严重的地区将T3101设为3s。**现网T3101全部设置为3s。
4) 与其他参数的关联性分析
4. T9105
1) 参数现网分布
T9105取值
取值个数
取值百分比
20s
ALL
100.00%
总计
ALL
100.00%

2) 参数设置说明
l T9105用于监控SCCP connect流程；
l 启动：当BSC发送SCCP_CONNECTION_REQ消息给MSC时，该计数器计时开始；
l 停止：当BSC收到MSC发送的SCCP_CONNECTION_CONFIRM或SCCP_CONNECTION_REFUSED消息后计数器停止计时；
l 超时： 当T9105超时，BSC会发送(CHANNEL_REL)消息经BTS送给Ms；
l T9105触发图示

T9105 timer activation

T9105 timer expiry
3) 参数使用策略
T9105用于监控SCCP connect流程，超时后会向Ms发送Channel release。该Timer设置过短，会造成信道错误释放，设置过长会造成信道资源浪费。该Timer的设置值范围是2~240s，该Timer对无线侧掉话等KPI没有明显影响，只是对MSC侧信道资源的利用率有影响，因此，适当加长该Timer，可以避免信道误释放。因此，**现网T9105全部设置为20s。
4) 与其他参数的关联性分析
5. T3122
1) 参数现网分布

T3122取值
取值个数
取值百分比
6s
ALL
100.00%
总计
ALL
100.00%

2) 参数设置说明
l 此计时器限定了移动台在第一次试呼失败的情况下，在发起新试呼前的必须等待的时间。目的是防止移动台反复试呼造成不必要的SDCCH信令信道的拥塞；
l 启动：当MS收到BTS发送的（IMMEDIATE_ASSIGNMENT_REJECT)消息时，该计数器计时开始；
l 停止：当MS重选到另外一个小区后计数器停止计时；
l 超时： 当T3122超时，MS会发送一条新的（CHANNEL_RQUEST)消息；
l T3122触发图示

T3122 timer activation and expiry
3) 参数使用策略
T3122设置目的是防止移动台反复试呼造成不必要的SDCCH信令信道的拥塞。该Timer设置过短，会发生Ms试呼失败后频繁发送接入请求，造成SDCCH信令信道拥塞，如果设置过长，可能会在没有其他可重选小区并且服务小区服务质量较差的情况下发生无法接入网络的情况。因此，**现网T3122全部设置6s。
4) 与其他参数的关联性分析
6. TCIPH
1） 参数现网分布
**现网交换机均设置为15秒

2） 参数设置说明
该参数定义了收到CIPHER MODE COMPLETE的定时器时长。
参数范围是50-200(5-20秒)
启动：发送CIPHERING MODE COMMAND
停止：收到CIPHERING MODE COMPLETE
超时处理：触发1653告警，同时呼叫中止，产生B15H的CLEAR CODE。

3）参数使用策略
目前按照系统默认值设置
3） 与其他参数的关联性分析
无
四. TCH信道建立阶段定时器分析
l 参数总表
参数中文名称
参数英文名称
**取值
设备默认取值
建议取值
所属网元
取值范围
单位
TCH建立阶段
T9108
2
2

BSC

S
T9103
2s
2

BSC

S
T10
14s
8
8
BSC
[4,30]
S
T11
20s
20
20
MSC
[10,30]
S
T3107
10s
6
6
BSC
[3.5,28]
S
Trees
10s
10
10
MSC
[1,30]
S

1. T9108
1) 参数现网分布

T9108取值
取值个数
取值百分比
2s
ALL
100.00%
总计
ALL
100.00%

2) 参数设置说明
l T9108监控PHYSICAL CONTEXT REQUEST流程；
l 启动：当BSC发送（PHYSICAL CONTEXT REQUEST)消息给BTS时，该计数器计时开始；
l 停止：当收到BTS发出的（PHYSICAL CONTEXT CONFIRM)消息后计数器停止计时；
l 超时： 当T9108超时，会发送一条(ASSIGNMENT_FAILURE)消息给MSC；
l T9108触发图示

T9108 timer activation

T9108 timer expiry
3) 参数使用策略
此参数不可以修改，固定设置为2s。
4) 与其他参数的关联性分析
2. T9103
1) 参数现网分布
目前全网设置值为2S
2) 参数设置说明
l 含义：T9103监控信道激活流程 ；
l T9103启动：当BSC发送（CHANNEL_ACTIVATE)消息给BTS时，该计数器计时开始；
l T9103中止：当收到BTS发送的(CHANNEL_ACTIVATION_ACK)或（CHANNEL_ACTIVATION_NACK)消息后计数器停止计时；
l T9103超时： 当T9103超时，BSC会发送(RF_CHANNEL_REL)消息到BTS；
图示：

3) 参数使用策略
此参数不可以修改，固定设置为2s。
4) 与其他参数的关联性分析
无
3. T10（BSC）
1) 参数现网分布
目前全网设置值为14S
2) 参数设置说明
l 含义：T10监控分配过程；
l T10启动：在BSC发送PHYSICAL_CONTEXT_REQUEST信息到BTS前。
l T10中止：MS发送ASSIGNMENT_COMPLETE 或 ASSIGNMENT_FAILURE到BSC；
l T10超时：当T10超时，BSC发送ASSIGNMENT_FAILURE信息到MSC；
l 图示：

l 取值范围：4s～14s
l 默认值：8S
3) 参数使用策略
设置规范：
T10设置时间必须大于T3103 & T3107，通常T10比T3107长2s；
4) 与其他参数的关联性分析
无
4. T10（MSC）
5) 参数现网分布
目前全网设置值为15S
6) 参数设置说明
l 含义：T10监控指配请求过程；
l T10启动：MSC向BSC发送ASSIGNMENT REQUEST消息。
l T10中止：
(1) MSC收到BSC发来的ASSIGNMENT COMPLETE消息
(2) MSC收到BSC发来的ASSIGNMENT FAILURE消息
(3) MSC收到BSC发来的HANDOVER REQUIRED消息(BSC间的直接重试)
l T10超时：定时器超时后，MSC调用呼叫清除进程
l 图示：

l 取值范围：5s～30s
l 默认值：15S
7) 参数使用策略
设置规范：
T10设置时间必须大于T9103+T3107+5
8) 与其他参数的关联性分析
无
5. T11
1) 参数现网分布
目前**现网交换机均设置为20秒
2) 参数设置说明
l 该参数定义了交换机侧最大排队时长。
l 启动：收到BSC发来的QUEUEING IND
l 停止：收到BSC发来的ASSIGNMENT COMPLETE
l 超时：触发1653告警，呼叫中止产生B1AH的CLEAR CODE
l 注：BTS上最大排队时间设为：15s，默认值为10s，呼叫10s，切换5s。
3) 参数使用策略
目前按照系统默认值设置
4) 与其他参数的关联性分析
需大于BTS上的最大排队时间。
6. T3107
1) 参数现网分布
目前全网设置值全部为10S
2) 参数设置说明
l 含义：BSC计时器用于限制执行TCH分配指令的时长，适用小区内切换的TCH分配或呼叫的信道分配；
l T3107启动：当BSC下发（ASSIGNMENT_CMD)消息经BTS给MS时，该计数器计时开始；
l T3107中止：当BSC收到MS上传的（ASSIGNMENT_CMPL)或（ASSIGNMENT_FAILURE)消息时，T3107停止计时；
l T3107超时： 当T3107超时，新老信道都会释放掉，所有正常MS的连接也会清除，（ASSIGNMENT_FAILURE)消息会上传至MSC。如果是小区内切换，（CLEAR_REQUEST)消息会被送到MSC；
图示：

取值范围：3.5~10S
默认值：6S
3) 参数使用策略
4) 与其他参数的关联性分析
7. TREES
1） 参数现网分布
目前**现网交换机均设置为10秒
2） 参数设置说明
l 该参数定义了最大呼叫重建等待时长
l 参数范围：1-30秒.
l 启动：收到BSC发来的CLEAR REQUEST（掉话）
l 停止：收到BSC发来的RE_ESTABLISHMENT REQ
l 超时：呼叫中止，产生B13H/B1BH的CLEAR CODE
3） 参数使用策略
目前按照系统默认值设置
4） 与其他参数的关联性分析
无
五. TCH信道保持阶段定时器分析
l 参数总表
参数中文名称
参数英文名称
**取值
设备默认取值
建议取值
所属网元
取值范围
单位
TCH保持阶段
T200
280ms

780
BTS

ms
N200
34

5
BTS

ARLT
20
20
20
BTS
4…64SACCH块 步长4
SACCH块
RLT
20
20
20
BTS
4…64 步长为4
SACCH块

1. T200
1) 参数现网分布
包括T200F（用于FACCH信道）和T200S（SDCCH信道）。目前全网设置值为280ms
2) 参数设置说明
T200定时器（Timer200）是Um接口数据链路层LAPDm中的一个重要的定时器。又因为LAPDm有不同的信道，如SDCCH, FACCH, SACCH, 不同的信道传送速率不一样，所以要设定不同的定时器值。T200+信道类型指的是在该信道上的T200值。T200定时器是防止数据链路层数据发送过程死锁的定时器，数据链路层的作用就是将容易出差错的物理链路改造成顺序的无差错的数据链路。 在这个数据链路两端通讯的实体采用确认重发的机制。也就是说，每发送一个消息都要对端确认收到。在不可知的情况下，如果这条消息丢失，会出现双方都等待的情况，此时系统死锁。因此，在发送一方要设立定时器，当定时器溢出，发方认为收方没有收到消息，就会重新发送。

3) 参数使用策略
对于T200策略，我们建议：
Ø 在最早可能的时机发起帧的必要的重传；
Ø 如果由于对等实体某些原因而响应延迟，在收到并处理对端的下一帧之前T200不应超时；
Ø 如果T200超时，并且没有其他的帧优先发送，则应在此消息块中发送其重复帧；
Ø 在下一个PH-READY-TO-SEND 指示后立即启动
**网络按照以上策略考虑统一设置成280ms.
4) 与其他参数的关联性分析
(N200+1)T200<10s，且大于RLT
2. N200
1) 参数现网分布
目前全网设置值为34
2) 参数设置说明
N200超时后的重发次数,NSN对于此参数固化于设备中，不可调。
FACCH/Full Rate: 34 times
FACCH/Half Rate: 29 times2nU"YTE
aS(
3) 参数使用策略
此参数固化不可调
4) 与其他参数的关联性分析
(N200+1)T200<10s，且大于RLT
3. ARLT
1) 参数现网分布
ARLT
取值数量
取值百分比
20
24942
99.58%
40
21
0.08%
64
83
0.33%
合计
25046
100.00%

2) 参数设置说明
l 此参数是与AMR相配合的参数，与RLT的意义相同。
l 当移动台在通信过程中话音（或数据）质量恶化到不可接受，且无法通过射频功率控制或切换来改善时（即所谓的无线链路故障），移动台或者启动呼叫重建，或者强行拆链。由于强行拆链实际上引入一次“掉话”的过程，因此必须保证只有在通信质量确实已无法接受（通常的用户已不得不挂机）时，移动台才认为无线链路故障。为此GSM规范规定，移动台中需有一计数器S，该计数器在通话开始时被赋予一个初值，即参数－－“无线链路超时”的值。若每次移动台在应该收到SACCH的时刻无法译出一个正确的SACCH消息时，S减1。反之，移动台每接收到一正确的 SACCH消息时，S加2，但S不可以超过参数无线链路超时的值。当S计到0时，移动台报告无线链路故障。
3) 参数使用策略
参数“无线链路超时”的大小会影响网络的断话率和无线资源的利用率。因此网络操作员设置适当的数值至关重要。该参数的设置与系统的实际应用情况密切相关，一般可以参考下列规则：
• 在业务量稀少地区（一般指边远地区），该参数建议设置在52～64之间。
• 在业务量较小，覆盖半径较大（一般指郊区或农村地区），该参数建议设置在36～48之间。
• 在业务量较大的地区（一般指城市），该参数建议设置在20～32之间。
• 在业务量很大的地区（通常由微小区覆盖），该参数建议设置在4～16之间。
• 对于存在明显盲点的小区，或发现在移动过程中断话现象严重的地区建议将此参数适当增大。
**业务量很大，RLT设置为20
4) 与其他参数的关联性分析
无
4. RLT
1) 参数现网分布

RLT
取值数量
取值百分比
20
24732
98.75%
40
22
0.09%
64
292
1.17%
合计
25046
100.00%

2) 参数设置说明
当移动台在通信过程中话音（或数据）质量恶化到不可接受，且无法通过射频功率控制或切换来改善时（即所谓的无线链路故障），移动台或者启动呼叫重建，或者强行拆链。由于强行拆链实际上引入一次“掉话”的过程，因此必须保证只有在通信质量确实已无法接受（通常的用户已不得不挂机）时，移动台才认为无线链路故障。为此GSM规范规定，移动台中需有一计数器S，该计数器在通话开始时被赋予一个初值，即参数－－“无线链路超时”的值。若每次移动台在应该收到SACCH的时刻无法译出一个正确的SACCH消息时，S减1。反之，移动台每接收到一正确的 SACCH消息时，S加2，但S不可以超过参数无线链路超时的值。当S计到0时，移动台报告无线链路故障。
3) 参数使用策略
参数“无线链路超时”的大小会影响网络的断话率和无线资源的利用率。因此网络操作员设置适当的数值至关重要。该参数的设置与系统的实际应用情况密切相关，一般可以参考下列规则：
• 在业务量稀少地区（一般指边远地区），该参数建议设置在52～64之间。
• 在业务量较小，覆盖半径较大（一般指郊区或农村地区），该参数建议设置在36～48之间。
• 在业务量较大的地区（一般指城市），该参数建议设置在20～32之间。
• 在业务量很大的地区（通常由微小区覆盖），该参数建议设置在4～16之间。
• 对于存在明显盲点的小区，或发现在移动过程中断话现象严重的地区建议将此参数适当增大。
**业务量很大，RLT设置为20
4) 与其他参数的关联性分析
六. 切换阶段定时器分析
l 参数总表
参数中文名称
参数英文名称
**取值
设备默认取值
建议取值
所属网元
取值范围
单位
切换阶段
T7
30s
20
20
BSC
[5,30]
S
Tqho
20s
20
20
MSC
[10,30]
S
Thore
10s
10
10
MSC
[2,20]
S
T9113
13s
13
13
BSC
[8,30]
S
Thoco
15s
15
15
MSC
[2,30]
S
T8
12s
12
12
BSC
[8,30]
S
Ttrho
15s
15
15
MSC
[0,60]
S
T3103
6s
6
6
BSC
[3.5,28]
S
T3105_D
0.28
0.28

BSC

S
T3105_F
0.1
0.1

BSC

S
.
1. T7
1) 参数现网分布

T7取值
取值个数
取值百分比
30s
ALL
100.00%
总计
ALL
100.00%

2) 参数设置说明
l T7监视BSC发送两次HANDOVER_REQUIRED消息至MSC的时间间隔；
l 启动：当BSC发送HANDOVER_REQUIRED信息至MSC，T7开始计时；
l 停止：当MSC响应HANDOVER_COMMAND信息或HANDOVER_REQUIRED_REJECT信息至BSC，T7计时结束；BSC发送下条HANDOVER_REQUIRED信息的时间必须大于MinIntBetweenUnsuccHoAttempt
l 超时：在执行外部切换的情况下，当T7计时超时，立即重复HANDOVER_REQUIRED过程；
l T7触发图示

T7 timer activation

T7 timer expiry
3) 参数使用策略
将T7设置值从最小值改为默认值，再减小到最小值的过程中，T7超时会相应减小，由此可见， T7设置较大有利于减小T7超时次数，从而减小因T7超时可能导致的不能及时切换而产生的掉话的几率。因此，**现网的T7设置比默认值稍大，设置为30s，因此会减少由于T7超时可能导致的不能及时切换而产生的掉话几率。
4) 与其他参数的关联性分析
2. TQHO
1） 参数现网分布
目前**现网交换机均设置为20秒
2） 参数设置说明
l 该参数定义了切换过程中的最大排队时间
l 取值范围10-30秒.Start :
l 启动：收到排队指
