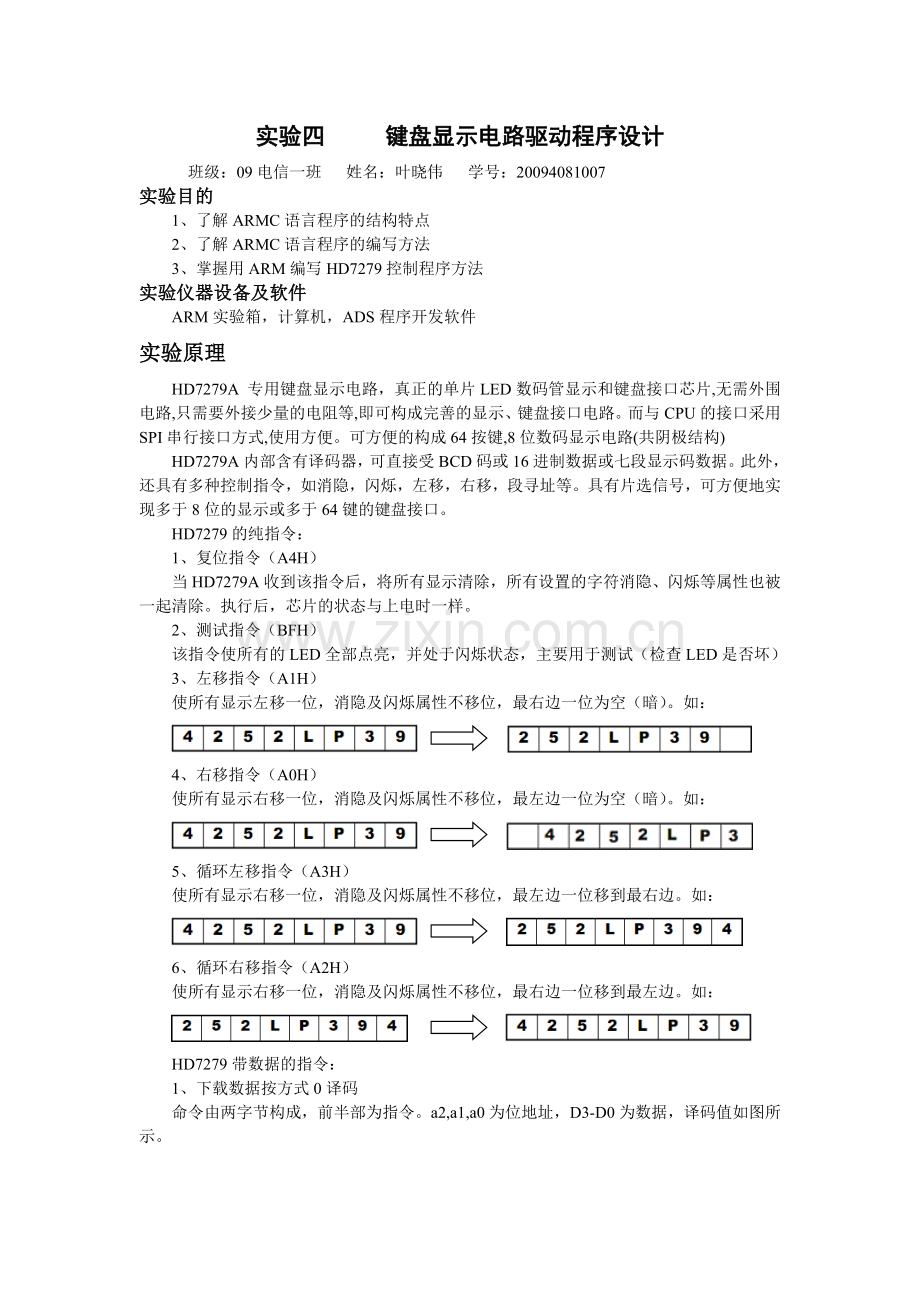

实验四 键盘显示电路驱动程序设计
班级：09电信一班 姓名：叶晓伟 学号：20094081007
实验目的
1、了解ARMC语言程序的结构特点
2、了解ARMC语言程序的编写方法
3、掌握用ARM编写HD7279控制程序方法
实验仪器设备及软件
ARM实验箱，计算机，ADS程序开发软件
实验原理
HD7279A 专用键盘显示电路，真正的单片LED数码管显示和键盘接口芯片,无需外围电路,只需要外接少量的电阻等,即可构成完善的显示、键盘接口电路。而与CPU的接口采用SPI串行接口方式,使用方便。可方便的构成64按键,8位数码显示电路(共阴极结构)
HD7279A内部含有译码器，可直接受BCD码或16进制数据或七段显示码数据。此外，还具有多种控制指令，如消隐，闪烁，左移，右移，段寻址等。具有片选信号，可方便地实现多于8位的显示或多于64键的键盘接口。
HD7279的纯指令：
1、复位指令（A4H）
当HD7279A收到该指令后，将所有显示清除，所有设置的字符消隐、闪烁等属性也被一起清除。执行后，芯片的状态与上电时一样。
2、测试指令（BFH）
该指令使所有的LED全部点亮，并处于闪烁状态，主要用于测试（检查LED是否坏）
3、左移指令（A1H）
使所有显示左移一位，消隐及闪烁属性不移位，最右边一位为空（暗）。如：

4、右移指令（A0H）
使所有显示右移一位，消隐及闪烁属性不移位，最左边一位为空（暗）。如：

5、循环左移指令（A3H）
使所有显示右移一位，消隐及闪烁属性不移位，最左边一位移到最右边。如：

6、循环右移指令（A2H）
使所有显示右移一位，消隐及闪烁属性不移位，最右边一位移到最左边。如：

HD7279带数据的指令：
1、下载数据按方式0译码

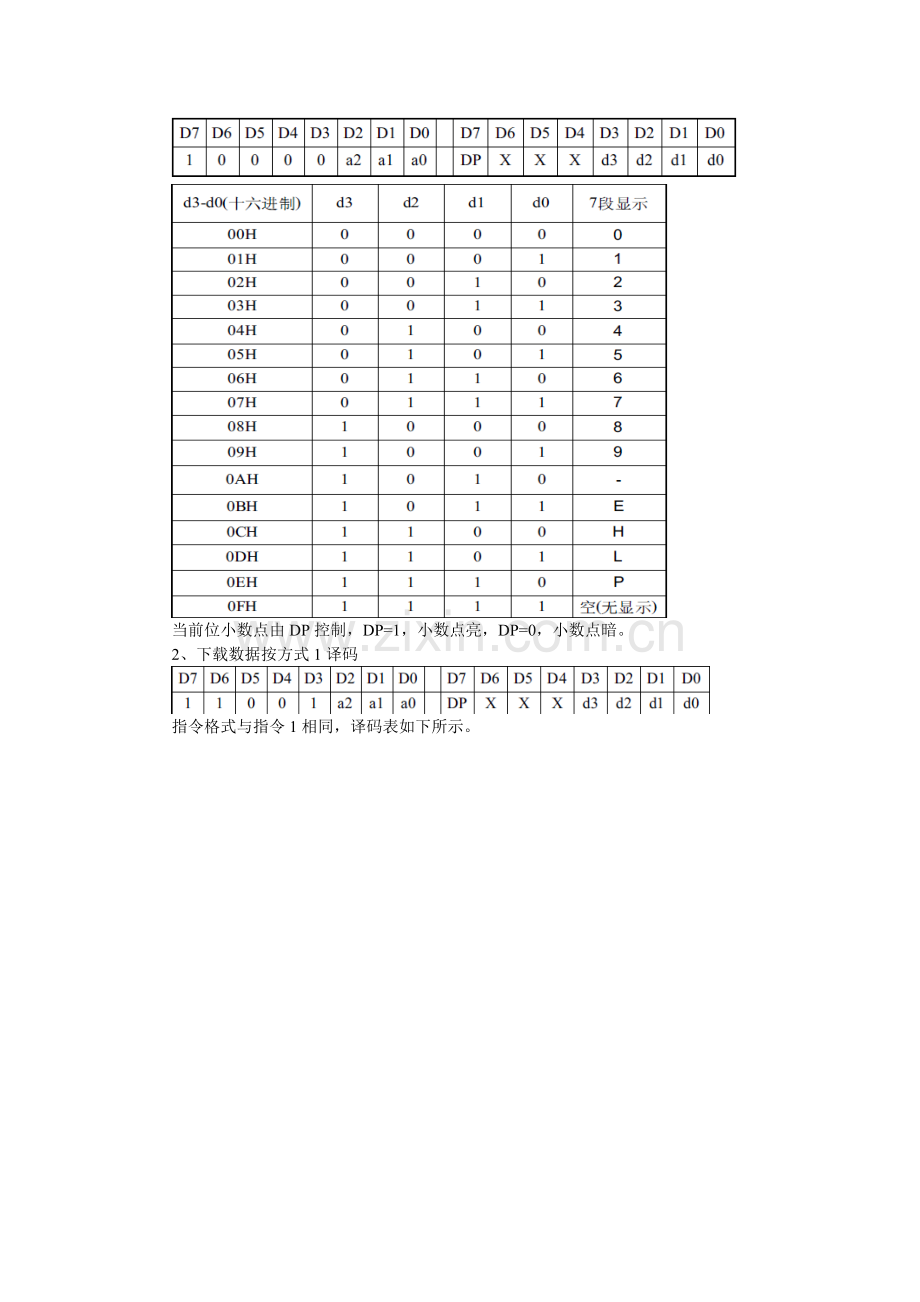

命令由两字节构成，前半部为指令。a2,a1,a0为位地址，D3-D0为数据，译码值如图所示。

当前位小数点由DP控制，DP=1，小数点亮，DP=0，小数点暗。
2、下载数据按方式1译码

指令格式与指令1相同，译码表如下所示。

3、下载数据但不译码

指令格式如上图所示。当指令第二字节的位为1时，相应段点亮。
4、闪烁控制88H

此命令控制各数码管的闪烁情况。D8-D1中的位为1时，对应位闪烁。上电默认不闪烁。
5、消隐控制98H

D8-D1控制数码管的消隐状态。为1时，数码管消隐，为0时，正常显示。输入的数据至少有一位为0。输入全为0时，命令将被忽略。
6、读键盘命令

该指令从HD7279中读出当前按键编码。编码范围是0-3FH。当HD7279收到读指令时，此时按键无效，将返回0FFH。
实验内容
1、编写程序控制HD7279显示学号
HD7279驱动程序包含接口读写程序、HD7279发命令、收数据程序、初始化程序等，在ARM7279.C文件中给出。
在HD7279显示学号功能，只要往7279数据存储器中写入数据即可。程序如下：
write7279(decode1+p,i & 0x0f); //i为显示的内容, p为显示的位置 0-7
2、编写程序控制HD7279芯片，根据当前按键情况，改变显示内容
按键信息在中断服务程序读取，主程序根据到的数据，向7279发送命令或数据，改变显示内容。
keylast=key_number; //从键值缓冲中读取键值
key_number=0xff; //键缓冲重置
switch(keylast) //根据键值，执行不同功能
{
case 1:
send_byte(disp_lsl); //左移一位
break;
case 2:
send_byte(disp_lsr); //右移一位
break;
。。。
default:
break;
}
实验步骤
1、 连接实验箱与计算机的串口线，打开计算机超级终端，并设定为com1,115200,8,1,0N
2、 连接仿真调试电缆（并口JTAG）
3、 实验箱上电，并在vivi的指示下，按任意键，进入调试程序状态
4、 打开ARM集成开发环境ADS，按要求编写或打开实验程序。
5、 按内容要求编写，调试程序，并记录调试过程和数据。
6、 调试完毕，整理实验箱，并切断实验箱电源。
实验思考题
1、编写程序，在数码管上显示输入的键值。
/*
;************************************************************************************************************
;* 北京精仪达盛科技有限责任公司
;* 研 发 部
;*
;*
;*
;*--------------------------------------------- 文件信息 ----------------------------------------------------
;*
;* 文件名称 : MAIN.c
;* 文件功能 : 所有应用程序的头文件均加在此文件中
;* 补充说明 :
;*-------------------------------------------- 最新版本信息 -------------------------------------------------
;* 修改作者 : ARM7开发小组
;* 修改日期 : 2004/04/25
;* 版本声明 : V1.0.1
;*-------------------------------------------- 历史版本信息 -------------------------------------------------
;* 文件作者 : ARM7开发小组
;* 创建日期 : 2004/04/20
;* 版本声明 : v1.0.0
;*-----------------------------------------------------------------------------------------------------------
;*-----------------------------------------------------------------------------------------------------------
;************************************************************************************************************
;*/
#include "..\INC\config.h"
//显示学号函数
void dispstu_number(void)
{//请在这里编写显示学号程?

write7279(disp_f,0xff); //no flash
write7279(disp_hide,0xff);//no hide
write7279(decode1+0,8 & 0x0f);
write7279(decode1+1,0 & 0x0f);
write7279(decode1+2,4 & 0x0f);
write7279(decode1+3,9 & 0x0f);
write7279(decode1+4,9 & 0x0f);
write7279(decode1+5,0 & 0x0f);
write7279(decode1+6,0 & 0x0f);
write7279(decode1+7,1 & 0x0f);
}

void Main()
{
unsigned char p,keylast;
Target_Init(); //目标初始化
dispstu_number();//显示学号
//while(1); //程序运行到这行时 ，停止运行。
while(1)
{
keylast=key_number; //取出按键值
key_number=0xff; //按键值重置为无按键
switch(keylast)
{
case 0:
write7279(cmd_test,cmd_test); //测试键
write7279(disp_f,0xff); //no flash
write7279(disp_hide,0xff);//no hide
dispstu_number();
p=0;
break;
case 1:
write7279(disp_lsl,disp_lsl); //logic shift left 1 data
break;
case 2:
write7279(disp_lsr,disp_lsr); //logic shift right 1 data
break;
case 3:
write7279(disp_rol,disp_rol); //循环左移
break;
case 4:
write7279(disp_ror,disp_ror); //循环右移
break;
case 5:
if (p>7)
p=0;
write7279(disp_hide,~(1<<p));//hide data according p
p++;
break;
case 6:
if (p>7)
p=0;
write7279(disp_f,~(1<<(p)));
p++;
break;
case 7:
if (p>0x40)
p=0;
write7279(disp_bit,p);
p++;
break;
case 8:
if (p>0x40)
p=0;
write7279(disp_offb,p);
p++;
break;
case 9:
if (p>0x7)
p=0;
write7279(decode1+p,keylast);
p++;
break;
case 10:
if (p>0x7)
p=0;
write7279(decode1+p,keylast);
p++;
break;
case 11:
if (p>0x7)
p=0;
write7279(decode1+p,keylast);
p++;
break;
case 12:
if (p>0x7)
p=0;
write7279(decode1+p,keylast);
p++;
break;
case 13:
if (p>0x7)
p=0;
write7279(decode1+p,keylast);
p++;
break;
case 14:
if (p>0x7)
p=0;
write7279(decode1+p,keylast);
p++;
break;
case 15:
if (p>0x7)
p=0;
write7279(decode1+p,keylast);
p++;
break;
default:
break;
}
keylast=0xff;
Delay(50);
}
}
