框架柱钢筋绑扎.doc

表C1-3 技 术 交 底 记 录
工程名称
唐山市国际会展中心工程
交底部位
会展中心框架柱、墙体钢筋绑扎
工程编号

日 期
2004年3月3日
交底内容：
1、概况
本工程墙柱钢筋绑扎包括框架柱、配电室墙体钢筋绑扎。
2、施工准备
2.1 材料及主要机具：
2.1.1钢筋：Ⅱ级Φ8、Φ10、Φ12、Φ14；
Ⅲ级Φ25、Φ28、Φ32、Φ36。
钢筋必须有出厂材质证明书并现场复试合格；
2.1.2连接钢套筒：有明显的规格标志；
2.1.3 22号绑扎丝、塑料卡等；
2.1.4机具准备
钢筋钩子、撬棍、板子、绑扎架、钢丝刷子、粉笔、尺子等；
2.2作业条件
2.2.1钢筋准备：墙钢筋直螺纹接头套丝已加工完毕；
2.2.2熟悉设计图纸，确定钢筋穿插就位顺序；
2.2.3钢筋切断：应使用砂轮切割机或钢筋切断机，严禁气割下料；
3、操作工艺
3.1绑柱子钢筋：
工艺流程：
套柱箍筋→绑扎竖向受力筋→画箍筋间距线→绑箍筋
3.1.1套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。
3.1.2连接竖向受力筋：柱子主筋立起之后，≥Φ18框架柱钢筋钢筋采用直螺纹套筒连接，<Φ18的钢筋采用搭接连接，接头应符合要求。画箍筋间距线：在立好的柱子的四角竖向钢筋上，按图纸要求用粉笔划箍筋间距线，画好之后，开始绑扎箍筋。
3.1.3柱箍筋绑扎
3.1.3.1按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
3.1.3.2箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
3.1.3.3箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。
3.1.3.4柱箍筋端头应弯成135°，平直部分长度不小于10d（d为箍筋直径）。
技术负责人： 交底人： 接交人：

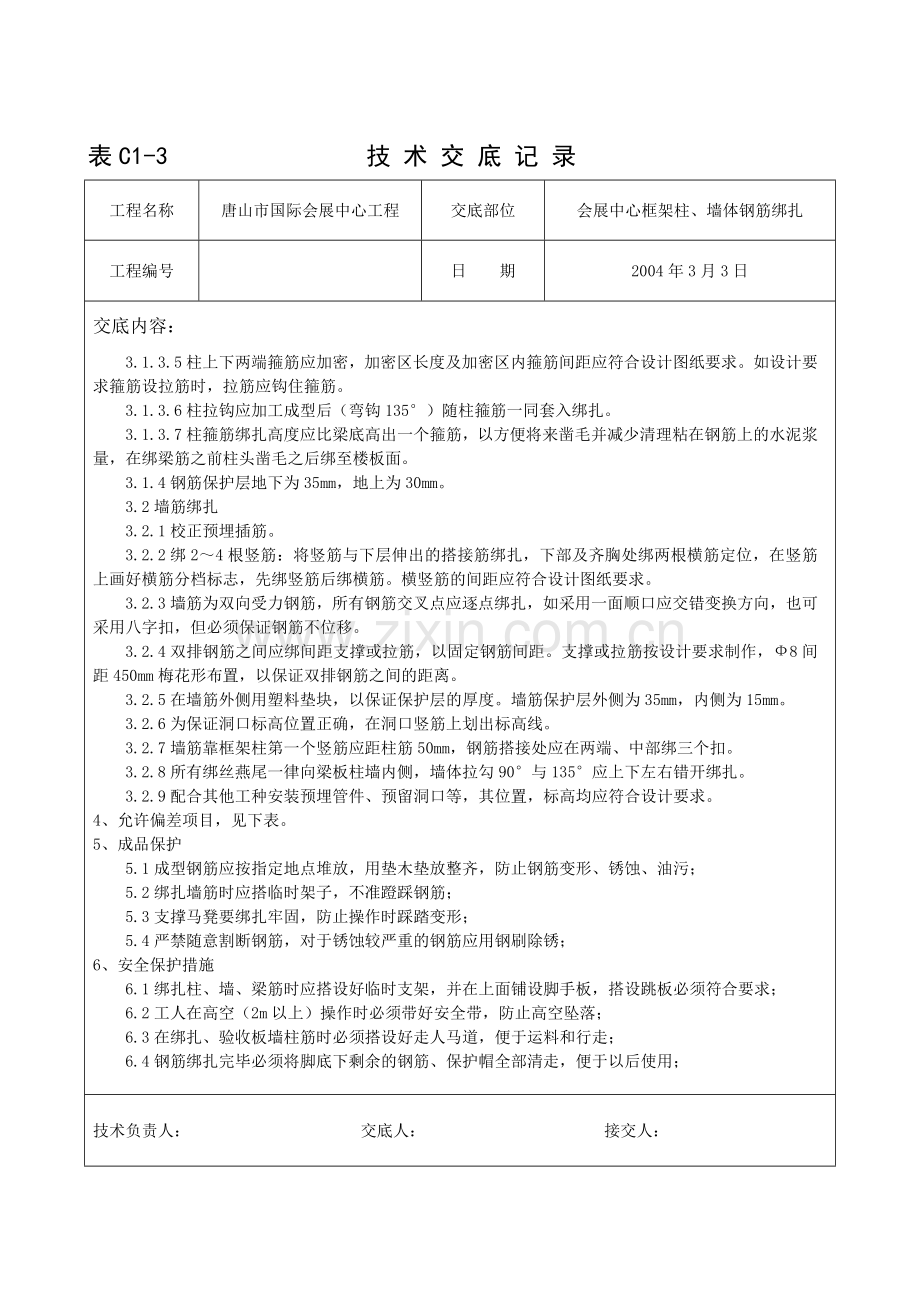

表C1-3 技 术 交 底 记 录
工程名称
唐山市国际会展中心工程
交底部位
会展中心框架柱、墙体钢筋绑扎
工程编号

日 期
2004年3月3日
交底内容：
3.1.3.5柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。如设计要求箍筋设拉筋时，拉筋应钩住箍筋。
3.1.3.6柱拉钩应加工成型后（弯钩135°）随柱箍筋一同套入绑扎。
3.1.3.7柱箍筋绑扎高度应比梁底高出一个箍筋，以方便将来凿毛并减少清理粘在钢筋上的水泥浆量，在绑梁筋之前柱头凿毛之后绑至楼板面。
3.1.4钢筋保护层地下为35mm，地上为30mm。
3.2墙筋绑扎
3.2.1校正预埋插筋。
3.2.2绑2～4根竖筋：将竖筋与下层伸出的搭接筋绑扎，下部及齐胸处绑两根横筋定位，在竖筋上画好横筋分档标志，先绑竖筋后绑横筋。横竖筋的间距应符合设计图纸要求。
3.2.3墙筋为双向受力钢筋，所有钢筋交叉点应逐点绑扎，如采用一面顺口应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。
3.2.4双排钢筋之间应绑间距支撑或拉筋，以固定钢筋间距。支撑或拉筋按设计要求制作，Ф8间距450mm梅花形布置，以保证双排钢筋之间的距离。
3.2.5在墙筋外侧用塑料垫块，以保证保护层的厚度。墙筋保护层外侧为35mm，内侧为15mm。
3.2.6为保证洞口标高位置正确，在洞口竖筋上划出标高线。
3.2.7墙筋靠框架柱第一个竖筋应距柱筋50mm，钢筋搭接处应在两端、中部绑三个扣。
3.2.8所有绑丝燕尾一律向梁板柱墙内侧，墙体拉勾90°与135°应上下左右错开绑扎。
3.2.9配合其他工种安装预埋管件、预留洞口等，其位置，标高均应符合设计要求。
4、允许偏差项目，见下表。
5、成品保护
5.1成型钢筋应按指定地点堆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污；
5.2绑扎墙筋时应搭临时架子，不准蹬踩钢筋；
5.3支撑马凳要绑扎牢固，防止操作时踩踏变形；
5.4严禁随意割断钢筋，对于锈蚀较严重的钢筋应用钢刷除锈；
6、安全保护措施
6.1绑扎柱、墙、梁筋时应搭设好临时支架，并在上面铺设脚手板，搭设跳板必须符合要求；
6.2工人在高空（2m以上）操作时必须带好安全带，防止高空坠落；
6.3在绑扎、验收板墙柱筋时必须搭设好走人马道，便于运料和行走；
6.4钢筋绑扎完毕必须将脚底下剩余的钢筋、保护帽全部清走，便于以后使用；
技术负责人： 交底人： 接交人：

表C1-3 技 术 交 底 记 录
工程名称
唐山市国际会展中心工程
交底部位
会展中心框架柱、墙体钢筋绑扎
工程编号

日 期
2004年3月3日
交底内容：

钢筋安装及预埋件位置的允许偏差值
项次
项 目
允许偏差（mm）
检验方法
1
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
尺量连续三档，取其最大值
2
绑轧钢筋骨架
长
±10
钢尺检查
宽、高
±5
3
受力钢筋
间距
±10
钢尺量两端、中间各一点，取其最大值
排距
±5
保护层厚度
基础
±10
钢尺检查
柱、梁
±5
钢尺检查
墙、板
±3
钢尺检查
4
绑扎箍筋、横向钢筋间距
±20
尺量连续三档，取其最大值
5
钢筋弯起点位置
20
尺量连续三档，取其最大值
6
预埋件
中心线位移
5
尺量检查
水平高差
+3
-0

技术负责人： 交底人： 接交人：
