石拱桥拱圈预制及安装施工.doc

监表02　　分项工程开工申请批复单
承包单位：庆阳市胜利筑路工程建筑有限公司　　　　　　　　 　　　合同号： YY
监理单位：甘肃省交通工程建设监理公司庆阳分公司　　　　　　 　　 编　号：
开工项目：石拱桥拱圈预制及安装
桩号：K48+343
建议开工日期：2009.4.5
计划完工日期：2009.6.30
此项工程负责人：
附件：1、施工放样报验单；
　　2、材料合格签认单；
　　　3、石拱桥基础施工技术方案；
4、砂浆配合比及原材料试验报告单。

承包人：　　　　　　　　　　　　　　　　　日期：
现场监理意见：

本工程可以进行：

　　　　　　　　　　　监理工程师：　　　　　　　　　　　　　　　　日期：

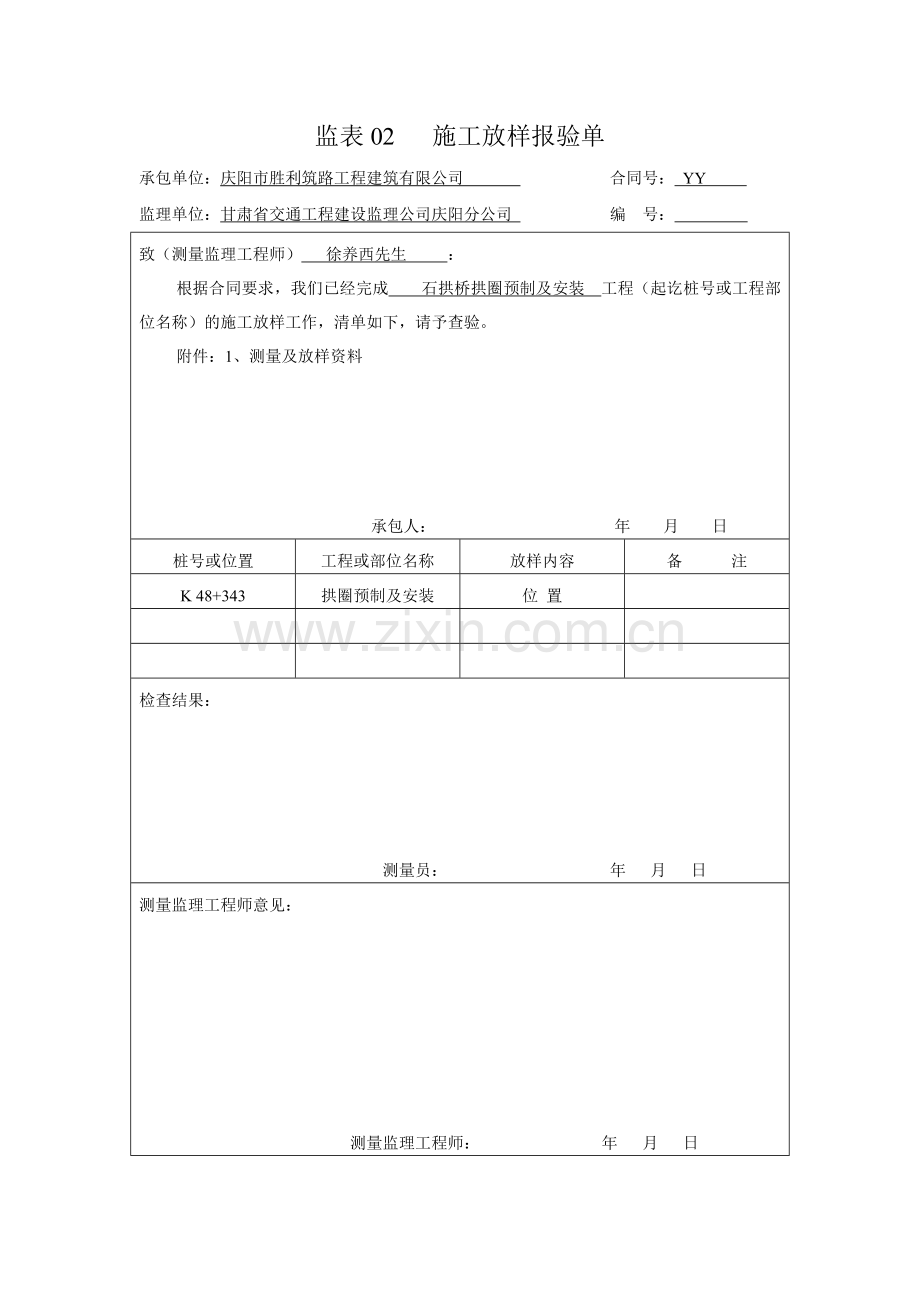

监表02　 施工放样报验单
承包单位：庆阳市胜利筑路工程建筑有限公司 　　 合同号： YY
监理单位：甘肃省交通工程建设监理公司庆阳分公司 编 号：
致（测量监理工程师） 徐养西先生 ：
根据合同要求，我们已经完成 石拱桥拱圈预制及安装 工程（起讫桩号或工程部位名称）的施工放样工作，清单如下，请予查验。
附件：1、测量及放样资料

承包人： 年 月 日
桩号或位置
工程或部位名称
放样内容
备 注
K 48+343
拱圈预制及安装
位 置

检查结果：

测量员： 年 月 日
测量监理工程师意见：

测量监理工程师： 年 月 日

监表4 材料合格签认单

承包单位：庆阳市胜利筑路工程建筑有限公司 　　 合同号： YY
监理单位：甘肃省交通工程建设监理公司庆阳分公司 编 号：

材料名称： 产地（生产厂家）：

用途： 规格数量：
技术要求：

试验项目
监理抽检项目

监理工程师结论：

监理组抽检人： 日期： 年 月 日
承 包 人： 日期： 年 月 日
附件：材料试验报告单、材料出厂合格证复印件
K48+343石拱桥拱圈预制及安装施工技术方案
一、施工安排
根据总工期安排，本工程从2009年4月6日开工至2009年4月10日结束，计划工期4天，为此，我部将配备足够的施工人员力量，调集足够的机械设备，制定切实可行的施工方案和施工组织设计精心组织，精心施工，确保按期完成。
二、主要人员岗位及职责
岗位
姓名
主要工作职责
现场负责人
董瑜
负责工程技术指导
施工队长
刘立宏徐生平
负责施工各个环节
质检员
王慧娟
工程试验、资料汇总
测量员
何建昭
陆正春
水准测量、放线
安全员
董瑜
安全教育、安全交底、整改、安全生产、检查
技 工
5人
普 工
6人
三、施工方案及方法
拱圈采用预制安装的方法施工。拱圈由C30混凝土构成，其施工工艺根据混凝土的施工技术规范要求执行。
（一）、拱圈的预制

（二）、拱圈安装

浆砌片石砌筑前,先要进行选料；砂浆中所用水泥、砂、水等材料的质量标准宜符合砂浆工程相应材料的质量标准。砂浆中所用砂，宜采用中砂或粗砂，当缺乏中砂或粗砂时，在适当增加水泥用量的基础上，也可采用细砂。砂的最大粒径，当用于砌筑块石时，不宜超过5 mm。砂浆采用M7.5。砂浆必备具有良好的和易性，其稠度以标准圆锥体沉入度表示，用于块石砌体时宜为50-70mm，气温较高时可适当增大，砂浆拌制：砂浆采用磅秤计量、机械拌和，小推车运输。拌和时严格控制水灰比和配合比，并做到随拌随用。石料要经过挑选，质地均匀，无裂缝，其抗压强度符合规范规定，一般指用爆破或楔劈法开采的石块，厚度不应小于150mm（卵石和薄片者不得采用）。用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。砌筑前先用木杆及细铁丝设计坡度挂线，并进行复核，无误后才可砌筑。采用坐浆法砌筑，分层、分段进行，宜以2-3层砌块组成一工作层，分段点设在沉降缝或伸缩缝的位置。分层砌筑时，先砌角石，然后砌边石和面石，然后填腹石，施工过程中要分段砌筑，由于砌筑较高，砌筑2-3m且强度达到70%后，要先进行墙背回填，墙背采用砂砾回填，分层厚度15cm，并且压实度不得小于94%。施工过程中，要注意预留泄水孔的位置，泄水孔孔径，间距2-3m，上下排泄水孔交错设置。砌体勾缝，除设计有关规定者外，一般可采用凸缝或平缝。浆砌较规则的块材时，可采用凹缝。流水和严重冲刷部位采用高强度水泥砂浆。石砌体勾缝应嵌入砌缝内约20深。缝槽深度不足时，应凿够深度后再勾缝。干砌片石勾缝时，应嵌入砌缝内约20以上。干砌片石护坡、锥坡的勾缝，宜待坡体土方稳定后进行，除设计有规定外，一般可做平缝。浆砌砌体，应在砂浆初凝后，洒水覆盖养生7-14天。养护期间应避免碰撞、振动或承重。沉降缝处理；浆砌块石沉降缝10-15m设置一道，上下贯通，并用沥青麻絮填塞密实。
五、质量保证措施
1、牢固树立“百年大计、质量第一”的思想。
2、对所有施工人员进行质量教育，通过培训、考核提高全员质量意识；对所有参与工程管理、施工人员实行质量责任制，落实部门人员质量责任，奖罚分明，将质量控制落实到各个部门、个人，做到“工程质量、人人有责”。
3、建立、健全质量检查组织机构和质量检查程序。
4、充分发挥试验室、测量组、质检对质量监督的主导作用，按程序、摆数据、评条款，实行权威部门对质量控制的一票否决制。
5、交叉作业中的质量控制，防止班组相互依赖、推卸责任，造成事故隐患或事故。首先由班组相互签认移交手续，再报质检组认可。
6、通过一系列技术检测手段，对进入施工现场的原材料严格进行检测和监测。重要技术指标要严格加以控制，不合格的填料坚决不允许进场，进场的材料必须通过质量鉴定。严把工程质量第一关，为优良工程奠定良好的基础。
7、坚持外观质量和内在质量同样重要的观点，坚持一样考核，决不厚此薄彼，将质量检测工作做得扎扎实实。
六、安全保证措施
1、贯彻执行“安全第一、预防第一”的方针，坚持“管生产必须管安全”的原则及“谁主管谁负责”的安全生产责任制。
2、建立安全领导小组，配备专职安全员，各班组设置兼职安全检察员，各负其责、严格要求。
3、建立安全生产责任制，把安全落实到各部门、班组、个人，做到安全生产、人人有责。
4、加强安全生产责任制，对参加施工的所有人员必须进行上岗前安全教育工作。
5、加强安全检查及班组安全管理，严守安全纪律，实行安全奖罚制度。
6、充分发挥专群结合的安全监控作用，真正做到综合治理，层层把关，切实把安全工作落实到实处。
7、机具、设备、电器、电力线路、运输装置，要经常检查，定机定员严格交接班制度，做好原始记录，严禁机具设备带病工作。
8、施工操作人员，必须穿工作服、戴安全帽。
9、施工范围内，尤其在施工车辆等交通干扰的各地段必须设置醒目的标志牌、警告牌。
七、环保措施
1、制定环保措施，对施工人员进行环境保护教育，做到人人有环保意识。
2、定期会同当地环境机构对施工中的环保工作进行检查。
3、不乱倒建筑垃圾和生活垃圾，将垃圾运送到指定地点堆放。
4、不随意向江河倾倒废弃油料、排污，保护水质。
5、施工便道和路基经常洒水，防止扬尘对周围环境的污染。
6、做到工完场清，对施工现场进行全面清理，拆除临时设施，并做好土地复垦工作。
7、采取合理措施，减少机械产生的噪音对附近居民生活的影响。
8、加强施工现场管理，做到文明施工。
