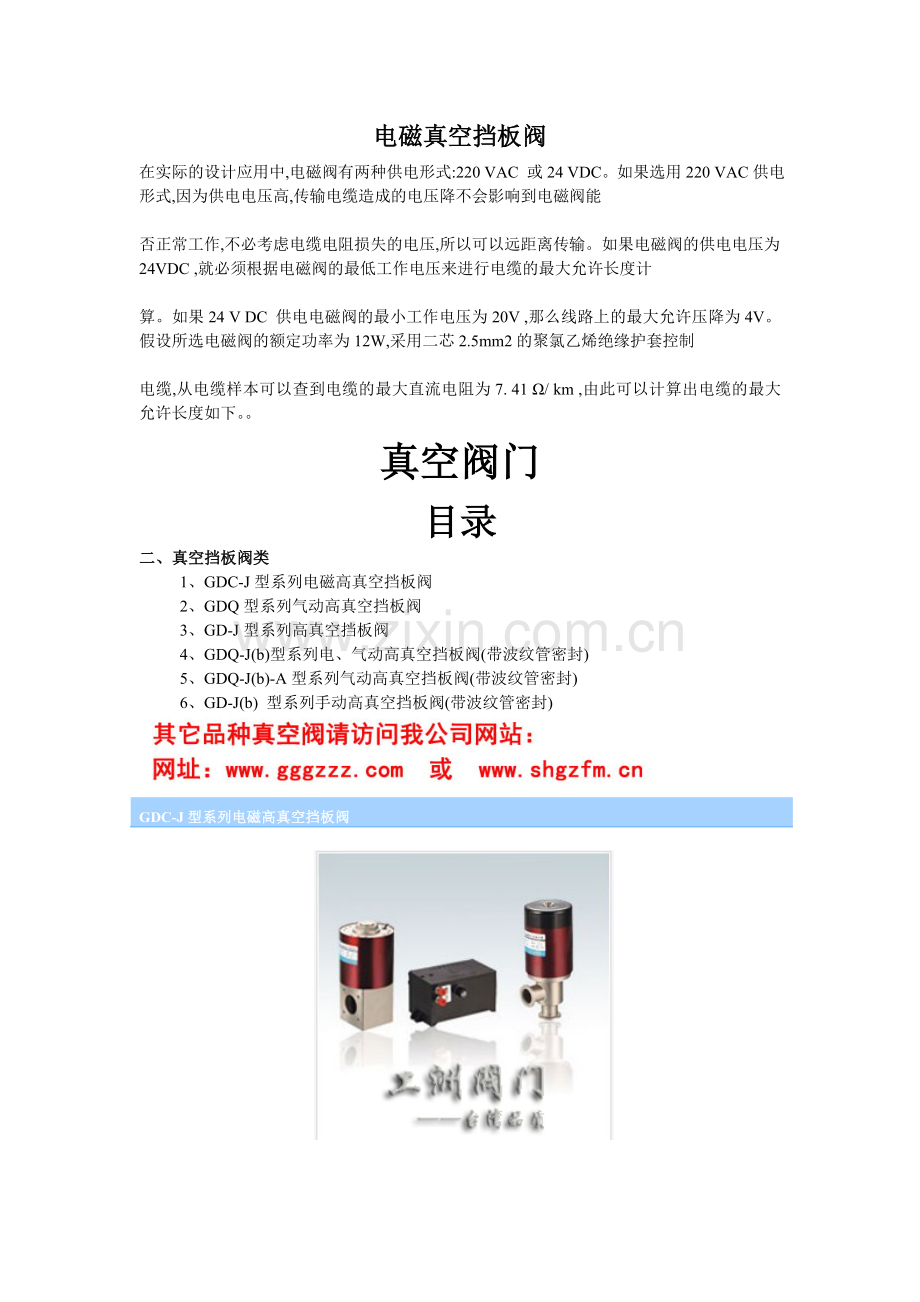

电磁真空挡板阀.doc

电磁真空挡板阀
在实际的设计应用中,电磁阀有两种供电形式:220 VAC 或24 VDC。如果选用220 VAC供电形式,因为供电电压高,传输电缆造成的电压降不会影响到电磁阀能

否正常工作,不必考虑电缆电阻损失的电压,所以可以远距离传输。如果电磁阀的供电电压为24VDC ,就必须根据电磁阀的最低工作电压来进行电缆的最大允许长度计

算。如果24 V DC 供电电磁阀的最小工作电压为20V ,那么线路上的最大允许压降为4V。假设所选电磁阀的额定功率为12W,采用二芯2.5mm2的聚氯乙烯绝缘护套控制

电缆,从电缆样本可以查到电缆的最大直流电阻为7. 41 Ω/ km ,由此可以计算出电缆的最大允许长度如下。。
真空阀门
目录
二、真空挡板阀类
1、GDC-J型系列电磁高真空挡板阀
2、GDQ型系列气动高真空挡板阀
3、GD-J型系列高真空挡板阀
4、GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封)
5、GDQ-J(b)-A型系列气动高真空挡板阀(带波纹管密封)
6、GD-J(b) 型系列手动高真空挡板阀(带波纹管密封)

GDC-J型系列电磁高真空挡板阀

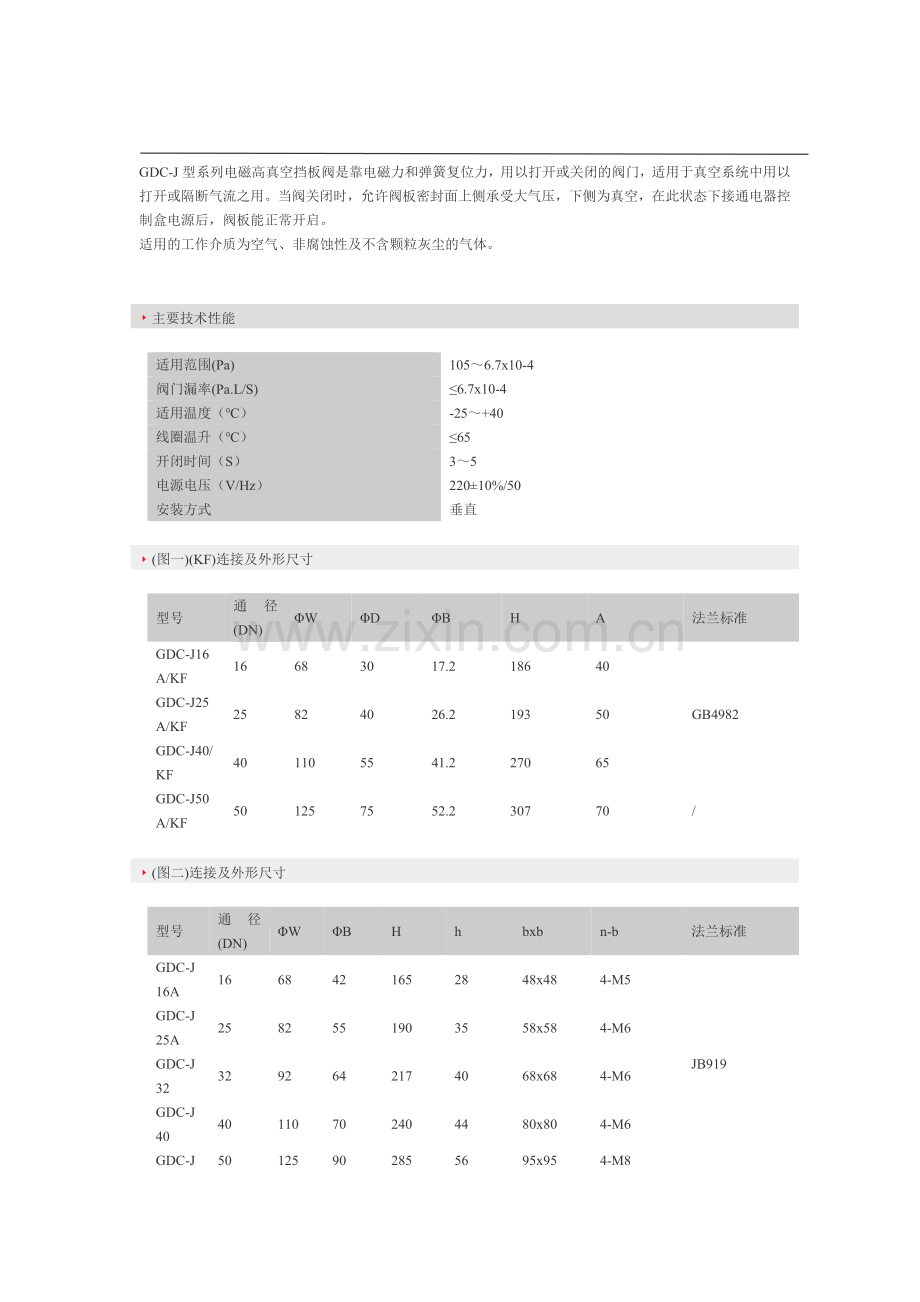

GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

主要技术性能

适用范围(Pa)
105～6.7x10-4
阀门漏率(Pa.L/S)
≤6.7x10-4
适用温度（℃）
-25～+40
线圈温升（℃）
≤65
开闭时间（S）
3～5
电源电压（V/Hz）
220±10%/50
安装方式
垂直

(图一)(KF)连接及外形尺寸

型号
通径(DN)
ΦW
ΦD
ΦB
H
A
法兰标准
GDC-J16A/KF
16
68
30
17.2
186
40
GB4982
GDC-J25A/KF
25
82
40
26.2
193
50
GDC-J40/KF
40
110
55
41.2
270
65
GDC-J50A/KF
50
125
75
52.2
307
70
/

(图二)连接及外形尺寸

型号
通径(DN)
ΦW
ΦB
H
h
bxb
n-b
法兰标准
GDC-J16A
16
68
42
165
28
48x48
4-M5
JB919
GDC-J25A
25
82
55
190
35
58x58
4-M6
GDC-J32
32
92
64
217
40
68x68
4-M6
GDC-J40
40
110
70
240
44
80x80
4-M6
GDC-J50A
50
125
90
285
56
95x95
4-M8
GDC-J65
65
135
105
315
65
115x115
4-M8
GDC-J80
80
165
125
358
75
140x140
4-M8

GDQ型系列气动高真空挡板阀

GDQ型系列气动高真空挡板阀(又称角阀)是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
105～1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度（℃）
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
气源压力(MPa)
0.4～0.8
安装位置
DN＜300任意,DN≥300垂直
电源电压
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信号反馈
标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC5～240V

(图一)(KF)连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
法兰标准
GDQ-J10/KF
10
30
12.2
180
30
GB4982
GDQ-J16/KF
16
30
17.2
180
40
GDQ-J25/KF
25
40
26.2
200
50
GDQ-J40/KF
40
55
41.2
210
65
GDQ-J50/KF
50
75
52.2
276
70
/

((图二)活套法兰连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
n-ΦC
DNy(预抽口)
n-Mb
法兰标准
GDQ-J50
50
110
90
276
70
4-Φ9
/
/
GB/T6070
GDQ-J63
63
130
110
283
88
GDQ-J80
80
145
125
314
88
8-Φ9
GDQ-J100
100
165
145
338
108
GDQ-J125
125
200
175
424
128
8-Φ11
GDQ-J(S)150
150
220
195
482
138
DN40(GB4982)
JB919
GDQ-J(S)160
160
225
200
482
138
GB/T6070
GDQ-J(S)200
200
285
260
620
200
12-Φ11
DN50(GB/T6070)
GDQ-J(S)250
250
335
310
655
208
DN63(GB/T6070)
GDQ-J(S)300
300
380
350
783
250
8-Φ14
DN80(GB/T6070)
JB919
GDQ-J(S)320
320
425
395
789
250
12-Φ14
GB/T6070
GDQ-J(S)400
400
510
480
1210
330
16-Φ14
DN100(GB/T6070)
16-M12
GDQ-J(S)400
400
500
465
1210
330
8-M16
JB919
GDQ-J(S)500
500
610
580
1270
360
DN125(GB/T6070)
16-M10
GB/T6070
GDQ-J(S)600
600
710
670
1562
450
12-Φ21
DN160(GB/T6070)
12-M18
JB919
GDQ-J(S)630
630
750
720
1562
450
20-Φ14
20-M10
GB/T6070
GDQ-J(S)800
800
920
890
1900
520
24-Φ14
DN200(GB/T6070)
24-M10

注：其中DN400以上底部采用死法兰n-Mb。

GD-J型系列高真空挡板阀

GD-J型系列高真空挡板阀(又称角阀)是用于真空系统中用来切断或接通气流之用。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。GD-J为角通型式,GD-S为带预抽口的三通型式。
适用的介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
2x105～1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度（℃）
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
安装位置
任意

(图一)(KF)连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
?
ΦW
法兰标准
GD-J10/KF
10
30
12.2
122
30
?
36
GB4982
GD-J16/KF
16
30
17.2
132
40
?
36
GD-J25/KF
25
40
26.2
158
50
?
50
GD-J40/KF
40
55
41.2
180
65
?
56
GD-J50/KF
50
75
52.2
278
70
?
100
/

(图二)活套法兰连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
ΦW
n-ΦC
DNy(预抽口)
法兰标准
GD-J50
50
110
90
278
70
100
4-Φ9
/
GB/T6070
GD-J63
63
130
110
390
88
160
GD-J80
80
145
125
432
88
8-Φ9
GD-J100
100
165
145
460
108
GD-J(S)150
150
220
195
636
138
200
8-Φ11
DN40(GB4982)
JB919
GD-J(S)160
160
225
200
636
138
?
GB/T6070
GD-J(S)200
200
285
260
788
200
12-Φ11
DN50(GB/T6070)
GD-J(S)250
250
335
310
820
208
250
DN63(GB/T6070)
GD-J(S)300
300
380
350
980
250
8-Φ14
DN80(GB/T6070)
JB919

GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封)

GDQ-J(b)型系列电、气动高真空挡板阀(又称角阀)采用波纹管密封,以电信号作为阀门开关信号，依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，阀门将依靠弹簧自动关闭阀门，作为高真空管路中的启闭机构，本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。
阀门适用介质为空气及非腐蚀性气体

主要技术性能

适用范围(Pa)
1x105～1.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
适用温度（℃）
-25～+40
气源压力（MPa）
0.4～0.6
法兰标准
GB4982
安装位置
任意
电源电压
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信号反馈
标准出厂：不带反馈信号
特殊指定：微动开关

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
W
H
h
A
bxb
GDQ-J10(b)/KF
10
30
12.2
76
170
146
40
36x36
GDQ-J16(b)/KF
16
30
17.2
76
170
146
40
36x36
GDQ-J25(b)/KF
25
40
26.2
95
200
165
50
61x61
GDQ-J40(b)/KF
40
55
41.2
112
232
186
65
80x80

GDQ-J(b)-A型系列气动高真空挡板阀(带波纹管密封)

GDQ-J(b)-A型系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。
阀门适用介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
2x105～1.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
适用温度（℃）
-25～+40
气源压力（MPa）
0.4～0.6
法兰标准
GB4982
安装位置
任意
电源电压
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
信号反馈
标准出厂：不带反馈信号
特殊指定：微动开关DC/AC5～240V

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
L
bxb
GDQ-J10(b)A
10
30
12.2
139
40
40
40x40
GDQ-J16(b)A
16
30
17.2
139
40
40
40x40
GDQ-J25(b)A
25
40
26.2
161
50
51
62x62
GDQ-J40(b)A
40
55
41.2
191
65
60
80x80

GD-J(b) 型系列手动高真空挡板阀 (带波纹管密封)

GD-J(b) 型系列手动高真空挡板阀(又称角阀)是真空系统中的重要元件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。
适用的介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
2x105～1.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
适用温度（℃）
-25～+40
法兰标准
GB4982
安装位置
任意

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
ΦW
H
A
bxb
GD-J10(b)/KF
10
30
12.2
36
116
40
37x37
GD-J16(b)/KF
16
30
17.2
36
116
40
37x37
GD-J25(b)/KF
25
40
26.2
50
144
50
61x61
GD-J40(b)/KF
40
55
41.2
56
174
65
81x81
