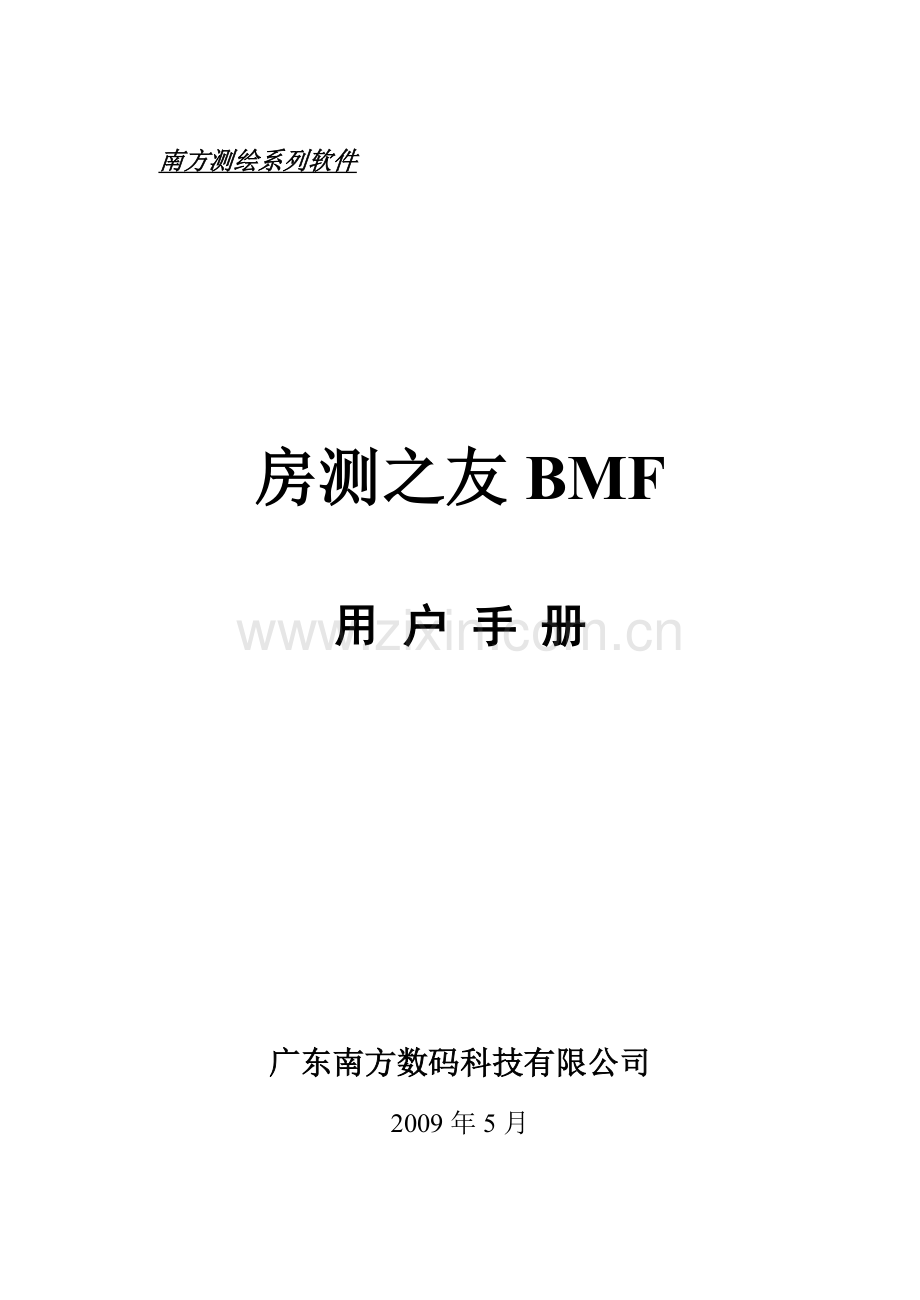

房测之友BMF用户手册
南方测绘系列软件

房测之友BMF

用 户 手 册

广东南方数码科技有限公司
2009年5月
第 278 页 共 279 页

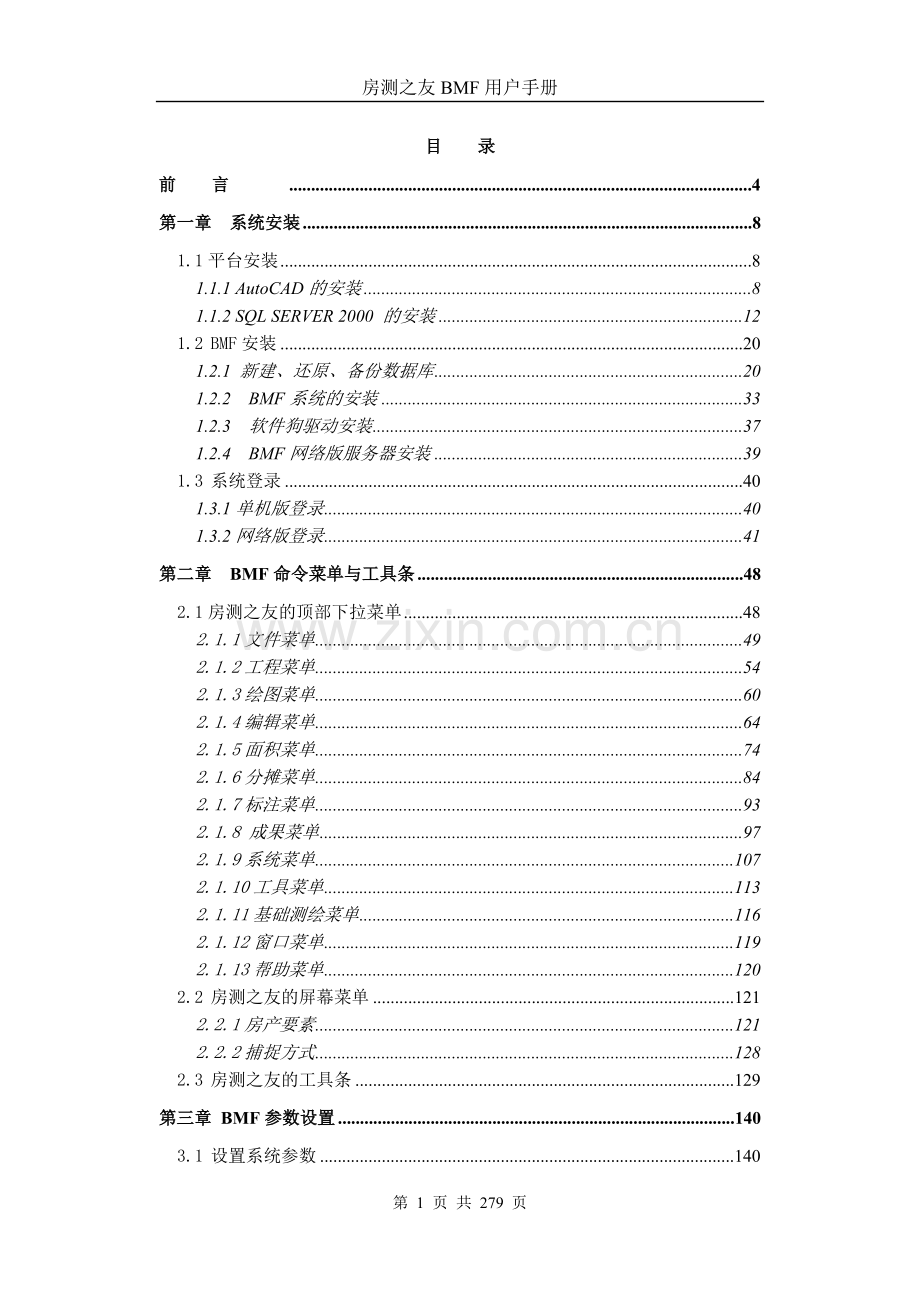

目 录
前 言 4
第一章 系统安装 8
1.1平台安装 8
1.1.1 AutoCAD的安装 8
1.1.2 SQL SERVER 2000 的安装 12
1.2 BMF安装 20
1.2.1 新建、还原、备份数据库 20
1.2.2 BMF系统的安装 33
1.2.3 软件狗驱动安装 37
1.2.4 BMF网络版服务器安装 39
1.3 系统登录 40
1.3.1单机版登录 40
1.3.2网络版登录 41
第二章 BMF命令菜单与工具条 48
2.1房测之友的顶部下拉菜单 48
2.1.1文件菜单 49
2.1.2工程菜单 54
2.1.3绘图菜单 60
2.1.4编辑菜单 64
2.1.5面积菜单 74
2.1.6分摊菜单 84
2.1.7标注菜单 93
2.1.8 成果菜单 97
2.1.9系统菜单 107
2.1.10工具菜单 113
2.1.11基础测绘菜单 116
2.1.12窗口菜单 119
2.1.13帮助菜单 120
2.2 房测之友的屏幕菜单 121
2.2.1房产要素 121
2.2.2捕捉方式 128
2.3 房测之友的工具条 129
第三章 BMF参数设置 140
3.1 设置系统参数 140
3.2 设置系统编号 144
3.3 自定义实体编号格式 145
3.4 用户管理 146
第四章 商品房的面积分摊计算 150
4.1 新建测绘信息 150
4.1.1 新建项目信息 150
4.1.2 新建幢信息 151
4.1.3 新建楼层单元信息 153
4.2 绘制图形 154
4.3 设置当前楼层 155
4.4 添加面积线属性 156
4.4.1 常用提取面积线属性的方法 156
4.4.2 批量提取面积线属性的方法 160
4.4.3 绘制面积线信息 163
4.4.4 编辑面积线信息 164
4.4.5 查看面积线信息 165
4.4.6 清除面积线信息 166
4.5 生成墙体 167
4.6分摊区划分 169
4.6.1功能区的划分 170
4.6.2共用区的划分 172
4.7 分摊关系指定 174
4.7.1常用分摊关系指定 174
4.7.2比例分摊关系指定 175
4.8 分摊计算 177
4.8.1自动分摊计算 177
4.8.2手动分摊计算 178
4.9 分摊结果查看和检查 179
4.9.1 分摊结果查看 179
4.9.2 分摊检查 181
4.9.3 面积检核 182
4.10 户室并权与成果输出 184
4.10.1 户室并权 184
4.10.2 报表输出 186
4.10.3 图形输出 191
4.11 成果提交、审核 209
4.12 其他功能介绍 212
4.12.1 权属关系 212
4.12.2 中线阳台处理 215
4.12.3 冗余信息清除 220
4.12.4计算公式生成 221
4.12.5成果导入导出 223
4.12.6 幢信息复制 225
4.12.7 大过道处理 230
4.12.8 实体复制和改变实体关联楼层 232
4.12.9 批量修改文字 234
4.12.10 批量修改户室属性 235
4.12.11 批量修改户室备注 236
4.12.12 楼盘表 237
4.12.13 幢信息查询 238
4.12.14 丘信息查询 240
4.12.15 成果统计 240
第五章 单位房的面积计算 241
5.1 新建单位房测绘信息 241
5.1.1 新建项目信息 241
5.1.2 新建单位房幢信息 241
5.2 绘制单位房分层平面图 242
5.3 提取单位房面积线 242
5.4 单位房处理 244
5.5 生成单位房成果 245
5.5.1 生成单位房报表 245
5.5.2 生成单位房单幢幢图 247
5.5.3 生成单位房权图 248
5.5.4 生成单位房总图 253
第六章 房产基础测绘 254
第七章 BMF自定义 261
7.1 成果图模板的自定义 261
7.2 报表模板的自定义 265
附录：BMF数据库常用表结构说明 275
前 言
关于BMF
“房测之友BMF”是以具有强大图形编辑处理功能的AutoCAD作为底层平台，以大型数据库SQL Server（或ORACLE）进行数据管理，利用Visual C++集成开发环境和ObjectARX2002 SDK作为开发工具的一套集房产测绘工程管理、房产信息采集、房产图形绘制、房屋面积分摊计算及相关统计查询和报表制作等功能于一体的专业房产测绘软件，是为房产测绘部门量身定制的专业房产测绘数字化解决方案。
BMF功能介绍
u 吸收工程项目管理的思想，对房产测绘项目进行统一管理和进度监控。
u 无限级别全自由面积分摊、分摊过程界面化。
u 批量添加面积线属性。
u 批量指定权属关系。
u 生成详细的面积分摊计算公式。
u 自动处理中线阳台。
u 可以实现相同楼层和幢信息复制。
u 商品房和单位房的并权操作。
u 通过交互界面定义功能区和共用区，过程可视化，分摊更简单。
u 手动分摊处理特殊的面积分摊。
u 采用CELL组件，自动生成完整齐全的成果报表。
u 房产成果图利用模板的方式生成，可以方便的实现地方定制。
u 可以实现成果数据的导入导出。
u 规范完整的房产图符号，能够生成完美的分幅图和分丘图。
u 能够与各种主流全站仪等外设进行连接。
u 采用大型的SQL Server为数据库，对操作人员进行权限管理，能够保证数据的安全性。
关于本手册
本用户说明书主要讲解软件的主要功能，包括商品房的面积分摊计算、单位房的面积计算及基础测绘。第七章节内容还介绍了用户自定义的一些方法，旨在提高用户的操作水平。
对于未接触过计算机的用户，应该先熟悉计算机及Windows的基本操作（本说明书没有这些方面的内容，请用户自行解决），然后再从本说明书开始，结合软件边学边做。
版权及注册商标
AutoCAD、SQL Server等分别为软件和相关公司的专用名称或注册商标，本手册仅为引用。
本公司相关产品
作为政府信息产业部门认定的软件企业，广州南方测绘仪器有限公司一直致力于地理信息采集、成图及管理软件的开发与方案提供。目前，公司的主要软件产品有：
房测之友（BMF）(本产品)是本公司开发的一套专门用做房产的基础测绘和项目测绘的软件。目前已在房产行业得到了广泛的应用。并通过了广东省软件评测中心的鉴定与测试。
房管之友（EMF）是一套供房产登记管理部门进行房产登记业务数字化管理和信息化办公的专业软件。
房产产权产籍登记与管理信息系统（EIS）是为房产局等部门专门定制开发的一套实现产权产籍登记管理办公自动化的系统。
房产测绘办公系统（HOS）是为了实现房产部门房产测绘办公自动化，利用工作流等技术而开发的一套系统。
房地产综合管理信息系统（HIS）是为了实现房产单位的办公自动化、网络化、无纸化而开发的一套房产综合系统，它可以实现以图管房、以图管档、图档结合，最终实现房地产的信息化。
CASS是本公司开发的数字化地形地籍成图软件，该产品无论技术还是市场都已稳居国内同类产品的领先地位。
CMS为本公司开发的基于MapInfo平台的地籍信息管理专用软件，已在土地行业得到了广泛的应用。
南方国土办公自动化系统(SLOA)是为国土资源局定制开发的办公自动化系统，为全局人员提供一个协同、集成的办公环境，实现办公自动化、网络化、无纸化。
CASSCAN为本公司的地图扫描矢量化专用软件，主要用于栅格地图的矢量化处理，是已有白纸地图进入GIS的必备软件，它与CASS、CLC都具有完美的数据接口。
“测图精灵”（MG）、“工程精灵”（EG）是南方测绘仪器公司开发的“测绘通”系统产品，分别用于数字测图与工程测量的外业数据采集与处理。
“控制精灵”（CG）是本公司推出的控制测量数据采集软件。它主要应用与导线测量、边角网测量和水准测量的数据采集和外业数据处理，包括采集中的限差判断、网型分析等。
“管线精灵”（Pipeline Genius）主要是用于地下管线的探查和测量并现场绘出地下管线图。
“平差易”（PA 2005）是本公司推出的控制测量数据处理软件，具有方便、容易、采集处理一体化等特点，是当今市场上平差软件的最新产品。
本公司还提供房产、土地、管线等行业信息系统的构建与开发方案。
南方测绘仪器公司对以上产品及命名享有版权。
技术服务
用户在购买BMF正版并成为注册用户之日起，将长期享受南方测绘仪器公司的技术服务及升级政策。用户应及时填写和回寄软件包装盒中的“用户注册卡”，以便成为BMF的注册用户。
您可以通过下述方式的任何一种享受南方公司快捷的技术服务：
热线电话：[phone]/637
传真：[phone] 邮政编码：510665
通讯地址：广州市中山大道西天河软件园建工路8号海旺大厦三楼
E-MAIL：lisspt@
公司网站（）设有“南方论坛”，用户可以在该园地中获得快捷的技术支持，并可参与用户、开发人员、技术服务人员之间的讨论与交流。用户还可以在下载专区内了解到南方软件的最新动态、下载有关产品的最新版本及相关技术资料。

第一章 系统安装
“房测之友BMF”是以AutoCAD为图形平台，以大型数据库SQL Server为基础，集房产测绘工程管理、房产信息采集、房产图形绘制、房屋面积分摊计算及相关成果报表图形制作等功能于一体的专业软件，是为房产测绘部门量身定制的房产测绘数字化解决方案。该软件分为单机版和网络版，下面详细介绍软件的安装方法：
1.1平台安装
1.1.1 AutoCAD的安装
以AutoCAD2002的安装为例，安装方法如下：
AutoCAD2002是美国AutoDesk公司的产品，用户需找相应代理商自行购买。AutoCAD2002的主要安装过程如下：
1、AutoCAD2002软件光盘放入光驱后执行SETUP程序，AutoCAD将出现图1-1所示信息。

图 1-1 欢迎窗口
2、单击图1-1中的Next按钮，弹出图1-2所示的信息，要求用户键入软件的序列号和密匙，响应后单击下一步按钮，弹出图1-3所示的信息。

图1-2 序列号窗口
3、1-3所示界面要求用户确定此软件使用者的姓名、单位名称、软件销售商的名称及其电话。在相应位置键入相应内容后单击按钮，得到图1-4。

图1-3 用户信息窗口

图1-4 选择安装类型窗口
4、图1-4要求确定AutoCAD 2002的安装类型。用户可以在典型、精简、自定义和完全几种类型之间选择一种进行安装。单击下一步后，将得到图1-5。

图1-5 选择安装路径窗口
5、 在图1-5中确定AutoCAD 2002软件的安装位置（文件夹）。AutoCAD给出了默认的安装位置c:\program files\AutoCAD2002,用户也可以通过单击Browse按钮从弹出的对话框中修改软件的文件夹。如果已选择好了文件夹，则可以单击下一步按钮，得到图1-6。在安装AutoCAD 2002的过程中，单击相应图中的上一步按钮，会返回到在此之前的安装设置。

图1-6 询问是否开始安装窗口
6、在图1-6中，如果确定开始安装，则单击下一步，出现如下图1-7的安装过程窗口：

图1-7 安装过程窗口
7、软件安装结束后，弹出如下图1-8的窗口：

图1-8 安装结束提示窗口
点击“完成”按钮，系统即提示你是否重新启动计算机。
重新启动计算机，并打开运行AutoCAD2002后，关闭AutoCAD2002。（一定要运行一次AutoCAD2002）
1.1.2 SQL SERVER 2000 的安装
1、将光盘放入光驱，依次选择安装光盘中的安装SQL SERVER 2000 简体个人版，安装SQL SERVER 2000组件，安装数据库服务器，直至出现下图1-9：

图1-9 欢迎界面
2、在上图1-9中点击“下一步”，将出现下图1-10所示：

图1-10
3、在上图1-10中直接选择本地计算机，执行下一步，出现安装选择窗口，如图1-11：

图1-11
4、在上图中选择“创建新的SQL SERVER 实例，或安装“客户端工具”，然后点击下一步，出现用户信息窗口，输入相关信息后执行下一步，将弹出软件许可协议窗口，选择“是”，将出现如下图1-12安装定义窗口：

图1-12
5、在上图中选择“服务器和客户端工具”，点击下一步，弹出实例名窗口，在窗口中输入名称后，单击下一步，出现下图1-13：

图1-13
6、选择安装类型为典型，然后选择数据文件以及程序文件的安装路径，用户可以通过浏览按钮自定义选择安装路径，然后单击下一步，将出现如下图1-14：

图1-14
7、在上图1-14中的服务设置选择“使用本地系统帐户”，单击下一步，

图1-15
8、选择混合模式为身份验证模式，然后输入sa的登陆密码，点击下一步直至安装结束。
安装好后，就可以启动SQL服务器了。点击“开始”“程序”下的“Microsoft SQL Server”下的“服务管理器”，出现如下1-16窗口：

图1-16
在这里，默认的服务器名称为安装SQL的这台计算机的机器名，你可以用（local）、固定IP地址来代替。然后点击，则可以启动该数据库服务器。看到计算机右下角出现显示，则代表数据库已经正常启动。
安装完后，你还需要检查一下，SQL的安全验证模式和注册属性中的连接方式是不是混合模式。这样，才不会导致在BMF连接的时候，出现一些连接不上的情况发生。
具体方法：打开SQL的企业管理器，如下图1-17：

图1-17
在上图1-17中，选中，点击鼠标右键，

图：1-18
在弹出的对话框中，选择属性，选择好“安全性”页签，将身份验证方式选择为第一种方式即可。如下图1-19：

图1-19

除此之外，还要看一下服务器的注册属性。在企业管理器中，选中，点击鼠标右键，选择，

图1-20
弹出已注册的SQLSERVER属性对话框，在该窗口中，需要按照红线标记一样，选择使用SQLSERVER身份验证，同时输入正确的登陆名“sa”及密码：

图1-21
在安装SQL数据库经常会遇到这样的错误提示：“以前的某个程序安装已经在安装计算机上创建挂起的文件操作，运行安装程序之前必须重新启动计算机”。
解决办法是：直接删除注册表中的这一键值即可：HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager下的PendingFileRenameOperations。

1.2 BMF安装
1.2.1 新建、还原、备份数据库
一、方法A：直接在企业管理器中进行操作
1、新建、还原数据库
1、从计算机的开始进入程序，选择MICROSOFT SQL SERVER下的企业管理器。在企业管理器中展开左边控制台根目录直至看到“数据库”项。
2、右键单击数据库，在快捷菜单中选择“新建数据库”，则弹出如下图1-22所示界面：

图1-22
3、在如上1-22界面中输入新建的数据库名，如BMF，点击确定。则将在左边出现新的数据库BMF。这时，默认在SQL安装路径如“C:\Program Files\Microsoft SQL Server\MSSQL\Data”下产生2个文件，一个数据库文件，一个数据库日志文件，如BMF.mdf和bmf_log.ldf文件。 选中数据库BMF，右键单击，选择快捷菜单中的所有任务，还原数据库。然后弹出如下1-23窗口：

图1-23
4、在以上1-23窗口中选择“从设备”按钮，然后点击“选择设备”，在弹出的窗口中选择“添加”，在新弹出来的“选择还原目的“窗口中，点击后面的按钮找到房测之友软件BMF提供的数据库文件，点击确定（如果是初始用户，选择的文件就是BMF的空库文件。如果非初始用户，那么就选择以前使用的BMF数据库备份出来的数据库文件）。
将上图切换到“选项”选项卡，选中“在现有数据库上强制还原”选项。将还原为处的路径改为新建数据库的时候，数据库文件对应的路径，如C:\Program Files\Microsoft SQL Server\MSSQL\Data，然后点击确定即可。如下图1-24所示：

图1-24
完后点击“确定”则完成数据库的新建和还原。
2、备份数据库
手动备份：
在企业管理器中，选中要备份的数据库，点击鼠标右键，选择所有任务下的“备份数据库”。如下图1-25和图1-26：

图1-25

图1-26
然后在上图1-26中点击，然后出现选择备份目的的窗口，如下图1-27：

图1-27
在上图中，选择好备份文件存放的路径，同时取好备份文件的文件名。点击确定即可。

图1-28
这时在数据库备份的窗口，备份到 下面的窗口内就已经有一条记录了，这时点击“确定”即可对数据库进行手动备份。（这里需要注意的是，每次手动备份数据库的时候，这里的记录只能有一条。）

自动备份：
为了数据的安全性考虑，建议用户都对数据库进行一个定期备份。
在企业管理器中，选中要备份的数据库，点击鼠标右键，选择所有任务下的“维护计划”。如下图1-29：

图1-29
点击下一步，选择要做自动备份维护计划的数据库名，再点击下一步，下一步，下一步，直至：

图1-30
然后在调度计划处点击“更改”，

图1-31
在图1-31界面，设置好你备份的频率和周期，如每天备份还是每周备份，还是每月备份，每天什么时间备份等（需要注意的是，设置的时间必须是该计算机处于正常开机的状态的时间，否则关机后是不执行备份的）。
设置好备份周期后，点击“确定”，再点击下一步，

图1-32
在此1-32界面，设置好备份文件存放的路径，建议不要放在系统盘符下面，并且文件夹的名字最好比较好记和不容易被别人删除。设置好后，再点击“下一步”，直至最后结束。
这时，一般会出现如下图1-33提示：

图1-33
这时，你需要点击SQL的服务管理器，启动一下sqlserveragent这个服务（只有启用了这个服务，SQL的自动备份计划才会按照你设置的周期进行执行。建议启用该服务后，设置成启动系统时，自动启动该服务）。如下图1-34：

图1-34
3、更新数据库
有时候，数据库的字段等内容进行了变化，比如说BMF软件从2007版本升级到2008版本，就需要对数据库进行更新。
在开始程序菜单下打开SQL的查询分析器，如下图1-35和图1-36：

图1-35

图1-36
如上图1-36选择上面一项，然后点击“确定”，进入到SQL查询分析器中后，在下图红色标记处的下拉框中选择你BMF程序使用的BMF数据库名，

图1-37
选择好数据库名后，点击文件菜单下的“打开”，然后去选择数据库升级对应的脚本文件。如下图1-38和图1-39：

图1-38

图1-39
最后点击工具栏中的“执行查询”按钮即可（就是下图红色注记的那个按钮）

二、方法B：利用BMF数据库工具进行操作
为了大家更加方便的进行数据库的相关操作如新建数据库、还原数据库、备份数据库、执行SQL语句更新数据库等，特开发了一个BMF数据库工具软件。具体操作如下（备注说明：SQL server服务必须已经启动）：
1、新建数据库

图1-40 新建数据库窗口
在新建数据库的界面，按照红色提示的相关内容，填写服务器名、数据库名、用户名、密码，及其选择好数据库文件及日志文件存放的路径。最后点击“新建”按钮即可。（新建数据库的数据文件如果放在“BMF数据库工具”文件夹下，名字叫“bmfDatabase”，那么只要点击“新建”，此工具就会自动在SQL企业管理器中，创建好新数据库，并且进行了数据库的还原操作。）
2、备份数据库

图1-41备份数据库窗口
在备份数据库界面，按照红色提示的相关内容，输入服务器名、需要备份的数据库名、用户名、密码。如果是立刻手工备份，则只需要点击“立刻备份”按钮即可完成。如果是需要自动备份，那么就需要设置好自动备份的周期、时间，及备份文件保留的个数，备份文件存放的位置，最后将“自动备份”选中即可。需要注意的是：要实现自动备份，BMF数据库工具必须是启动状态。
3、还原数据库

图1-42还原数据库窗口
在还原数据库界面，按照红色提示的相关内容，输入服务器名、需要还原的数据库名、用户名、密码。然后选择还原文件，最后点击“还原”按钮即可。需要注意的是，数据库还原文件的后缀名必须是“.bak”。
4、执行SQL语句——更新数据库

图1-435更新数据库窗口
在执行SQL语句界面，按照红色提示的相关内容，输入服务器名、需要更新的数据库名、用户名、密码。然后点击“打开”按钮，选择数据库更新脚本文件，最后点击“执行”按钮即可。

1.2.2 BMF系统的安装
将图形平台和数据库平台安装好以后，就需要安装房测之友BMF软件了。
点击安装光盘中的客户端程序的setup.exe，即出现安装客户端的欢迎界面，如下图1-44所示：

图1-44：欢迎界面窗口
点击“”按钮，出现“许可证协议”的窗口，如下图1-45：

图1-45：许可证协议窗口
点击按钮“”，出现“客户信息”窗口，如下图1-46：

图1-46：客户信息窗口
在该界面输入相关的客户信息包括用户名、公司名称等等。
接着点击“”按钮，出现“选择目的地位置”的窗口，如下图1-47：

图1-47：选择目的地位置窗口
在该界面通过“浏览”去选择程序安装的目录和路径。默认路径为c:\program files\bmf2008。
接着点击“”按钮，出现“安装状态”的窗口，如下图1-48：

图1-48：安装状态窗口
当安装进程结束后，系统会提示安装完成，如下图1-49：

图1-49：安装完成界面
至此，房测之友BMF就已经成功的安装到您的计算机中了。
1.2.3 软件狗驱动安装
点击安装光盘中的狗驱动程序文件夹下标准狗驱动下的setup.exe，出现如下图1-50所示的窗口：

图1-50

图1-51选择安装语言
选择U.S.English语言后，点击“OK”，出现欢迎界面，如下图1-52的窗口：

图1-52 欢迎界面
接着点击“NEXT”，出现如下图1-53的窗口：

图1-53 选择安装类型窗口
“Application”是指把驱动管理程序作为程序运行，而“Service”是指把驱动管理程序作为系统服务运行。两者的区别是在于自动启动方式，“Application” 把文件快捷方式添加到启动项目组实现自动启动，需要登录windows用户才能启动，而“Service”作为系统服务，不需要登录windows用户就可以启动。一般都建议选“Service”，但Windows98不支持“Service”。网络版本必须要选择“Service”。
选择好安装类型后，再点击“NEXT”等直至安装结束。

有时候由于计算机硬件及操作系统的不同，如果安装上标准狗驱动后，软件狗还是无法启用的话，请安装软件光盘中的“特殊狗驱动”。特殊狗驱动的安装方法很简单：
直接点击特殊狗驱动文件夹下的“快捷方式 hinstall.exe”这个即可。开始点击会出现如下1-54窗口：

图1-54
驱动安装成功后，会出现图下图1-55窗口：

图1-55

1.2.4 BMF网络版服务器安装
点击安装光盘中的服务器端程序的setup.exe，即出现安装服务器端的欢迎界面，如下图1-56所示：

图1-56 欢迎界面
接着一直点击“下一步”，直至安装结束。

1.3 系统登录
1.3.1单机版登录
点击桌面上的房测之友快捷方式或者通过开始程序去打开房测之友软件，如下1-57所示：

图1-57 登录窗口
记住：只要弹出了这个登录窗口，证明软件狗已经可以正常使用。
当系统第一次打开的时候，你点击一下“配置”，因为要进行相关的数据库参数设置，才能够正确的登录到该系统的数据库中。
点击“配置”，出现如下图1-58窗口：

图1-58 配置数据库窗口
在该窗口中，选择数据库类型，然后输入SQLSERVER服务器的名称、房测之友BMF数据库的名称、SQL数据库的管理员用户名（一般为sa）及其密码。最后点击“测试连接”，提示连接成功后，点击“确定”，回到登录界面，点击“登录”即可。
在这里需要注意的是：第一次登录的用户名必须是bmfadmin默认用户，接着管理员可以通过系统中的“用户管理”功能去设置添加新的用户。

1.3.2网络版登录
1.3.2.1服务器端的登录
点击桌面上“BMF服务器”快捷按钮，弹出如图1-59所示的服务器登录的窗口：

图1-59服务器登录窗口
在图1-59的界面中，输入SQL Server管理员的用户名如“sa”及密码，然后点击按钮，这时出现数据库连接的一些设置项目，如下图1-60：

图1-60 服务器登录设置
在图1-60的窗口中，后面选择SQL Server 2000，后面填写系统服务器的IP地址或者计算机名称，后面填写在SQL Server 2000中创建和配置的数据库名，则自己进行设置。当所有的信息填写正确后，点击按钮，则会弹出如下图1-61所示的提示成功界面：

图1-61
然后点击按钮，即可登录进入到该系统的服务器程序。界面如下图1-62所示：

图1-62： BMF服务器
1.3.2.2客户端的登录
点击桌面“房测之友”快捷按钮，即可进入到房测之友客户端程序，如下图1-63所示：

图1-63 系统登录窗口
在上图窗口中，点击按钮，出现如图1-64的系统登录窗口：

图1-64 系统登录窗口
在图1-64的窗口中，输入系统管理员分配给你的用户名和密码。然后确认连接数据库的“服务器名”（在服务器BMFSERVER中，如果服务器输入的是IP地址，这里就填写IP。）。注意连接端口要与服务器端的设置保持一致。
点击“登录”后，即可进入到房测之友BMF系统中了。

在网络版中，BMF客户端经常会出现登录不上的现象。这里有几个解决方法：
1、如果在客户端登录BMF，没有出现登录对话框，那么证明是没有找到软件狗。
解决方法：将插狗那台机器（一般是服务器）上的系统自带防火墙关闭，如WINDOWS XP 自带的防火墙。

另外，打开客户端BMF安装路径下的BIN文件夹下的nethasp文件，将下图中标注的127.0.0.1修改为插软件狗的那台计算机的IP地址。

2、如果BMF客户端在登录的时候，弹出登录对话框后，输入服务器和端口号、用户名和密码后，点击“登录”，无法正常登录进去，那就证明客户端这台机器访问服务器那台机器的权限有问题。
解决方法：在客户端计算机的网上邻居的地址栏内，输入\\服务器的机器名或者IP地址，如\\192.168.6.85访问一次服务器那台机器。要确保客户机能够访问服务器，并且对服务器机器上的共享文件能够进行操作。
另外，到服务器机器上，在系统的用户管理中，将GUEST来宾访问用户打开启用，如下：

第二章 BMF命令菜单与工具条
房测之友bmf2008的操作界面主要包括三个部分——顶部下拉菜单、右侧屏幕菜单和工具条，如下图2-1所示。每个菜单项均以对话框或者命令区提示的方式与用户交互应答，灵活方便。
本章将对各项菜单的功能、操作过程及其相关命令逐一介绍。

图2-1：系统界面图
对于本章的内容，最好是边看边操作。您没有必要将本章的内容全部死记硬背，因为他们在很大程度上是供您随时查阅的，要在操作的基础上进行理解和应用。
2.1房测之友的顶部下拉菜单
系统的所有命令和AUTOCAD的编辑命令都在顶部的下拉菜单中，例如文件管理、编辑、面积、成果等等。下面就对下拉菜单逐一详细介绍其功能、操作过程及其相关命令。
2.1.1文件菜单
本菜单主要用于文件的输入、输出，对整个系统的运行环境进行修改设定。

图2-2 文件菜单
1、新建
功能：建立一个新的绘图文件。
操作过程：左键点取本菜单项，然后看命令区。
提示：输入样板文件名[无（.）]<acadiso.dwt>: 输入样板名。
其中，acadiso.dwt即为CAD的样板文件，直接回车便可调用。若需要自定义样板，输入所指样板名后回车即可。输入“．”后回车则不调用任何样板而新建一个空文件。
2、打开
功能：打开已有的图形文件。
操作过程：左键点取本菜单，然后会弹出一对话框，如图2-3所示。在文件名一栏中输入要打开的文件名，然后点击“打开”键即可。在文件类型栏中可根据需要选择“dwg”、“dxf”、“dwt”等文件类型。

图2-3 打开已有图形对话框
3、关闭：关闭已打开的图形文件。
操作过程：左键点击本菜单。
4、保存：将当前图形存盘。
操作过程：左键点取本菜单，若当前图形已有文件名，则系统直接将其以原名保存下来。若当前图形是一幅新图，尚无文件名，则系统会弹出一对话框。此时在文件名栏中输入文件名后，按保存键即可。在保存类型栏中有“dwg”、“dxf”、“dwt”等文件类型，可根据需要选择。
5、另存为：将当前图形改名后存盘。
操作过程：左键点取本菜单后，即会弹出图2-4的对话框。以后的操作与图形存盘相同。

图2-4 图形另存对话框
6、外部格式：将当前图形存盘。
操作过程：左键点取本菜单后，即会弹出一个输出数据的对话框。软件会将文件保存为后缀为wmf格式的数据。
7、引入：导入各种格式的数据。如CASS交换文件等等。
操作过程：左键点取本菜单后，然后在单击二级菜单，最后根据命令行的提示进行操作即可。
8、引出：导出各种格式的数据。如shape、MapInfo交换文件。
操作过程：左键点取本菜单后，然后在单击二级菜单，最后根据命令行的提示进行操作即可。
9、页面设置：将打印机的页面信息如纸张大小、打印机名称等信息进行设置。
操作过程：左键点取本菜单后，会弹出如下图2-5所示的对话框，在该对话框中可以对打印机类型、打印样式、打印纸张、纸张大小等进行设置。

图2-5 页面设置
10、打印机管理器：对系统打印机进行管理。
操作过程：左键点取本菜单后，会弹出如下图2-6所示的窗口，在该对话框中可以利用添加打印机向导添加系统打印机。

图2-6 添加系统打印机界面
11、打印样式管理器：对系统打印机样式进行管理。
操作过程：左键点取本菜单后，会弹出如下图2-7所示的窗口，在该对话框中可以利用添加打印样式表向导添加打印样式表。

图2-7 添加打印样式界面
12、打印预览：对需要打印的页面进行预览。
操作过程：左键点取本菜单后，系统会将当前打开的图形按照设置的纸张大小等预览显示在图纸上。
13、打印输出：对预览的页面进行打印输出。
操作过程：左键点取本菜单后，系统会打开打印页面设置的对话框，你可以设置好打印机等配置，最后点击打印即可将待打印的页面进行打印输出。
14、清理：将当前图形中没用到的图层、线型、字型、块、形等清除掉。
操作过程：左键点取本菜单后，在弹出的对话框中进行清理内容的选择，最后系统会自动进行清理工作。
15、图形信息：图形有关信息的查询或输入与图形相关的信息。
操作过程：左键点取本菜单后，系统会弹出图形属性对话框。在这里可以对图形的属性信息进行查看和编辑。
16、AUTOCAD菜单：从BMF的界面切换回CAD的界面。
操作过程：左键点取本菜单后，系统自动会进行切换。
17、绘图历史：记录之前一段时间打开的文件。如有打开责在此列出，如未打开过此功能为灰色不可选。
18、退出：退出系统。
操作过程：左键点取本菜单后，系统自动会退出。
2.1.2工程菜单
本菜单主要进行工程项目信息管理及其一些查询功能。

图2-8 工程菜单
1、测绘信息：在该界面进行工程信息、幢信息、楼层户室信息的输入查看或编辑。
操作过程：左键点取本菜单后，系统会弹出如下图2-9所示的界面，在该窗口中，可以新建、删除、编辑工程信息、幢信息和楼层户室、单元信息。

图2-9 测绘信息窗口
2、当前测绘信息
在打开幢的标准信息图的时候，点击“当前测绘信息”即可在工程信息界面只显示该幢的信息。
3、户室并权：为了将单独的N个权属，单独进行分摊计算，一起出分户图。
操作过程：左键点取本菜单后，系统会弹出如下图2-10所示的界面，在该窗口中可以对户室进行并权。

图2-10
4、单位房并权：把几个单位房并权统一出图。
操作过程：左键点取本菜单后，系统会弹出如下图2-11所示的界面，选择要进行并权的户室然后对其进行并权。

图2-11单位房并权窗口
5、检查提交：检查无误后将工程提交到下一环节的工作。
操作过程：左键点取本菜单后，系统会弹出如下图2-12所示的界面，如确认点击提交即可提交到下一步审核。

图2-12检查提交窗口
6、幢审核：具有审核权限的人对幢成果进行审核和驳回。
操作过程：左键点取本菜单后，系统会弹出如下图2-13所示的界面，在该窗口中，可以对幢进行审核通过和驳回。但是有一点必须要注意的是，必须在幢的标准信息图打开的状态下，才可以正常操作。否则会提示“请先打开要审核的幢信息图！”。

图2-13 幢审核窗口
7、编辑丘信息：对幢所在丘的相关信息进行修改。
操作过程：左键点取本菜单后，系统会弹出如下图2-14所示的界面，在该窗口中可以对相关的丘信息进行编辑修改。

图2-14 编辑丘信息窗口
8、幢复制：将原有幢的所有信息复制到另外一新幢中。
操作过程：左键点取本菜单后，系统会自动弹出如下图2-15的窗口。在该窗口中，只需要设置好源幢和目标幢，点击复制即可完成操作。

图2-15 幢复制窗口
9、成果统计：对面积、工作量、错件等进行统计。
操作过程：左键点取本菜单后，系统会自动弹出如下图2-16的窗口。在该窗口中，选择相关信息即可对其进行相应统计。

图2-16 成果统计窗口
10、丘信息查询：对丘信息进行查询。
操作过程：左键点取本菜单后，系统会弹出如下图2-17所示的界面，在该窗口中可以对丘相关信息进行查询。

图2-17 丘信息查询窗口
11、幢信息查询：根据某些具体的条件，查询幢信息。
操作过程：左键点取本菜单后，系统会弹出如下图2-18所示的界面，在该窗口中可以对幢相关信息进行查询。同时也可以对查询结果进行WORD输出。

图2-18 幢信息查询窗口
2.1.3绘图菜单
绘图菜单主要提
