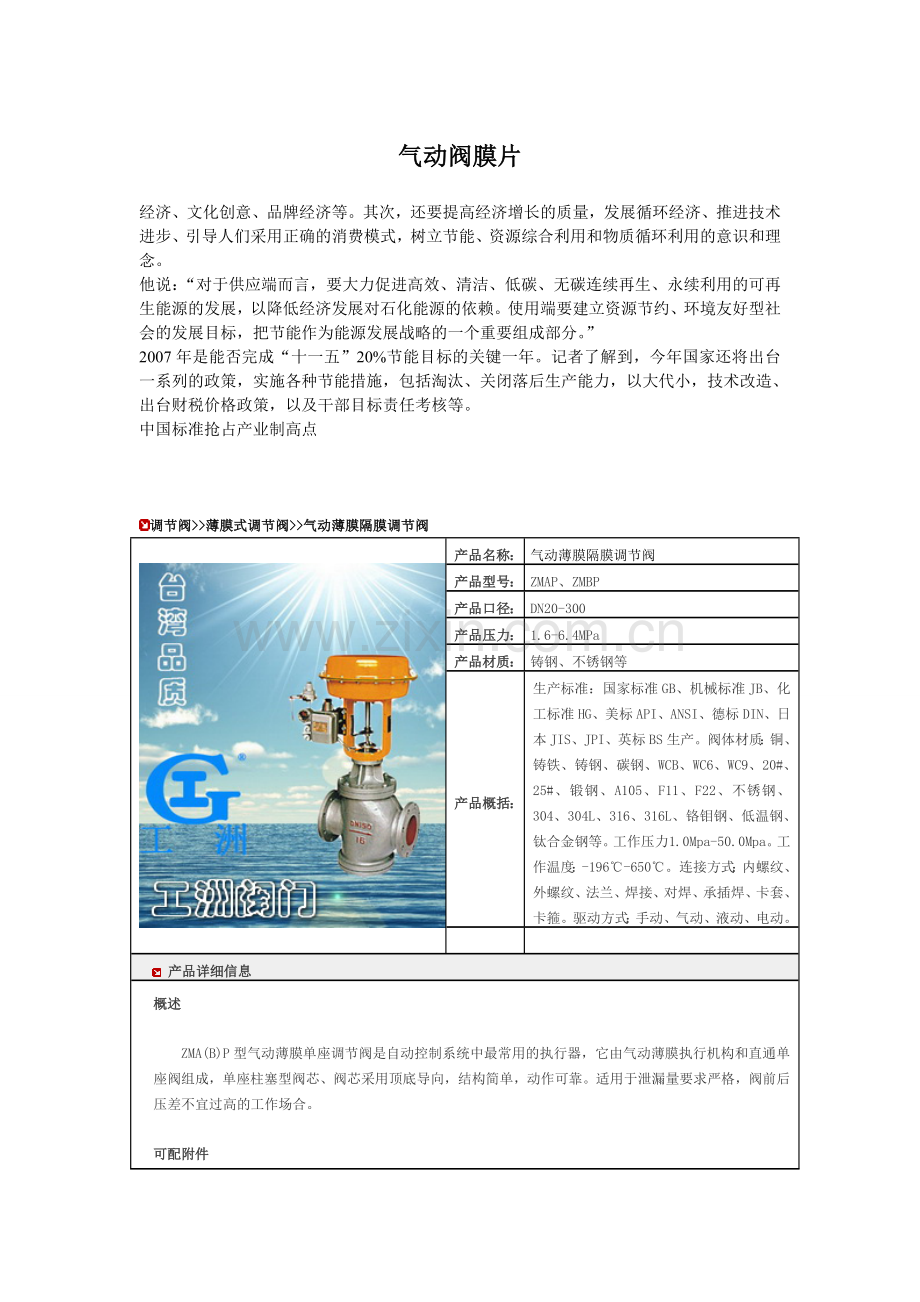

调节阀>>薄膜式调节阀>>气动薄膜隔膜调节阀

产品名称：
气动薄膜隔膜调节阀
产品型号：
ZMAP、ZMBP
产品口径：
DN20-300
产品压力：
1.6-6.4MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
概述

　　ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯、阀芯采用顶底导向，结构简单，动作可靠。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合。

可配附件

定位器 手轮 电/气转换器 空气过滤减压器

规格与技术参数

公称通径mm
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数kv
8
12
20
32
50
80
120
200
280
450
700
1100
公称压力MPa
0.6 1.6 4.0 6.4（常温型） 4.0 6.4（中温型）
行　程mm
16
25
40
63
100
介质温度℃
-20～200、-40～+250(常温型)、-40～250（中温型）
流量特性
直线、等百分比
法兰尺寸
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
法兰型式
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
阀体
材质
PN
(MPa)
1.6
常温型
HT200
4.0,6.0
常温、中温型
ZG230-450、ZG1Cr18Ni9Ti
阀芯材质
1Cr18Ni9
上阀盖型式
普通式（常温型），热片式（中温型）
可调比
30:1

执行机构主要技术参数

型　号
ZHA(B)-1
ZHA(B)-2
ZHA(B)-3
ZHA(B)-4
ZHA(B)-5
ZHA(B)-6
有效面积cm2
200
280
400
630
1000
1600
行　程mm
10
16
25
40
60
1000
弹簧范围KPa
20～100(标准)；40～200；80～240；20～60；60～100

主要技术性能指标

项目
指标值
基本误差％
不带定位器
±5.0
带定位器
±1.0
回差％
不带定位器
3.0
带定位器
1.0
死区％
不带定位器
3.0
带定位器
0.4
允许泄漏量L/h
1×10-3×阀额定容量

允许压差

供气压力
MPa
弹簧压力
KPa
公称通径
20
20
20
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
0.14
20-100
允许压差MPa
5.3
3.7
2.3
1.3
0.8
0.5
0.5
0.3
0.25
0.2
0.12
0.12
0.08
0.05
0.05
0.035
0.24
40-200
6.4
6.4
5.5
3.1
1.8
1.2
1.1
0.7
0.65
0.45
0.18
0.18
0.10
0.10
0.10
0.07

外形尺寸

DN
D

H
H1
PN(MPa)
1.6
4.0
6.4
常 温型
中温型
25
280
185
190
200
685
835
115
32
280
200
210
210
696
847
120
40
325
220
230
235
754
905
130
50
325
250
255
265
784
935
145
65
410
275
285
295
1065
1219
180
80
410
300
310
320
1076
1239
195
100
410
350
355
370
1085
1248
200
125
495
410
425
440
1286
1498
245
150
495
450
460
475
1306
1518
255
200
495
550
560
570
1381
1593
275
250
620
670
740
752
1455
1645
380
300
620
770
803
819
1510
1690
430

主要零件材料及推荐使用温度范围

零件名称
材料
温度范围
备注
阀 体
上阀盖
HT200
-20～200℃

ZG230-450
-40～450℃

ZG1Cr18Ni9Ti
-250～550℃

阀芯、阀座、阀杆
1Cr18Ni9
-250～550℃

上下膜片
A3钢板

支架、顶盖
HT200

压缩弹簧
60Si2Mn

波纹薄膜
5806胶夹480D尼龙66网眼布

填 料
聚四氟乙烯
-40～200℃

碳纤维
-120～350℃

柔性石墨
-40～600℃

订货须知

订货时请注明：
1、产品型号 2、公称压力 3、公称通径DN、阀座直径 4、弹簧范围 5、是否带附件 6、流量特性 7、阀前阀后压差 8、阀体、阀芯、阀座材料 9、流体介质种类 10、是否有其它特殊要求

首页>>产品中心>>ZSRW型防爆气动碟阀

一、主要性能规范：
型号
公称压力PN/Mpa

试验压力/Mpa

适用介质
适用温度

壳体

液体密封
ZSRW-10
1.0

1.5

1.1
水、气体、油品等无腐蚀性介质

根据橡胶品种确定（≤60～135℃）
ZSRW-16Q

1.6

2.4

1.76

二、主要零件材料：
零件名称

阀体

蝶板

阀杆
阀体密封圈

衬套
材料
灰铸铁、球墨铸铁
球墨铸铁（表面镀硬铬）、铜合金、不锈钢
铬不锈钢
酚醛树脂或铝合金衬丁腈橡胶、耐油橡胶、乙丙橡胶、氟橡胶
铜合金或铜背烧结四氟

三、ZSRW型防爆气动碟阀主要尺寸：
公称通径DN(mm)
尺寸（mm）
重量 （kg）
L
D
Z-Φd
H1
H2
A
B
B1

PN1.0MPa
PN1.6MPa
PN1.0MPa
PN1.6MPa
50
43
125
125
4-Φ18
4-Φ18
70
235
196
125
59
10
65
46
145
145
4-Φ18
4-Φ18
78
247
196
125
59
11
80
46
160
160
4-Φ18
8-Φ18
88
257
196
125
59
12
100
52
180
180
8-Φ18
8-Φ18
110
294
226
152
92
16
125
56
210
210
8-Φ18
8-Φ18
132
318
226
152
92
18
150
56
240
240
8-Φ23
8-Φ23
146
338
226
152
92
20
200
60
295
295
8-Φ23
12-Φ23
217
430
470
230
195
35
250
68
350
355
12-Φ23
12-Φ26
252
470
470
230
195
40
300
78
400
410
12-Φ23
12-Φ26
283
504
470
230
195
60
350
78
460
460
16-Φ23
16-Φ26
308
545
470
230
195
80
400
102
515
515
12-Φ25
16-Φ30
348
590
610
298
235
100
450
114
565

20-Φ25

373
623
610
298
235
120
500
127
620

20-Φ25

408
660
610
298
235
140
600
154
725

20-Φ30

474

698
382

200
订货须知：
一、①ZSRW型防爆气动碟阀产品名称与型号②ZSRW型防爆气动碟阀口径③ZSRW型防爆气动碟阀是否带附件二、若已经由设计单位选定公司的ZSRW型防爆气动碟阀型号，请按ZSRW型防爆气动碟阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

相关产品：
QIQ系列气动高真空蝶阀
气动对夹蝶阀
气动法兰式伸缩蝶阀
气动对夹式硬密封蝶阀
气动卫生蝶阀
气动薄膜调节阀
V型焊接球阀
气动对夹式调节蝶阀
D673H多层次三偏心气动蝶阀
ZSHW气动弹性金属密封蝶阀
ZMAW.ZSCW气动活塞调节蝶阀

球阀>>高温球阀>>高温气动球阀

产品名称：
高温气动球阀
产品型号：
QJ641PPL
产品口径：
DN15-100
产品压力：
1.0-4.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
QJ641PPL高温气动球阀概述：
　　 上海工洲公司设计QJ641PPL整体高温气动球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤300℃
性能参数:
型号
公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
QJ641PPL-16C
1.6
2.4
1.8
-28～+300 (M/F)
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
QJ641M/F-16C
2.5
3.8
2.8
-28～+350 (PPN)

主要零部件材料:
序号
零部件名称
材料
1
阀体
球墨铸铁、碳素钢、铸不锈钢
2
密封圈
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3
球
不锈钢
4
填料
聚四氟乙烯
5
填料压盖
QT450－10球墨铸铁
6
阀杆
碳素钢、铬不锈钢
7
手柄
碳钢

主要技术参数:
型号
规格
尺寸
L
D
D 1
D 2
z-φd
H
b
QJ641PPL-16
15
130
95
65
45
4-14
85
14
20
150
105
75
55
4-14
95
16
25
160
115
85
65
4-14
103
16
32
180
135
100
78
4-18
105
18
40
200
145
110
85
4-18
120
18
50
230
160
125
100
4-18
195
20
65
290
180
145
120
4-18
195
20
80
310
195
160
135
8-18
215
22
100
350
215
180
155
8-18
253
24

结构特点及作用原理：
1、该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。

2、顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

首页>>产品中心>>KHB高压气动球阀

一、产品[KHB高压气动球阀]的详细资料：
产品名称：KHB高压气动球阀
产品特点：KHB高压气动球阀应用规范公称压力：10-32MPa 适用温度范围：-20~150℃ 适用介质：水、油、气及某些腐蚀性液体。螺纹类型：G·NPT BSPT.BSP.DIN259/2999 高压锻打小型球阀,高压锻打球阀,小型球阀。
二、主要零件材料：
零件名称
阀体
球体
阀杆
密封圈
KHB-100C
KHB-160C
KHB-320C
35/45
1Cr18
1Cr18Ni9Ti
尼龙
KHB-100P
KHB-160P
KHB-320P
304/1Cr18Ni9Ti
304/1Cr18Ni9Ti
KHB-100R
KHB-160R
KHB-320R
316/Cr18Ni12Mo2Ti
316/1Cr18Ni9Ti
三、KHB高压气动球阀美标主要尺寸：
口径
d
L
L1
H
W
D
L3
流量
总长
中段瓣总长
中心高度
手柄长度
半插口
有效长度
NPT3/8″
10
100
60
62
150
1780
10
NPT1/2″
14
100
60
65
150
21.85
10
NPT3/4″
19
140
80
74
180
27.30
13
NPT1″
24
140
80
80
180
34.05
13
NPT11/4″
31
160
90
95
255
42.80
13
NPT11/2″
39
180
100
98
255
48.80
13
NPT2″
48
200
110
108
255
61.35
16
NPT21/2″
63
-
-
-
-
74.20
16
NPT3″
78
-
-
-
-
90.15
16
NPT4″
98
-
-
-
-
115.80
19
采用：ASME、B16.11-1991标准。
四、KHB高压气动球阀国标主要尺寸：
公称通径DN（mm）
KHB-100/160、KHB-100/160P
KHB-320、KHB-320P
管螺纹
尺寸（mm）
管螺纹
尺寸（mm）
d
L
H
W
E
H
W
SW
L
5
1/4
11
70
43
108
42.5
-
-
-
-
70
10
3/8
11
70
43
108
42.5
-
-
-
-
-
15
1/2
11
85
43
108
42.5
1/2
68
130
41
85
20
3/4
14
95
45.5
146
47.5
3/4
77
180
46
95
25
1
21
105
59.5
146
52.5
1
82
180
55
105
32
11/4
25
120
64.5
146
60
11/4
115
300
70
120
40
11/2
32
130
76
254
65
11/2
120
300
80
130
50
2
38
150
81
254
75
2
130
300
100
150
订货须知：
一、①KHB高压气动球阀产品名称与型号②KHB高压气动球阀口径③KHB高压气动球阀是否带附件二、若已经由设计单位选定公司的KHB高压气动球阀型号，请按KHB高压气动球阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，

首页>>产品中心>>其它真空阀类>>GM系列高真空隔膜阀

GM系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即 一端焊接，另一端插入)。 阀门适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
105～1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-4
介质温度（℃）
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
安装位置
任意

(图一)活套法兰连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
ΦW
H
L
n-ΦC
法兰标准
GM-10
10
46
36
55
75
75
4-Φ6
JB919
GM-25
25
70
55
90
115
120
4-Φ7
GB/T6070
GM-40
40
100
80
100
132
150
4-Φ9
GM-50
50
110
90
100
157
180
4-Φ9

(图二)快卸法兰(KF)连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
ΦW
H
L
法兰标准
GM-10/KF
10
30
12.2
55
75
75
GB4892
GM-25/KF
25
40
26.2
90
115
100
GM-40/KF
40
55
41.2
100
132
150
GM-50/KF
50
75
52.2
100
157
180
/

(图三)焊接式连接及外形尺寸

型号
通径(DN)
ΦD
ΦW
H
L
GM-10-H(Ⅰ)
10
19
55
75
150
GM-25H(Ⅰ)
25
32
90
115
200
GM-40H(Ⅰ)
40
45
100
132
240
GM-50H(Ⅰ)
50
57
100
157
240
GM-10H(Ⅱ)
10
9
55
75
150
GM-25H(Ⅱ)
25
19
90
115
200

注：Ⅰ型为两端焊接 Ⅱ型为一端焊接，另一端插入

订货须知：
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号
相关产品：

电磁真空带充气阀DDC-JQ系列
电磁真空带充气阀DDC-JQ-B系列
低真空电磁压差充气阀DYC-JQ系列
电磁真空压差式充气阀DYC-JQ、GYC-JQ系列
电磁高真空充气阀GQC系列
电磁高真空带充气阀GDC-Q5型
电磁高真空挡板阀GDC-J系列
气动高真空挡板阀GDQ系列
高真空挡板阀GD-J系列
电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)
气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)
手动高真空挡板阀GD-J(b)系列(带波纹管密封)
常闭型气动高真空挡板阀GDQ-J-A系列
三通式气动高真空挡板阀GDQ-JS系列
电磁高真空挡板阀GDC-5型
高真空蝶阀GI系列
高真空蝶阀GI-A系列
高真空蝶阀GI-C系列
气动高真空蝶阀GIQ系列
气动高真空蝶阀GIQ-A系列
气动高真空蝶阀GIQ-B系列
气动高真空蝶阀GIQ-AB系列
电动高真空蝶阀GID系列
电动高真空蝶阀GID-A系列
真空(压力)球阀GU系列
气动真空(压力)球阀GUQ系列
电动真空(压力)球阀GUD系列
高真空微调阀GW-J-T系列
高真空隔膜阀GM系列
活塞角座阀J611F系列
真空流量调节阀ZT-B系列
超高真空插板阀CC-A系列
气动超高真空插板阀CCQ-A系列

蝶阀>>真空蝶阀>>高真空气动蝶阀

产品名称：
高真空气动蝶阀
产品型号：
GIQ-B
产品口径：
DN50～DN400
产品压力：
0.6~6.4Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
高真空气动蝶阀产品介绍
GIQ-B型系列高真空气动蝶阀是用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。
注：GIQ-B机构：可选配反馈信号装置。
高真空气动蝶阀性能描述
型号
GIQ
-50B
GIQ
-63B
GIQ
-80B
GIQ
-100B
GIQ
-125B
GIQ
-150B
GIQ
-200B
GIQ
-250B
GIQ
-300B
GIQ
-400B
技术性能
公称通径(DN)
50
63
80
100
125
150
200
250
300
400
连接尺寸
A
26
32
35
50
55
60
ΦD
110
130
145
165
200
225
285
335
425
510
ΦB
90
110
125
145
175
200
260
310
395
480
n-ΦC
4-Φ9
8-Φ9
4-Φ12
12-Φ11
12-Φ14
16-Φ14
适用范围(Pa)
105～6.7x10-4
漏气率（Pa.L/S)
6.7X1010-4
电磁阀电压（V/HZ）
220/50
气源压力（MPa）
0.4～0.6
法兰标准
GB6070.3-85
安装位置
任意
介质温度(℃)
丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质
阀体、阀板
碳钢（镀镍）或不锈钢
密封件
丁腈橡胶或氟橡胶

放料阀>>横式放料阀>>横式手动带气动放料阀

产品名称：
横式手动带气动放料阀
产品型号：

产品口径：
DN40-250
产品压力：
0.6-6.4MPa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
横式手动带气动放料阀概述：
（一）、耐腐蚀性
1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的最低用温度为-290C,最高温度为4250C。）
2、横式手动带气动放料阀使用介质如颗粒、油品、纸浆、二氧化碳 气（不锈钢材质的最低使用温度为-1000C，最高使用温度为23 20C。）
3、横式手动带气动放料阀严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞1500C 浓度＞30%）。

调节阀>>薄膜式调节阀>>精小型气动薄膜调节阀

产品名称：
精小型气动薄膜调节阀
产品型号：
ZJHP
产品口径：
DN10-DN200
产品压力：
1.6-6.4MPa
产品材质：
铸钢、不锈钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

产品详细信息
概述
ZJHP型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机
构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容
量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介
质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏
量小阀前后压差不大的工作场合。
本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品
种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流
体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线
性或等百分比。多种多样的品种规格可供选择。

主要零件材料
主要零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
主要技术参数
公称通径DN（mm）
20
25
32
40
50
65
80
100
125
150
200
(10)
(12)
(15)
(20)
额定流量系数
KV
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
1.6
2.5
4.0
6.3
10
16
25
40
63
100
160
250
400
630
额定行程L（mm）
16
25
40
60
膜片有效面积Ae（cm2）
280
400
600
1000
信号范围Pr(KPa)
20~100、40~200
气源压力Ps(MPa)
0.14~0.4
固有流量特性
直线、等百分比
固有可调比
50
允许泄漏量
硬阀座：IV级（10-4阀额定容量） 软阀座：VI级
公称压力PN（MPa）
1.0、1.6、4.0、6.4
工作温度t（℃）
常温型
-20~200、-40~240、-60~250
散热型
-40~450、-60~450
高温型
450~560
低温型
-60~-100、-100~-200、-200~-250

首页>>产品中心>>ZJHP精小型气动薄膜调节阀

一、产品[精小型气动薄膜单座（套筒）调节阀]的详细资料：
产品型号：ZJHP（M）
产品名称：精小型气动薄膜单座（套筒）调节阀
产品特点：ZJHP(M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
二、阀体：
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
三、阀内组件：
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、流量特性图：

五、执行机构：
形 式：多弹簧式薄膜执行机构 垫 片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物 弹簧 范围： 20-100(40-200、80-240 、20-60
压缩弹簧：60Si2Mn 60-100) KPa
推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa
膜 盖：A3 气源 接头：内螺纹M10X1
衬 套：2Cr13 环境 温度：-30~+70℃
阀作用型式：气一开式，气一关式
六、主要技术参数：
公称通径(mm)
阀座直径(mm)
额定流量系数Kv
额定行程(mm)
薄膜有效面积cm2
固有可调比
环境温度℃
基本误差
回差
死区
额定流量系数
泄漏量
直线
等百分比

G3/4

3
4
5
6
7
8
0.08
0.12
0.20
0.32
0.50
0.80
10
220
50:1
-40~+85
不带定位器±5%
带定位器±1%
不带定位器±3%
带定位器1%
不带定位器±3%
带定位器0.4%
±10%
单座10-4阀额容量（套筒10-3阀额定容量）
20
10

1.8

1.6

10
350
12

2.8

2.5
15

4.4

4
20

6.9

6.3
25

25

11

10

16

40
32

17.6

16

25

40

27.5

25
50

50

44

40
65

65

69

63

40

560

80
80

110

100
100

100

176

160
150

125

275

250

60
900

150

440

400
200
200

690

630
250

250

1000

900

100
1400
300
300
1600
1440
七、ZJHP型气动单座调节阀允许压差：
开关方式
执行机构型号
弹簧范围KPa
气源压力MPa
公称通径（阀座直径）mm
20
25

40
50
65
80
100
150
200
10
12
15
20

气关
ZHA-22

20-100
20-100
40-200
0.14
0.25
0.4
6.4
6.4
6.4
6.19
6.4
6.4
3.96
6.4
6.4
2.2
6.4
6.4
1.4
6.4
6.4

ZHA-23

20-100
20-100
40-200

-

0.56
3.64
5.04

ZHA-34

20-100
20-100
40-200

0.35
2.30
3.18

ZHA-45

20-100
20-100
40-200

0.34
2.21
3.06
0.22
1.43
1.98
0.14
0.91
1.26

气开
ZHB-22

20-100
40-100
80-240

0.14
0.25
0.4
4.64
6.4
6.4
3.09
6.4
6.4
1.98
5.94
6.4
1.11
3.3
6.4
0.7
2.1
4.9

0.10
0.
