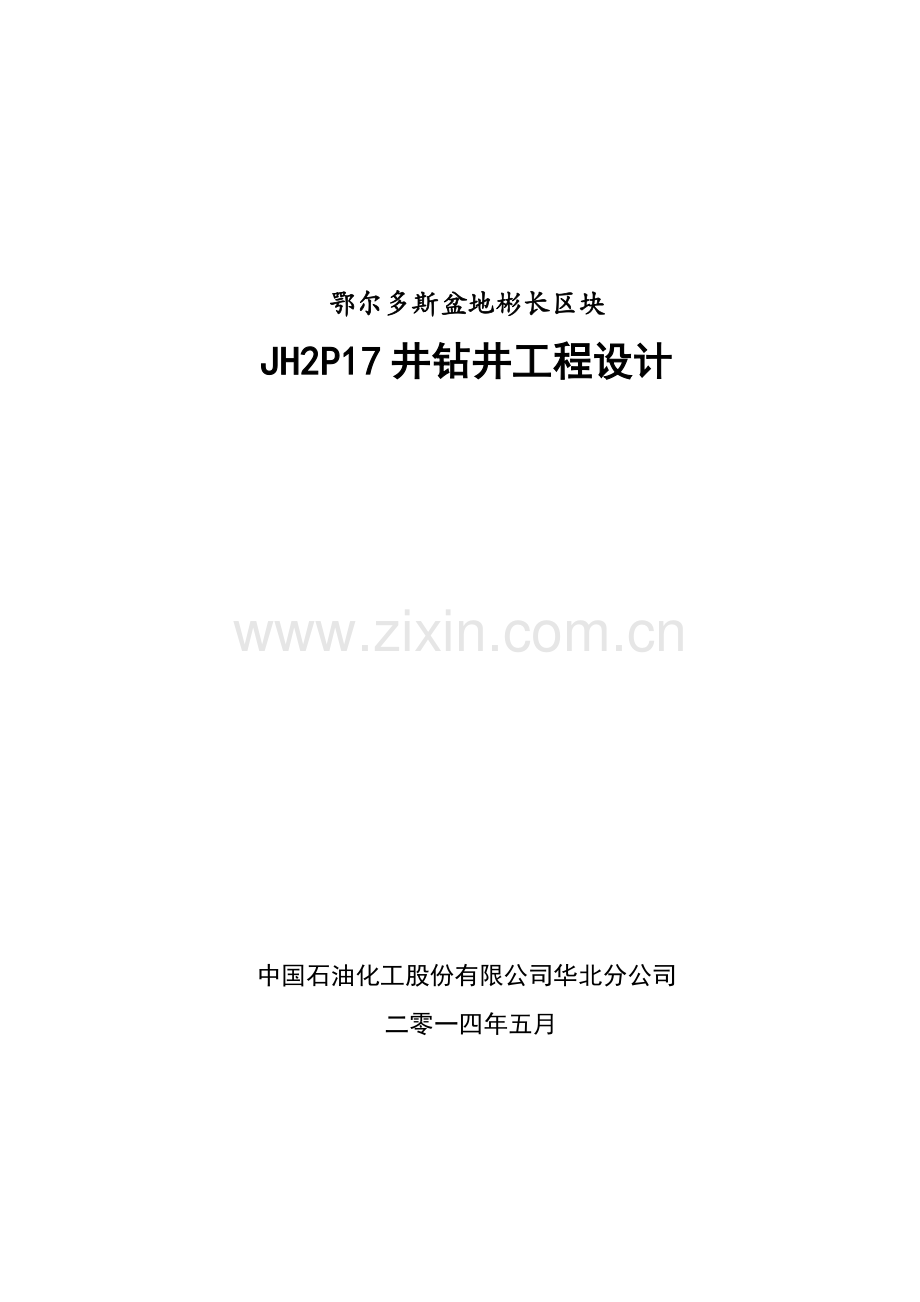

鄂尔多斯盆地彬长区块
JH2P17井钻井工程设计

中国石油化工股份有限公司华北分公司
二零一四年五月

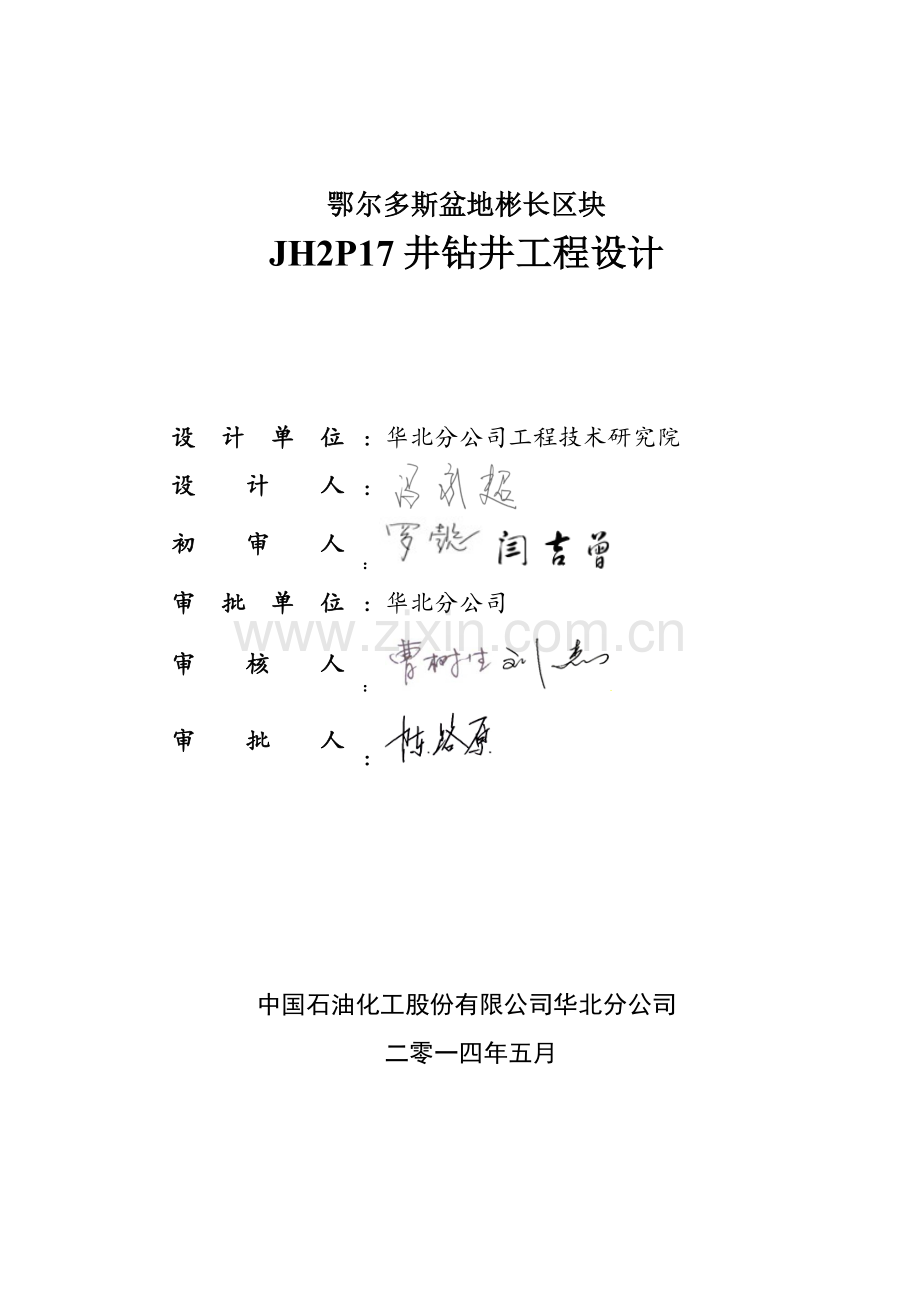

鄂尔多斯盆地彬长区块
JH2P17井钻井工程设计

设计单位
：华北分公司工程技术研究院
设计人
：
初审人
：
审 批 单 位
：华北分公司
审核人
：
审批人
：

中国石油化工股份有限公司华北分公司
二零一四年五月
设 计 审 批 意 见
原则上同意该单井设计，同时提出以下意见和要求，请一并执行。
1、钻井队要认真地进行设计的技术交底，提前做好邻井资料的收集与对比，根据实钻情况做好各种复杂情况应急预案与处理措施或方案。
2、本井部分层段存在井漏风险，实钻过程中请参考邻井资料，长8层有断层发育，做好防漏、堵漏预案。堵漏要做到早发现早处理，堵漏结束要做承压试验，不留后患。
3、定向作业和井眼轨迹控制由定向技术服务方负责，钻井队要积极搞好配合。实钻过程中，钻具组合、钻井参数及钻头类型的选择可根据实际情况进行适当调整，确保井身质量和井眼轨迹符合设计要求。
4、实钻中要加强钻井液管理，特别是延安组煤层、长7炭质泥岩段的防塌问题。正常钻进期间，要密切注视振动筛岩屑返出情况，同时加强短起下钻清除岩屑床。水平段钻遇泥岩，纯泥岩段超出10m且没有原油溢流情况下，钻井液密度可提高至1.10-1.15g/cm3 。
5、加强钻具管理和探伤，定期倒换钻具，防止钻具事故。
6、强化钻井液失水控制，确保井壁稳定井眼畅通。下技术套管时，下部井段可适当减少套管扶正器数据，保证技术套管顺利下入，技术套管尽量下至井底，原则上口袋不大于2米。
7、技术套管全返固井，管串中短套管位置要同时满足油开处下套管通知和三等分水平段要求，便于完井阶段油层定位。替浆时注意注浆压力控制防止压漏地层。
8、其它要求执行钻井工程总体方案要求。

华北分公司工程技术处
2014年5月8日

目 录
1.设计依据 4
2.地质概况 5
3.钻井主要设备 6
4.井身结构 6
5.井眼剖面设计 7
6.专用工具及仪器设备 11
7.钻具组合、钻进参数及主要措施 15
8.推荐钻头及水力参数设计 20
9.套管强度设计 20
10.钻柱强度校核 21
11.钻进目的层技术措施 22
12.测量方案及轨迹计算方法 22
13.井身质量 23
14.井控要求 24
15.钻井液设计 29
16.固井设计 36
17.重点施工措施 41
18. 健康、安全与环境管理 43
19.施工进度预测 50
20.钻井主要材料计划 51
21.钻井资料提交 52
附录：工程应急预案 52

JH2P17井钻井工程设计（2014.5）
1.设计依据
1.1 设计依据
本设计的主要依据是《JH2P17井钻井地质设计》及邻井邻区实钻资料。
1.2主要的引用标准
本设计主要的引用标准名称如下：
(1) SY/T 5431-2008 《井身结构设计方法》
(2) SY/T 5088-2008 《钻井井身质量控制规范》
(3) SY/T 5234-2004 《优选参数钻井基本方法及应用》
(4) SY/T 5964-2006 《钻井井控装置组合配套安装调试与维护》
(5) SY/T 6426-2005 《钻井井控技术规程》
(6) SY/T 5480-2007 《固井设计规范》
(7) Q/SY 0069-2001 《下套管及注水泥施工安全操作规程》
(8) SY/T 5412-2005 《下套管作业规程》
(9) SY/T 5374-2000 《油气井注水泥前置液使用方法》
(10)SY/T 5955-2004 《定向井井身轨迹质量》
(11)SY/T 6276-2010 《石油天然气工业 健康、安全与环境管理体系》
(12)SY/T 6592-2004 《固井质量评价方法》
(13)SY/T 5435-2003 《定向井轨道设计与轨道计算》
(14)SY/T 5172-2007 《直井井眼轨迹控制技术规范》
(15)Q/SH 0082-2007 《水平井钻井工程设计要求》
(16)《井控管理规定与实施细则》(2011年修订)
(17)《钻井井控实施细则》(2011年修订)
(18)《中国石油化工集团公司石油与天然气井井控管理规定》
1.3 钻井复杂情况提示及邻井钻井资料
第四系地层疏松，易漏易塌；志丹群岩性变化大，水层发育，需防斜、防涌水、防漏；安定组和直罗组防泥岩，易掉块，易卡钻；延安组夹多段煤层，易缩径、坍塌；延长组钻遇泥岩夹层，防泥岩剥落，长8层有断层发育，防井漏。
2.地质概况
2.1 钻井性质:评价井(水平井)
2.2 井口位置
2.2.1 地理位置：宁县中村乡大户曹村二组
2.2.2 构造位置：鄂尔多斯盆地伊陕斜坡南部。
2.3 坐标：井口、A靶点、B靶点坐标，见表1
表1 JH2P17井井口、水平段A、B靶点设计表

X
Y
井口：
3912927.83
36499904.27
A靶点：
3913149.99
36499844.74
B靶点：
3913922.73
36499637.69
*井口海拔高度1215.62m(放样)
2.4 设计井深：井深2304.51m；井底垂深：1386.62m
2.5 设计方位：345°
2.6 目的层：三叠系延长组长811油层组。
2.7 完钻层位
三叠系延长组长811油层组。
2.8 完钻原则
钻达设计B靶点，目的层水平段长800m。
2.9 完井方式
139.7mm套管固井+射孔
2.10 地层压力与温度预测
根据泾河油田邻井泾河67井压力温度测试资料，压力系数取0.91，属常压压力系统，预测本井钻遇长811目的层地层压力为12.38M Pa。地温梯度预测为2.94℃/100m，井底温度40.77℃。
2.11 井控风险提示
根据《中石化石油与天然气井井控管理规定》和华北石油局、华北分公司《井控管理规定与实施细则(2011年修订)》的有关规定的要求:(1)本井为水平井,井控风险分级为中风险井；(2)根据周围井资料，本井压力系数取0.91，高于0.9，地层压力系数分级为常压井，但在钻井过程中要注意防范井底压力突然大幅增加所带来的风险。(3)在彬长区块延安组有一定的天然气产出，且埋藏浅井底压力易失去平衡，因此在钻井过程中要注意有害气体检测和防范由于浅层气引起的局部井段的异常高压所造成的井漏、井塌、管外窜等复杂情况，井控风险分级为高风险井。
通过分析邻井、邻区数据，及本区内有钻井的情况，预测本井、本层属于流体常压、中-高风险、危害井。
3.钻井主要设备
ZJ-40钻机及相应的配套设备。
4.井身结构
根据本井钻井地质设计及《井身结构设计方法》(SY/T5431-2008)进行本井井身结构和套管程序设计。
一开采用Φ311.2mm钻头钻至301m，下Φ244.5mm套管封固第四系黄土层和志丹群上部地层，满足钻达A靶点后测井一次对接要求。表层套管推荐采用井常规固井工艺，要求水泥浆返至地面，保证固井质量。
二开采用Φ215.9mm钻头钻至设计B靶点，下Φ139.7mm生产套管固井，采用一次注水泥双凝水泥浆体系全井封固固井工艺，尾浆返至油层顶界以上200.0m，低密度水泥浆返至井口。
井身结构数据表(见表2)
表2 井身结构数据表
开数
井眼尺寸×井深
套管尺寸×下深
水泥返高
一开
Φ311.2mm×301m
Φ244.5mm×300m
地面
二开
Φ215.9mm×2304.51m
Φ139.7mm×2302.51m
地面

图1JH2P17井井身结构设计图
5.井眼剖面设计
5.21 JH2P17井井身剖面设计
JH2P17井井身剖面设计，见表3，表4，表5。
井眼轨迹设计以有利于提高机械钻速、有利于降低摩阻、有利于着陆点的控制和水平段井眼轨迹调整为原则，兼顾后期施工作业。实际钻井过程中，根据施工情况施工队可对造斜点井深，造斜段造斜率做适当调整，保证井眼轨迹平滑，保证A点符合地质设计和补充地质设计要求。
表3 JH2P17井轨迹参数
井号：JH2P17
轨道类型：直-增-平
井深：2304.51m

井底垂深 m
井底闭合距 m
井底闭合方位 °
造斜点 m
最大井斜角 °
1386.62
1030.00
345.00
1141.15
89.14
磁倾角 °
磁场强度 μT
磁偏角 °
收敛角 °
方位修正角 °
53.93
52.93
-3.42
0.00
-3.42
井口：X=3912927.83 Y=36499904.27
靶A X=3913149.99 Y=36499844.74垂深:1374.62m闭合距:230m闭合方位:345°靶半高:1m靶半宽:10m
靶A1 X=3913246.59 Y=36499818.86垂深:1376.12m闭合距:330m闭合方位:345°靶半高:1m靶半宽:10m
靶A2 X=3913343.18 Y=36499792.98垂深:1377.62m闭合距:430m闭合方位:345°靶半高:1m靶半宽:10m
靶A3 X=3913439.77 Y=36499767.1垂深:1379.12m闭合距:530m闭合方位:345°靶半高:1m靶半宽:10m
靶A4 X=3913536.36 Y=36499741.22垂深:1380.62m闭合距:630m闭合方位:345°靶半高:1m靶半宽:10m
靶A5 X=3913632.96 Y=36499715.33垂深:1382.12m闭合距:730m闭合方位:345°靶半高:1m靶半宽:10m
靶A6 X=3913729.55 Y=36499689.45垂深:1383.62m闭合距:830m闭合方位:345°靶半高:1m靶半宽:10m
靶A7 X=3913826.14 Y=36499663.57垂深:1385.12m闭合距:930m闭合方位:345°靶半高:1m靶半宽:10m
靶B X=3913922.73 Y=36499637.69垂深:1386.62m闭合距:1030m闭合方位:345°靶半高:1m靶半宽:10m
备注：本井地磁参数计算时间2014年5月8日，计算软件为IDDS3.1
表4 JH2P17井井身剖面设计
井深
m
井斜角
°
方位角
°
垂深
m
水平位移
m
南北
m
东西
m
造斜点
°/30m
靶点
0.00
0.00
0
0.00
0.00
0.00
0.00
0.00

1141.15
0.00
345.00
1141.15
0.00
0.00
0.00
0.00

1504.42
89.14
345.00
1374.62
230.00
222.16
-59.53
7.36
A
1604.44
89.14
345.00
1376.12
330.00
318.76
-85.41
0.00
A1
1704.45
89.14
345.00
1377.62
430.00
415.35
-111.29
0.00
A2
1804.46
89.14
345.00
1379.12
530.00
511.94
-137.17
0.00
A3
1904.47
89.14
345.00
1380.62
630.00
608.53
-163.05
0.00
A4
2004.49
89.14
345.00
1382.12
730.00
705.13
-188.94
0.00
A5
2104.50
89.14
345.00
1383.62
830.00
801.72
-214.82
0.00
A6
2204.50
89.14
345.00
1385.12
930.00
898.31
-240.70
0.00
A7
2304.51
89.14
345.00
1386.62
1030.00
994.90
-266.58
0.00
B
表5 JH2P17井井眼轨道各点数据
井深
m
井斜角
°
方位角
°
闭合方位
°
垂深
m
闭合距
m
南北
m
东西
m
造斜率
°/30m
备注
0.00
0.00
345.00
0.00
0.00
0.00
0.00
0.00
0.00

1141.15
0.00
345.00
0.00
1141.15
0.00
0.00
0.00
0.00
造斜点
1171.15
7.36
345.00
345.00
1171.06
1.92
1.86
-0.50
7.36

1201.15
14.72
345.00
345.00
1200.49
7.67
7.41
-1.98
7.36

1231.15
22.08
345.00
345.00
1228.93
17.13
16.55
-4.43
7.36

1261.15
29.45
345.00
345.00
1255.93
30.16
29.13
-7.81
7.36

1291.15
36.81
345.00
345.00
1281.04
46.55
44.96
-12.05
7.36

1321.15
44.17
345.00
345.00
1303.84
66.01
63.76
-17.09
7.36

1351.15
51.53
345.00
345.00
1323.96
88.24
85.23
-22.84
7.36

1381.15
58.89
345.00
345.00
1341.07
112.86
109.01
-29.21
7.36

1411.15
66.25
345.00
345.00
1354.88
139.47
134.71
-36.10
7.36

1441.15
73.61
345.00
345.00
1365.16
167.63
161.91
-43.39
7.36

1471.15
80.97
345.00
345.00
1371.76
196.87
190.16
-50.96
7.36

1501.15
88.34
345.00
345.00
1374.55
226.72
218.99
-58.68
7.36

1504.42
89.14
345.00
345.00
1374.62
230.00
222.16
-59.53
7.36
A
1534.42
89.14
345.00
345.00
1375.07
259.99
251.13
-67.29
0.00

1564.42
89.14
345.00
345.00
1375.52
289.99
280.11
-75.06
0.00

1594.42
89.14
345.00
345.00
1375.97
319.99
309.08
-82.82
0.00

1604.44
89.14
345.00
345.00
1376.12
330.00
318.76
-85.41
0.00
A1
1634.44
89.14
345.00
345.00
1376.57
360.00
347.73
-93.18
0.00

1664.44
89.14
345.00
345.00
1377.02
390.00
376.71
-100.94
0.00

1694.44
89.14
345.00
345.00
1377.47
419.99
405.68
-108.71
0.00

1704.45
89.14
345.00
345.00
1377.62
430.00
415.35
-111.29
0.00
A2
1734.45
89.14
345.00
345.00
1378.07
460.00
444.32
-119.06
0.00

1764.45
89.14
345.00
345.00
1378.52
489.99
473.30
-126.82
0.00

1794.45
89.14
345.00
345.00
1378.97
519.99
502.27
-134.59
0.00

1804.46
89.14
345.00
345.00
1379.12
530.00
511.94
-137.17
0.00
A3
1834.46
89.14
345.00
345.00
1379.57
559.99
540.91
-144.94
0.00

1864.46
89.14
345.00
345.00
1380.02
589.99
569.89
-152.71
0.00

1894.46
89.14
345.00
345.00
1380.47
619.99
598.86
-160.47
0.00

1904.47
89.14
345.00
345.00
1380.62
630.00
608.53
-163.05
0.00
A4
1934.47
89.14
345.00
345.00
1381.07
659.99
637.50
-170.83
0.00

1964.47
89.14
345.00
345.00
1381.52
689.99
666.48
-178.59
0.00

1994.47
89.14
345.00
345.00
1381.97
719.99
695.45
-186.35
0.00

2004.49
89.14
345.00
345.00
1382.12
730.00
705.13
-188.94
0.00
A5
2034.49
89.14
345.00
345.00
1382.57
760.00
734.10
-196.71
0.00

2064.49
89.14
345.00
345.00
1383.02
790.00
763.08
-204.47
0.00

2094.49
89.14
345.00
345.00
1383.47
819.99
792.05
-212.24
0.00

2104.50
89.14
345.00
345.00
1383.62
830.00
801.72
-214.82
0.00
A6
2134.50
89.14
345.00
345.00
1384.07
860.00
830.69
-222.59
0.00

2164.50
89.14
345.00
345.00
1384.52
889.99
859.67
-230.36
0.00

2194.50
89.14
345.00
345.00
1384.97
919.99
888.64
-238.12
0.00

2204.50
89.14
345.00
345.00
1385.12
930.00
898.31
-240.70
0.00
A7
2234.50
89.14
345.00
345.00
1385.57
959.99
927.28
-248.47
0.00

2264.50
89.14
345.00
345.00
1386.02
989.99
956.26
-256.24
0.00

2294.50
89.14
345.00
345.00
1386.47
1019.99
985.23
-264.00
0.00

2304.51
89.14
345.00
345.00
1386.62
1030.00
994.90
-266.58
0.00
B
根据钻遇层位情况,调整轨迹,并经地质确认进行A靶点着陆及水平段施工，JH2P17井设计垂直剖面图和水平投影图(图2，图3)。

图2 JH2P17井垂直剖面图 图3 JH2P17井水平投影图
6.专用工具及仪器设备
专用工具配套由定向服务方根据井身结构和工艺要求自行配置。
7.钻具组合、钻进参数及主要措施
7.1 开钻前要求：
7.1.1 严格按要求安装设备，达到平、稳、正、全、灵、牢，调整转盘、天车、井口中心在同一铅垂线上，偏差小于10mm，正常试运转2h，并经验收合格后，方可正式开钻。
7.1.2 开钻前要认真贯彻设计，对地质、工程、钻井液、固井、完井等设计进行技术交底，贯彻重点技术措施，并按设计要求做好开钻前的各项准备工作。
7.1.3 要求地面"四级"净化设备配备齐全，包括振动筛2台、除砂器1台、除泥器1台。
7.1.4 开钻前挖好一个深2.5～3m直径2m的圆井，下入0.508m×2.5m(直径×下深)的铁桶，环空用水泥混凝土固好，钻台底至沉砂池的排浆循环坑要用水泥抹好。钻台底四周要用水泥抹平，保证一开排浆畅通，以防基础坍塌，不均匀下沉。
7.2一开井段：
7.2.1 井 段：0.00～301m
7.2.2 地 层：第四系、白垩系志丹群上部
7.2.3 井斜角：≤1°
7.2.4 推荐钻具组合：
直井段推荐采用复合钻进模式，该钻具组合防斜打直效果较好。
φ311.2mm钻头+φ203.2mm无磁钻铤×1根+φ203.2mm钻铤×8根+φ177.8mm钻铤×9根+φ127mm钻杆。
7.2.5 推荐钻进参数：钻压20～150 kN，转速 50～70 r/min,排量 45～50 L/s
7.2.6 主要措施：
(1)为了保证井身质量,开孔吊打,轻压钻进,逐渐加深后转入正常钻进,每钻完一个单根洗井2～3分钟,修整井壁。
(2)上部地层松软,钻时快,易垮塌,防止沉砂卡钻,接单根时要不断开转盘活动钻具。
(3)钻达设计井深后,加重泥浆维持井壁稳定,下套管前大排量循环洗井两周以上,进行短起下钻,确保井眼畅通,顺利下套管、固井。
(4)起钻投测电子多点，计算井眼轨迹数据。
7.3 直井段：
7.3.1 井 段：301m-1141.15m
7.3.2 地 层：志丹群、安定组、直罗组、延安组、延长组
7.3.3 井斜角：≤2°，直井段水平位移小于30m。
7.3.4 推荐钻具组合(可做适当调整)
(1)塔式钻具组合：
Φ215.9mm钻头+Φ178mm无磁钻铤×9m+Φ177.8mm钻铤×72m+φ158.8mm钻铤×27m＋Φ127.0mm 钻杆。
(2)钟摆钻具组合：
Φ215.9mm钻头+Φ178mm无磁钻铤×9m+Φ178mm钻铤9m+Φ214m扶正器+Φ158.8mm钻铤×18m+Φ127.0mm加重钻杆30根＋Φ127.0mm 钻杆。
(3)“PDC钻头+螺杆+MWD”钻具组合(推荐使用)：
φ215.9mmPDC+φ197mm1°螺杆＋φ178mm无磁钻铤(1根)＋MWD定向接头＋φ213扶正器+φ158.8mmDc(12根)＋φ127mm加重钻杆20根+φ127mm钻杆。
7.3.5 钻进参数：
塔式及钟摆组合：钻压 150～200 kN， 转速 50-65 r/min， 排量 30-40L/s。
“PDC+螺杆+MWD”组合：钻压 80-150 kN，转速50-60 r/min +螺杆，排量35-45L/s。
7.3.6 主要措施：
(1)开眼要直,钻水泥与地层交界面时容易打斜，钻压一定要小，待钻铤全部进入新地层后再正常加压钻进。二开后的第一只钻头开始50m钻进要求用小于80kN钻压钻进。
(2)上部地层易吸水膨胀,形成厚泥饼阻卡,必须坚持短程起下钻制度,保证起下钻畅通。每钻进200～30Om(或纯钻时间35～40h),短程起下钻一次。起钻过程中如有遇阻要反复拉井壁或划眼,直到畅通无阻后再下钻到井底继续钻进。每钻完一个单根先上提划眼一次后再接单根。
(3)钻进时,要求送钻均匀,钻压和转速在设备能力允许范围内尽量按设计要求执行,不能猛增猛减。如有蹩跳等情况时,应优选合适的钻压、转速。
(4)严格控制起下钻速度,防止抽吸压力或激动压力造成井涌、井塌、井漏等井下复杂事故。
(5)钻进时,要做到早开泵、慢开泵、晚停泵,每次起钻前充分循环钻井液,保持井眼干净,以减少井下复杂情况。
(6)起钻时应连续向环空灌浆,若灌入量大于或小于应灌入量,均应停止起钻作业,进行观察,如有溢流,应及时关井求压。下钻时若井口返出钻井液异常,应立即停止作业,先小排量开泵循环,待正常后再继续下钻。起完钻要及时下钻,检修设备时必须保持井眼内有一定数量的钻具。
(7)为确保直井段井身质量,坚持按要求进行单点测斜监控。监测要求：每钻进10m测斜一次，计算井眼轨迹。
(8)加强钻具管理,建立健全钻具记录,严禁带伤钻具入井,接头在井下工作300h,必须更换。起钻时应错扣检查钻具。凡下井钻具、接头、工具,井队技术员应做好记录,绘好草图。
(9)起钻前，要充分调整好泥浆性能，并循环好为定向造斜钻进作好井眼准备。
(10)为了提速提效，二开直井段采用复合钻进组合。
7.4二开主井眼斜井段
7.4.1 井段：1141.15～1504.42m
7.4.2 地层：延长组
7.4.3 井斜角： 0-89.14°,增斜率：7.36º/30m，
7.4.4 推荐钻具组合
(1)定向钻具组合：
φ215.9mm钻头+φ172mm×1.5º单弯动力钻具+MWD +φ158.8mm无磁钻铤9m+4A11*410+φ127mm加重钻杆60m+φ127mm斜台阶钻杆+φ127mm加重钻杆180m+φ127mm斜台阶钻杆。
(2)转盘钻具组合：
φ215.9mm钻头+φ214mm稳定器+MWD+φ158.8mm无磁钻铤9m+φ158.8mm钻铤9m+φ214mm扶正器+φ158.8mm钻铤27m+φ127mm加重钻杆200m+φ127mm斜台阶钻杆+φ127mm钻杆。
7.4.5 推荐钻进参数：
(1)转盘钻进：钻压 140 ～160kN 转速：螺杆+ 30 r/min 排量 30L/s
(2)定向钻进：泵压 10～12 MPa 压差 1～1.5MPa 排量 30L/s
7.4.6 主要措施：
(1)下钻遇阻不超过l00kN,禁止硬砸硬压,以冲通为主,特别是下钻到造斜点时,严格控制下钻速度，防止把钻头和稳定器塞入小井眼中,造成卡钻事故。
(2)调整和维护好钻井液性能，使流动性、润滑性、携岩性、抑制性、防塌性都达到最佳状态。并严格使用四级净化装置，坚持使用离心分离机。
(3)若井下情况复杂，需要进行通井和划眼时，原则上采用上一趟钻具结构，如因实际情况必须改变钻具结构时，钻具的钢性必须小于上趟钻具的钢性，且有正、倒划眼的能力。
(4)每150-200m或钻进时间超过48小时进行短起下一次，确保井眼干净、畅通；
(5)设计钻具组合及钻进措施和参数，由定向井工程师现场根据轨迹控制的实际需要确定或调整。
(6)主井眼每钻进1个单根测量一次井斜和方位，及时预算井身轨迹，做到垂深、位移、井斜、方位四到位；导眼控制可依据实际情况适当放宽。
(8)旋转钻进时，可根据现场施工情况，调整钻进参数，改变增斜率，以增加旋转钻进的井段，提高施工速度。
(9)钻进中必须加强对井身质量，特别是全角变化率的控制。
7.5 二开水平段
7.5.1 井 段：1504.42～2304.51m
7.5.2 地 层：延长组
7.5.3 井斜角： 89.14°
7.5.4推荐钻具组合：
φ215.9mm钻头+φ172mm×1º单弯动力钻具+MWD +φ158.8mm无磁钻铤9m+4A11*410+φ127mm加重钻杆30m+φ127mm斜台阶钻杆+φ127mm加重钻杆250m+φ127mm斜台阶钻杆。
7.5.5 钻进参数：
钻压140～160kN 转速：螺杆+40r/min 排量 30L/s
主要措施：
(1)每钻进一个单根测斜一次井斜和方位，及时进行轨迹预测，确保井眼按地质要求的层位和工程要求钻进。
(2)调整下入旋转或复合钻具组合时，既要满足井身轨迹的需要，又要满足岩屑床清除的要求。
(3)根据扭矩和摩阻的情况，判断岩屑床问题，配合短起下钻，清除岩屑床。
(4)每钻进100~200m，短起下钻一次，短起下钻井段长度100~500m，短起下钻过程中，视情况可采用倒划眼的措施，清除岩屑床。
(5)实施储层保护措施保护好油气藏，具体见二开钻井液设计。
(6)泥浆性能优良，四级净化设备运转良好，确保井下安全。
(7)钻进中，根据地质导向测取的地质参数的变化，分析地层情况，及时调整井眼轨迹。
(8)完井前应取全取准全部井眼的井斜、方位数据，计算出实钻轨迹的全部数据。
8.推荐钻头及水力参数设计
依据《优选参数钻井基本方法及使用》SY/T5234-2004，推荐钻头及水力参数(见表6)，实际施工中，施工方根据地层情况优选钻头、优化钻井参数和水力参数，提高机械钻速。

表6 推荐钻头及水力参数设计
井 深
m
钻 头
钻 井 参 数
水 力 参 数
直径
mm
型号
喷嘴当量直径mm
钻压
kN
排量
l/s
泵压
MPa
转速
r/min
压耗
MPa
比水功率
W/mm2
冲
击力
kN
环空
返速
m/s
0~301
311.2
HJ517G

20~150
45~50

50~70

0.79
~1141.15
215.9
SD9531
25~28
20~80
30-60
9~14
螺杆+40-60
8.2
8~9
4~5
1.25
~1504.42(A点)
215.9
P265或MD9641H
25~30
50~120
30-60
10~16
螺杆+40-60
9.8
2~3
3~5
1.25
~2304.51(B点)
215.9
MD9641H
25~30
20~60
15~20
11~18
螺杆+40-60
13.5
2~4
1.2
1.5
9.套管强度设计
9.1 套管柱强度计算参考《SY/T5724-2008套管柱结构与强度设计》
9.2 套管抗挤系数按全掏空计算。
9.3 设计抗拉强度不考虑浮力系数
9.4 地层压力按预测最高地层压力附加一定安全系数计算，因此地层压力当量密度按1.05g/cm3计算；完井液密度按1.12g/cm3计算
9.5 套管强度数据按API标准，国产套管没有提供强度数据，实际施工时应考虑这一因素。
套管柱设计与强度校核见表7。
表7 套管强度设计
井段
(m)
套管尺寸
(mm)
段长
(m)
下深
(m)
钢级
壁厚
(mm)
重量
(kg/m)
总重
(t)
抗拉
(t)
抗挤
(kg/cm2)
抗内压
(kg/cm2)
扣型
抗拉
系数
抗挤
系数
抗内压
系数
设计
实际
设计
实际
设计
实际
0~301
244.5
300
300
J55
8.94
53.57
16.07
178.7
142
247.5
短圆
1.8
12.79
1.125

1.25

~2304.51
139.7
2302.51
2302.51
N80
7.72
25.3
58.25
157.9
441.5
544.2
长圆
1.8
2.71
1.125
2.23
1.25
2.57
10.钻柱强度校核
钻柱强度校核依据石油工业出版社的钻井手册(甲方)第九章第三节钻柱设计与计算(见表8)
表8 钻柱强度校核表
钻柱
项目
加重钻杆
钻杆
外径(mm)
127
127
内径(mm)
76.2
108.6
钢级
G105
G105
壁厚(mm)
25.4
9.195
长度(m)
300
2004.51
单位长度重量(KN/m)
0.719
0.2843
段重(KN)
215.7
569.88
累重(KN)
215.7
785.58
安全系数校核
抗拉
最大轴向拉力(kN)

785.58
额定轴向拉力(kN)

2216
安全系数

2.82
抗挤
最大外挤压力(MPa)

15.63
抗挤强度(MPa)

89.6
安全系数

5.73
抗扭
接头紧扣扭矩KN.m

34.96
抗扭强度KN.m

69.04
安全系数

1.97
11.钻进目的层技术措施
11.1 钻井液措施
本井水平段设计采用钾铵基钻井液体系。在钻井过程中仔细分析和监测岩屑返出及钻时变化，及早发现钻遇煤层以及泥岩，以便及时采取措施，防止煤层及泥岩的坍塌，避免出现复杂情况，水平段随时调节钻井液流型，保持较高粘切，增强体系护壁能力及悬浮携带能力。配合工程短起、倒划等措施以有效地清除岩屑，保证井眼畅通；并根据现场情况具体调整钻井液性能，调节钻井液粘度、切力，控制失水造壁性，防止煤层的坍塌提高钻井液抑制性，抑制泥岩以及高伽玛层中泥质的分散，防止大段泥岩的坍塌掉块以及膨胀缩径；加入润滑剂，降低摩阻，确保顺利钻井。
11.2 工程措施
11.2.1 接单根：每打完一个单根划眼，停泵无阻卡接单根，遇阻、遇卡不能硬压硬拔，要开泵循环活动钻具冲通。
11.2.2 易垮塌层，钻头不装水眼。
11.2.3 钻进措施：控制机械钻速，均匀送钻，蹩钻即停，活动钻具划眼；早开泵，晚停泵，减少岩屑下沉。
11.2.4 适当通井或短起下钻，处理泥浆。
11.2.5 及时进行轨迹计算和预测，确保中靶。
12.测量方案及轨迹计算方法
井眼轨迹测量以电子多点和MWD测量数据为准。
12.1 直井段
12.1.1 直井段测单点,每50-150m测量一次；
12.1.2 多点测量时,连续多点数据间距不超过30m。
12.1.3 监测控制时,如发现井斜或水平位移有超标趋势,采取吊打或动力钻具调整。
12.1.4 钻至A靶点后,根据电子多点测量数据修正设计剖面。
12.
