杭州地区110kV杨岭输变电工程建设项目建设项目环境影响报告表.doc

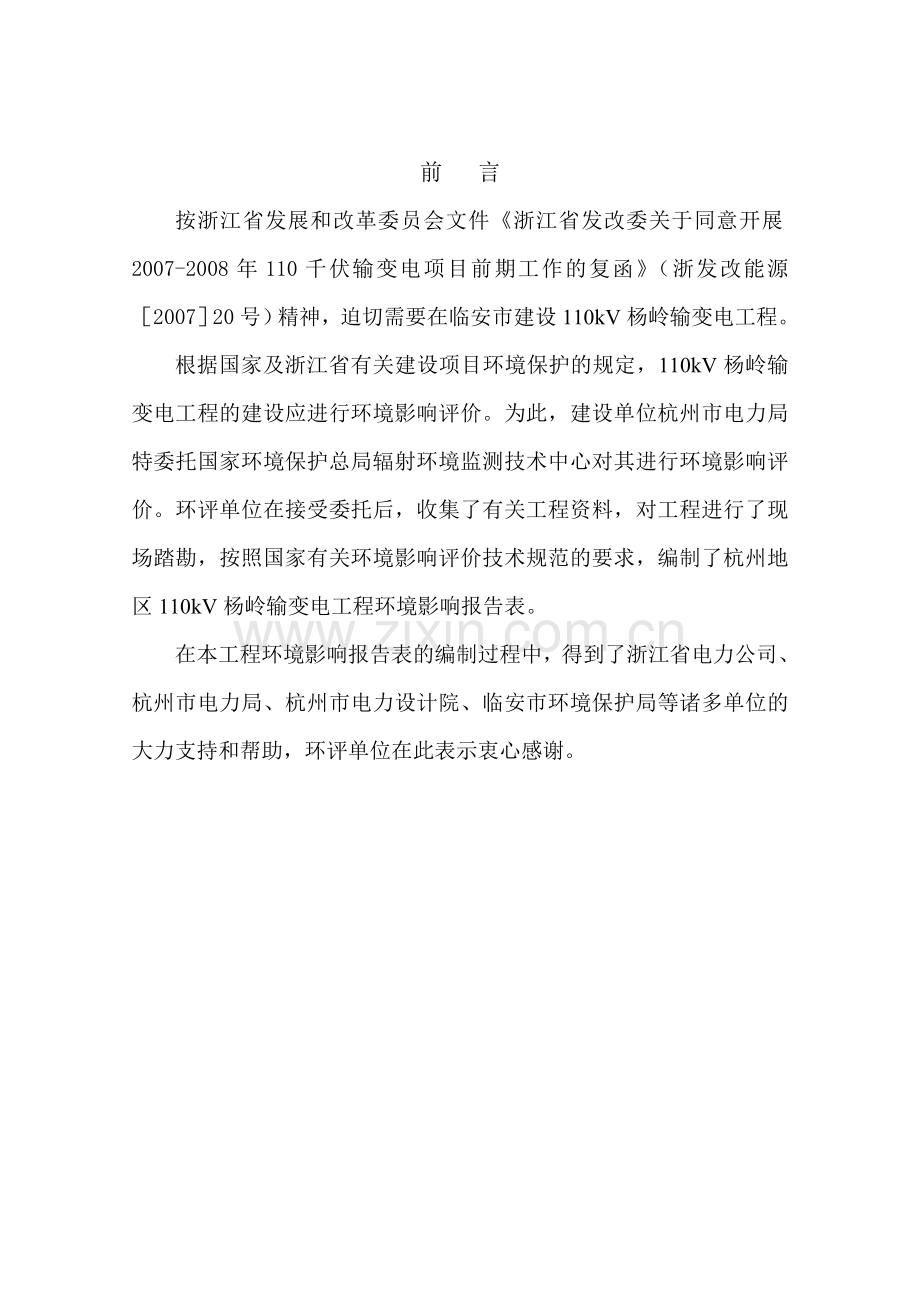

前 言
按浙江省发展和改革委员会文件《浙江省发改委关于同意开展2007-2008年110千伏输变电项目前期工作的复函》（浙发改能源［2007］20号）精神，迫切需要在临安市建设110kV杨岭输变电工程。
根据国家及浙江省有关建设项目环境保护的规定，110kV杨岭输变电工程的建设应进行环境影响评价。为此，建设单位杭州市电力局特委托国家环境保护总局辐射环境监测技术中心对其进行环境影响评价。环评单位在接受委托后，收集了有关工程资料，对工程进行了现场踏勘，按照国家有关环境影响评价技术规范的要求，编制了杭州地区110kV杨岭输变电工程环境影响报告表。
在本工程环境影响报告表的编制过程中，得到了浙江省电力公司、杭州市电力局、杭州市电力设计院、临安市环境保护局等诸多单位的大力支持和帮助，环评单位在此表示衷心感谢。

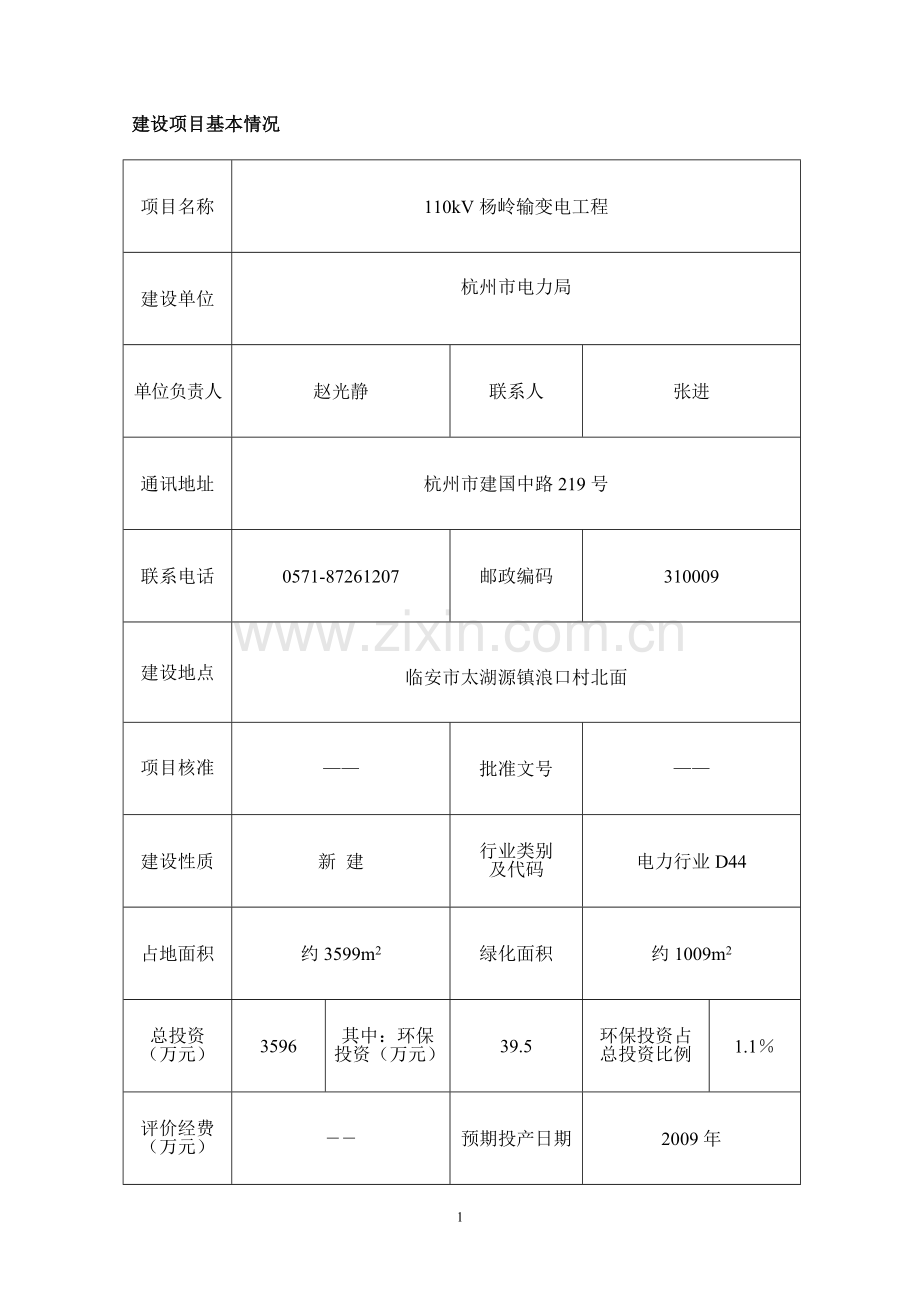

建设项目基本情况

项目名称
110kV杨岭输变电工程
建设单位
杭州市电力局

单位负责人
赵光静
联系人
张进
通讯地址
杭州市建国中路219号
联系电话
0571-87261207
邮政编码
310009
建设地点
临安市太湖源镇浪口村北面
项目核准
——
批准文号
——
建设性质
新 建
行业类别
及代码
电力行业D44
占地面积
约3599m2
绿化面积
约1009m2
总投资
（万元）
3596
其中：环保
投资（万元）
39.5
环保投资占总投资比例
1.1％
评价经费
（万元）
――
预期投产日期
2009年
1.1工程内容及规模
1.1.1建设规模
本次评价包括杭州地区110kV杨岭输变电工程（以下简称杨岭工程）的建设规模详见表1-1。
表1-1 工程的建设规模表
项目
本期
终期
评价规模
杨岭工程
变电所
（户外）
主变
1´50MVA
3´50MVA
3´50MVA
110kV配电装置：常规设备，户外布置
110kV线路
1回（同塔双回单边架设）
3回
2回
10kV线路
12回
36回
－
1.1.2 主要电气设备
工程项目
主变型号
容量
无功补偿装置
本期
终期
杨岭工程
SZ9-110/50000
50000kVA
2´4200kVar
4´4200kVar
电气二次部分
均为综合自动化系统计算机
1.1.3 地理位置
本位于浙江省杭州临安市辖区境内，具体位置见表1-2和图1-1。
表1-2 工程地理位置表
工程项目
地理位置
杨岭工程
本工程变电所位于临安市太湖源镇浪口村北面。本期110kV进线1回（同塔双回路单边架设），T接至青云~高虹线路上，线路径全长6.8km。
1.2平面布置
变电所主出入口设置在所区东侧，与太湖源镇道相接，综合楼东西向布置,所区内设置H型道路，满足交通组织和消防要求。110kV进线来自东侧，110kV配电装置采用户外中型管型母线布置，主变户外布置；控制楼内布置主控室、10kV配电装置、电容器室、电缆层和消弧线圈室，值守室等。杨岭变电所具体布置方式见图1-2。
1.3给排水
1.3.1给水
110kV杨岭变电所为新建工程，所区给水优先考虑城市自来水管网供给，若附近无自来水管网，则用水由挖井解决。
1.3.2排水
110kV杨岭变电所为新建工程，所内排水采用雨水、污水分流系统。雨水采用自然排水，所区生活污水经化粪池处理后用作所区绿化用水或委托清运不外排。
1.4输电线路概况
(1)工程规模
110kV杨岭工程线路建设规模及路径走向方案见表1-3。
表1-3 工程线路规模及路径方案表
项目
工程
建设规模
路径走向方案
杨岭工程
本期110kV进线2回，T接至青云~高虹线路上，线路径全长 6.8km。（同塔双回设计，本期架设1回）。
从青云~高虹线路靠近青云变电所处T接，向北上山后转向西北至新建110kV杨岭变。本线路为双回架空线路，路径长约6.8km。
(2)导线对地和交叉跨越距离
根据导线对地和交叉跨越距离的设计规程（DL/T5092-1999）的要求，导线对地和交叉跨越距离见表1-4。
表1-4导线对地和交叉跨越距离
对地距离
非居民区
6.0m
居民区
7.0m
交叉跨越
房屋建筑物
5.0m
公路（地面）
7.0m
弱电线和电力线
3.0m
1.5 相关部门及村镇的审核意见及建议
本项目输变电工程的方案已取得当地人民政府同意，规划意见建设单位正在办理中。
1.6 与本项目有关的原有污染情况及主要环境问题
无

5

2 建设项目所在地自然环境社会环境简况
2.1自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）：
2.1.1气象
本项目所在地主要气候特征要素指标为：均属亚热带季风气候，四季分明，温和湿润，光照充足，雨量充沛。全年平均气温16.2℃，夏季平均气温28.6℃，冬季平均平均气温3.8℃，年均降水量1435毫米，无霜期约230～260天。因境内地形不同，小气候差异明显，春、冬、夏季风交替，冷暖空气活动频繁，春雨连绵，风向多变，天气变化较大。
2.1.2 地形地貌
根据现场踏勘，杨岭输变电工程的变电所所址及线路途经地区现状以及地形地貌具体见表2-1。
表2-1 变电所所址、线路途经地区现状以及地形地貌
项目名称
现状以及地形地貌现状
杨岭工程
所址用地为待置换用地，现为平地。线路总长约6.8km，大部分位于山地。
2.1.3 动植物
杨岭工程拟建址现为空地，植被仅为荒草等，线路途径区域植被主要以竹、马尾松为主。所在区域动物以蛇、松鼠、野兔等小型动物为主。
所在区域无珍稀保护动植物。
2.2 社会环境简况（社会经济结构、教育、文化、文物保护等）：
杨岭工程位于临安市太湖源镇。
太湖源镇距临安市12km，地域面积243平方公里，太湖源镇作为全市工业强镇之一，工业经济总量较大，已经具备了较好的工业基础和发展实力，镇域内低丘缓坡等土地利用空间充足，随着13省道的全线改建拉通，区位优势将日益凸现，这些都为该镇工业功能区建设奠定了坚实基础，而且功能区建设将加快该镇城镇化建设步伐，形成明显的带动效应。2006年该镇实现工业销售产值50.35亿元，2007年太湖源镇将全力贯彻市十二次党代会精神，把临安工业强市建设作为第一战略目标。做好部署、落实本镇工业平台建设的扩容工作，力争实现工业销售产值58亿元。
所区及线路附近无具有开发价值的自然景观、文物古迹；无生态敏感区、水源保护区。
3 环境质量现状
3.1建设项目所在地区域环境质量现状及主要环境问题（环境空气、地表水、地下水、声环境、生态环境等）：
为了掌握本工程拟建址所在区域的声环境质量现状，评价单位采用杭州爱华电子研究所生产的AWA6218B型积分声级计对此工程进行了昼夜噪声现状测量。测量布点主要考虑变电所拟建址场界及输电线路途径的村庄等环境保护目标。按《城市区域环境噪声测量方法》（GB14623-93）进行布点。
杨岭工程现场测量点位见图3-1，测量结果见表3-1。
表3-1 杨岭工程周围环境噪声现状测量结果
点位代号
点位描述
LAeq:dB
主要声源
执行标准
是否达标
◆1
东侧边界
昼间
57.2
交通噪声、人员活动
2
是
夜间
45.2
自然噪声
◆2
南侧边界
昼间
56.8
交通噪声
夜间
44.8
自然噪声
◆3
西侧边界
昼间
57.1
交通噪声
夜间
43.8
自然噪声
◆4
北侧边界
昼间
58.2
交通噪声
夜间
44.3
自然噪声
测量时间：2007年12月20日
杨岭输变电工程拟建址周围各监测点噪声测量值均符合执行的声环境质量标准。
3.2主要环境保护目标（列出名单及保护级别）
本工程的无线电干扰评价范围内无导航台、卫星地面站、广播电视发射台或雷达站等无线电敏感设施；工频电磁场及噪声评价范围内也无环境保护敏感点。
4评价适用标准
环
境
质
量
标
准
声环境质量标准
根据临安市环保局确认标准：杨岭输变电工程变电所拟建址声环境执行《城市区域环境噪声标准》（GB3096-93）中的2类标准,线路途径的乡村区域执行1类标准。
表4-1 城市区域环境噪声标准 单位：dB(A)
类别
昼间
夜间
1
55
45
2
60
50
3
65
55

污
染
物
排
放
标
准

污
染
物
排
放
标

噪声控制标准：
杨岭变电所的场界噪声控制标准执行《工业企业厂界噪声标准》(GB12348-90)中Ⅱ类标准，工程具体执行的标准见表4-2。
表4-2 工业企业厂界噪声标准 单位：dB(A)
项目名称
类别
昼间
夜间
杨岭变
Ⅱ
60
50
施工期噪声控制标准执行《建筑施工场界噪声限值》（GB12523-90），见表4-3。
表4-3 建筑施工场界噪声限值 单位：dB(A)
施工阶段
主要噪声源
噪声限值
昼间
夜间
土石方
推土机、挖掘机等
75
55
打桩
各种打桩机等
85
禁止施工
结构
砼搅拌机、振捣机等
70
55
装修
吊车、升降机等
65
55

电磁场：
（1）《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24－1998）；
1.3 本规范适用于500kV超高压送变电工程电磁场环境影响的评价。也可参照本规范应用于110kV、220kV及330kV送变电工程电磁场环境影响评价。
2.2.4.2 ……推荐暂以4kV/m作为居民区工频电场评价标准，推荐应用国际辐射保护协会关于对公众全天辐射时的工频限值0.1mT作为磁感应强度的评价标准。
（2）《高压交流架空送电线无线电干扰限值》（GB15707－1995）
4.1频率为0.5MHz时，高压交流架空送电线无线电干扰限值如表4-5所列。
表4-5无线电干扰限值（距边导线投影20m处）
电压，kV
110
220～330
500
无线电干扰限值，dB(μV/m)
46
53
55
110kV高压交流架空送电线距边导线投影20m处无线电干扰限值为46dB(μV/m)。变电所的无线电干扰限值参照此标准中同级电压交流架空送电线的无线电干扰限值执行，以46dB(μV/m)作为110千伏变电所围墙外20m处，0.5MHz频率时的无线电干扰限值的评价标准值。

总量控制标准

无

5建设项目工程分析
5.1工艺流程简述（图示）
5.1.1变电所
杨岭均系降压变电所，变电所将高电压电能经过变电所主变压器转换为低电压电能供用户使用。110kV的电能通过地埋电缆或架空线到达变电所的110kV配电装置，再经过主变压器降压为10kV，最后通过10kV配电装置将电能往外输送。变电所的基本生产工艺流程如图5-1。

110kV配电装置 10kV配电装置 10kV电能

110kV线路电能 110kV变电所
主变

110kV配电装置 负载

图5-1 110kV变电所生产工艺流程示意图
5.1.2 输电线路

输电线路是从电厂或变电所向消费电能地区输送大量电能的主要渠道或不同电力网之间互送大量电力的联网渠道，是电力系统组成网络的必要部分。输电线路一般采用架空和电缆两种形式，架空线路一般由塔基、杆塔、架空线以及金具等组成；电缆敷设在电缆沟内。
架空线是架空敷设的用以输送电力的导线和用以防雷的架空地线的统称，架空线具有低电阻、高强度的特性，可以减少运行时的电能损耗和承受线路上动态和静态的机械荷载。架空线工程基本工艺流程见图5-2。

110kV电能

变电所110kV配电装置
图5-2 110kV输电线路基本工艺示意图

5.2 施工组织
110kV杨岭工程为新建项目，该土建施工采用平面流水，立体交叉的施工方案。主要包括所址三通一平，基础施工，一次回填，土建施工及设备安装等几个阶段。为节约用地，施工生产用地利用变电所场内占地面积；施工生活用地在扩建预留场地解决，共包括有土建与安装施工区、生产与生活区、施工与生产运行区。
新建架空输电线路工程主要施工活动包括修建少量简易道路、材料运输、铁塔基础施工、铁塔组立以及导线和避雷线的架设等几个方面。
5.3 主要污染工序
5.3.1 施工期
工程土建施工和设备安装施工时需使用较多的高噪声机械设备，施工设备的使用将产生施工噪声，施工机械噪声源强见表5-1；施工期的废水主要来自施工机械的冲洗和施工人员的生活污水；施工过程中，施工材料的运输和堆放将产生施工扬尘；施工期土石方的开挖以及施工人员的生活垃圾为施工期主要的固废，施工开挖亦将破坏施工区域的原有植被。
表5-1 主要施工机械噪声源强表
施工机械
自卸卡车
挖掘机
压路机
打桩机
振捣机
搅拌机
电锯
噪声级，dB
70
79
73
93
80
79
78
参考距离，m
15
15
10
15
12
30
15
5.3.2 运行期
输变电工程建成投入运行以后，在电能输送或电压转换过程中，高压线、主变压器和高压配电设备与周围环境存在电位差，形成工频（50Hz）电场；高压输电线路导线内通过强电流，在其附近形成工频磁场。工频电场、磁场可能会影响周围环境。高压线及其配件表面处对周围空气中的电晕放电，形成脉冲电流注入导线，并沿导线由注入点向两边流动；绝缘子污秽或损坏导致电花放电；绝缘子、金具触点松动或接触不良产生的火花放电，该类影响为无线电干扰。它可能会影响其周围环境中的无线通信、信息技术及医疗仪器等设备的正常工作。因此，高压输电线及其有关配件构成电磁场源，其评价因子为工频电场、磁场和无线电干扰。
运行期的噪声主要来自主变（噪声级55dB[1m]）以及风机（噪声级60dB[1m]）的运行，杨岭变设置有13台风机。
变电所1个值守人员会产生约55t/a的生活污水和0.2t/a的生活垃圾。

6 项目主要污染物产生及预计排放情况
类型
内容

排放源（编号）
污染物名称
处理前产生浓度及产
生量（单位）
排放浓度及排放量
（单位）
大气污染物
新建变电所
施工扬尘
——
——
水污染物
110kV变电所值守人员
1人/所
生活污水
BOD5
CODcr
SS
生活污水：55t/a
BOD5：100～150 mg/L
CODcr：250～300 mg/L
SS：200～250mg/L
经化粪池处理后用作所区绿化用水或委托清运，不外排。
固体废物
110kV变电所值守人员 1人/所
生活垃圾
0.5kg/d·人
委托环卫部门清运
噪声
各变电所的噪声主要来自主变及风机等设备的运行
其他
特征污染物为无线电干扰和工频电场、磁感应强度，详见电磁场专项评价
主要生态影响
该工程变电所总用地约3599m2，变电所所址位于临安市太湖源镇浪口村北面，土地性质为待置换用地，建成后将永久占有土地，改变土地利用性质。线路为架空架设，新建塔基约20基，均位于山地丘陵区，施工时平均每基破坏植被面积约180m2，共破坏植被约3600m2，建成后平均每基占地约60m2；共1200 m2。线路施工结束后，除塔基永久占地外，其余进行场地植被恢复。故对区域生态环境影响很小。

30

7 环境影响评价
7.1 施工期环境影响评价
7.1.1噪声影响分析
据同类型工程调研，变电所施工期的噪声主要来自场地平整、挖土填方、土建、钢结构及设备安装调试等几个阶段中，主要噪声源有推土机、挖土机、混凝土搅拌机、电锯及汽车等。
施工机械一般位于露天，噪声传播距离远，影响范围大，是重要的临时性噪声源。常见的施工机械的噪声级见表7-1。
将表7-1中数据对照《建筑施工期场界噪声标准》（GB12523-90）可知，大部分施工机械在15m远处的噪声值均超过了施工阶段噪声限值。
单台施工机械噪声随距离的衰减计算公式如下：
（式7-1）
式中：LA（r）——预测点的噪声值；
LA（r0）——参照点的噪声值；
r、r０——预测点、参照点到噪声源处的距离。
主要施工机械的噪声随距离的衰减情况见表7-1。
表7-1 主要施工机械（单台）噪声随距离的衰减变化 单位：dB
机械设备
距噪声源距离
15 m
50 m
100 m
150 m
200 m
铲土机
72～93
62～83
56～77
52～73
50～71
平土机
80～90
70～80
64～74
60～70
58～68
混凝土搅拌机
72～90
62～80
56～74
52～70
50～68
振捣器
69～81
59～71
53～65
49～61
47～59
施工期间，施工机械是组合使用的，噪声影响将比表7-1列出的要大。因此，施工期间必须按GB12523-90《建筑施工场界噪声限值》进行施工时间、施工噪声的控制。施工单位应落实以下噪声污染防治措施：
（1）施工时，尽量选用优质低噪设备。混凝土连续浇注等确需夜间施工时必须经当地环境保护局审批同意，并告知公众。
（2）加强施工机械的维修、管理，保证施工机械处于低噪声、高效率的良好工作状态。
（3）电动机、水泵、电刨、搅拌机等强噪声设备安置于单独的工棚内。
本项目新建工程输电线路架空线施工的单个施工点（铁塔）施工量相对较小，施工时间较短，且在架线施工过程中因施工点分散、施工量小、历时短，因此对工程周围的声环境影响较小。
7.1.2废水排放分析
新建变电所施工期污水主要来自两个方面：一是施工泥浆废水，二是施工人员的生活污水。
施工泥浆废水主要是在混凝土灌注、施工设备的维修、冲洗中产生。应在变电所内设置一定容量的沉淀池，把施工泥浆废水汇集入沉淀池充分沉淀后，上清水外排，淤泥妥善堆放。
变电所施工人员生活污水来自临时生活区，主要为洗涤废水和粪便污水，含CODcr、NH3-N、BOD5、SS等。按施工高峰时总的施工人员约100人，每人每天生活污水产生量150L计，最高生活污水总量约15m3/d。在施工生活区应设置的简易厕所和化粪池，使污水在池中充分停留后，委托当地环卫部门定期清运。
7.1.3固废影响分析
变电所施工期间固体废弃物主要为施工人员的生活垃圾和建筑垃圾。
施工期间施工人员日常生活产生的生活垃圾应集中堆放，委托当地环卫部门定期运至城市垃圾处理中心处理。建议施工期设置一定数量的垃圾箱，以便分类收集。
本项目110kV杨岭变电所为新建项目，施工开挖的土方可以作为所址填方，经土方平衡后，杨岭变电所尚需向有供土资质的单位购买约7000m3的土方；其配套的110kV输电线路塔基施工开挖土方可作新建所区填方，无弃土。
本项目110kV架空输电线路塔基已经优化设计，采用现浇混凝土板式基础，位于山地的塔基采用优化的高低基础，减少对植被的破坏，塔基施工开挖的土石方基本回填，每基仅有的少量弃土，应按表层土在上的顺序堆放至塔基中间，便于植被恢复。
7.1.4植被损坏和水土流失
杨岭输变电工程拟建场地原有的植被将被破坏，变电所建成投运后将充分利用所区空地，对所区进行绿化。线路塔基开挖时破坏一定的农作物，建设单位应对损坏的农作物进行补偿。施工结束后铁塔实际占地仅限于四个支撑脚，其余位置可以进行植被恢复。
7.1.5扬尘影响分析
在整个施工期，扬尘来自于平整土地、打桩、开挖土方、道路铺浇、材料运输、装卸和搅拌等过程，如遇干旱无雨季节扬尘则更为严重。据有关文献资料介绍，施工工地的扬尘主要是运输车辆行驶产生，约占扬尘总量的60%，但这与道路状况有很大关系。场地、道路在自然风作用下产生的扬尘一般影响范围在100m以内。如果在施工期间对车辆行驶的路面实施增湿作业，每天增湿4-5次，可使扬尘量减少70%左右，其抑尘效果显而易见。增湿抑尘试验结果见表7-2。
表7-2 施工期场地增湿抑尘试验结果
距离（m）
5
20
50
100
TSP小时浓度（mg/m3）
不增湿
10.14
2.89
1.15
0.86
增 湿
2.01
1.40
0.67
0.60
验结果显示，在施工场地实施每天增湿抑尘作业4～5次，其扬尘造成的TSP污染距离可缩小到20-50m范围。本项目施工现场主要是一些运输土石方、建材的大型车辆，若不做好施工现场管理会造成一定程度的施工扬尘，污染环境，因此必须在大风干燥天气实施增湿抑尘，增湿次数每天不少于5次。
为保证周围空气环境少受粉尘污染影响，施工时要做到：粉性材料堆放在料棚内，施工工地定期增湿，施工建筑设置滞尘网，以减少施工扬尘的产生。在采取上述抑尘措施后，施工扬尘对空气环境不会造成影响。
7.2 营运期环境影响分析
7.2.1声环境预测评价
7.2.1.1 变电所
主变户外布置时由于主变形体比较大，可将其看作一个整体声源，预先求得该整体声源的声功率级，然后计算该整体声源辐射的声能在向受声点传播过程中由各种因素引起的衰减，最后求得预测受声点的噪声级。受声点的预测声级按式7-3计算：
……………………………………………（7-3）
式中：为受声点的预测声压级；
为整体声源的声功率级；
为声传播途径上各种因素引起声能量的总衰减量，种因素造成的衰减量。
使用上式进行预测计算的关键是求得整体声源的声功率级。可按如下的Stueber公式计算：

式中：为整体声源周围测量线上的声级平均值，dB；
为测量线总长，米；
为空气吸收系数；
为传声器高度，米；
为测量线所围成的面积，平方米；
为作为整体声源的房间的实际面积，平方米；
为测量线至厂房边界的平均距离，米。
以上几何参数参见下图。

Stueber模型示意图
以上计算方法中因子较多，计算复杂，在评价估算时，按一定的条件可以作适当的简化。当《时，≈≈，则Stueber公式可简化为：

在工程计算时，上式还可以进一步简化为：

声波在传播过程中能量衰减的因素颇多。在预测时，为留有较大余地，以噪声对环境最不利的情况为前提，只考虑屏障衰减、距离衰减和空气吸收衰减，其他因素的衰减，如地面吸收、温度梯度、雨、雾等均作为预测计算的安全系数而不计。
1）距离衰减A d

其中r为受声点到整体声源中心的距离。
2）屏障衰减Ab

其中N为菲涅尔数。
3）空气吸收衰减Aa
空气对声波的衰减在很大程度上取决于声波的频率和空气的相对湿度，而与空气的温度关系并不很大。Aa可直接查表获得。
各整体声源在预测点总声级按声场叠加原理计算。
………………………………………………公式 7-4
Lp—不同声源的叠加值，dB
Lpi—I个声源的噪声级，dB
参数选择：单台主变面积30m2；地面附加衰减值按3dB/100m；空气吸收附加衰减值得0.01dB/m。
风机噪声经距离衰减和空气吸收衰减到达预测点的噪声值可采用计算公式7-1。
根据杨岭变工程总平面布置，风机安装位于主控楼西侧墙体，保守预测西侧3台风机同时运行情况下，各侧围墙外1m处的噪声预测值，计算结果见表7-3。
表7-3 杨岭变电所场界噪声预测值
点位
代号
点位描述
组合声级贡献值dB(A)
执行标准
是否达标
◆1
东侧边界1m处
42.2
Ⅱ
是
是
◆2
南侧边界1m处
45.8
是
是
◆3
西侧边界1m处
48.7
是
是
◆4
北侧边界1m处
45.8
是
是
由表7-3可见，在主变与西侧3台风机同时运行情况下，变电所边界外1m处的噪声预测值能符合《工业企业厂界噪声标准》（GB12348-1990）Ⅱ类标准的要求，符合声环境保护要求。
7.2.1.2输电线路
输电线路运行期，在恶劣天气条件下产生的电晕也会产生一定的可听噪声。一般输电线路走廊下的噪声增量在2dB（A）以下，不会改变线路周围的声环境质量现状。
7.2.2 废水排放分析
变电所均实行无人值班，1人值守方式，运行期污水主要来自值守人员生活污水，无生产污水。生活污水经处理后，可作为所区绿化用水或委托清运。所区雨污分流，雨水可设置雨水井汇集后外排；突发事故时可能产生少量漏油或油污水，由专业单位收集集中统一处理。
110kV输电线路，运行期无废水排放。
7.2.3 固废简析
变电所运行期间的固废主要为生活垃圾，产量约每人每天0.5kg，设置垃圾箱分类收集，由环卫部门定期清运；废蓄电池由专业厂家统一回收。

7.2.5 变电所和输电线路的电磁环境预测评价
(见电磁环境影响专项评价)

8 建设项目拟采取的防治措施及预期治理效果
类型
内容

排放源（编号）
污染物名称
防治措施
预期治理效果
大气污染物
新建变电所
施工扬尘
增湿作业
施工管理
每日增湿作业5次以上，减少70%施工扬尘
水污染物
变电所
值守人员
生活污水
化粪池处理
用作所区绿化用水或委托清运，零排放。
固体废物
变电所
值守人员
生活垃圾
集中堆放，定期委托当地环卫清洁单位清运
城市垃圾填埋场处理
噪声防治措施
在设备招标时，对主变、风机等高噪声设备应有声级值要求（主变噪声级≤55dB、风机噪声级≤60dB等），选择低噪设备。
其他
无。
生态保护措施及预期效果
1.变电所内空地广泛种植草皮等绿化植物。
2、山地塔基施工时，设置挡土墙，减少水土流失。
3.施工结束后，应采取必要措施，对塔基施工基面遗留的废弃碎石等进行清理。对硬化地面进行翻松，以便原有植被以及原种植经济作物的恢复。

环保投资估算

项目
工程名称
子项
费用（万元）
合计（万元）
污染治理和环境保护所需设施
杨岭输变电
工程
集油坑、事故油池
12.0
39.5
施工期沉淀池
3.0
污水管道、化粪池
4.8
挡土墙
8.0
垃圾箱
0.4
绿化
1.3
场地复原
10.0

9 电磁场环境影响专项评价
9.1前言
为满足杭州地区近期电力负荷发展的需要，解决电网目前存在的薄弱环节，根据杭州电网发展规划，迫切需要建设110kV杨岭输变电工程。根据国家及浙江省有关输变电建设项目环境保护的规定，本工程的建设应进行环境影响评价。为此，建设单位杭州市电力局委托国家环境保护总局辐射环境监测技术中心对本工程进行环境影响评价。评价单位在现场踏勘、收集资料和征询环境保护行政管理部门意见的基础上，按照国家有关环境影响评价技术规范的要求，编制了本工程的环境影响报告表。
9.2编制依据
9.2.1法律、法规
（1）《中华人民共和国环境保护法》，1989年12月26日；
（2）《中华人民共和国环境影响评价法》，2003年9月1日；
（3）《中华人民共和国环境噪声污染防治法》，1997年3月1日；
（4）《中华人民共和国水污染防治法》，1996年5月15日；
（5）《中华人民共和国大气污染防治法》，2000年9月1日；
（6）《中华人民共和国固体废物污染环境防治法》，2005年4月1日；
（7）《中华人民共和国土地管理法》，1999年1月1日；
（8）《中华人民共和国电力法》，1996年4月1日；
（9）《中华人民共和国水土保持法》，1991年6月29日；
（10）《建设项目环境保护管理条例》，国务院第253号令，1998年11月29日；
（11）《电力设施保护条例》，国务院第239号令，1998年1月7日；
（12）《电磁辐射环境保护管理办法》，国家环境保护局第18号令，1997年1月27日；
（13）《建设项目环境保护分类管理名录》，国家环境保护总局第14号令，2003年1月1日；
（14）《浙江省建设项目环境保护管理办法》， 浙江省人民政府第166号令，2004年3月1日；
（15）《关于加快全省电网建设有关问题的通知》，浙江省人民政府办公厅，浙政办发[2004]118号，2004年12月24日；
（16）《浙江省建设项目环境影响评价技术要点》，浙江省环保局，2005年4月（修订版）。
9.2.2行业标准、技术导则
（1）《环境影响评价技术导则 总纲》（HJ/T2.1-93）；
（2）《环境影响评价技术导则 声环境》（HJ/T2.4-1995）；
（3）《辐射环境保护管理导则 电磁辐射监测仪器和方法》（HJ/T10.2-96）；
（4）《辐射环境保护管理导则 电磁辐射环境影响评价方法与标准》（HJ/T10.3-96）；
（5）《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）；
（6）《110kV～500kV架空送电线路设计技术规程》（DL/T5092-1999）。
9.2.3 可研文本
（1）《110千伏杨岭输变电工程可行性研究报告》杭州电力设计院有限公司，2007年10月。
9.2.4 批准文件
（1）《浙江省发改委关于同意开展2007～2008年110千伏输变电项目前期工作的复函》浙发改函[2007]20号（见附件1）。
（2）110kV杨岭输变电工程所址意见（见附件2）。
9.3评价范围
参照《500kV超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24－1998）的要求，考虑电场、磁场同电压等级的关系以及变电所输变电设备布置的方式，本输变电工程工频电场强度、磁感应强度的环境影响评价范围为：以变电所为中心半径500m的区域；送电线路走廊两侧30m带状区域。无线电干扰环境影响评价范围为：变电所围墙外2000m的区域；送电线走廊路两侧2000m带状区域。

9.4 电磁场环境现状评价
为了解和掌握本输变电工程周围的电磁环境质量现状；评价单位对工程周围环境的电磁环境各场量参数现状进行了现场测量，测量仪器参数见表9-1。
测量内容为无线电干扰和工频电磁场强度。无线电干扰主要测量输电线路周围和变电所拟建处，频率为0.5MHz（如0.5MHz处有电台干扰，则在其上下10%浮动范围内选择一个能避开电台干扰的频率）的无线电干扰值作为无线电干扰的评价依据。为收集无线电干扰值的基础资料，同时测量频率在0.15MHz、0.25MHz、1.0MHz、1.5MHz、3.0MHz、6.0MHz、10MHz、15MHz、30MHz的无线电干扰值。
表9-1测量仪器设备参数
仪器名称
工频电、磁场强度测量仪
干扰场强测量仪
积分声级计
型 号
PMM8053A
PMM9010
AWA6218B
生产厂家
意大利PMM公司
杭州爱华公司
天线形式
EHP50A
有源鞭状
---
频率响应
5～100KHz
10Hz～30MHz
31.5Hz～8kHz
测量范围
电场：0.1V/m～100kV/m；
磁场：10nT～10mT
0dB～120dB
35～130dB
无线电干扰测量结果见表9-2，电磁场强度测量结果见表9-3，监测点位图见图3-1 。
表9-2 杨岭输变电工程周围无线电干扰现状监测结果
点位代号
点位描述
测量频率
MHz
准峰值,dB(mV/m)
（Sn），n＝20
¢1
变电所
拟建址中央
0.5
29.4（0.2）
0.15
38.3（0.1）
0.25
34.5（0.2）
1.0
24.4（0.4）
1.5
22.2（0.3）
3.0
24.1（0.4）
6.0
25.5（0.6）
10
37.2（1.5）
15
23.0（0.9）
30
24.1（0.6）
¢2
输电线路
上坞里拟建线路下
0.5
35.6（0.3）
0.15
42.7（0.3）
0.25
38.8（0.2）
1.0
42.3（0.1）
1.5
24.8（0.5）
3.0
18.2（0.7）
6.0
54.9（0.4）
10
40.3（0.5）
15
22.3（0.1）
30
24.1（0.4）
由表9-2可见，110kV杨岭输变电工程各监测点位在测量频率为0.5MHz时，无线电干扰现状测量值分别为29.4dB(mV/m)、35.6dB(mV/m)) 未见异常，其他参考频点的无线电干扰测量值未见异常。
表9-3 杨岭输变电工程周围工频电场强度、磁感应强度的现状监测结果
序号
点位描述
电场强度
E（V/m）
磁感应强度B（µT）
▲1
变电所
拟建址东侧
8.202
0.050
▲2
拟建址南侧
0.828
0.038
▲3
拟建址西侧
1.450
0.038
▲4
拟建址北侧
0.280
0.062
▲5
拟建址中央
0.434
0.068
▲6
输电线路
线路跨越老省道处
0.172
0.042
▲7
上坞里36号前
2.565
0.033
监测时间：2007年12月20日 10：00~11：30
天气：晴；环境温度：8.7℃～12.1℃；相对湿度：37％～47％
由表9-3可见，杨岭输变电工程拟建所址各监测点位的工频电场强度测量值最大值为8.202V/m，磁感应强度测量值最大为0.068μT，未见异常。
9.5 电磁场环境预测评价
9.5.1 变电所
由于变电所内将安装数量较多的各类送、变电设备，各设备产生的电磁场会发生交错和叠加，难以用计算方法来描述其周围环境的电磁场分布，因此采用模拟类比监测方法预测变电所运行对其周围电磁场环境的影响。
9.5.1.2.1类比分析
本项目杨岭变电所采用户外布置方式，主要电气设备参数一览见表9-4，与110kV五福变的主要电气设备参数相似，110kV五福变电所主变容量为3×40MVA，小于杨岭变最终的主变容量3×50MVA，但因电场仅和电压相关，故相差别的仅为电流引起的磁感应强度的变化；而根据对浙江省多个110kV变电所的监测结果来分析，110kV变电所围墙的磁感应强度远远低于0.1mT的评价标准值，故五福变电所与杨岭变仍具有较好的可比性。各变电所主要电气设备
