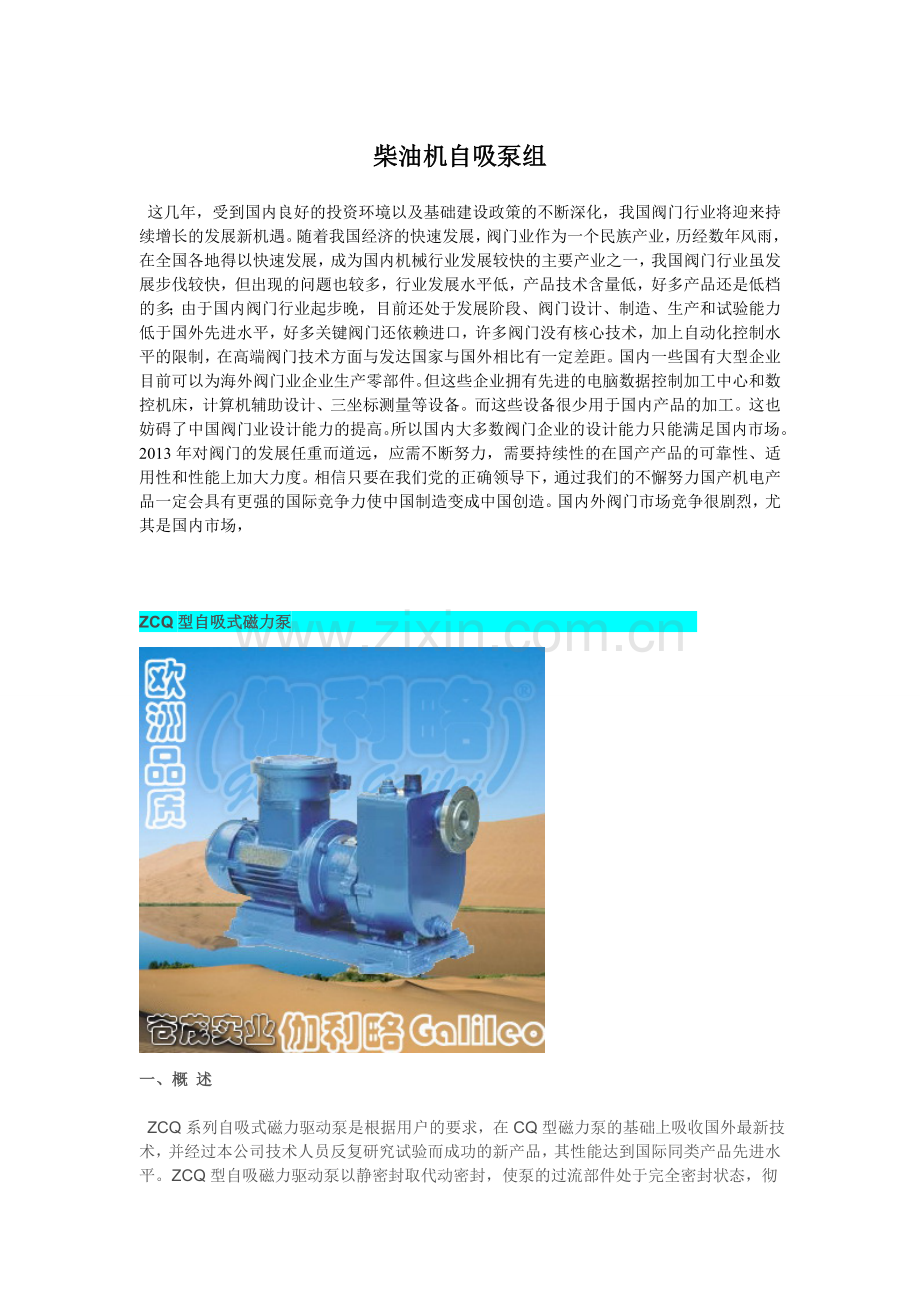

柴油机自吸泵组
这几年，受到国内良好的投资环境以及基础建设政策的不断深化，我国阀门行业将迎来持续增长的发展新机遇。随着我国经济的快速发展，阀门业作为一个民族产业，历经数年风雨，在全国各地得以快速发展，成为国内机械行业发展较快的主要产业之一，我国阀门行业虽发展步伐较快，但出现的问题也较多，行业发展水平低，产品技术含量低，好多产品还是低档的多；由于国内阀门行业起步晚，目前还处于发展阶段、阀门设计、制造、生产和试验能力低于国外先进水平，好多关键阀门还依赖进口，许多阀门没有核心技术，加上自动化控制水平的限制，在高端阀门技术方面与发达国家与国外相比有一定差距。国内一些国有大型企业目前可以为海外阀门业企业生产零部件。但这些企业拥有先进的电脑数据控制加工中心和数控机床，计算机辅助设计、三坐标测量等设备。而这些设备很少用于国内产品的加工。这也妨碍了中国阀门业设计能力的提高。所以国内大多数阀门企业的设计能力只能满足国内市场。2013年对阀门的发展任重而道远，应需不断努力，需要持续性的在国产产品的可靠性、适用性和性能上加大力度。相信只要在我们党的正确领导下，通过我们的不懈努力国产机电产品一定会具有更强的国际竞争力使中国制造变成中国创造。国内外阀门市场竞争很剧烈，尤其是国内市场，

ZCQ型自吸式磁力泵

一、概 述

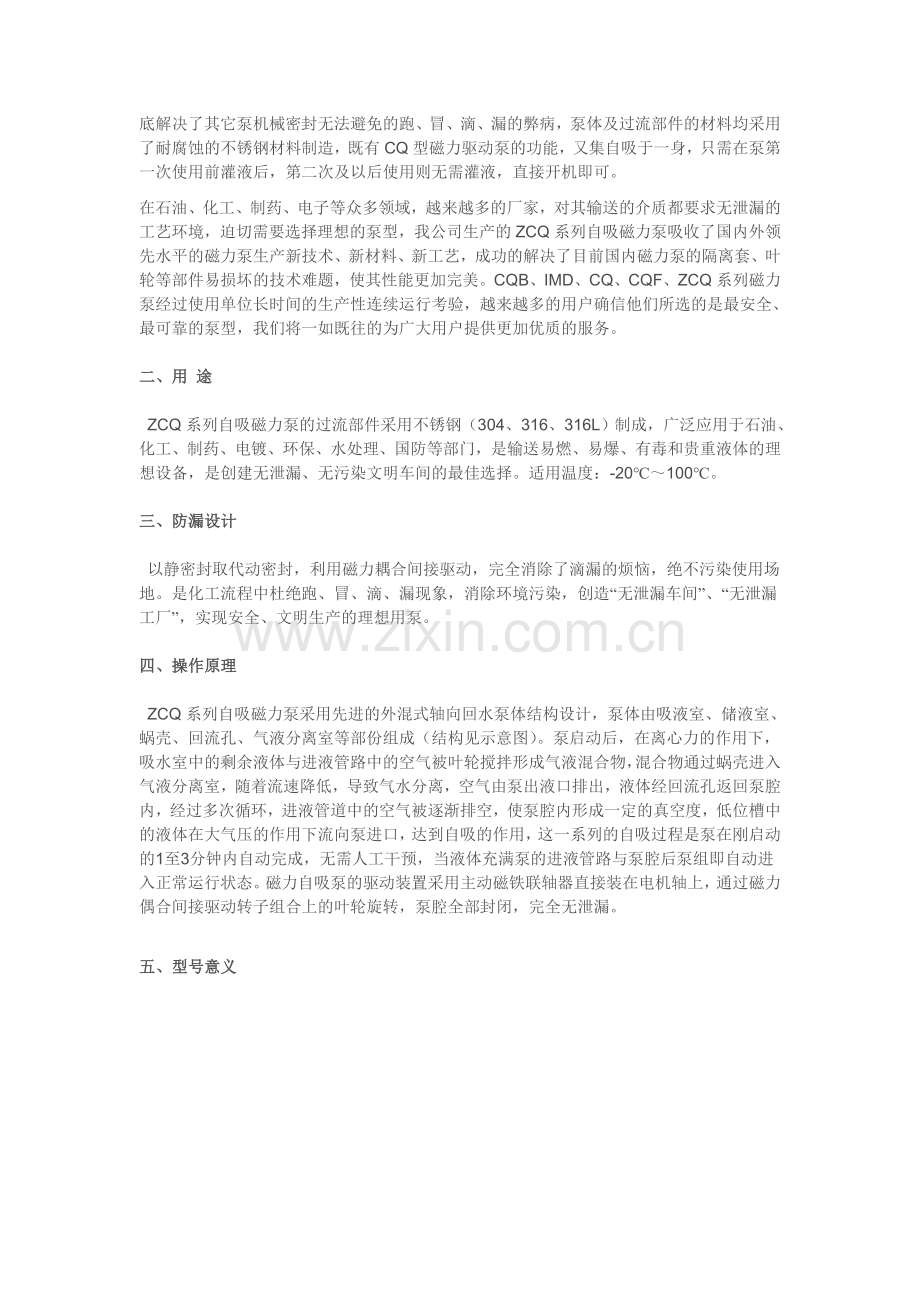

ZCQ系列自吸式磁力驱动泵是根据用户的要求，在CQ型磁力泵的基础上吸收国外最新技术，并经过本公司技术人员反复研究试验而成功的新产品，其性能达到国际同类产品先进水平。ZCQ型自吸磁力驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏的弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可。
在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，我公司生产的ZCQ系列自吸磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完美。CQB、IMD、CQ、CQF、ZCQ系列磁力泵经过使用单位长时间的生产性连续运行考验，越来越多的用户确信他们所选的是最安全、最可靠的泵型，我们将一如既往的为广大用户提供更加优质的服务。

二、用 途

ZCQ系列自吸磁力泵的过流部件采用不锈钢（304、316、316L）制成，广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明车间的最佳选择。适用温度：-20℃～100℃。

三、防漏设计

以静密封取代动密封，利用磁力耦合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。

四、操作原理

ZCQ系列自吸磁力泵采用先进的外混式轴向回水泵体结构设计，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成（结构见示意图）。泵启动后，在离心力的作用下，吸水室中的剩余液体与进液管路中的空气被叶轮搅拌形成气液混合物，混合物通过蜗壳进入气液分离室，随着流速降低，导致气水分离，空气由泵出液口排出，液体经回流孔返回泵腔内，经过多次循环，进液管道中的空气被逐渐排空，使泵腔内形成一定的真空度，低位槽中的液体在大气压的作用下流向泵进口，达到自吸的作用，这一系列的自吸过程是泵在刚启动的1至3分钟内自动完成，无需人工干预，当液体充满泵的进液管路与泵腔后泵组即自动进入正常运行状态。磁力自吸泵的驱动装置采用主动磁铁联轴器直接装在电机轴上，通过磁力偶合间接驱动转子组合上的叶轮旋转，泵腔全部封闭，完全无泄漏。

五、型号意义

六、结构与材料

1
轴 承
填充F4
2
转子组合
稀土永磁体+不锈钢
3
隔离套
不锈钢
4
外 磁
稀土永磁体+HT200
5
密封圈
氟橡胶
6
叶 轮
不锈钢
7
动 环
填充F4
8
主 轴
不锈钢
9
静 环
碳化硅或氧化铝陶瓷
10
泵 体
不锈钢

七、规格及参数
型号
口径(mm)
流量 (m3/h)
扬程
(m)
电机功率 (kW)
电 压
(V)
材 质
进口
出口
ZCQ20-12-100
20
12
3
12
0.37
220/380
不
锈
钢
ZCQ25-20-115
25
20
6.6
15
1.1
380
ZCQ32-25-115
32
25
6.6
15
1.1
380
ZCQ32-25-145
32
25
6.6
25
1.1
380
ZCQ40-32-132
40
32
10.8
20
2.2
380
ZCQ40-32-160
40
32
12
32
4
380
ZCQ50-40-145
50
40
14.4
25
4
380
ZCQ50-40-160
50
40
13.2
32
4
380
ZCQ50-40-200
50
40
7.8
50
5.5
380
ZCQ65-50-145
65
50
16.8
25
5.5
380
ZCQ65-50-160
65
50
27
32
7.5
380
ZCQ80-65-125
80
65
50
20
7.5
380
ZCQ80-65-160
80
65
50
32
15
380
ZCQ80-65-200
80
65
50
50
15
380
注:每个型号都可配用防爆电机
ZCQ型自吸式磁力泵（结构图）

ZCQ型自吸式磁力泵（安装尺寸）

CYZ-A型自吸式离心油泵

一、产品概述
CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。
二、产品特点
1、该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2、该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
三、型号意义

CYZ-A型自吸式离心油泵（性能参数）
型号
流量
扬程m
吸程m
转速r/min
自吸性能min/5m
功率KW
泵口径mm
机组
重量kg
m3/h
L/S
轴功率
电机功率
吸入
排出
25CYZ-A-20
3.2
0.9
20
6.5
2900
1.9
0.46
0.75
25
25
72
25CYZ-A-32
3.2
0.9
32
6.5
2900
1.8
0.8
1.1
25
25
80
40CYZ-A-20
6.3
1.8
20
6.5
2900
1.9
0.87
1.1
40
32
85
40CYZ-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
40
40
138
50CYZ-A-12
15
4.2
12
6.5
2900
2.4
1.1
1.5
50
50
90
50CYZ-A-20
18
5
20
6.5
2900
1.9
1.8
2.2
50
50
98
50CYZ-A-30
20
5.6
30
6.5
2900
1.5
2.6
4
50
50
140
50CYZ-A-35
14
3.9
35
6.5
2900
1.5
2.7
4
50
50
145
50CYZ-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
50
50
145
50CYZ-A-50
12.5
3.5
50
6.5
2900
1.4
4.3
5.5
50
50
160
50CYZ-A-60
15
4.2
60
6.5
2900
1.3
6.2
7.5
50
50
190
50CYZ-A-75
20
5.6
75
6.5
2900
1.3
9.8
11
50
50
240
65CYZ-A-15
30
8.3
15
6.5
2900
2
1.9
3
65
65
100
65CYZ-A-32
25
6.9
32
6
2900
1.5
4.4
5.5
65
65
165
80CYZ-A-13
35
9.7
13
6
2900
3.4
1.9
3
80
80
107
80CYZ-A-17
43
12
17
6
2900
1.8
3.1
4
80
80
156
80CYZ-A-22
40
11.1
22
6
2900
1.9
4.4
5.5
80
80
169
80CYZ-A-25
50
13.9
25
6
2900
1.5
5.2
7.5
80
80
177
80CYZ-A-32
50
13.9
32
6
2900
1.5
6.8
7.5
80
80
180
80CYZ-A-55
60
16.7
55
6
2900
1.5
15
18.5
80
80
310
80CYZ-A-70
60
16.7
70
6
2900
1.2
20.1
22
80
80
333
100CYZ-A-20
100
27.8
20
6
2900
1.8
7.8
11
100
100
258
100CYZ-A-40
100
27.8
40
6
2900
1.8
16.3
22
100
100
455
100CYZ-A-40A
100
27.8
40
6
1450
1.5
18.5
22
100
100
520
100CYZ-A-65
100
27.8
65
6
2900
1.8
27.7
30
100
100
620
100CYZ-A-75
70
19.4
75
6
2900
1.8
24.2
30
100
100
639
150CYZ-A-55
170
47.2
55
5
2900
1.8
39.2
45
150
150
830
150CYZ-A-65
170
47.2
65
5
2900
1.3
46.3
55
150
150
957
150CYZ-A-65A
170
47.2
65
5
1450
1.2
49.8
55
150
150
1138
150CYZ-A-80
160
44.4
80
5
2900
1.2
53.6
55
150
150
986
200CYZ-A-32
400
111.1
32
5
1450
2
52.1
55
200
200
1205
200CYZ-A-63
280
77.8
63
5
1450
1.5
73.9
90
200
200
1338
200CYZ-A-65
350
97.2
65
5
1450
1.5
97.2
110
200
200
1553
250CYZ-A-32
550
152.8
32
5
1450
2
72.3
75
250
250
1307
250CYZ-A-50
400
111.1
50
5
1450
2
80
90
250
250
1486
250CYZ-A-55
450
125
55
5
1450
2
102.1
110
250
250
1681
250CYZ-A-75
400
111.1
75
5
1450
1.5
125.6
132
250
250
1829
300CYZ-A-32
600
166.7
32
5
1450
2
79.2
90
300
300
1608
300CYZ-A-50
500
138.9
50
5
1450
2
104.6
110
300
300
1728
300CYZ-A-55
550
152.8
55
5
1450
2
117.6
132
300
300
1995
CYZ-A型自吸式离心油泵（结构图）

ZS型玻璃钢自吸泵

一、产品概述：
ZS型卧式玻璃钢自吸泵，接触介质的部件，采用聚乙烯醇缩丁醛改性酚醛玻璃纤维，经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含钼不锈钢，钛及钛合金等贵重金属。采用WB2型外装式F4波纹机械密封，密封可靠，使用时间长。
二、产品特点：
ZS型玻璃钢自吸泵，它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自吸能力1、等优点。管路中不需安装底阀，工作前只需保留泵体内储有定量引液即可，因此简化了管路系统，又改善了劳动条件。
三、产品用途：
主要用于石化、冶炼、染料、印染、农药、制药、稀土、化肥等行业，输送不含固体颗粒，不易结晶，温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备
五、外型尺寸表
型 号

D
D1
D2
D3
d
d1
b
L
L1
L2
L3
B
B1
B2
H
H1
H2
ZS50-40-20
50
40
125
110
18
18
32
889
165
360
420
360
250
320
465
210
350
六、外型尺寸图

ZX系列卧式自吸离心泵

一、产品概述：
ZX系列型泵是卧式自吸离心泵。该型式泵 与其它型式的自吸离心泵比较，因为泵本身没 有逆止阀，结构最为简单；工作最为可靠；无 故障工作时间长，维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与 相同口径的泵比较，排量大、性能高。
ZX型泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。 ZX型泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。
二、产品用途：
适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的最理想配套泵种。
三、技术参数：
流量：6.3～400m3/h；
扬程：5～132m；
转速：2900、1450r/min；
功率：0.55～110KW；
进口直径：50～200mm；
最高工作压力：1.6Mpa。
四、型号意义：

ZX系列卧式自吸离心泵（曲线图谱）

ZX系列卧式自吸离心泵|性能参数
型 号
口径（mm）
流量m3/h
扬程m
吸程m
功率kw
转速r/min
自吸性能min/5m
效率%
扬程m使用范围
进口
出口
25ZX3.2-20
25
25
3.2
20
6.5
0.75
2900
1.9
43
10-20
25ZX3.2-20
25
25
3.2
20
6.5
1.1
2900
1.9
43
10-20
25ZX3.2-32
25
25
3.2
32
6.5
1.5
2900
1.8
40
20-32
32ZX3.2-20
32
32
3.2
20
6.5
1.1
2900
1.9
43
10-20
32ZX3.2-32
32
32
3.2
32
6.5
1.5
2900
1.8
40
20-32
32ZX3.2-50
32
32
3.2
50
6.5
3
2900
1.8
43
40-50
40ZX6.3-20
40
40
6.3
20
6.5
1.5
2900
1.9
50
10-20
40ZX6.3-32
40
40
6.3
32
6.5
2.2
2900
1.8
40
22-32
40ZX10-40
40
40
10
40
6.5
4
2900
1.5
43
30-40
40ZX6.3-50
40
40
6.3
50
6.5
4
2900
1.5
43
35-50
50ZX15-12
50
50
15
12
6.5
1.5
2900
2.4
63
8-12
50ZX18-20
50
50
18
20
6.5
2.2
2900
1.9
60
10-20
50ZX12.5-32
50
50
12.5
32
6.5
3
2900
1.5
55
22-32
50ZX20-30
50
50
20
30
6.5
4
2900
1.5
63
20-30
50ZX14-35
50
50
14
35
6.5
4
2900
1.5
55
25-35
50ZX10-40
50
50
10
40
6.5
4
2900
1.5
55
30-40
50ZX12.5-40
50
50
12.5
40
6.5
4
2900
1.5
55
30-40
50ZX12.5-50
50
50
12.5
50
6.5
5.5
2900
1.4
45
40-50
50ZX15-60
50
50
15
60
6.5
7.5
2900
1.4
48
40-60
50ZX20-75
50
50
20
75
6.5
11
2900
1.3
48
60-75
65ZX-30-15
65
65
30
15
6
3
2900
1.9
55
10-15
65ZX25-20
65
65
25
20
6
4
2900
1.9
60
10-20
65ZX35-17
65
65
35
17
6
4
2900
1.9
60
10-17
65ZX25-32
65
50
25
32
6
5.5
2900
1.5
55
22-32
65ZX25-50
65
50
25
50
6
7.5
2900
1.4
50
40-50
65ZX25-60
65
50
25
60
6
11
2900
1.5
50
40-60
65ZX25-70
65
50
25
70
6
15
2900
1.5
50
60-70
80ZX35-13
80
65
35
13
6
3
2900
2.4
61
8-13
80ZX43-17
80
65
43
17
6
4
2900
1.8
60
10-17
80ZX40-22
80
65
40
22
6
5.5
2900
1.9
60
15-22
80ZX50-20
80
65
50
20
6
5.5
2900
1.9
61
15-20
80ZX50-25
80
65
50
25
6
7.5
2900
1.6
55
20-25
80ZX50-32
80
65
50
32
6
7.5
2900
1.6
55
22-32
80ZX60-40
80
65
60
40
6
11
2900
1.5
48
30-40
80ZX60-50
80
65
60
50
6
15
2900
1.5
49
40-50
80ZX60-55
80
65
60
55
6
18.5
2900
1.5
48
45-55
80ZX60-70
80
65
60
70
6
22
2900
1.4
48
55-70
100ZX100-15
100
80
100
15
6
11
2900
1.8
60
12-20
100ZX100-20
100
80
100
20
6
15
2900
1.9
55
22-32
100ZX100-32
100
80
100
32
6
15
2900
1.9
55
22-32
100ZX100-40
100
80
100
40
6
18.5
2900
1.8
50
30-40
100ZX100-50
100
80
100
50
6
22
2900
1.9
50
40-50
100ZX100-65
100
80
100
65
6
30
2900
1.8
55
50-65
100ZX70-75
100
80
70
75
6
30
2900
1.8
55
60-75
125ZX120-20
125
100
120
20
5
18.5
2900
2
58
15-20
125ZX140-25
125
100
140
25
5
22
2900
2.5
58
15-25
125ZX120-32
125
100
120
32
5
22
2900
2.5
58
22-32
125ZX120-60
125
100
120
60
5
37
2900
2
55
45-60
150ZX150-20
150
125
150
20
5
18.5
2900
2.3
58
15-20
150ZX160-25
150
125
160
25
5
22
2900
2.5
58
15-25
150ZX150-32
150
125
150
32
5
22
2900
2.5
58
22-32
150ZX170-45
150
125
170
45
5
37
2900
2.5
45
33-45
150ZX170-55
150
125
170
55
5
45
2900
2
45
45-55
150ZX170-65
150
125
170
65
5
55
2900
2
55
55-65
150ZX160-75
150
125
160
75
5
55
2900
2
55
55-65
150ZX160-80
150
125
160
80
5
55
2900
1.8
55
65-80
200ZX200-32
200
150
200
32
5
30
1450
2
50
22-32
200ZX400-32
200
150
400
32
5
55
1450
2
50
22-32
200ZX280-63
200
200
280
63
5
90
1450
1.8
55
55-63
200ZX350-65
200
200
350
65
5
110
1450
1.8
55
50-65
250ZX550-32
250
200
550
32
5
75
1450
2
48
22-32
250ZX400-50
250
200
400
50
5
90
1450
2
45
40-50
250ZX450-55
250
200
450
55
5
110
1450
1.8
45
40-55
300ZX600-32
300
250
600
32
5
90
1450
2
55
22-32
300ZX500-50
300
250
500
50
5
110
1450
2
48
40-50

ZX系列卧式自吸离心泵（结构图）

ZX系列卧式自吸离心泵（安装尺寸）

ZW型自吸式无堵塞排污泵

一、产品概述：
ZW型自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、适用范围：
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。
三、产品优点：
1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。
四、技术参数：
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。
五、型号意义：

ZW型自吸式无堵塞排污泵（性能参数）
型 号
口径(mm)
流量(m3/h)
扬程(m)
功率
(kw)
转速
(r/min)
自吸时间
(min/5m)
效率
(%)
汽蚀余量
(m)
扬程(m)
使用范围
重量
(kg)
进口
出口
25ZW8-15

25
25
8
15
1.5
2900
3
45
2.0
10-15
100
25ZW8-30

25
25
8
30
3
2900
3
45
2.0
24-30
120
32ZW5-20

32
32
5
20
2.2
2900
3
45
2.5
15-20
100
32ZW10-20

32
32
10
20
2.2
2900
3
45
2.5
15-20
100
32ZW9-30

32
32
9
30
3
2900
3
48
2.5
24-30
120
40ZW10-20

40
40
10
30
2.2
2900
3
45
2.5
15-20
100
40ZW20-15

40
40
20
15
2.2
2900
3
45
2.5
10-18
100
40ZW15-30

40
40
15
30
3
2900
3
48
2.5
24-30
120
50ZW10-20

50
50
10
20
2.2
2900
3
45
2.5
15-20
100
50ZW20-12

50
50
20
12
2.2
2900
3
45
2.5
10-18
100
50ZW18-20

50
50
18
20
3
2900
3
45
2.5
18-22
120
50ZW15-30

50
50
15
30
3
2900
3
48
2.5
24-30
120
50ZW20-35

50
50
20
35
5.5
2900
3
48
2.5
25-35
150
50ZW25-30

50
50
25
30
5.5
2900
3
48
2.5
25-30
150
50ZW20-40

50
50
20
40
7.5
2900
3
48
2.5
32-40
200
50ZW20-50

50
50
20
50
11
2900
3
48
2.5
40-50
250
65ZW30-18

65
65
30
18
4
2900
3
45
2.5
13-18
160
65ZW30-18

65
65
30
18
4
1450
3
45
2.5
13-18
200
65ZW25-30

65
65
25
30
5.5
2900
3
50
3.0
25-30
200
65ZW25-40

65
65
25
40
7.5
2900
3
50
3.0
32-40
200
65ZW40-25

65
65
40
25
7.5
2900
3
50
3.0
20-25
200
65ZW50-30

65
65
50
30
7.5
2900
3
50
3.0
25-30
200
65ZW65-25

65
65
65
25
7.5
2900
3
52
3.0
20-25
200
65ZW25-50

65
65
25
50
11
2900
3
53
3.0
40-50
280
80ZW40-16

80
65
40
16
4
2900
3
50
3.0
13-18
180
80ZW40-16

80
65
40
16
4
1450
3
50
3.0
13-18
200
80ZW50-20

80
65
50
20
5.5
1450
3
50
3.0
13-20
240
80ZW40-25

80
65
40
25
7.5
2900
2
50
3.0
20-25
200
80ZW25-40

80
65
25
40
7.5
2900
2
50
3.0
32-40
200
80ZW65-25

80
65
65
25
7.5
2900
2
52
3.0
20-25
240
80ZW80-20

80
65
80
20
7.5
1450
3
52
3.0
10-20
240
80ZW80-35

80
65
80
35
15
2900
3
45
3.0
30-35
285
80ZW40-50

80
65
40
50
18.5
2900
2
50
3.0
40-50
293
80ZW50-60

80
65
50
60
22
2900
3
55
3.0
48-60
326
100ZW100-15

100
80
100
15
7.5
1450
3
50
4.0
10-15
300
100ZW80-20

100
80
80
20
7.5
1450
3
53
4.0
10-20
300
100ZW100-20

100
80
100
20
11
1450
3
53
4.0
12-20
340
100ZW100-30

100
80
100
30
22
2900
2
53
4.0
25-30
510
100ZW80-45

100
80
80
45
30
2900
2
55
4.0
35-45
560
100ZW80-60

100
80
80
60
45
2900
2
53
4.0
50-60
585
125ZW120-20

125
125
120
20
15
1450
2
55
4.0
8-15
500
150ZW180-14

150
125
180
14
15
1450
3.5
60
5.0
8-14
500
150ZW150-20

150
125
150
20
15
1450
3.5
60
5.0
8-15
500
150ZW200-15

150
125
200
15
18.5
1450
3.5
60
5.0
8-15
550
150ZW200-20

150
125
200
20
22
1450
3
60
5.0
10-20
570
150ZW180-20

150
125
180
20
22
1450
3
60
5.0
10-20
570
150ZW160-30

150
125
160
30
30
1450
3
65
5.0
20-30
680
150ZW180-30

150
125
180
30
37
1450
3
65
5.0
20-30
700
150ZW180-38

150
125
180
38
55
1450
3.5
45
5.0
30-3
