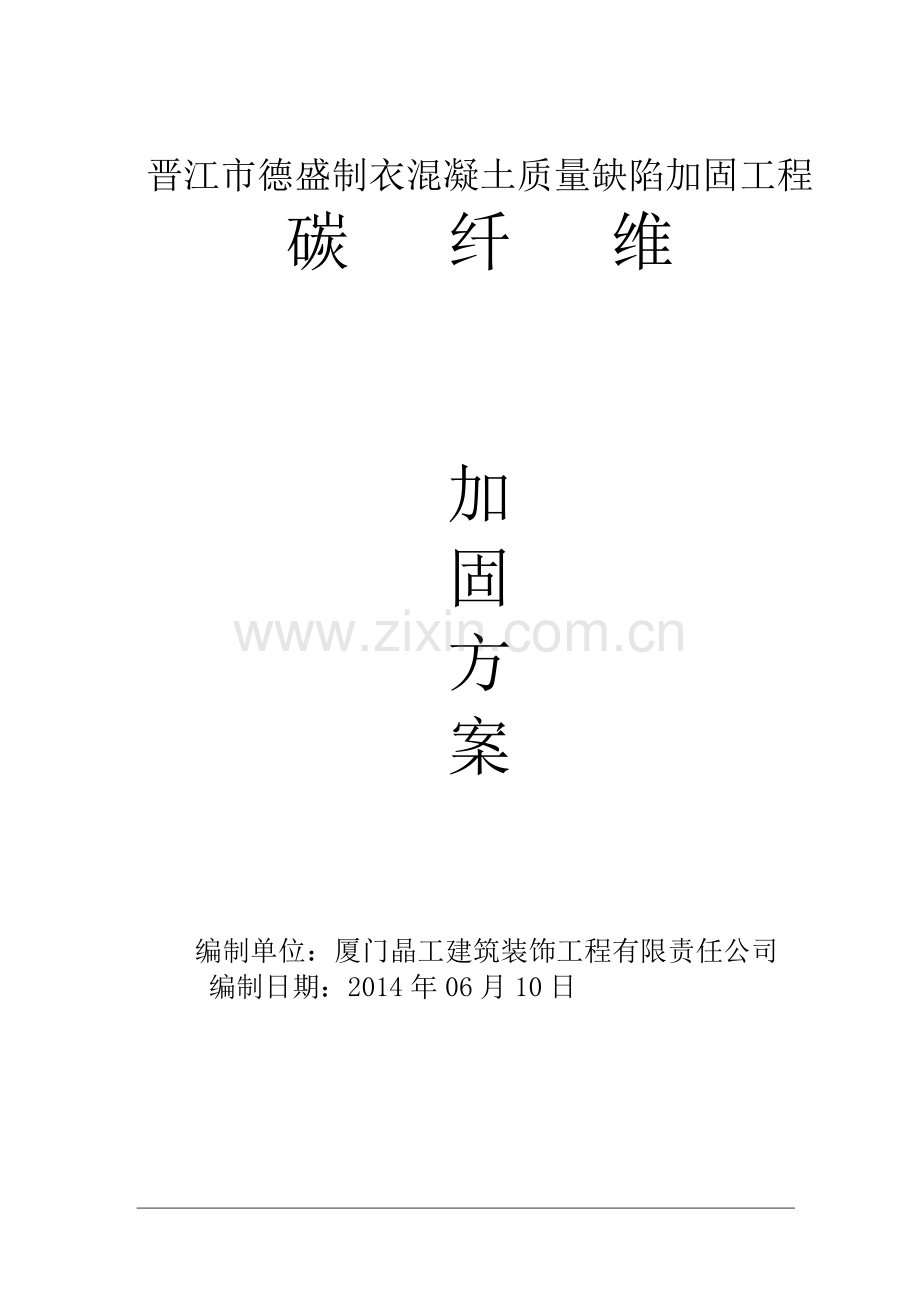

晋江市德盛制衣混凝土质量缺陷加固工程
碳 纤 维

加
固
方
案

编制单位：厦门晶工建筑装饰工程有限责任公司
编制日期：2014年06月10日

一、 方案概况：
本工程因施工问题，一至四层存在混凝土质量缺陷，个别柱存在柱角漏浆，根据现场情况针对该混凝土质量缺陷做如下处理
1、针对柱角漏浆部位疏松部位达到宽150mm×深150mm时，采用高强聚合物水泥砂浆进行修补，修补后由粘贴碳纤维布进行该部位加固，碳纤维布厚度0.111mm，抗拉强度标准值为300Mpa；碳纤维布沿水平方向围束包裹整个修补位置，环向围束上下层之间搭接宽度不小于50mm,环向延伸截断搭接长度不小于200mm。2、针对混凝土轻微质量缺陷，对缺陷部位进行疏松剔除，采用强聚合物水泥砂浆进行修补。
现就具体碳纤维做法，特制订本专项施工方案。碳纤维采用专业施工，由厦门晶工建筑装饰工程有限公司实施。
二、质量缺陷情况加固依据：
1、方案编制依据：
国家及当地的现行设计及施工验收规范、质量评定标准等文件和有关规定；
Ø 《建筑工程施工质量验收统一标准》 GB50300-2001
Ø 《混凝土结构加固技术规范》CECS 25:90
Ø 《建筑抗震加固技术规程》JGJ116-98
Ø 《现有建筑抗震鉴定及加固规程》DGJ08-81-2000
Ø 《混凝土结构后锚固技术规程》JGJ145-2004
Ø 《碳纤维增片材加固混凝土结构技术规程》CECS 146:2003
Ø 《建筑结构加固工程施工质量验收规范》(GB 50550-2010)
Ø 现场初步调查收集资料。
三、碳纤维加固方案：
1、加固所用碳纤维布及各项指标按下表采用。

碳纤维布的物理力学性能
碳纤维布配套用胶按施工工艺及功能分为底层树脂（底胶）、找平材料及浸渍树脂三种，其主要成分的物理力学指标见下表。

环氧树脂是一种多功能碳纤维加固补强用粘结剂，可直接作为底层树脂、找平材料、浸渍树脂使用。
底层树脂是碳纤维布加固补强用底层树脂。它涂布在被加固的结构表面，显著提高基面强度及其与加固材料的粘结性。
找平材料与石英砂或高强白水泥等按比例混合，配置成加固用找平树脂，用于找平凹凸不平的表面和修补脱落的部分。
浸渍树脂对碳纤维布具有良好的渗透性和粘结性，适用于建筑物和土木加固。

2、施工要求及安全措施
1) 基底处理
2) 混凝土表层出现剥落、蜂窝、腐蚀等劣化现象的部位应予以凿除，对于较大的面积的劣质层在凿除后应用聚合物水泥砂浆进行修复。
3)裂缝部分如有必要应首先进行封闭处理。
4)用混凝土角磨机、砂纸等工具去除混凝土表面的浮浆、油污等杂质，构件基面的混凝土要打磨平整，尤其是表面的凸起部位要磨平，转角粘贴处要进行倒角处理并打磨成圆弧状（R≥20mm）。
5)用吹风机将混凝土表面清理干净并保持干燥。
6)涂底胶
① 按主剂：固化剂=4:1的比例将主剂与固化剂先后置于容器中，用电动搅拌器均匀搅拌，根据现场实际气温决定用量并严格控制使用时间。
② 用滚筒刷均匀涂沫于混凝土表面，等胶固化后（固化时间视现场气温而定，以指触干燥为准），再进行下一步施工。
③ 施工现场严禁出现明火，注意通风。
④ 用找平材料找平
⑤ 混凝土表面凹陷部位及模板接头出现高度差的部位要用找平材料填平，尽量减少高度差，使混凝土表面平滑，以利于粘贴碳纤维布。
⑥ 转角的处理也应用整平材料将其修补为光滑的圆弧，半径不小于20mm。
7)粘贴碳纤维布
① 按现场实际的尺寸裁剪碳纤维布。
② 调配、搅拌粘贴树脂，然后均匀涂抹于所要粘贴的部位，在混凝土搭接、拐角等部位要多涂抹一些。
③ 粘贴碳纤维布，在确定所贴部位无误后剥去离型纸，用特制的滚子反复沿纤维方向滚压，去除气泡，并使粘贴树脂充分浸透碳纤维布。
④ 多层粘贴应重复上述步骤，待纤维表面指触干燥后方可进行下一层的粘贴。
⑤ 在最后一层碳纤维布的表面均匀涂抹一层粘贴树脂。如有需要，表面增加撒一层绿豆砂以便后期粉刷
⑥ 施工工序：
混凝土基面打磨 涂底层树脂 用找平材料找平 涂浸渍树脂 贴
贴碳纤维 在碳纤维布表面涂抹浸渍树脂
3 、施工质量标准及验收方式
1) 在开始施工之前，应确认碳纤维片材及配套树脂类粘结材料的产品合格证， 产品质量出厂检验报告，各项性能指标应符合本规程第3.1 节、第3.2 节、第3.3 节规定的要求。
2) 采用碳纤维片材及配套树脂类粘结材料对混凝土结构进行加固修复时，应严格按规程有关条款进行各工序隐蔽工程检验与验收。如施工质量不能满足规程有关条款要求时，应立即采取补救措施或返工。
3) 碳纤维片材实际粘贴面积应不少于设计量，位置偏差应不大于l0mm。
4) 碳纤维片材与混凝土之间的粘结质量可用小锤轻轻敲击或手压碳纤维片材表面的方法来检查，总有效粘结面积不应低于95%。当碳纤维布的空鼓面积小于10000mm2 时，可采用针管注胶的方式进行补救.空鼓面积大于10000mm2 时，宜将空鼓处的碳纤维片材切除，重新搭接贴上等量的碳纤维片材，搭接长度应不小于l00m。

四、安全管理
1 、安全体系
1) 在甲方安全体系的监督下，建立以项目经理为首的安全领导小组，有组织、有领导的开展安全管理活动。
2) 各部门必须职责分明，责任到位。
① 项目经理对整个加固工程安全全面负责，是项目安全管理的第一责任人。
② 各级职能部门、人员，在各自业务范围内对实现安全施工的要求负责。
③ 全员承担安全施工责任，建立安全施工责任。
3) 按班组配备专职安全员。
4) 接受建设方及相关单位对整个加固工程安全管理进行监督管理。
2 、安全措施
1) 为了增强施工人员的安全施工意识，提高安全施工知识，有效的防止施工人员的不安全行为，减少人员的失误，进入现场的管理及施工人员应进行上岗前的安全教育。
2) 一切管理操作人员应具有基本条件与较高素质：
① 具有合法的劳动手续
② 身体素质良好
③ 具有适于不同层次操作所必须的文化
④ “三工”人员进入现场前必须进行三级安全教育。

五、安全注意事项

1) 碳纤维为导电材料，施工时应使其远离电气设备，或采取可靠保护措施。
2) 各种粘结剂应在其说明书规定的环境温度中密封储存，并远离火源，且避免日光直射。
3) 粘结剂的配制应在室内进行，其操作环境及施工现场均应保持良好通风。
4) 施工人员应带防护面罩、手套和着工作服。
5) 各种粘结剂材料不得沾染生活水源。废弃物不得倒入下水道，应按环保要求集中处理。

厦门晶工建筑装饰工程有限公司
2014.06.10
施工负责人：赖松兴
