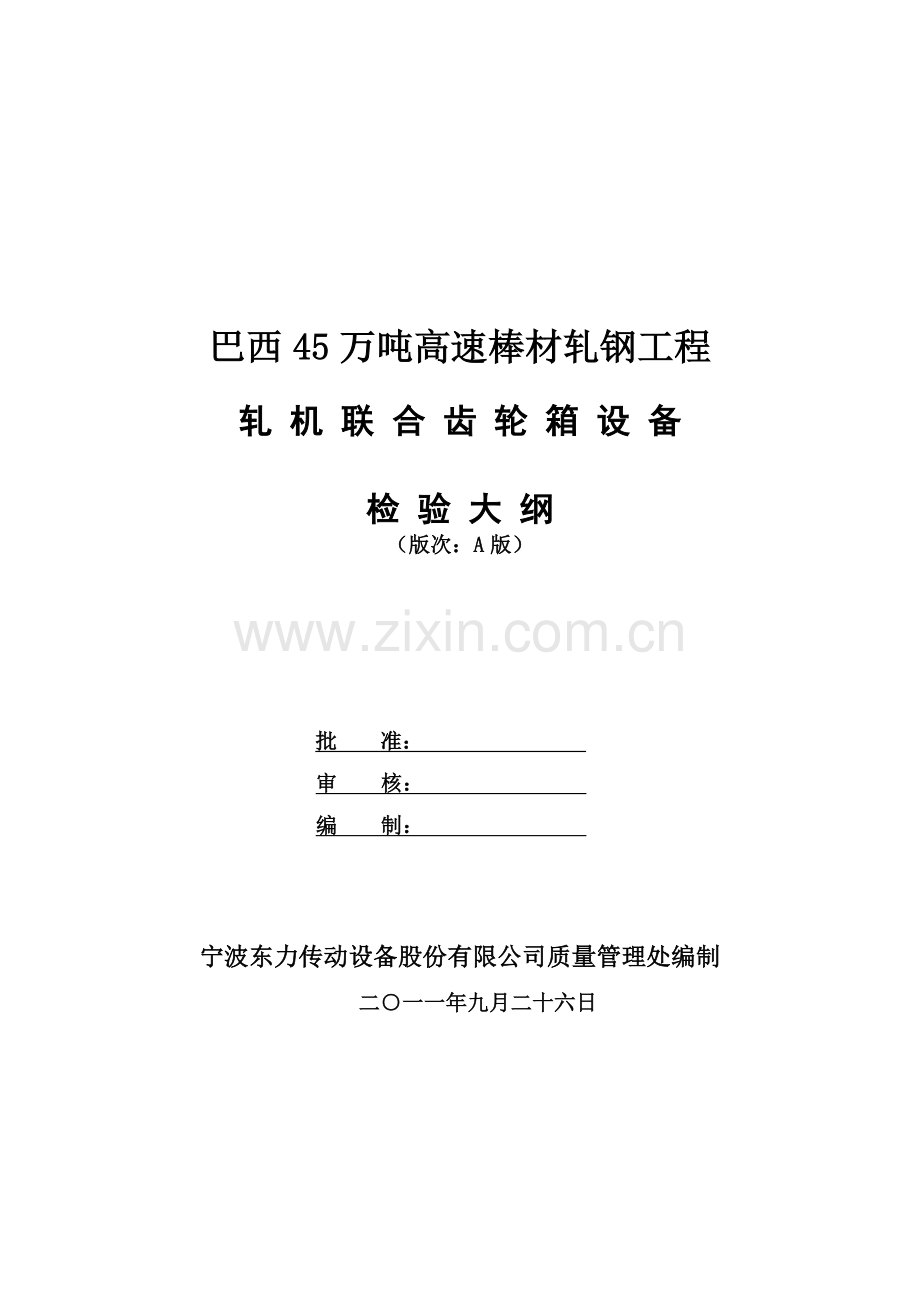

巴西45万吨高速棒材轧钢工程检验大纲(正式版).doc

巴西45万吨高速棒材轧钢工程

轧 机 联 合 齿 轮 箱 设 备

检 验 大 纲
（版次：A版）

批 准：
审 核：
编 制：

宁波东力传动设备股份有限公司质量管理处编制
二○一一年九月二十六日

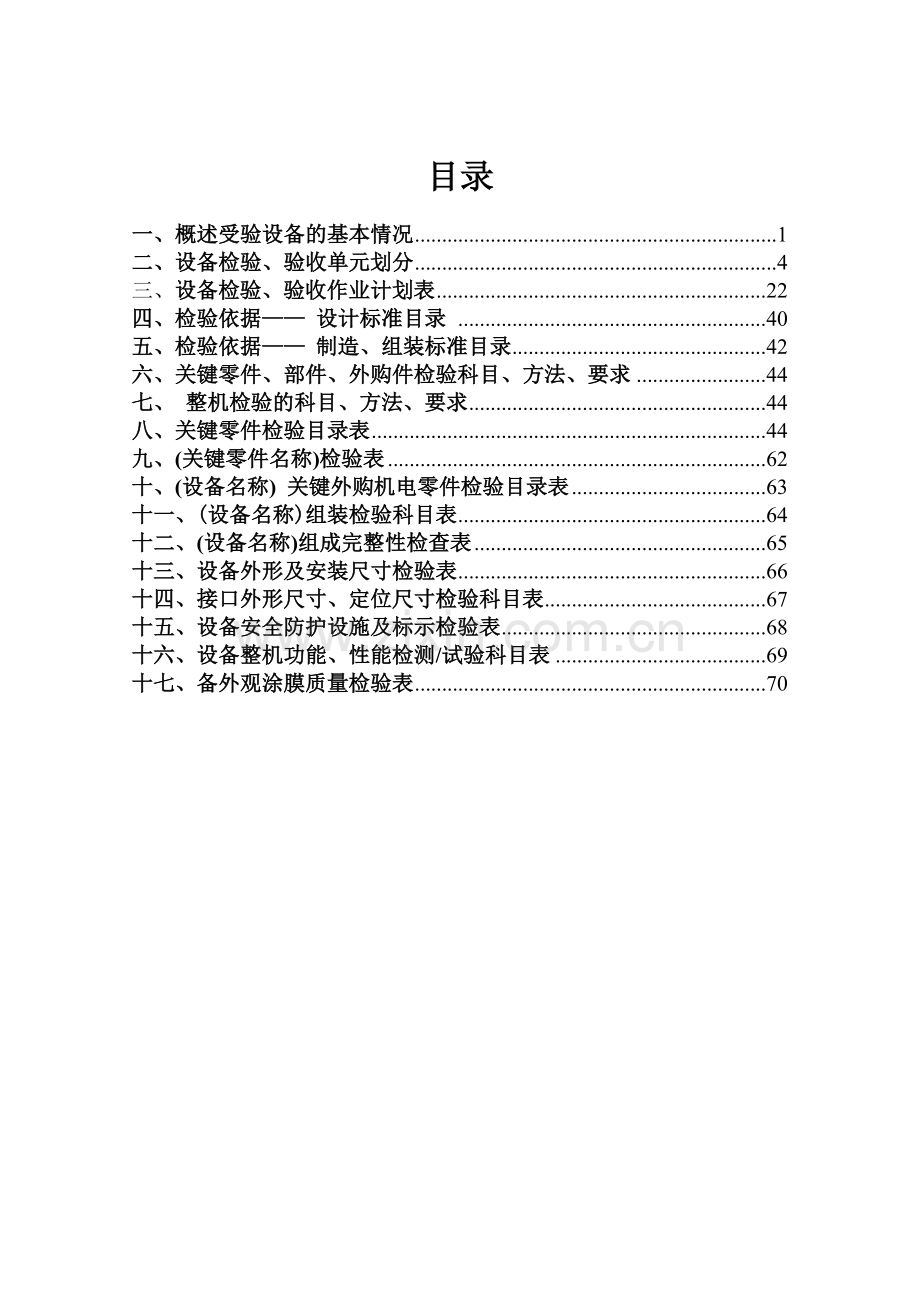

目录
一、概述受验设备的基本情况 1
二、设备检验、验收单元划分 4
三、设备检验、验收作业计划表 22
四、检验依据—— 设计标准目录 40
五、检验依据—— 制造、组装标准目录 42
六、关键零件、部件、外购件检验科目、方法、要求 44
七、 整机检验的科目、方法、要求 44
八、关键零件检验目录表 44
九、(关键零件名称)检验表 62
十、(设备名称) 关键外购机电零件检验目录表 63
十一、(设备名称)组装检验科目表 64
十二、(设备名称)组成完整性检查表 65
十三、设备外形及安装尺寸检验表 66
十四、接口外形尺寸、定位尺寸检验科目表 67
十五、设备安全防护设施及标示检验表 68
十六、设备整机功能、性能检测/试验科目表 69
十七、备外观涂膜质量检验表 70

一、概述受验设备的基本情况
1) 设备用途：所供的轧机联合齿轮箱设备用于巴西年产45万吨高速棒材轧钢工程。
2) 设备主要技术参数：见表1
机架号
轧机型式
设备名称
速比
轧辊中心距
(带载)（mm）
电机功率,额定/最大转速（kW，r/min）
轧制扭矩（kN·m）
减速机中心距(初步)
1
H
1H联合齿轮箱
91.00
640-530
300,500/1000
320

2
V
2V联合齿轮箱
67.00
640-530
300,500/1000
280

3
H
3H联合齿轮箱
55.00
640-530
300,500/1000
300

4
V
4V联合齿轮箱
40.00
555-465
300,500/1000
200

5
H
5H联合齿轮箱
30.50
555-465
400,600/1500
200

6
V
6V联合齿轮箱
24.00
555-465
400,600/1500
150

7
H
7H联合齿轮箱
14.70
445-375
400,600/1500
100

8
V
8V联合齿轮箱
11.20
445-375
400,600/1500
100

9
H
9H联合齿轮箱
9.70
445-375
400,600/1500
80

10
V
10V联合齿轮箱
6.40
445-375
400,600/1500
80

11
H
11H联合齿轮箱
5.20
395-311
600,600/1500
50

12
V
12V联合齿轮箱
3.9
385-312
600,600/1500
50

13
H
13H联合齿轮箱
3.38
395-311
600,600/1500
30

14
H/V
14H/V联合齿轮箱
2.60
390-310.8
600,600/1500
30

15
H
15H联合齿轮箱
2.20
395-311
600,600/1500
30

16
H/V
16H/V联合齿轮箱
1.82
390-310.8
600,600/1500
20

17
H
17H联合齿轮箱
1.50
395-311
600,600/1500
20

18
H/V
18H/V联合齿轮箱
1.25
390-310.8
700,600/1500
20

19
联轴器
与主机相连
满足相关电机额定力矩的四倍要求

3) 基本（主要）组成部分、基本（主要）结构、性能描述(含主要制造、装配、出厂性能试验的参数和质量要求)：
联合齿轮箱的输入端联主电机，输出端联鼓型齿式花键联结轴(鼓型齿式花键联结轴一头联轧辊， 一头穿在主齿轮箱内)；
联轴器:采用鼓型齿式联轴器。联轴器一半装在联合减速箱上，另一半联轴器与电机配合的孔。
联合齿轮箱采用立式剖分式结构。其中14HV、16HV、18HV等3个机架的传动是平立可互换减速机，采用液压离合方式。
4）基本要求：
设备的检验等级：所有齿轮箱为A级，联轴器为B级。
齿轮箱使用寿命按无限寿命进行设计。
齿轮箱的齿轮、齿轮轴采用硬齿面，材质为20CrNi2MoA，齿面渗碳淬火，硬度HRC57~61，双面磨齿，精度为6级GB10095(螺旋锥齿轮精度6级GB11365)。齿轮、齿轮轴和轴类零件毛坯采用合金钢锻件，锻造比大于4，锻件质量等级：II级JB/T5000.8-1998。考虑轮齿热变形和弹性变形应采用齿轮修形技术（齿形修形、齿向修形），保证齿根圆滑过渡。
齿轮箱的高速轴采用进口轴承（SKF）,低速轴轴承采用瓦房店轴承集团有限公司,寿命不低于40000小时。
齿轮箱箱体采用钢板焊接结构，钢板采用Q235-A。焊接前钢板需经矫直和抛丸预处理，焊接采用气体保护焊，焊后进行退火处理，消除焊接应力，粗加工后进行二次退火，消除粗加工应力。焊缝须进行抛丸处理并进行探伤检查。焊缝质量：II级（GB3323—82）。齿轮箱焊后进行煤油渗漏试验，不得渗油。对于厚度大于20mm的钢板按GB985—88中的相应规定开设加工剖口，以保证焊接质量。
齿轮箱的密封：输入输出轴头密封采用非接触性密封和接触性密封，油封采用进口油封，由于设备工作环境温度较高，油封采用耐高温的材料，各结合面密封采用乐泰厌氧胶。
润滑方式：稀油强制润滑。在齿轮箱进油主管要设调节阀、油流指示器、电接点压力表等相关配套控制元件，向主控室输出润滑流量、压力等开关报警信号。进油口处设截止阀。为便于安装进出油口法兰成套设置。所有配管均应采取氩弧焊打底焊接（焊前须打坡口）、酸洗、冲洗、钝化、涂油、封口等措施，在不破坏封堵口的条件下，达到在有效期内（8个月）不再进行冲洗的条件。管件联接采用焊接接头，禁止采用热弯方法进行弯管，保证弯曲部位圆滑过渡，管子弯曲部位外形不得变形。

二、设备检验、验收单元划分 -表2
序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
1
CSN 550轧机联合齿轮箱（1H）
√

HT(HW)-EP-001
-201010-M006
27941A
1.1
左箱体

√

DL1959A 4-a
1.2
右箱体

√

DL1959D 2-a
1.3
齿1轴

√

DL1959A-1(1)
1.4
齿2

√

DL1959A-2(1)
1.5
齿3轴

√

DL1959D-1(1)
1.6
齿4

√

DL1959D-2(1)
1.9
齿5轴

√

DL1959D-3-a
1.10
齿6

√

DL1959D-4-a
1.11
上输出齿轴

√

DL1959D-7-a
1.12
下输出齿轴

√

DL1959D-8-a
1.13
轴承23226CA/W33/C3
（2件）

√

外购
1.14
轴承24132CA/W33/C3
（2件）

√

外购
1.15
轴承23156CA/W33/C3
（2件）

√

外购
1.16
轴承23064CC/W33/C3

√

外购
1.17
轴承23060CA/W33/C3

√

外购
1.18
轴承352968X2/C3
（2件）

√

外购

71

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
3
550轧机联合齿轮箱（2V）
√

HT(HW)-EP-001
-201010-M006
27941B
3.1
左箱体

√

DL1960M 1
3.2
右箱体

√

DL1960M 2
3.3
输出轴（一）

√

DL1960M-04
3.4
输出轴二

√

DL1960M-05
3.5
齿轮轴（三）

√

DL1960B-16
3.6
齿轮

√

DL1960M-07
3.7
齿轮轴（五）

√

DL1960B-25
3.8
齿轮

√

DL1960M-08
3.9
伞齿轴

√

DL0008-14
3.10
伞齿轮2

√

DL0008-33
3.11
轴承23232CC/W33/C3

√

外购
3.12
轴承32232J2（2件）

√

外购
3.13
轴承23060CA/W33/C3

√

外购
3.14
轴承22248CA/W33/C3 （2件）

√

外购
3.15
轴承22234CA/W33/C3

√

外购
3.16
轴承352236X2/YA6/C3

√

外购
3.17
轴承23068CA/W33/C3 （2件）

√

外购
3.18
轴承23968CA/W33/C3

√

外购
设备检验、验收单元划分 -表2

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件

3
CSN 550轧机联合齿轮箱（3H）
√

HT(HW)-EP-001
-201010-M006
27941C
3.1
左箱体

√

DL1959A 4-c
3.2
右箱体

√

DL1959D 2-c
3.3
齿1轴

√

DL1959A-1(2)
3.4
齿2

√

DL1959A-2(2)
3.5
齿3轴

√

DL1959D-1(2)
3.6
齿4

√

DL1959D-2(2)
3.7
齿5轴

√

DL1959D-3-c
3.8
齿6

√

DL1959D-4-c
3.9
上输出齿轴

√

DL1959D-7-c
3.10
下输出齿轴

√

DL1959D-8-c
3.11
轴承23226CA/W33/C3 （2件）

√

外购
3.12
轴承24132CA/W33/C3 （2件）

√

外购
3.13
轴承23156CA/W33/C3 （2件）

√

外购
3.14
轴承23064CC/W33/C3

√

外购
3.15
轴承23060CA/W33/C3

√

外购
3.16
轴承352968X2/C3 （2件）

√

外购
设备检验、验收单元划分 -表2

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
4
CSN 500轧机联合齿轮箱(4V)
√

HT(HW)-EP-001
-201010-M006
27941D
4.1
右箱体

√

DL0008A 1-d
4.2
左箱体

√

DL0008A 2-d
4.3
齿轮轴

√

DL0008A-1-d
4.4
齿轮轴

√

DL0008A-2-d
4.5
齿轮

√

DL0008A-6-d
4.6
伞齿轴

√

DL0008-14-d
4.7
齿轮轴

√

DL0008-21-d
4.8
伞齿2

√

DL0008-33-d
4.9
齿轮轴

√

DL0008-15
4.10
齿轮

√

DL0008A-7
4.11
轴承32232J2 160×290×84 （2件）

√

外购
4.12
轴承22332CC/W33/C3 160×290×104

√

外购
4.13
轴承352236×2/YA6/C3 180×320×190

√

外购
4.14
轴承22248/W33/C3 240×440×120 （2件）

√

外购
4.15
轴承23056CA/W33/C3 280×420×106

√

外购
4.16
轴承NU2234EM 170×310×86

√

外购
4.17
轴承352960X2/C3 300×420×160/128

√

外购
4.18
轴承23964CA/W33/C3 320×440×90（2件）

√

外购
设备检验、验收单元划分 -表2

设备检验、验收单元划分 -表2
序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
5
CSN 500轧机联合齿轮箱(5H)
√

HT(HW)-EP-001
-201010-M006
27941E
5.1
右箱体

√

DL0009 1
5.2
左箱体

√

DL0009A 2
5.3
齿轮

√

DL0009A-2
5.4
齿轮

√

DL0009A-4
5.5
齿轮轴

√

DL0009A-7
5.6
齿轮轴

√

DL0009A-8
5.7
齿轮轴

√

DL0009A-1
5.8
齿轮轴

√

DL0009-18
5.9
齿轮轴

√

DL0009-19
5.10
齿轮

√

DL0009A-3
5.11
轴承23226CC/W33/C3

√

外购
5.12
轴承352968X2/C3

√

外购
5.13
轴承23248/W33/C3

√

外购
5.14
轴承24138CA/W33/C3

√

外购
5.15
轴承24060CA/W33/C3

√

外购
5.16
轴承24044CA/W33/C3

√

外购

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
6
CSN 500轧机联合齿轮箱(6V)
√

HT(HW)-EP-001
-201010-M006
27941F
6.1
右箱体

√

DL0008A 1-f
6.2
左箱体

√

DL0008A 2-f
6.3
齿轮轴

√

DL0008A-1-f
6.4
齿轮轴

√

DL0008A-2-f
6.5
齿轮

√

DL0008A-6-f
6.6
伞齿轴

√

DL0008-14-f
6.7
齿轮轴

√

DL0008-21-f
6.8
伞齿2

√

DL0008-33-f
6.9
齿轮轴

√

DL0008-15（1）
6.10
齿轮

√

DL0008A-7（1）
6.11
轴承32232J2 160×290×84 （2件）

√

外购
6.12
轴承22332CC/W33/C3 160×290×104

√

外购
6.13
轴承352236×2/YA6/C3 180×320×190

√

外购
6.14
轴承22248/W33/C3 240×440×120 （2件）

√

外购
6.15
轴承23056CA/W33/C3 280×420×106

√

外购
6.16
轴承NU2234EM 170×310×86

√

外购
6.17
轴承352960X2/C3 300×420×160/128

√

外购
6.18
轴承23964CA/W33/C3 320×440×90 （2件）

√

外购
设备检验、验收单元划分 -表2

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
7
CSN 450轧机联合齿轮箱(7H)
√

HT(HW)-EP-001
-201010-M006
27941G
7.1
右箱体

√

DL0011B 1-g
7.2
左箱体

√

DL0011 10-g
7.3
齿轮轴（二）

√

DL0011B-1-g
7.4
齿轮（二）

√

DL0011B-2-g
7.5
输出轴（一）

√

DL0011B-4-g
7.6
输出轴（二）

√

DL0011B-5-g
7.7
输入轴

√

DL0011-1（1）
7.8
齿轮（一）

√

DL0011-5（1）
7.9
轴承23226CC/C3W33

√

外购
7.10
轴承23228CC/C3W33

√

外购
7.11
轴承23140CA/C3W33 （2件）

√

外购
7.12
轴承24048CA/C3W33 （2件）

√

外购
7.13
轴承23952CA/C3W33

√

外购
7.14
轴承23052CA/C3W33

√

外购

设备检验、验收单元划分 -表2

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
8
CSN 400轧机联合齿轮箱（8 V）
√

HT(HW)-EP-001
-201010-M006
27941H
8.1
右箱体

√

DL0010C 1-h
8.2
左箱体

√

DL0010C 2-h
8.3
输出轴(二)

√

DL0010C-2-h
8.4
输出轴(一)

√

DL0010C-4-h
8.5
输入轴

√

DL0010-21-h
8.6
伞齿1

√

DL1924-1-h
8.7
伞齿2

√

DL1924-8-h
8.8
齿轮

√

DL0010C-6(1)
8.9
齿3轴

√

DL0010-7(1)
8.10
轴承32232J2/C3 （2件）

√

外购
8.11
轴承23232CC/W33/C3

√

外购
8.12
轴承22234CA/C3

√

外购
8.13
轴承352236E/C3

√

外购
8.14
轴承24048CC/W33（2件）

√

外购
8.15
轴承23052CA/W33（2件）

√

外购

设备检验、验收单元划分 -表2

设备检验、验收单元划分 -表2
序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
9
CSN 450轧机联合齿轮箱(9H)
√

HT(HW)-EP-001
-201010-M006
27941I
9.1
右箱体

√

DL0011B 1-i
9.2
左箱体

√

DL0011 10-i
9.3
齿轮轴（二）

√

DL0011B-1-i
9.4
齿轮（二）

√

DL0011B-2-i
9.5
输出轴（一）

√

DL0011B-4-i
9.6
输出轴（二）

√

DL0011B-5-i
9.7
输入轴

√

DL0011-1（2）
9.8
齿轮（一）

√

DL0011-5（2）
9.9
轴承23226CC/C3W33

√

外购
9.10
轴承23228CC/C3W33

√

外购
9.11
轴承23140CA/C3W33 （2件）

√

外购
9.12
轴承24048CA/C3W33 （2件）

√

外购
9.13
轴承23952CA/C3W33

√

外购
9.14
轴承23052CA/C3W33

√

外购

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
10
CSN 400轧机联合齿轮箱（10 V）
√

HT(HW)-EP-001
-201010-M006
27941J
10.1
右箱体

√

DL0010C 1-j
10.2
左箱体

√

DL0010C 2-j
10.3
输出轴(二)

√

DL0010C-2-j
10.4
输出轴(一)

√

DL0010C-4-j
10.5
输入轴

√

DL0010-21-j
10.6
伞齿1

√

DL1924-1-j
10.7
伞齿2

√

DL1924-8-j
10.8
齿轮

√

DL0010C-6(2)
10.9
齿3轴

√

DL0010-7(2)
10.10
轴承32232J2/C3 （2件）

√

外购
10.11
轴承23232CC/W33/C3

√

外购
10.12
轴承22234CA/C3

√

外购
10.13
轴承352236E/C3

√

外购
10.14
轴承24048CC/W33（2件）

√

外购
10.15
轴承23052CA/W33（2件）

√

外购

设备检验、验收单元划分 -表2

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
11
CSN 350轧机联合齿轮箱（11H）
√

HT(HW)-EP-001
-201010-M006
27941K
11.1
箱体

√

DL1925B 1
11.2
输出齿轴一

√

DL1925B-4-k
11.3
输出齿轴二

√

DL1925B-5-k
11.4
箱盖

√

DL1925B 2
11.5
输入齿轴

√

DL1925B-1(1)
11.6
齿2

√

DL1925B-2(1)
11.7
轴承23224CC/W33/C3

√

外购
11.8
轴承23228CC/W33/C3

√

外购
11.9
轴承23044CA/W33/C3 （4件）

√

外购

设备检验、验收单元划分 -表2

设备检验、验收单元划分 -表2
序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
12
50轧机联合齿轮箱（12V）
√

HT(HW)-EP-001
-201010-M006
27941L
12.1
右箱体

√

DL1926L 1
12.2
左箱体

√

DL1926L 2
12.3
输入轴

√

DL1926L-3
12.4
伞齿轮（一）

√

DL1926L-4
12.5
输出轴(二)

√

DL1926L-5
12.6
输出轴(一)

√

DL1926L-7
12.7
齿轮

√

DL1926B-10
12.8
齿轮轴

√

DL1926B-15
12.9
伞齿轮（二）

√

DL1926B-24
12.10
轴承 32232J2 （2件）

√

外购
12.11
轴承 23232CC/W33/C3

√

外购
12.12
轴承 352036X2

√

外购
12.13
轴承 23044CA/W33/C3 （3件）

√

外购
12.14
轴承 24032CA/W33

√

外购
12.15
轴承 22234CA/C3

√

外购

设备检验、验收单元划分 -表2
序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
13
CSN 350轧机联合齿轮箱（13H）
√

HT(HW)-EP-001
-201010-M006
27941M
13.1
箱体

√

DL1925B 1
13.2
输出齿轴一

√

DL1925B-4-m
13.3
输出齿轴二

√

DL1925B-5-m
13.4
箱盖

√

DL1925B 2
13.5
输入齿轴

√

DL1925B-1(2)
13.6
齿2

√

DL1925B-2(2)
13.7
轴承23224CC/W33/C3

√

外购
13.8
轴承23228CC/W33/C3

√

外购
13.9
轴承23044CA/W33/C3 （4件）

√

外购

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
14
350轧机联合齿轮箱(14 H/V )
√

HT(HW)-EP-001
-201010-M006
27941N
14.1
右箱体

√

DL0015 1-n
14.2
左箱体

√

DL0015 2-n
14.3
齿轮(一)

√

DL0015-22-n
14.4
输入轴(一)

√

DL0015-23-n
14.5
齿轮(二)

√

DL0015-24-n
14.6
输出轴(一)

√

DL0015A-1-n
14.7
输出轴(二)

√

DL0015A-2-n
14.8
齿轮

√

DL0015-6(1)
14.9
输入齿轮轴

√

DL0015-25(2)
14.10
轴承22230CC/W33/C3 （4件）

√

外购
14.11
轴承23948CA/W33/C3

√

外购
14.12
轴承23044CA/W33/C3（3件）

√

外购
14.13
锥齿轮箱

√

HT(HW)-EP-001
-201010-M006
027941N-1
14.13.1
箱体

√

DL1909A 1-n
14.13.2
输入轴

√

DL1909B-1-n
14.13.3
伞齿轮(一)

√

DL1909A-15-n
14.13.4
输出轴

√

DL1909A-21-n
14.13.5
伞齿轮(二)

√

DL1909A-20-n

设备检验、验收单元划分 -表2

设备检验、验收单元划分 -表2

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
15
CSN 350轧机联合齿轮箱（15H）
√

HT(HW)-EP-001
-201010-M006
27941O
15.1
箱体

√

DL1925B 1
15.2
输出齿轴一

√

DL1925B-4-0
15.3
输出齿轴二

√

DL1925B-5-0
15.4
箱盖

√

DL1925B 2
15.5
输入轴

√

DL1925A-12
15.6
齿2

√

DL1925B-2(3)
15.7
齿1

√

DL1925B-3
15.8
轴承23224CC/W33/C3

√

外购
15.9
轴承23228CC/W33/C3

√

外购
15.10
轴承23044CA/W33/C3 （4件）

√

外购

序号
检验、验收设备名称
检验对象类别划分
合同号
制造号
整机
部件
零件
16
350轧机联合齿轮箱(16 H/V )
√

HT(HW)-EP-001
-201010-M006
27941P
16.1
右箱体

√

DL0015 1-p
16.2
左箱体

√

DL0015 2-p
16.3
齿轮(一)

√

DL0015-22-p
16.4
输入轴(一)

√

DL0015-23-p
16.5
齿轮(二)

√

DL0015-24-p
16.6
输出轴(一)

√

DL0015A-1-p
16.7
输出轴(二)

√

DL0015A-2-p
16.8
齿轮

√

DL0015-6(2)
16.9
输入轴(二)

√

DL0015-25(1)-p
16.10
齿轮

√

DL0015-19(1
