电力系统分析习题.doc

第一部分 填空题
1． 构成电力系统的四个主要部分是 。
2． 电力系统的四个主要功能是 。
3． 电力系统运行的三个主要特点是 。
4． 对电力系统运行的三个基本要求是 。
5． 电能质量的三个主要指标是 。
6． 合格电压质量的范围是 。
7． 合格的频率范围是 。
8． 我国3KV及以上的额定电压等级有 。
9． 110KV及以上系统，中性点运行方式采用 。
10． 60KV 及以下系统，中性点运行方式采用 。
11． 中性点运行方式是指 。
12． 电力系统的两种主要接线图是 。
13． 火电厂的厂用电率大约为 。
14． 水电厂的厂用电率大约为 。
15． 一台变压器变比为110/11，则它是 。
16． 一台变压器变比为110/10.5，则它是 。
17． 一台变压器变比为121/10.5，则它是 。
18． 潮流计算中的状态变量是指 。
19． 潮流计算中的控制变量是指 。
20． 潮流计算中的扰动变量是指 。
21． 潮流计算中，PQ节点是指 。
22． 潮流计算中，PV节点是指 。
23． 潮流计算中，平衡节点是指 。
24． 线路的对地支路性质是 。
25． 变压器的对地支路性质是 。
26． 1公里LGJ—300型的架空线,其电阻大约为 。
27． 1公里架空线,其电抗大约为 。
28． 1公里架空线,其电纳大约为 。
29． 无限大电源的特点是 。
30． 理想变压器的特点是 。
31． 无限大电源发生机端三相短路是,定子电流中将包括 。
32． 凸极发电机发生机端三相短路,短路瞬间定子电流将包括 。
33． 凸极发电机发生机端三相短路,短路瞬间转子电流将包括 。
34． 隐极发电机发生机端三相短路,短路瞬间定子电流将包括 。
35． 隐极发电机发生机端三相短路,短路瞬间转子电流将包括 。
36． 有功负荷最优分配的原则是 。
37． 线路存在电抗的原因是当线路有电流通过是存在 。
38． 线路存在电纳的原因是当线路有电流通过是存在 。
39． 线路存在电导的原因是当线路有电流通过是存在 。
40． 如果一条支路的阻抗为R+jX ,则它是 。
41． 如果一条支路的阻抗为R-jX ,则它是 。
42． 如果一条支路的导纳为G+jB ,则它是 。

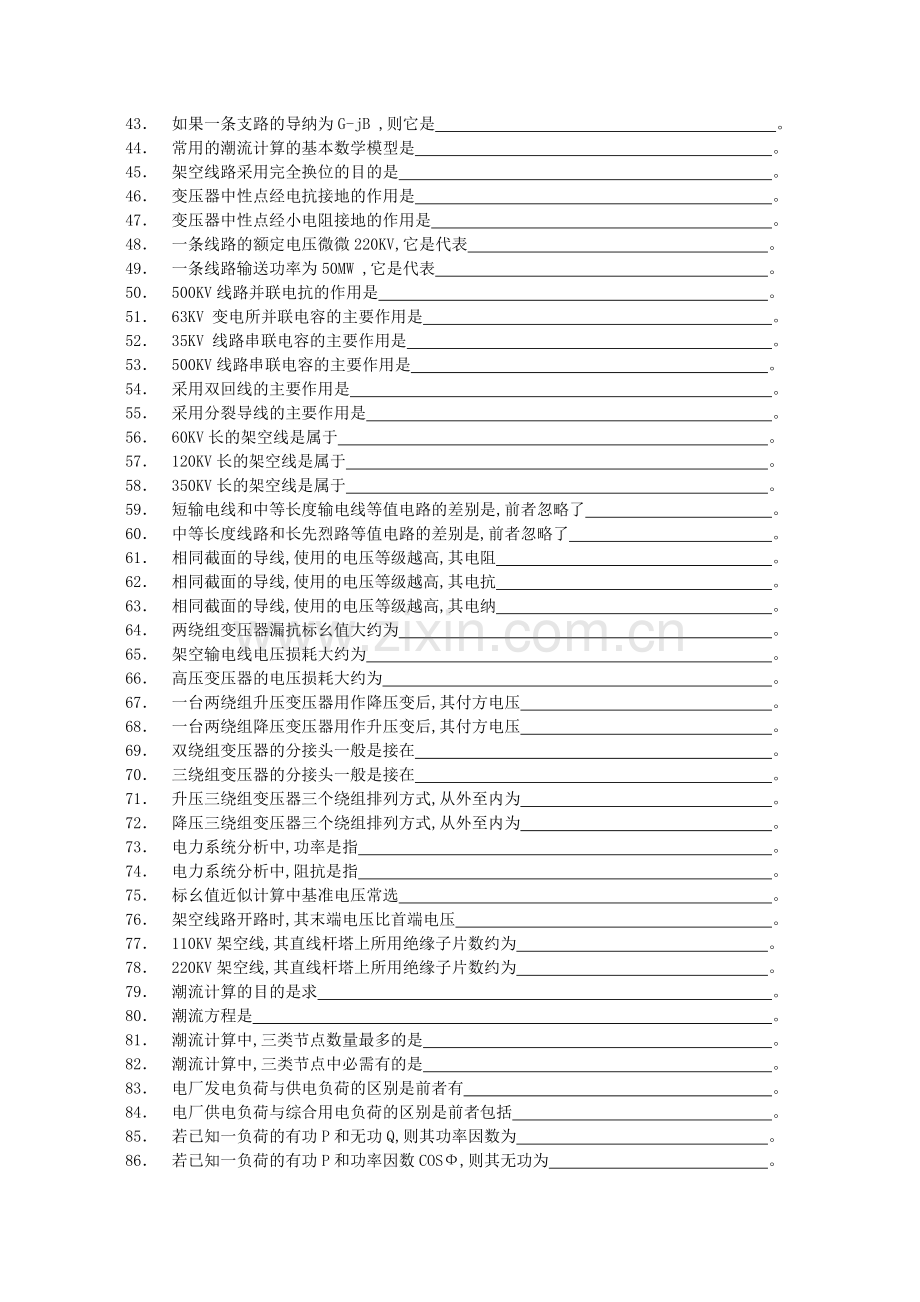

43． 如果一条支路的导纳为G-jB ,则它是 。
44． 常用的潮流计算的基本数学模型是 。
45． 架空线路采用完全换位的目的是 。
46． 变压器中性点经电抗接地的作用是 。
47． 变压器中性点经小电阻接地的作用是 。
48． 一条线路的额定电压微微220KV,它是代表 。
49． 一条线路输送功率为50MW ,它是代表 。
50． 500KV线路并联电抗的作用是 。
51． 63KV 变电所并联电容的主要作用是 。
52． 35KV 线路串联电容的主要作用是 。
53． 500KV线路串联电容的主要作用是 。
54． 采用双回线的主要作用是 。
55． 采用分裂导线的主要作用是 。
56． 60KV长的架空线是属于 。
57． 120KV长的架空线是属于 。
58． 350KV长的架空线是属于 。
59． 短输电线和中等长度输电线等值电路的差别是,前者忽略了 。
60． 中等长度线路和长先烈路等值电路的差别是,前者忽略了 。
61． 相同截面的导线,使用的电压等级越高,其电阻 。
62． 相同截面的导线,使用的电压等级越高,其电抗 。
63． 相同截面的导线,使用的电压等级越高,其电纳 。
64． 两绕组变压器漏抗标幺值大约为 。
65． 架空输电线电压损耗大约为 。
66． 高压变压器的电压损耗大约为 。
67． 一台两绕组升压变压器用作降压变后,其付方电压 。
68． 一台两绕组降压变压器用作升压变后,其付方电压 。
69． 双绕组变压器的分接头一般是接在 。
70． 三绕组变压器的分接头一般是接在 。
71． 升压三绕组变压器三个绕组排列方式,从外至内为 。
72． 降压三绕组变压器三个绕组排列方式,从外至内为 。
73． 电力系统分析中,功率是指 。
74． 电力系统分析中,阻抗是指 。
75． 标幺值近似计算中基准电压常选 。
76． 架空线路开路时,其末端电压比首端电压 。
77． 110KV架空线,其直线杆塔上所用绝缘子片数约为 。
78． 220KV架空线,其直线杆塔上所用绝缘子片数约为 。
79． 潮流计算的目的是求 。
80． 潮流方程是 。
81． 潮流计算中,三类节点数量最多的是 。
82． 潮流计算中,三类节点中必需有的是 。
83． 电厂发电负荷与供电负荷的区别是前者有 。
84． 电厂供电负荷与综合用电负荷的区别是前者包括 。
85． 若已知一负荷的有功P和无功Q,则其功率因数为 。
86． 若已知一负荷的有功P和功率因数COSФ,则其无功为 。
87． 若已知一负荷的有功P和功率因数COSФ,则其无视在功率为 。
88． 系统电压的调整主要是调整 。
89． 系统频率的调整主要是调节 。
90． 铝线的电阻率为 。
91． 铜线的电阻率为 。
92． 110KV线路的安全距离大约为 。
93． 220KV线路的安全距离大约为 。
94． 若一节点电压标幺值为0.95,则其电压偏移为 。
95． 若一节点电压标幺值为1.02,则其电压偏移为 。
96． 系统的负荷备用容量约为 。
97． 系统的事故备用容量约为 。
98． 系统的国民经济备用容量约为 。
99． 一个将10千伏升到220千伏的变压器,其额定变比为 。
第二部分 四选一题
1. 电力系统有几种主要元件组成？
1: 2；
2: 3；
3: 4；
4: 5；
2. 电力系统统是有哪几种主要元件组成的?
1: 电源,电阻,电感,电容；
2: 发电机,变压器,线路负荷；
3: 发电厂,变电所,变压器,线路；
4: 发电机,变压器,线路,开关；
3. 对电力系统运行的基本要求是
1: 在优质的前提下,保证安全,力求经济；
2: 在经济前提下,保证安全,力求优质；
3: 在安全前提下,保证质量,力求经济；
4: 在安全前提下,力求经济,保证质量；
4. 我国规定的额定电压等级为
1: 10,35,110,220,330,500KV；
2: 11,38,121,242,363,550KV；
3: 10.5,37,115,230,345,525KV；
4: 10,38.5,121,220,330,500KV；
5. 一条输电线额定的电压为220KV
1: 线电压；
2: 相电压；
3: 线电流；
4: 相电流；
6. 我国规定的平均额定电压等级为
1: 10,35,110,220,330,500；
2: 11,38,121,242,363,550；
3: 10.5,37,115,230,345,525；
4: 10,38.5,121,220,330,500；
7. 目前电能的主要输送方式是
1: 直流；
2: 单相交流；
3: 三相交流；
4: 多相交流；
8. 一台将10KV升为110KV的变压器,其额定变比为
1: 10/110KV；
2: 10.5/110KV；
3: 10/121KV ；
4: 10.5/121KV；
9. 一台将220KV降为35KV的变压器,其额定变比为
1: 220/35KV；
2: 220/38.5KV；
3: 242/35KV；
4: 242/38.5KV；
10. 一台变压器的额定变比为110/11KV,它是
1: 升压变；
2: 降压变；
3: 双绕组变压器；
4: 三绕组变压器；
11. 一台变压器的额定变比为242/10.5KV,它是
1: 升压变；
2: 降压变；
3: 双绕组变压器；
4: 三绕组变压器；
12. 代表电线特性的参数有几个?
1: 2；
2: 3；
3: 4；
4: 5；
13. 电阻是反映电流流经导线而产生的哪种效应的参数?
1: 热效应；
2: 磁场效应；
3: 电场效应；
4: 电晕和漏磁损耗；
14. 电抗是反映电流流经导线而产生的哪种效应的参数?
1: 热效应；
2: 磁场效应；
3: 电场效应；
4: 电晕和漏磁损耗；
15. 电导是反映电流流经导线而产生的哪种效应的参数?
1: 热效应；
2: 磁场效应；
3: 电场效应；
4: 电晕和漏磁损耗；
16 电纳是反映电流流经导线而产生的哪种效应的参数?
1: 热效应；
2: 磁场效应；
3: 电场效应；
4: 电晕和漏磁损耗；
17. 型号LGJ—300的架空线每公里电阻大约为
1: 1欧姆；
2: 0.01欧姆；
3: 0.1欧姆；
4: 10欧姆；
18. 单导线架空线每公里电抗大约为
1: 0.1欧姆；
2: 1欧姆；
3: 10欧姆；
4: 0.4欧姆；
19. 单导线架空线每公里电纳大约为
1: 2.8*10e-6西；
2: 1西；
3: 0.1西；
4: 10西；
20. 正常情况下导线每公里电导大约为
1: 1西；
2: 0.1西；
3: 0西；
4: 10西；
21. 采用分裂导线的目的是
1: 减小电抗；
2: 增大电抗；
3: 减小电纳；
4: 增大电纳；
22. 采用扩径导线的目的是
1: 减小电抗；
2: 增大电抗；
3: 减小电导；
4: 增大电导；
23. 和架空线相比同截面电缆的电阻
1: 大；
2: 小；
3: 一样；
4: 都不对；
24. 和架空线相比同截面电缆的电抗
1: 大；
2: 小；
3: 一样；
4: 都不对；
25. 和架空线相比，同截面电缆的电纳
1: 大；
2: 小；
3: 一样；
4: 都不对；
26. 100km的架空线属于
1: 长线；
2: 短线；
3: 中等长度线；
4: 都不对；
27. 500km的架空线属于
1: 长线；
2: 短线；
3: 中等长度线；
4: 都不对；
28. 短输电线和中等长度输电线等值电路的差别是，前者忽略了
1: 导纳；
2: 电阻；
3: 参数分布特性的影响；
4: 都不对；
29. 中等长度输电线和长输电线等值电路的差别是，前者忽略了
1: 导纳；
2: 电阻；
3: 参数分布特性的影响；
4: 都不对；
30. 相同截面的导线，使用的电压等级越高，其电阻
1: 越大；
2: 越小；
3: 一样；
4: 都不对；
31. 相同截面的导线，使用的电压等级越高，其电抗
1: 越大；
2: 越小；
3: 一样；
4: 都不对；
32. 相同截面的导线，使用的电压等级越高，其电纳
1: 越大；
2: 越小；
3: 一样；
4: 都不对；
33. 两绕组变压器漏抗的标幺值约为
1: 0.01；
2: 1；
3: 10；
4: 0.1；
34. 一台两绕组升压变用作降压变后，其付方的电压
1: 升高；
2: 降低；
3: 不变；
4: 都不对；
35. 三绕组变压器的分接头是装在
1: 高压绕组；
2: 高压绕组和低压绕组；
3: 高压绕组和中压绕组；
4: 中压绕组和低压绕组；
36. 升压三绕组变压器三个绕组的排列方式，从外至内为
1: 高-中-低；
2: 高-低-中；
3: 中-高-低；
4: 中-低-高；
37. 降压三绕组变压器三个绕组的排列方式，从内至外为
1: 高-中-低；
2: 高-低-中；
3: 中-高-低；
4: 总-低-高；
38. 在变压器的等值电路中，其导纳是
1: GT+jBT；
2: GT-jBT；
3: -GT+jBT；
4: -GT-jBT；
39. 电力系统分析中，功率指
1: 一相功率；
2: 两相功率；
3: 三相功率；
4: 都不对；
40. 电力系统分析中，阻抗指
1: 一相等值阻抗；
2: 三相阻抗；
3: 两相阻抗；
4: 都不对；
41. 电力系统分析中，有功功率的单位是
1: W；
2: MW；
3: MVAR；
4: MVA；
42. 电力系统分析中,有功功率的单位是
1: VAR；
2: MW；
3: MVAR；
4: MVA；
43. 电力系统分析中,视在功率的单位是
1: VA；
2: MW；
3: MVAR；
4: MVA；
44. 在有名单位制中,电压的表达式为
1: V=1.732*Z*I；
2: V=Z*I；
3: V=Z*I2；
4: V=3*Z*I2；
45. 在标幺制中,电压的表达式为
1: V=1.732*V*I ；
2: V=Z*I；
3: V=Z*I2；
4: V=3*Z*I2；
46. 在有名单位制中,功率的表达式为
1: S=1.732*V*I；
2: S=V*I；
3: S=3*V*I；
4: S=V*ICOSФ；
47. 在标幺制中,功率的表达式为
1: S=1.732*V*I；
2: S=V*I；
3: S=3*V*I；
4: S=V*ICOSФ；
48. 在标幺值值只需要选定两个基准,常选的是
1: 电压,电流；
2: 电,功率；
3: 电压,阻抗；
4: 电流,阻抗；
49. 在标幺制中,基准电压常选用
1: 额定电压；
2: 平均额定电压；
3: 110KV；
4: 220KV；
50. 在标幺制中,基准功率常选用
1: 1MVA；
2: 10MVA；
3: 100MVA；
4: 1000MVA；
51. 架空线开路时,其末端电压比端电压
1: 高；
2: 低；
3: 一样；
4: 都不对；
52. 电能沿单导线架空线传播时的波长大约为
1: 1,000Km；
2: 3,000Km；
3: 6,000Km；
4: 300,000Lm；
53. 电能沿电缆传播的速度比沿架空线
1: 快；
2: 慢；
3: 差不多 ；
4: 都不对；
54. 一条220KV的自然功率大约为
1: 50MW；
2: 200MW；
3: 400MW；
4: 130MW；
55. 一条220KV架空线.其直线杆塔上所用绝缘子片数约为
1: 7片；
2: 10片；
3: 13片；
4: 19片；
56. 中性点不接地系统对设备绝缘的要求
1: 高；
2: 低；
3: 不变 ；
4: 都不对；
57. 在我国，110KV及以上电力系统中性点常采用
1: 直接接地；
2: 不接地；
3: 经消弧线圈接地 ；
4: 都不是；
58. 电力系统性点经消弧线圈接地时，常采用
1: 全补偿；
2: 欠补偿；
3: 过补偿；
4: 都不是；
59. 架空线路采用换位的目的是
1: 减小电抗；
2: 减小电纳；
3: 减小三相参数的不对称；
4: 都不是；
60. 轻型钢芯铝线比普通钢芯铝线的钢芯截面
1: 大；
2: 小；
3: 一样；
4: 都不对；
61. 加强型钢芯铝线比普通钢芯铝线的钢芯截面
1: 大；
2: 小；
3: 一样；
4: 都不对；
62. 潮流计算的目的是求
1: 电流 ；
2: 阻抗；
3: 电压 ；
4: 电压和功率；
63. 潮流方程是由什么方程推导得来的？
1: 回路电流方程；
2: 节点电压方程；
3: 支路电压方程；
4: 割集方程；
64. 潮流方程是
1: 代数方程；
2: 微分方程；
3: 代数方程组；
4: 微分方程组；
65. 潮流方程是
1: 线性方程 ；
2：微分方程；
3：线形方程组；
4：非线性方程组；
66.解潮流方程的方法是：
1：解析法；
2：数值方法；
3：手算法；
4：都不是；
67.解潮流方程的是哪种数值方法？
1：迭代法；
2：递推法；
3：回归法；
4：都不对；
68.一般潮流分析中将节占分为几类？
1：四类；
2：两类；
3：一类；
4：三类；
69．P-Q节点是什么类型的节点？
1：节点的有功功率和无功功率未知；
2：节点的有功功率和无功功率已知；
3：节点的电压和相角未知；
4：节点的电压和相角已知；
70.P-V节点是什么类型的节点？
1：节点的有功功率和电压已知；
2：节点的有功功率和电压已知；
3：节点的电压和相角未知；
4：节点的电压和相角已知；
71.平衡节点是什么类型的节点？
1：节点的有功功率和电压已知；
2：无功功率和相角以知；
3：节点的电压以知，相角设为零；
4：都不是；
72.三类节点中，哪一类节点最多？
1：P-Q节点
2：P-V节点
3：平衡节点
4：都不对；
73.三类节点中，哪一类节点只有一个，且必需有一个？
1：P-Q节点
2：P-V节点
3：平衡节点
4：都不对；

74.某发电厂节点的发电功率为1.5pu,机端负荷功率1.8pu，该节点注入功率为：
1：3.3pu
2：0.3pu
3：-0.3pu
4：-3.3pu
75.G-S迭代方程是由哪一种形式的潮流方程推出的？
1：直角坐标形式；
2：极坐标形式；
3：混合坐标形式；
4：都不是；
76.G-S迭代的收敛判据是：
1：电流误差小于给定精度；
2：电压误差小于给定精度；
3：功率误差小于给定精度；
4：都不对；
77.对一般电力系统和一般精度要求，G-S迭代需多少次才收敛？
1：10次；
2：30次；
3：大于50次；
4：都不对；
78.G-S迭代的主要优点是：
1：简单；
2：收敛快；
3：准确：
4：占用内存少；
79.G-S迭代的主要缺点是：
1：复杂；
2：不够准确；
3：收敛慢；
4：占用内存多；
80.G-S迭代方程的阶数是：
1：N（N为系统总阶数点）；
2: 2N；
3: 2N-1；
4: N-1；
81.G-S迭代方程是：
1：实数方程；
2：复数方程；
3：实数方程组；
4：系数方程组；
82.G-S迭代方程：
1：线形方程；
2：非线形方程；
3：线性方程组；
4：非线性方程组；
83.当P-V节点的无功Q越限后，该节点的性质：
1：仍为P-V节点；
2：变为P-Q节点；
3：变为平衡节点；
4：都不对；
84.N-R迭代的主要优点是：
1：简单；
2：收敛快；
3：准确：
4：占用内存少；
85.N-R迭代的主要缺点是：
1：复杂；
2：不够准确；
3：收敛慢；
4：占用内存多；
86.N-R迭代的收敛判据是：
1：电流误差小于给定精度；
2：电压误差小于给定精度；
3：功率误差小于给定精度；
4：都不对；
87. 对一般电力系统和一般精度要求，N-R迭代需多少次才收敛？
1: 10次；
2：20次；
3：30次；
4：7次以下；
88.N-R迭代方程是：
1：实数方程；
2：复数方程；
3：实数方程组；
4：系数方程组；
89. .N-R迭代方程是：
1：线形方程；
2：非线形方程；
3：线性方程组；
4：非线性方程组
90.N-R迭代的实质是：
1：微分方程代数化；
2：复数方程实数化；
3：非线性方程线形化；
4：都不是；
91.极坐标形式的N-R迭代中，雅可比矩阵的阶数为：
1：N ；
2：2N-1；
3：2N：
4：N+M-1(M为PQ节点数)；
92.N-R迭代中的雅可比矩阵在迭代过程中：
1：变；
2：不变；
3：有条件变；
4：都不对；
93.解N-R迭代修正方程的常用方法为：
1：迭代；
2：高斯消去法；
3：因子表发；
4：都不是；
94.P-Q迭代是在哪一类方法的基础上简化来的？
1：直角坐标形式的N-R迭代；
2：极标形式的N-R迭代；
3：G-S迭代；
4：都不是；
95.P-Q迭代采用了哪两个主要简化假设？
1：线路的电抗X很小，节点电压间的相角差很小；
2：线路的电抗R很小，节点电压间的相角差很小；
3：线路的电抗X很小，节点电压间的相角差很大；
4：线路的电抗R很小，节点电压间的相角差很小；
96.采用上述简化假设的后，修正方程改为：
1：两个；
2：三个；
3：四个：
4：一个；
97.P-Q修正方程的阶数为：
1：N,M+1；
2：N-1,M；
3：N+1,M；
4：N,M-1；
98.P-Q迭代中的雅可比矩阵在迭代过程中：
1：变；
2：不变；
3：有条件变；
4：都不对；
99.和N-R迭代相比,P-Q迭代的次数：
1: 多了；
2：少了；
3：一样；
4：都不对；
100. 和N-R迭代相比,P-Q迭代的速度：
1：快了；
2：慢了；
3：一样；
4：都不对；
101.为何P-Q迭代的精度和N-R迭代一样:
1: 因为修正方程一样；
2：因为收敛判据一样；
3：不一样；
4：都不对；
102.P-Q迭代能用于解其它非线性方程吗？
1: 能；
2：不能；
3：有的能，有的不能；
4：都不对；
103.N-R迭代能用于解其它非线性方程吗？
1: 能；
2：不能；
3：有的能，有的不能；
4：都不对；
104.什么情况下，P-Q迭代能不收敛？
1:X/R较大
2:R/X较大
3:G/B较大
4:B/G较大
105.三种迭代算法中，哪一种解潮流方程最快？
1：G-S;
2: N-R;
3: P-Q;
4: 都不对；
106. 三种迭代算法中，哪一种解潮流方程迭代最少？
1：G-S;
2: N-R;
3: P-Q;
4: 都不对；
107. 三种迭代算法中，哪一种解潮流方程精度最高？
1：G-S;
2: N-R;
3: P-Q;
4: 都不对；
108.电力系统潮流计算最常用的迭代算法是：
1：G-S;
2: N-R;
3: P-Q;
4: 都不对；
109.有功电流流过电抗会产生无功损耗吗？
1：会；
2：不会；
3：可能会；
4：都不对；
110.无功电流流过电阻会产生有功损耗吗？
1：会；
2：不会；
3：可能会；
4：都不对；
111.高压电网中，电能传输时产生的电压损耗主要是什么原因引起的？
1：有功电流流过电阻；
2：有功电流流过电抗；
3：无功电流流过电阻；
4：无功电流流过电抗；
112.变压器的等值负荷功率是：
1：变压器的付方功率加上变压器阻抗的功率损耗；
2：变压器的付方功率加上变压器导纳的功率损耗；
3：变压器的付方功率加上变压器阻抗和导纳的功率损耗；
4：NO.3再加上变压器所连线路导纳中的功率
113.变压器的运算负荷是：
1：变压器的付方功率加上变压器阻抗的功率损耗；
2：变压器的付方功率加上变压器导纳的功率损耗；
3：变压器的付方功率加上变压器阻抗和导纳的功率损耗；
4：NO.3再加上变压器所连线路导纳中的功率
114．迭代法计算潮流时，是：
1：先求出节点电压，再求支路功率；
2：先求出支路功率，再求节点电压；
3：同时求；
4：都不对；
115.手算法计算潮流时，是：
1：先求出节点电压，再求支路功率；
2：先求出支路功率，再求节点电压；
3：同时求；
4：都不对；
116.环行网络中的自然功率是按什么规律分布的？
1：与支路电阻成反比；
2：与支路电抗成反比；
3：与支路阻抗成反比；
4：都不对；
117. 环行网络中的经济功率是按什么规律分布的？
1：与支路电阻成反比；
2：与支路电抗成反比；
3：与支路阻抗成反比；
4：都不对；
118.均匀电网是指：
1：各支路的电阻相等；
2：各支路的电抗相等；
3：各支路的R/X相等；
4：各支路的阻抗相等；
119.110KV架空线选择导线截面的实用原则是：
1：主要依据电压损耗，并校验允许载流量和机械强度；
2：主要依据经济电流密度，并校验允许载流量和机械强度；
3：主要依据经济电流密度，并校验允许载流量和电晕；
4：主要依据电晕；
120.35KV架空线选择导线截面的实用原则是：
1：主要依据电压损耗，并校验允许载流量和机械强度；
2：主要依据经济电流密度，并校验允许载流量和机械强度；
3：主要依据经济电流密度，并校验允许载流量和电晕；
4：主要依据电晕；
121.330KV架空线选择导线截面的实用原则是：
1：主要依据电压损耗，并校验允许载流量和机械强度；
2：主要依据经济电流密度，并校验允许载流量和机械强度；
3：主要依据经济电
