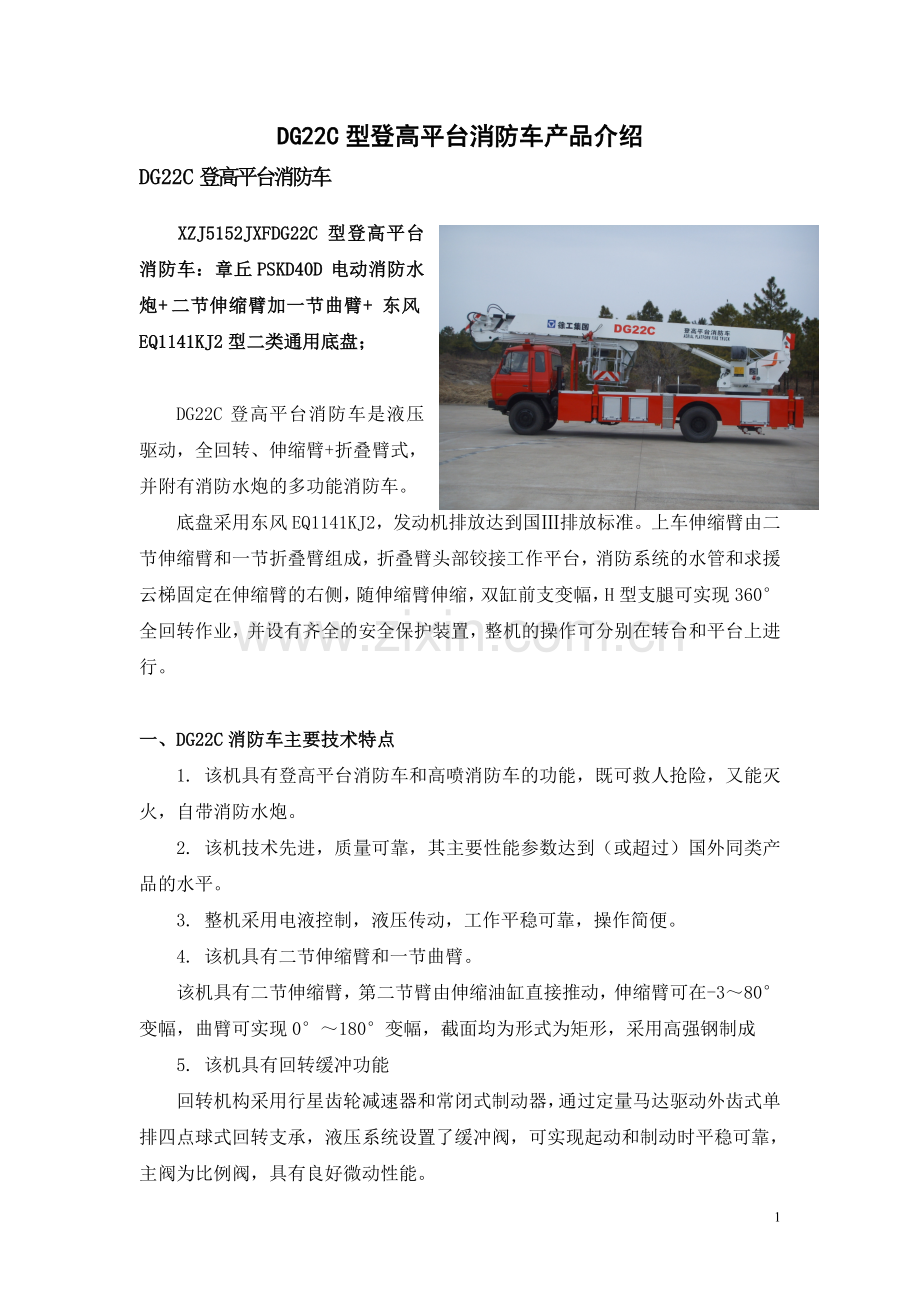

DG22C型登高平台消防车产品介绍
DG22C登高平台消防车
XZJ5152JXFDG22C型登高平台消防车：章丘PSKD40D电动消防水炮+二节伸缩臂加一节曲臂+ 东风EQ1141KJ2型二类通用底盘；
DG22C登高平台消防车是液压驱动，全回转、伸缩臂+折叠臂式，并附有消防水炮的多功能消防车。
底盘采用东风EQ1141KJ2，发动机排放达到国Ⅲ排放标准。上车伸缩臂由二节伸缩臂和一节折叠臂组成，折叠臂头部铰接工作平台，消防系统的水管和求援云梯固定在伸缩臂的右侧，随伸缩臂伸缩，双缸前支变幅，H型支腿可实现360°全回转作业，并设有齐全的安全保护装置，整机的操作可分别在转台和平台上进行。
一、DG22C消防车主要技术特点
1. 该机具有登高平台消防车和高喷消防车的功能，既可救人抢险，又能灭火，自带消防水炮。
2. 该机技术先进，质量可靠，其主要性能参数达到（或超过）国外同类产品的水平。
3. 整机采用电液控制，液压传动，工作平稳可靠，操作简便。
4. 该机具有二节伸缩臂和一节曲臂。
该机具有二节伸缩臂，第二节臂由伸缩油缸直接推动，伸缩臂可在-3～80°变幅，曲臂可实现0°～180°变幅，截面均为形式为矩形，采用高强钢制成
5. 该机具有回转缓冲功能
回转机构采用行星齿轮减速器和常闭式制动器，通过定量马达驱动外齿式单排四点球式回转支承，液压系统设置了缓冲阀，可实现起动和制动时平稳可靠，主阀为比例阀，具有良好微动性能。

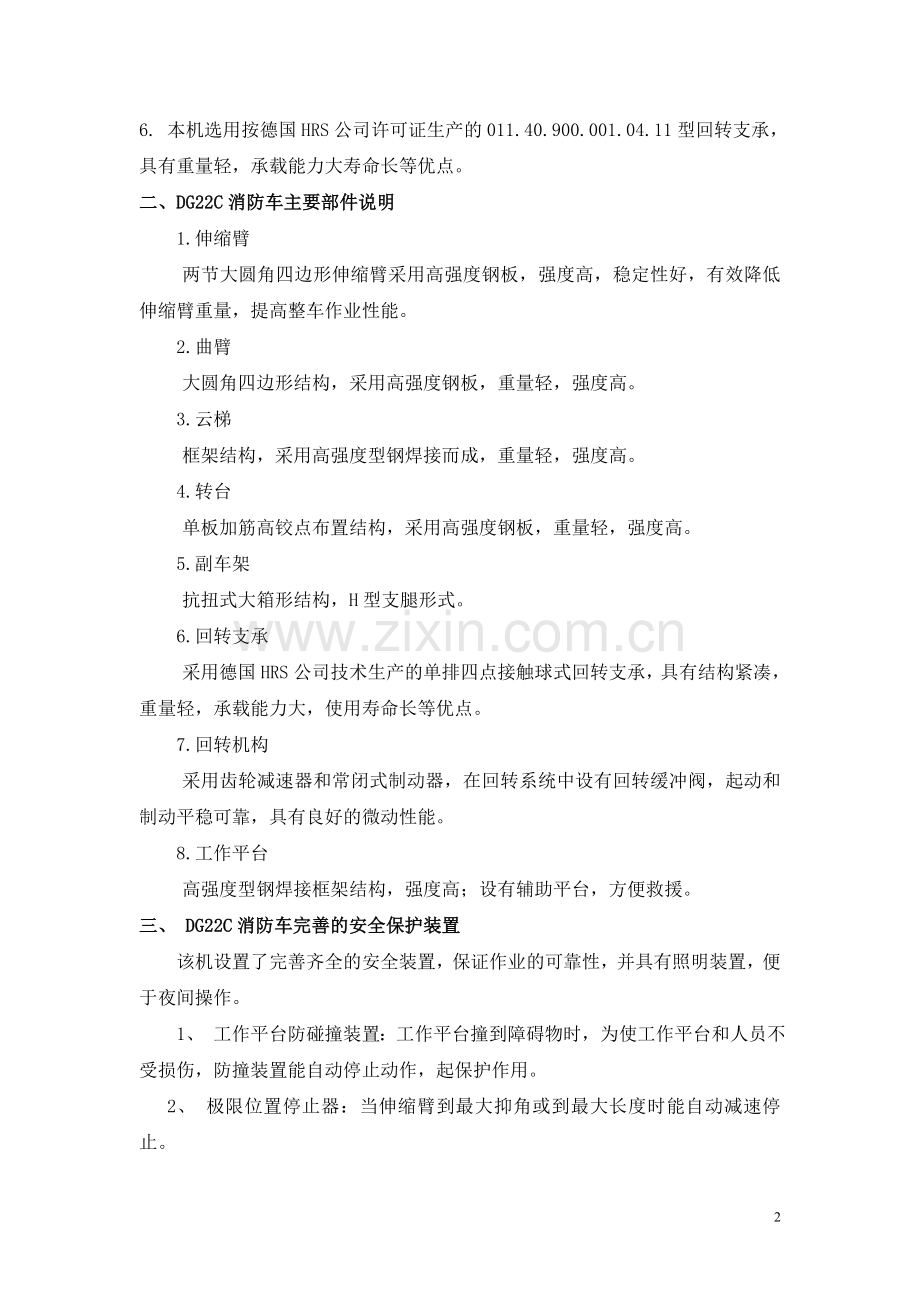

6. 本机选用按德国HRS公司许可证生产的011.40.900.001.04.11型回转支承，具有重量轻，承载能力大寿命长等优点。
二、DG22C消防车主要部件说明
1.伸缩臂
两节大圆角四边形伸缩臂采用高强度钢板，强度高，稳定性好，有效降低伸缩臂重量，提高整车作业性能。
2.曲臂
大圆角四边形结构，采用高强度钢板，重量轻，强度高。
3.云梯
框架结构，采用高强度型钢焊接而成，重量轻，强度高。
4.转台
单板加筋高铰点布置结构，采用高强度钢板，重量轻，强度高。
5.副车架
抗扭式大箱形结构，H型支腿形式。
6.回转支承
采用德国HRS公司技术生产的单排四点接触球式回转支承，具有结构紧凑，重量轻，承载能力大，使用寿命长等优点。
7.回转机构
采用齿轮减速器和常闭式制动器，在回转系统中设有回转缓冲阀，起动和制动平稳可靠，具有良好的微动性能。
8.工作平台
高强度型钢焊接框架结构，强度高；设有辅助平台，方便救援。
三、 DG22C消防车完善的安全保护装置
该机设置了完善齐全的安全装置，保证作业的可靠性，并具有照明装置，便于夜间操作。
1、 工作平台防碰撞装置：工作平台撞到障碍物时，为使工作平台和人员不受损伤，防撞装置能自动停止动作，起保护作用。
2、 极限位置停止器：当伸缩臂到最大抑角或到最大长度时能自动减速停止。
3、 上、下车互锁；在下车支腿未打开之前，上车不能操作，只有上车收回到行驶状态，才能收回支腿。4、 调平装置：底盘是利用水平仪手动调平，平台为自动调平，当平台倾角超过10°时（自动调平出现故障）上车所有动作自动停止。
5、 幅度限制器：保证作业在安全幅度范围内工作，超出工作范围时动作能自动停止。
6、 应急动力装置：配备一台汽油机泵，以便发动机不能工作时，用该泵驱动整机的各种运动。
7、 10°伸缩臂保护装置，只有曲臂和伸缩臂之间的夹角超过10°时，伸缩臂才能伸缩。
8、 在转台操纵台和平台操纵台设有照明装置和各种操作指示标牌，以方便操作人员。
四、DG22C消防车主要技术参数
1、DG22C消防车行驶状态主要技术参数
类别
项 目
单 位
参 数
尺
寸
参
数
整机全长
mm
10250
整机总高
mm
3650
整机总宽
mm
2500
轴 距
mm
5000
轮 距
前轴
mm
1940
后轴
mm
1860
重量
参数
满载质量
t
14.5
轴 荷
前轴
t
4.75
后轴
t
9.75
动力
参数
发动机型号
ISDe180-30
发动机功率/转速
kw/r/min
132/2500
行
驶
参
数
最高车速
km/h
85
最小转弯直径
m
≤18
接近角
°
25
离去角
°
10
制动距离（车速成为30km/h）
m
≤10
最小离地间隙
mm
248
最大爬坡度
%
25
2、DG22C消防作业状态主要技术参数
类 别
项 目
单 位
参 数
主要
性能
参数
额定工作高度
m
22
平台额定载荷
kg
300
最大工作幅度
m
14
伸缩臂长
m
9.5～16
曲臂长
m
5
支腿跨距（纵×横）
m
5.5×5.5
变幅范围
°
-3°～80°
工作
速度
臂架动作时间
s
≤180
支腿展开时间
s
≤40
回转速度
r/min
0～1.5
消防
性能
水炮额定流量
L/s
40
水炮额定压力
MPa
≤0.9
水炮额定射程
m
≥60
五、DG22C消防车主要配置表
序号
部件名称
供货厂家
1
底盘
东风底盘EQ1141KJ2
2
平台电控消防炮
章丘消防PSKD40D
3
臂架
徐工重型
4
回转支承
徐州罗特艾德回转支承有限公司
5
液压油泵
徐州科源液压有限公司
6
液压油缸
成都成缸液压设备制造有限公司
7
上车多路阀
德国HAWE
8
下车多路阀
浙江圣邦
9
调平平衡阀
德国BUCHER
10
电磁溢流阀
德国HAWE
11
操纵手柄
德国HAWE
12
控制单元
EAO
13
摇臂开关
霍尼韦尔(天津)有限公司
14
检测开关
霍尼韦尔(天津)有限公司
15
继电器
菲尼克斯电气有限公司
16
应急齿轮泵
天津机械
17
汽油机
日本本田
六、DG22C消防车安全工作范围
DG22C登高平台消防车随机备件表
序号
名称
数量
装配位置
备注
1
O形圈 7.5×1.8G
1
液压管路
GB/T3452.1-2005
2
O形圈11.2×2.65G
4
液压管路
GB/T3452.1-2005
3
O形圈14×2.65G
2
液压管路
GB/T3452.1-2005
4
O形圈 16×2.65G
1
液压管路
GB/T3452.1-2005
5
O形圈 20×2.65G
1
液压管路
GB/T3452.1-2005
6
O形圈 23.6×3.55G
1
液压管路
GB/T3452.1-2005
7
O形圈 43.7×3.55G
1
液压管路
GB/T3452.1-2005
8
O形圈71×3.55G
1
液压管路
GB/T3452.1-2005
9
O形圈 95×3.55G
1
液压管路
GB/T3452.1-2005
10
O形圈118×5.3G
1
消防管路
GB/T3452.1-2005
11
O形圈150×3.55G
1
消防管路
GB/T3452.1-2005
12
O形圈140×5.3G
1
消防管路
GB/T3452.1-2005
13
行程开关
1
臂架电气系统
SZL-WL-A
14
行程开关
1
臂架电气系统
SZL-WL-B
15
接近开关
1
下车电气系统
DW-AD-613-M18
16
继电器
1
电气控制箱
5100196
17
保险丝管20A
10
电气控制箱
BX304
18
保险丝管10A
20
电气控制箱
BX304
19
十字开关
1
臂架电气系统
SZL-WL-K
20
灯泡
3
电气控制箱
700.000.2
21
油杯M10×1
2
消防管路
JB/T7940.1-1995
DG22C登高平台消防车随机工具表
随机工具表1（标配 消防接口为卡式）
序号
名称
规格
数量
备注
1
测压表
SMMG1/4-400
1块
西德福
2
测压软管
SMS20/M-1000A
1根
西德福
3
开口扳手
8～32
1套
4
内六角扳手
3～17
1套
5
活动扳手
150×18
1件
6
活动扳手
300×36
1件
7
一字螺丝刀
0.4×2.5 50P
1件
8
一字螺丝刀
0.6×3.5 75P
1件
9
一字螺丝刀
0.8×4 125P
1件
10
一字螺丝刀
1.6×10 250P
1件
11
十字螺丝刀
1 75C
1件
12
十字螺丝刀
3 150C-H
1件
13
轮胎压力表
0～1.4MPa
1件
14
压杆式油枪
200cm3
1件
15
防爆圆头锤
0.88Kg
1件
16
钢丝钳
180mm
1件
17
管子钳
300 III Z
1件
18
鲤鱼钳
165mm
1件
19
急救包
AK-120
1件
萧山安忆
20
异型接口
KXK80内扣/80雌
4件
21
异型接口
KXK65内扣/80雌
4件
22
卡式异径接口
KJK65雄/80雌
4件
23
卡式异径接口
KJK65雌/80雄
4件
24
地上消防栓扳手
FS450
1件
25
地下消防栓扳手
FBX800
1件
26
水带
20-80-20
4根
卡式接口
27
水带包布
2件
28
水带护桥
2件
29
消防安全腰带
FZL-YD
2件
包括安全钩
和安全绳
30
资料配送拉杆包
1件
随机工具表2（选配 消防接口为内扣式）
序号
名称
规格
数量
备注
1
测压表
SMMG1/4-400
1块
西德福
2
测压软管
SMS20/M-1000A
1根
西德福
3
开口扳手
8～32
1套
4
内六角扳手
3～17
1套
5
活动扳手
150×18
1件
6
活动扳手
300×36
1件
7
一字螺丝刀
0.4×2.5 50P
1件
8
一字螺丝刀
0.6×3.5 75P
1件
9
一字螺丝刀
0.8×4 125P
1件
10
一字螺丝刀
1.6×10 250P
1件
11
十字螺丝刀
1 75C
1件
12
十字螺丝刀
3 150C-H
1件
13
轮胎压力表
0～1.4MPa
1件
14
压杆式油枪
200cm3
1件
15
防爆圆头锤
0.88Kg
1件
16
钢丝钳
180mm
1件
17
管子钳
300 III Z
1件
18
鲤鱼钳
165mm
1件
19
急救包
AK-120
1件
萧山安忆
20
异型接口
KXK80内扣/80雄
4件
21
异型接口
KXK80内扣/65雄
4件
22
异径接口
KJ65内扣/80内扣
4件
23
地上消防栓扳手
FS450
1件
24
地下消防栓扳手
FBX800
1件
25
钩头扳手
80
1件
26
水带
20-80-20
4根
内扣式接口
27
水带包布
2件
28
水带护桥
2件
29
消防安全腰带
FZL-YD
2件
包括安全钩
和安全绳
30
资料配送拉杆包
1件
注：当用户选用内扣式消防接口时，随机工具按表2配置。
DG22C登高平台消防车装箱单
一、随机技术文件
1、XZJ5152JXFDG22C登高平台消防车使用说明书
2、XZJ5152JXFDG22C登高平台消防车零部件图册
3、XZJ5152JXFDG22C登高平台消防车合格证
4、XZJ5152JXFDG22C登高平台消防车装箱单
5、底盘装箱单及装箱单中所规定的文件
6、PSKD40D消防水炮使用说明书
二、随机备件
见XZJ5152JXFDG22C登高平台消防车随机备件表
三、随机工具
见底盘工具表和XZJ5152JXFDG22C登高平台消防车随机工具表
