高电压与绝缘试验.ppt

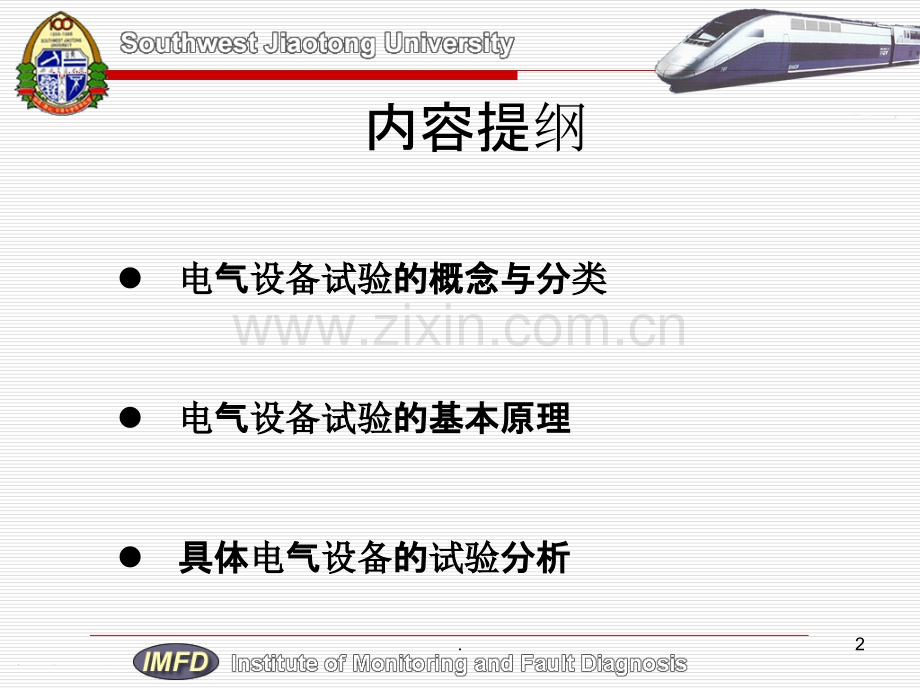

牵牵引引变电变电所所电电气气设备设备试验试验技技术术周利军西南交通大学1.内容提纲l电电气气设备试验设备试验的概念与分的概念与分类类l电电气气设备试验设备试验的基本原理的基本原理l具体具体电电气气设备设备的的试验试验分析分析2.电气设备试验的概念与分类出厂出厂试验试验（生（生产产厂家）厂家）交接交接试验试验（安装部（安装部门门）大修大修试验试验（检检修部修部门门）预预防性防性试验试验（运行部（运行部门门和和试验试验部部门进门进行周期性行周期性试验试验）在在线监测线监测3.电气设备试验的概念与分类绝缘试验绝缘试验非破坏性非破坏性试验试验（试验电压较试验电压较低，低，发现发现缺陷的灵明度有待提高）缺陷的灵明度有待提高）破坏性破坏性试验试验（易（易发现设备发现设备的集中性缺陷，但个的集中性缺陷，但个别别情况下可能情况下可能对设对设备备造成一定造成一定损伤损伤）特性特性试验试验绝缘试验绝缘试验以外的以外的试验试验4.电气设备试验的基本原理l绝缘缺陷l非破坏性非破坏性试验试验绝缘电阻、吸收比、泄漏电流的测量介质损耗角正切的测量局部放电的测量l破坏性试验工频耐压试验冲击耐压试验直流耐压试验5.电气设备绝缘缺陷l集中性缺陷局部放电局部受潮和老化局部机械损伤等；l分散性缺陷整体受潮整体老化整体变质等6.什么叫绝缘的老化？电气设备的绝缘在长期运行过程中会发生一系列物理变化和化学变化，致使其电气、机械及其他性能逐渐裂劣化，这种现象统称为绝缘的老化。老化的原因有哪些？热、电、机械力、水分、氧化、各种射线、微生物等因素的作用。绝缘绝缘的老化的老化7.电介质的热老化什么是电介质的热老化？在高温的作用下，电介质在短时间内就会发生明显的劣化；即使温度不太高，但如作用时间很长，绝缘性能也会发生不可逆的劣化，这就是电介质的热老化。温度越高，绝缘老化得越快，寿命越短。8.电电介介质质的的热热老化老化绝缘材料的耐热等级划分耐热等级极限温度（）绝缘材料O90木材、纸；聚乙烯、聚氯乙稀；天然橡胶A105油性树脂漆及其漆包线；矿物油E120酚醛树脂塑料；胶纸板；聚酯薄膜B130聚酯漆；环氧树脂F155聚酯亚胺漆及其漆包线H180聚酰胺亚胺漆及其漆包线；硅橡胶C180聚酰亚胺漆及薄膜；云母；陶瓷；聚四氟乙烯9.热老化规则：热老化8规则：对A级绝缘介质，如果它们的工作温度超过规定值8时，寿命约缩短一半。相应的对B级绝缘和H级绝缘则分别适用10和12规则。10.固体介固体介质质的的热热老化老化过过程程 受受热热带电带电粒子粒子热热运运动动加加剧剧载载流子增多流子增多载载流流子迁移子迁移电导电导和极化和极化损损耗增大耗增大介介质损质损耗增大耗增大介介质质温升温升加速老化加速老化液体介液体介质质的的热热老化老化过过程程 油温升高油温升高氧化加速氧化加速油裂解油裂解分解出多种能溶于分解出多种能溶于油的微量气体油的微量气体绝缘绝缘破坏破坏介质的老化过程11.介质电老化的主要原因是介质中出现局部放电。局部放电引起固体介质腐蚀、老化、损坏的原因有：破坏高分子的结构，造成裂解；转化为热能，不易散出，引起热裂解，气隙膨胀；在局部放电区，产生高能辐射线，引起材料分解；产生臭氧和硝酸，氧化剂和腐蚀剂，发生化学破坏。绝缘油的老化：油的裂解，产生出微量气体；产生聚合蜡状物，影响散热。电电介介质质的的电电老化老化12.l机械机械应应力老化力老化机械机械应应力力对绝缘对绝缘老化的速度有很大的影响，老化的速度有很大的影响，产产生裂生裂缝缝，导导致局部放致局部放电电；l环环境老化境老化紫外紫外线线，日晒雨淋，湿，日晒雨淋，湿热热等也等也对绝缘对绝缘的老化有明的老化有明显显的影响。的影响。其他形式的老化其他形式的老化13.多多层层介介质质的吸收的吸收现现象象 许许多多电电气气设设备备的的绝绝缘缘都都是是多多层层的的，但但就就其其基基本本机机理理而而言言，多多层层介介质质的的吸吸收收现现象象与与双双层层介介质质的的吸吸收收现现象象是是完完全全一一样样的的，本本节节将将用用双双层层电电介介质质的的吸吸收收现现象象说说明明多多层层电电介介质质的吸收。的吸收。14.多多层层介介质质的吸收的吸收现现象象初始初始电压电压分布分布 当当开开关关K合合上上时时，绝绝缘缘两两端端突突然然有有很很大大的的电电压压变变化化，在在 极极 短短 的的 时时 间间 内内（t=0+）的的时时间间内内，介介质质上的上的电压电压按按电电容分容分压压。15.多多层层介介质质的吸收的吸收现现象象稳态电压稳态电压和和电电流分布流分布 达到达到稳态稳态后（后（t+），），介介质质上的上的电压电压按按电电阻分阻分压压 稳态电稳态电流流为电导电为电导电流：流：16.多多层层介介质质的吸收的吸收现现象象任何任何时间时间下的下的电压电压分布和分布和电电流流 由于存在着吸收由于存在着吸收现现象，初始象，初始电压电压分布与分布与稳态电压稳态电压部分部分不同，即不同，即层间电压层间电压随随时间时间而而变变化。化。电电路路过过渡渡时间时间常数常数的求取的求取。17.多多层层介介质质的吸收的吸收现现象象流流过电过电介介质质的的电电流流 吸收吸收电电流流 注意：注意：绝缘绝缘破坏破坏时时，吸收，吸收现现象明象明显显18.绝缘电绝缘电阻、吸收比（极化指数）阻、吸收比（极化指数）绝缘电绝缘电阻阻 定定义义：绝缘试绝缘试品两端加上直流品两端加上直流电压电压U，直流，直流电压电压U与与电电流流i的比的比值值即即为绝缘电为绝缘电阻阻。通常所通常所说说的的绝缘电绝缘电阻是指阻是指R(t)的的稳态值稳态值，即，即为为R。19.测测量量绝绝缘缘电电阻阻时时，其其值值是是不不断断变变化化的的；t无无穷穷时时刻刻，等等于于两两层层介介质绝缘电质绝缘电阻的串阻的串联值联值。通通常常所所说说的的绝绝缘缘电电阻阻均均指指吸吸收收电电流流衰衰减减完完毕毕后后的的稳稳态态电电阻阻值值。受受潮潮时时，绝绝缘缘电电阻阻显显著著降降低低，Ig显显著著增增大大，Ia迅迅速速衰衰减减。因因此此，能能揭揭示示绝绝缘缘整整体体受受潮潮、局局部部严严重重受受潮潮、存存在在贯贯穿穿性缺陷等情况。但有局限性。性缺陷等情况。但有局限性。20.绝缘电绝缘电阻、吸收比（极化指数）阻、吸收比（极化指数）吸收比吸收比 定定义义：t2时时刻的刻的绝缘电绝缘电阻接近于阻接近于稳态稳态的的绝缘电绝缘电阻。阻。注注意意：一一般般以以K1是是否否大大于于1.3作作为为绝绝缘缘状状态态是是否否良良好好的的标标准准，但但实实践践证证明明这这种种判判断断标标准准有有缺缺陷陷，有有时时，虽虽然然K1大大于于1.3，但但其其绝绝缘缘电电阻阻较较小小；而而有有时时，虽虽然然K1小小于于1.3，但但其其绝绝缘缘电电阻阻较较大大，因因此此我我们们必必须须同同时时考考虑虑吸吸收收比比和和绝绝缘缘电电阻才能很好的判断阻才能很好的判断绝缘绝缘的状的状态态。21.极化指数极化指数 如高如高电压电压、大容量、大容量电电力力变压变压器之器之类设备类设备吸收吸收现现象往往需相象往往需相当当长长的的时间时间，有，有时时吸收比尚不能很好的反映吸收吸收比尚不能很好的反映吸收现现象的全象的全过过程，程，这时还这时还可以利用可以利用“极化指数极化指数”作作为为又一判据。又一判据。定定义义：注意注意：在吸收比：在吸收比K1不能很好反映不能很好反映绝缘绝缘的真的真实实状状态时态时，建，建议议以极化指数以极化指数K2代替代替K1。例如。例如对对于于K11.3，但，但绝缘电绝缘电阻仍很大阻仍很大的的电电力力变压变压器，器，应应再再测测量极化指数量极化指数K2，然后再作判断。，然后再作判断。22.绝缘电绝缘电阻、吸收比（极化指数）作阻、吸收比（极化指数）作绝缘绝缘状状态态判据的缺陷判据的缺陷 电电气气绝绝缘缘的的某某些些集集中中性性缺缺陷陷虽虽然然已已经经发发展展的的相相当当严严重重，以以致致在在耐耐压压试试验验时时被被击击穿穿，但但在在此此前前测测得得的的绝绝缘缘电电阻阻、吸吸收收比比和和极极化化指指数数却却并并不不低低，这这是是因因为为这这些些缺缺陷陷还还没没有有贯贯通通整整个个绝绝缘缘。可可见见仅仅凭凭绝绝缘缘电电阻阻、吸吸收收比比和和极极化化指指数数的的测测量量结结果来判断果来判断绝缘绝缘状状态态仍不仍不够够可靠。可靠。23.绝缘电绝缘电阻阻测测量量仪仪器器 兆欧表有三个接线端子：线路端子（L）、接地端子（E）和保护（屏蔽）端子（G）。被试绝缘接在端子L和E之间，而保护端子G的作用是使绝缘表面泄漏电流不要流过线圈LA测得的绝缘体积电阻不受绝缘表面状态的影响。24.25.加在试品上的直流电压比兆欧表的工作电压高得多，故能发现兆欧表所不能发现的缺陷。施加在试品上的直流电压是逐渐增大的，这样就可以在升压过程中监视泄漏电流的增长动向。在电压升到规定的试验电压值后，要保持1min再读出最后的泄漏电流值。当绝缘良好时，泄漏电流应保持稳定，且其值很小。泄漏电流的测量26.左图中，曲线1代表绝缘状态正常；曲线2代表绝缘受潮；曲线3代表绝缘具有集中性缺陷；曲线4代表绝缘具有有危险的集中性缺陷。电电气气设备设备泄漏泄漏电电流流27.泄漏电流试验接线图如下图所示 其中V为高压整流元件，C为稳压电容，PV2为高压静电电压表，TO为被试品。28.注意：测量泄漏电流用的微安表需用并联放电管V进行保护。当流过微安表的电流超过某一定值时，电阻R1上的压降将引起V的放电而达到保护微安表的目的。29.介质的功率损耗P与介质损耗角正切tan成正比,所以后者是绝缘品质的重要指标，测量tan值是判断电气设备绝缘状态地一项灵敏有效的方法。tan能反映绝缘的整体性缺陷（如全面老化）和小电容试品中的严重局部性缺陷。测量tan能不能灵敏地反映大容量发电机、变压器和电力电缆绝缘中的局部性缺陷，应尽可能将这些设备分解成几个部分，然后分别测量它们的tan。介介质损质损耗角正切的耗角正切的测测量量30.介介质损质损耗耗产产生生偶极子极化引起分子偶极子极化引起分子间间摩擦摩擦31.介介质损质损耗耗产产生生水分子水分子电电离增加离增加电导电导32.介介质损质损耗耗产产生生气泡促使局部放气泡促使局部放电产电产生生33.电电容器容器损损耗增加耗增加导导致爆炸致爆炸34.不同等效不同等效电电路的路的tgtg计算算并联等效回路 串联等效回路 35.tgtg的的测测量量Cx：被试品的等值电容Rx：被试品的等值电阻;R3：可调的无感电阻；CN：高压标准电容器的电容；C4：可调电容；R4：定值无感电阻；P：交流检流计。西林电桥36.tg的求取的求取电桥平衡条件 （1）四个臂的阻抗为 （2）并联等效阻抗 （3）求得，37.西林西林电桥电桥反接反接线线原理原理 电桥平衡的过程与正接线时无异，所不同者在于各个调节元件、检流计和屏蔽网均处于高电位，故必须保证足够的绝缘水平和采取可靠的保护措施。38.西林西林电桥电桥39.数字化数字化tg测测量量仪仪40.西林西林电桥测电桥测量的影响因素量的影响因素 l 外界电磁干扰l 电桥灵敏度的影响l 温度的影响l 试验电压的影响l 试品表面泄漏的影响l 试品的电容量影响41.（一）外界电磁场的干扰影响干扰包括高压电源和试验现场高压带电体引起的电场干扰。在现场测试条件下，电桥往往处于一个相当显著的交变磁场中，这时电桥接线内也会感应出一个干扰电势，对电桥的平衡产生影响，也将导致测量误差。消除干扰的方法：金属屏蔽网和屏蔽电缆42.（二）温度的影响 一般来说，tg随温度的增高而增大。tg 为了便于比较，应将在各种温度下测得的 值换算到20时的值。（三)试验电压的影响43.（四）试品电容量的影响 对电容量较大的试品（例如大中型发电机、变压器、电力电缆、电力电容器等）,测量tg 只能发现整体分不性缺陷，因而用测量介质损耗角正切的方法来判断绝缘状态就不很灵敏了。（五）试品表面泄漏电流的影响 测试前应清除绝缘表面的积污和水分，必要时还可以在绝缘表面上装设屏蔽极。44.局部放电是引起绝缘老化的重要原因之一。测定电气设备在不同电压下的局部放电强度和发展趋势，就能判断绝缘内是否存在局部缺陷以及介质老化的速度和目前的状态。局部放局部放电电的的测测量量45.一、局部放电基本概念 绝缘内部气隙局部放电的等值电路如下图所示。46.电容上分到的电压 ，气隙放电电压 ，熄灭电压（剩余电压），局部放电的电流变化曲线见图4-10。47.表征局部放电的参数p 视在放电量q 其中Ca 为试品电容，Ua为气隙放电时，试品两端的压降。q既是发生局部放电时试品Ca所放掉的电荷，也是电容Cb上的电荷增量。（比真实放电量小得多）48.p放电重复率（）在选定的时间间隔内测得的每秒发生放电脉冲的平均次数p放电能量（）指一次局部放电所消耗的能量。其中 为视在放电量，为局部放电起始电压。49.p其他参数 平均放电电流 放电的均方率 放电功率 局部放电起始电压 局部放电熄灭电压50.二、局部放电检测方法综述电电检检测测法法声声测测法法光光测测法法化化学学检检测测法法其其他他检检测测法法51.p声声检测检测法法介介质质中中发发生局部放生局部放电时电时，其瞬其瞬时释时释放的能量将放放的能量将放电电源周源周围围的介的介质质加加热热使使其蒸其蒸发发，效果就像一个，效果就像一个小爆炸。此小爆炸。此时时放放电电源如源如同一个声源，向外同一个声源，向外发发出出声波。由于放声波。由于放电电持持续时续时间间很短，所很短，所发发射的声波射的声波频谱频谱很很宽宽，可达到数，可达到数MHzMHz。52.抗电磁干扰能力强 灵敏度不受试品电容的影响 能进行复杂设备放电源定位 在传播途径中衰减、畸变严重 基本不能反映放电量的大小 实际实际中一般不独立使用声中一般不独立使用声测测法，而将声法，而将声测测法和法和电电测测法法结结合起来使用。合起来使用。声检测法的特点53.p光检测法 采用光纤传感器，局部放电产生的声波压迫使得光纤性质改变，导致光纤输出信号改变，从而可以测得放电。光测法只能测试表面放电和电晕放电，在现场中光测法基本上没有直接应用。将光纤技术和声测法相结合提出了声-光测法。54.光纤传感器应用55.p化学分析法膜膜膜膜纸绝缘纸绝缘纸绝缘纸绝缘介介介介质质质质中，常用高性能液体色中，常用高性能液体色中，常用高性能液体色中，常用高性能液体色谱谱谱谱分析法分析法分析法分析法（HPLCHPLCHPLCHPLC）判断介）判断介）判断介）判断介质质质质老化情况。老化情况。老化情况。老化情况。在在在在电电电电力力力力变压变压变压变压器中，油色器中，油色器中，油色器中，油色谱谱谱谱分析（分析（分析（分析（DGADGADGADGA）方法是）方法是）方法是）方法是一一一一 种种种种简单简单简单简单、经济经济经济经济、有效的、有效的、有效的、有效的变压变压变压变压器在器在器在器在线监测线监测线监测线监测方法。方法。方法。方法。56.p电气检测法脉冲电流法 测量视在放电量介质损耗法 西林电桥 脉冲电流法测量原理57.电气检测法的发展1925年，Schwaiger发现电晕放电的射频特性，由此 发展出RIVRIVRIVRIV局部放局部放局部放局部放电检测电检测电检测电检测法法法法；1928年，基于电子束示波器技术，Lioyd和Starr等人设计出平行四平行四平行四平行四边边边边形形形形检测检测检测检测法；法；法；法；1954年，首台商用便便便便携携携携式式式式局局局局部部部部放放放放电电电电检检检检测测测测仪仪仪仪由Mole等人研制成功；1960年，基于平行四边形检测原理，Dakin等人设计出积积积积分分分分电桥电桥电桥电桥法；法；法；法；58.1975年，Lemke博士等人设计出商商商商用用用用宽宽宽宽频频频频局放测试仪，测试带宽达到10MHz;1978年，Tanaka Okamoto等人采用计算机技术建立数数数数字字字字化化化化局部放局部放局部放局部放电检测仪电检测仪电检测仪电检测仪；1981年，Boggs、Fujimoto、Stone等人设计出1GHz超超超超高高高高频频频频局放局放局放局放检测仪检测仪检测仪检测仪；59.目前局部放电电检测方法脉冲电流法无线电干扰电压法（RIV）射频检测法（RF）介质损耗分析法（DLA）超高频（UHF）检测法60.TE571 局部放电测试仪61.TWPD-4多通道数字式局部放电综合分析仪 天威新域科技发展有限公司 62.以油中气体分析为基础的故障诊断l绝缘绝缘故障与故障与绝缘绝缘油中溶解气体的关系油中溶解气体的关系l油中溶解气体的产生：绝缘故障所产生的能量（热、电、光等）使高分子油纸绝缘裂解产生低分子气体，同时产生其他低分子有机物，如糠醛等；绝缘纸聚合度下降，降低绝缘寿命；故障气体部分溶解于油中，部分集中于气体继电器中。63.以油中气体分析为基础的故障诊断l绝缘绝缘故障种故障种类类与与绝缘绝缘油中溶解气体的关系油中溶解气体的关系过热过热故障故障l当热应力只引起热源处绝缘油分解时，所产生的特征气体主要是CH4和C2H4，他们的总和约占总烃的80%，且C2H4所占比例随着故障点温度的升高而增加；例如78台高温过热（温度高于700）故障变压器的C2H4占总烃的比例平均为62.5%，其次是C2H6和H2。据统计，C2H6一般低于20%；高、中温过热H2占氢烃总量（H2+C1+C2）的25%以下，低温过热时一般为30%左右；这是由于烃类气体随温度上升增长较快所致。过热故障一般不产生C2H2，只在严重过热时产生微量的C2H2;当故障涉及固体材料时，则还会产生大量的CO和CO2。64.油纸绝缘热故障时的产气情况图图 变压变压器油器油热热分解分解图图 固体固体绝缘绝缘物受物受热产热产生气体生气体65.以油中气体分析为基础的故障诊断l绝缘绝缘故障种故障种类类与与绝缘绝缘油中溶解气体的关系油中溶解气体的关系电电弧放弧放电电故障故障l当变压器内部发生电弧放电故障时，油中溶解的故障特征气体主要是C2H2、H2，其次是大量的C2H4、CH4；l由于电弧放电故障速度发展很快，往往气体来不及溶解于油中就释放到气体继电器内，因此，油中溶解气体组分含量往往与故障点位置、油流速度和故障持续时间有很大关系；l固体绝缘材料发生高能量电弧放电时，不仅产生较多CO、CO2，而且因放电能量密度高，产生的高速电子流轰击固体绝缘材料，致使其受到严重破坏；l若对电弧放电故障不及时处理，严重时有可能造成变压器的重大损坏或爆炸事故。66.以油中气体分析为基础的故障诊断l绝缘绝缘故障种故障种类类与与绝缘绝缘油中溶解气体的关系油中溶解气体的关系火花放火花放电电故障故障当变压器内部发生火花放电时，油中溶解气体的特征气体以C2H2、H2为主，因故障能量小，一般总烃含量不高，但油中溶解的C2H2在总烃中所占比例可高达25%90%，C2H4含量约占总烃的20%以下，H2占氢烃总量的30%以上。当H2和CH4的增长不能忽视时，如果接着又出现C2H2的情况，这时可能存在着由低能放电发展成高能放电的危险。因此，当出现这种情况时，即使是C2H2未达到注意值，也应给予高度重视。67.以油中气体分析为基础的故障诊断l绝缘绝缘故障种故障种类类与与绝缘绝缘油中溶解气体的关系油中溶解气体的关系局部放局部放电电故障故障当变压器发生局部放电时，油中的气体组分含量随放电能量密度不同而异，一般总烃不高，主要成分是H2，其次CH4。通常H2占氢烃总量的90%以上，CH4占总烃的90%以上。当放电能量密度增高时也可出现C2H2，但在总烃中所占比例一般小于2%，这是与上述电弧放电和火花放电区别的主要标志。68.以油中气体分析为基础的故障诊断l绝缘绝缘故障种故障种类类与与绝缘绝缘油中溶解气体的关系油中溶解气体的关系绝缘绝缘受潮受潮当变压器内部进水受潮时，油中的水分和含湿气的杂质容易形成“小桥”，导致局部放电而产生H2。水分在电场作用下的电解以及水和铁的化学反应均可产生大量的H2。所以受潮设备中，H2在氢烃总量中占比例更高。有时局部放电和绝缘受潮同时存在，并且特征气体基本相同，所以单靠油中气体分析难以区分，必要时根据外部检查和其它试验结果（如局部放电测试结果和油中微量水分分析）加以综合判断。69.以油中气体分析为基础的故障诊断变压变压器故障种器故障种类类的判断的判断特征气体法特征气体法序号序号故障性故障性质质特征气体的特点特征气体的特点1一般过热性故障总烃较高，C2H25L/L，但C2H2未构成主要成分，H2含量较高3局部放电总烃不高，H2100L/L，CH4占总烃的主要成分4火花放电总烃不高，C2H210L/L，H2含量较高5电弧放电总烃高，C2H2高并构成总烃中的主要成分，H2含量较高70.以油中气体分析为基础的故障诊断变压变压器故障种器故障种类类的判断的判断特征气体法特征气体法例：某240MVA220kV进口变压器（TDQ315F22W9K-99）属三绕组五柱铁心式结构。在正常运行情况下突发内部故障，主变压器重瓦斯及差动保护均动作，事故发生时系统无任何操作。事故发生后现场检查：故障录波器图上发现有2次短路故障。绝缘油色谱数据如表，请用特征气体法分析可能发生的故障种类。时间C2H2CH4C2H6C2H4H2总烃COCO2事故前三个月0.6499762565.65601528事故当天8111511557072626673156471.以油中气体分析为基础的故障诊断变压变压器故障种器故障种类类的判断的判断特征气体法特征气体法 例例题题答答案案解解析析：乙炔与总烃浓度急剧上升，表明变压器内部发生了电弧性放电事故。对变压器抽油后开盖检查，发现箱底有部分散落烧焦的绝缘纸，内部故障已较严重。分析表明由于该变压器的a、b、c相的引出线（铜棒）均并在一起走线，因相互间距较长，引线也很长，中间采用外包纸绝缘后，再用U形木夹进行固定。由于U形木夹的空隙是固定的，不可能将引线夹的很紧，因此在复杂的电动力作用下，在夹紧处绝缘又相互直接摩擦，最终导致绝缘击穿事故。72.以油中气体分析为基础的故障诊断变压变压器故障种器故障种类类的判断的判断三比三比值值法法 过热性故障产生的骨故障特征气体主要是CH4和C2H4，而放电性故障主要的特征气体是C2H2和H2，为此可以采用CH4/H2来区分是放电故障还是过热故障。当温度升高或绝缘纸也过热时，CH4的含量还要增加。而温度的高低可以用体积之比C2H4/C2H6来区分，原因是随着故障点温度的升高，C2H4的比例将增加。C2H2的产生与高能量放电有关，低能量的局部放电一般无C2H2，所以可以用C2H2/C2H4判断放电故障的类型。73.以油中气体分析为基础的故障诊断变压变压器故障种器故障种类类的判断的判断其他故障其他故障诊诊断法断法 除了特征故障气体法和三比值法，还存在立体图示法、大卫三角法、四比值法等其他一些传统的故障诊断法。近年来，神经网络、模糊技术、粗糙集等数学工具开始广泛应用于故障诊断，并建立了一些以人工智能为基础的故障诊断专家系统。在实际应用中，由于变压器故障表现形式以及故障起因均比较复杂，所以在进行故障诊断时，常常综合利用多种方法以求得到尽可能准确的诊断结果。74.绝缘绝缘的高的高电压试验电压试验l为为什么要什么要对绝缘进对绝缘进行高行高电压试验电压试验？电电气气设备设备的的绝缘绝缘在运行在运行过过程中程中长长期期经经受工作受工作电压电压的作用；的作用；电电气气设备设备在运行在运行过过程中程中经经受的各种受的各种过电压过电压 主要包括雷主要包括雷击过电压击过电压、操作、操作过电压过电压、暂时过电压暂时过电压等等与非破坏性与非破坏性试验试验相比，高相比，高电压试验电压试验具有直具有直观观、可信度高要、可信度高要求求严严格等特点。格等特点。75.难点问题：由于输电电压和相应的试验电压在不断提高，要获得各种符合要求的试验用高电压越来越困难，这是高电压试验技术发展中首先需要解决的问题。76.l高高电压试验电压试验分分类类击击穿穿试试验验在一定试验条件下，升高电压直到试验发生击穿为止；耐耐电电压压试试验验在一定试验条件下，对试样施加一定电压，经历一定时间，若在此时间内试样不发生击穿，即认为试样是合格的。77.工工频频高高压试验设备压试验设备与装置与装置 l 工工频频高高压试验设备压试验设备的的组组成成 调压器、高压试验变压器、高电压测量装置、控制和保护装置等 78.79.高高压试验变压压试验变压器器工工频频高高压试验变压压试验变压器的要求器的要求 电电压压：耐压试验电压比被试设备额定工作电压要高的多，击穿电压比耐压试验电压高20%60%。容量：容量：比较小（注意容量计算）绝缘绝缘裕度小、冷却系裕度小、冷却系统简单统简单、绕组绕组的机械的机械强强度要求低度要求低 注注意意点点：设计时采用较小的安全系数，额定电压下只能短时运行。80.高高压试验变压压试验变压器器 l串串联试验变压联试验变压器器 81.82.高高压试验变压压试验变压器器串串联谐联谐振升振升压压方式方式 谐振条件:wL=1/wCx 谐振时 Ux=QU0=U0/wCR83.采用串采用串联电联电抗的串抗的串联谐联谐振升振升压压84.l串串联谐联谐振回路的振回路的优优点点提高试验电压；电压波形好，谐振时只对工频基波谐振，只有基波电压提高Q倍，其他谐波分量相对就小得多了；安全：一旦试样发生击穿，Cx变了，回路失去了谐振，试样两端电压自动立即跌落。85.l高高电压试验电压试验的影响因素的影响因素电压波形电压作用时间电场的均匀性及电压的极性试样的厚度与不均匀性环境条件86.被试品的电容量很大的场合（例如长电缆段、电力电容器等），用工频给交流高电压进行绝缘试验时会出现很大的电容电流，要求试验装置具有很大的容量，很难做到。这时用直流高电压试验来代替工频高电压试验。直流输电工程的增多促使直流高电压试验的广泛应用。直流高直流高电压试验电压试验87.一、直流高电压的产生 将工频高电压经高压整流器而变换成直流高电压。利用倍压整流原理制成的直流高压串级装置（或称串级直流高压发生器)能产生出更高的直流试验电压。88.研究电气设备在运行中遭受雷电过电压和操作过电压的作用时的绝缘性能。许多高压试验室中都装设了冲击电压发生器，用来产生试验用的雷电冲击电压波和操作冲击电压波。高压电气设备在出厂试验、型式试验时或大修后都必须进行冲击高压试验。冲冲击击高高电压试验电压试验89.90.多级冲击电压发生器原理接线图 91.92.变压变压器器试验试验测量绕组绝缘电阻和吸收比或和极化指数；测量绕组泄漏电流：测量绕组介质损耗因数tan；交流耐压试验；测量电容型套管的介质损耗因数tan 和电容值；测量轭铁梁和穿芯螺栓(可接触到的)的绝缘电阻，测量铁芯对地、铁芯对轭铁粱、穿芯螺栓对铁芯的绝缘电阻；绝缘油介电强度试验及油中溶解气体色谱分析。93.变压变压器器绝缘电绝缘电阻和吸收比的阻和吸收比的测测量量序号双绕组变压器三绕组变压器被侧绕组接地部位被侧绕组接地部位1低压绕组外壳及高压绕组低压绕组外壳、高压绕组及中压绕组2高压绕组外壳及低压绕组中压绕组外壳、高压绕组及低压绕组3/高压绕组外壳、中压绕组及低压绕组4高压绕组及低压绕组外壳高压绕组及中压绕组外壳及低压绕组5/高压绕组、中压绕组及低压绕组外壳94.试验结果的分析判断 l吸收比的要求为：1030时一般不应低于1.3 l极化指数的要求：1030时不应低于15 l油浸电力变压器绕组绝缘电阻的允许值(M)95.变压变压器介器介质损质损耗正切的耗正切的测试测试96.变压变压器器tantan结果分析绕组额定电压35kV及以下66220kV330500kVtan 允许值1.5%0.8%0.6%和规程规定的值比较进行判断，规程规定20时变压器绕组tan测量值不应大于下表所列数值。tan值与历次测量数值比较，不应有显著变化(一般不大于30)。现场实测经验表明，测量tan值虽小于表所列数据，但较往年试验数据有较大变化的变压器，一般有异常，因此不能一次tan的测量值来判断，而应比较变压器历次tan数值的变化发展趋势。97.变压器工频耐压试验工频耐压试验加压时间为l min。施加规定电压持续l min 时，变压器油箱内无声音，指示仪表指示正常(电压表及电流表无抖动、摆动，无突然升降)，球隙无放电等，即为工频耐压试验合格。98.互感器互感器试验试验 测量互感器绕组及末屏的绝缘电阻；测量35kV及以上互感器一次绕组连同套管的介质损耗因数tan；绕组连同套管一起对外壳的交流耐压试验；油箱和套管中绝缘油试验及油中溶解气体色谱分析；测量铁芯夹紧螺栓(可接触到的)绝缘电阻；互感器的极性、变比、励磁特性等特性试验；局部放电试验。99.串串级级式式电压电压互感器互感器tantan测测量量 测量串级式电压互感器tan的反接线法100.电压互感器的交流耐压试验 电磁式电压互感器的交流耐压试验有两种加压方式。一种方式为外施工频试验电压。该加压方式适用于额定电压为35kV及以下的全绝缘电压互感器的交流耐压试验。试验接线及方法与变压器的交流耐压试验相同。35kV以上的电压互感器多为分级绝缘，其一次绕组的末端绝缘水平很低，一般为5kV左右，因此一次绕组末端不能与首端承受同一试验电压，而应采用感应耐压的加压方式;为了避免工频试验电压过高引起铁芯饱和损坏被试电压互感器，必须提高工频试验电压的频率。制造厂多采用倍频发电机作为试验电源，而现场试验常用电子式变频电源或三倍频发生器。101.油浸链式和串级式电流互感器102.断路器断路器试验试验 绝缘电阻试验；少油断路器的泄漏电流试验；测量断路器并联电容的C和tan；测量分合闸电磁铁绕组的绝缘电阻；测量导电回路电阻交流耐压试验；断路器分闸、合闸速度，时间，同期性等机械特性试验；检查分合闸电磁铁绕组的最低动作电压；绝缘油试验；SF6断路器的气体泄漏及微水试验。103.套管套管试验试验 主绝缘及电容性套管末屏对地绝缘电阻 主绝缘及电容性套管末屏对地tan及电容量 油中溶解气体色谱分析 交流耐压。104.套管绝缘电阻测试测量绝缘电阻可以发现套管瓷套裂纹、本体严重受潮以及小套管(末屏)绝缘劣化、接地等缺陷。对于已安装到变压器本体上的套管，测其高压导电杆对地的绝缘电阻时应连同变压器本体一起进行，而测抽压小套管和测量小套管(末屏)对地绝缘电阻可分别单独进行。由于套管受潮一般总是从最外层电容层开始，因此测量小套管对地绝缘电阻具有重要意义。105.单独套管的试验 油纸电容型或胶纸电容型套管有一部分带有专供测tan用的小套管，即测量小套管(末屏)，也有部分套管不带测量小套管。当套管未安装到设备上或交接大修时从设备本体拆下来单独试验时，可采用正接线法测量其tan和电容量。需要注意的是，只测量主电容(导电芯对测量小套管或法兰)的tan和电容量，而不测量小套管对地的tan试验，是不全面的。106.变压变压器器电电容套管容套管试验试验 现场运行的变压器电容套管已牢固安装于箱体上，套管内部导电杆与变压器绕组相连接，预防性试验时，无法将套管与内部绕组连接拆开，因此测量时需采取特殊接线，以避免变压器绕组电感、变压器本体电容对套管tan和电容量测量的影响。现场测量接线时，介损电桥采用正接线测量，将测量变压器绕组连同中性点全部短接后接介损电桥高压引线，电桥Cx线接被测套管的测量小套管，分别测量各相套管的tan和电容量。107.氧化氧化锌锌避雷器避雷器试验试验 绝缘电阻的测量 测量U1mA及75U1mA电压下的泄漏电流 运行电压下交流泄漏电流测量 LCD-4型泄漏电流检测仪原理图108.109.
