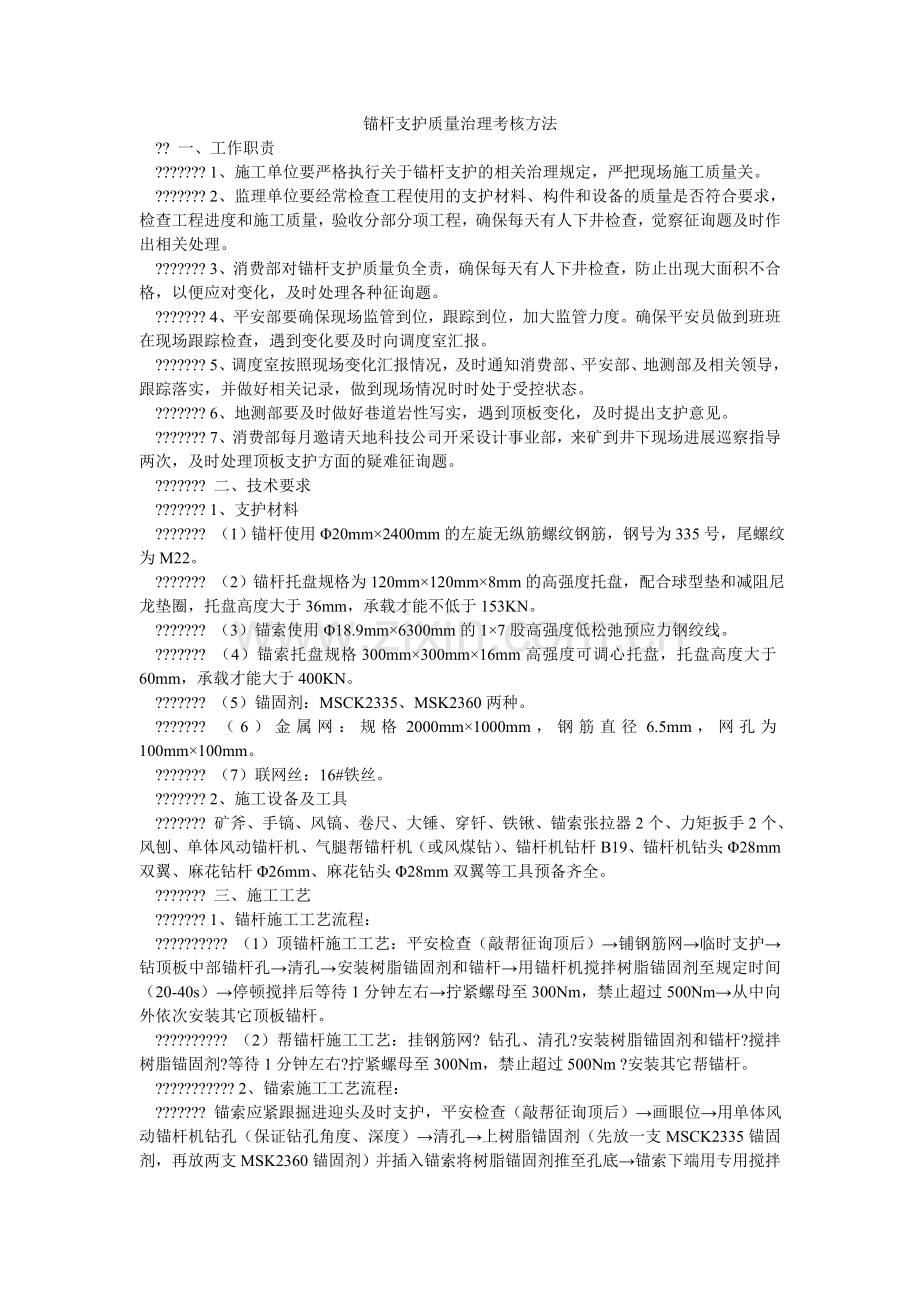

锚杆支护质量管理考核办法.doc

锚杆支护质量治理考核方法

?? 一、工作职责

??????? 1、施工单位要严格执行关于锚杆支护的相关治理规定，严把现场施工质量关。

??????? 2、监理单位要经常检查工程使用的支护材料、构件和设备的质量是否符合要求，检查工程进度和施工质量，验收分部分项工程，确保每天有人下井检查，觉察征询题及时作出相关处理。

??????? 3、消费部对锚杆支护质量负全责，确保每天有人下井检查，防止出现大面积不合格，以便应对变化，及时处理各种征询题。

??????? 4、平安部要确保现场监管到位，跟踪到位，加大监管力度。确保平安员做到班班在现场跟踪检查，遇到变化要及时向调度室汇报。

??????? 5、调度室按照现场变化汇报情况，及时通知消费部、平安部、地测部及相关领导，跟踪落实，并做好相关记录，做到现场情况时时处于受控状态。

??????? 6、地测部要及时做好巷道岩性写实，遇到顶板变化，及时提出支护意见。

??????? 7、消费部每月邀请天地科技公司开采设计事业部，来矿到井下现场进展巡察指导两次，及时处理顶板支护方面的疑难征询题。

??????? 二、技术要求

??????? 1、支护材料

??????? （1）锚杆使用Φ20mm×2400mm的左旋无纵筋螺纹钢筋，钢号为335号，尾螺纹为M22。

??????? （2）锚杆托盘规格为120mm×120mm×8mm的高强度托盘，配合球型垫和减阻尼龙垫圈，托盘高度大于36mm，承载才能不低于153KN。

??????? （3）锚索使用Φ18.9mm×6300mm的1×7股高强度低松弛预应力钢绞线。

??????? （4）锚索托盘规格300mm×300mm×16mm高强度可调心托盘，托盘高度大于60mm，承载才能大于400KN。

??????? （5）锚固剂：MSCK2335、MSK2360两种。

??????? （6）金属网：规格2000mm×1000mm，钢筋直径6.5mm，网孔为100mm×100mm。

??????? （7）联网丝：16#铁丝。

??????? 2、施工设备及工具

??????? 矿斧、手镐、风镐、卷尺、大锤、穿钎、铁锹、锚索张拉器2个、力矩扳手2个、风刨、单体风动锚杆机、气腿帮锚杆机（或风煤钻）、锚杆机钻杆B19、锚杆机钻头Φ28mm双翼、麻花钻杆Φ26mm、麻花钻头Φ28mm双翼等工具预备齐全。

??????? 三、施工工艺

??????? 1、锚杆施工工艺流程：

?????????? （1）顶锚杆施工工艺：平安检查（敲帮征询顶后）→铺钢筋网→临时支护→钻顶板中部锚杆孔→清孔→安装树脂锚固剂和锚杆→用锚杆机搅拌树脂锚固剂至规定时间（20-40s）→停顿搅拌后等待1分钟左右→拧紧螺母至300Nm，禁止超过500Nm→从中向外依次安装其它顶板锚杆。

?????????? （2）帮锚杆施工工艺：挂钢筋网? 钻孔、清孔?安装树脂锚固剂和锚杆?搅拌树脂锚固剂?等待1分钟左右?拧紧螺母至300Nm，禁止超过500Nm ?安装其它帮锚杆。

??????????? 2、锚索施工工艺流程：

??????? 锚索应紧跟掘进迎头及时支护，平安检查（敲帮征询顶后）→画眼位→用单体风动锚杆机钻孔（保证钻孔角度、深度）→清孔→上树脂锚固剂（先放一支MSCK2335锚固剂，再放两支MSK2360锚固剂）并插入锚索将树脂锚固剂推至孔底→锚索下端用专用搅拌器与锚杆钻机相连→开机搅拌先慢后快，待锚索全部插入钻孔后，采纳全速旋转搅拌10～15S（总搅拌时间操纵在20-40S）→停顿搅拌后等待1分钟→收缩锚杆机，卸下搅拌器，搅拌后锚索外露长度应操纵在200-300mm→15分钟后→安装托板与锁具→用张拉千斤顶张拉锚索到设计预紧力（230KN）→卸下千斤顶→放炮震动后，锚索应进展补张拉。

??????????? 3、严禁在空顶下作业，必须按作业规程要求进展临时支护。永久支护距工作面迎头的间隔：最大控顶距≯1200mm，当顶板比拟破裂时，应适当缩小空顶范围，最小空顶距≯300mm，严禁留较大的空顶交给下一班。

??????????? 4、帮锚杆应紧跟掘进迎头，及时支护，空帮距≯2000mm。

??????????? 5、遇到顶板破裂、顶板淋水等条件时要及时补打锚索，遇到地质条件发生变化或大的地质构造时需及时汇报，以调整支护方案，加强支护设计。

??????????? 四、质量验收

??????? 1、验收标准：工程质量严格按GB50213-2010《煤矿井巷工程质量验收标准》、《山西省煤矿（井工）平安质量标准化标准及考核评级方法》（2012年7月）、《潞安矿区煤巷锚杆支护技术标准》（2011年修订版）和潞矿生安字【2011】138号文《关于整合矿井使用锚杆支护的假设干规定》执行。

??????? 2、质量保证措施

?????????? （1）加强培训，提高职工素养和质量认识，使每一位现场作业人员都必须纯熟掌握锚杆支护的技术要求、质量标准、施工工艺，严格按要求进展施工、现场交接班，做到质量征询题不过班，并认真填写工程质量现场检查记录。
