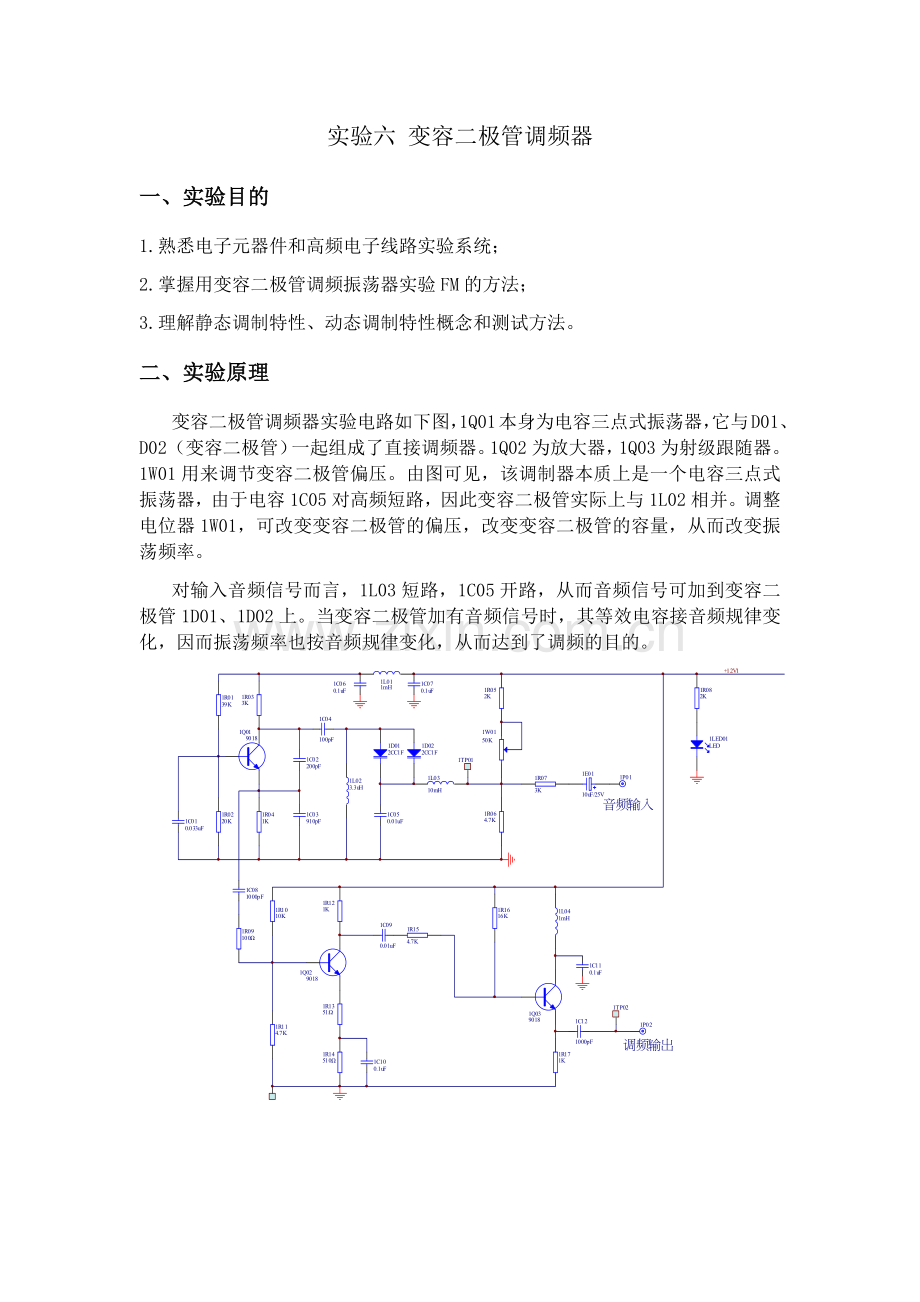

实验六 变容二极管调频器
一、 实验目的
1.熟悉电子元器件和高频电子线路实验系统；
2.掌握用变容二极管调频振荡器实验FM的方法；
3.理解静态调制特性、动态调制特性概念和测试方法。
二、 实验原理
变容二极管调频器实验电路如下图，1Q01本身为电容三点式振荡器，它与D01、D02（变容二极管）一起组成了直接调频器。1Q02为放大器，1Q03为射级跟随器。1W01用来调节变容二极管偏压。由图可见，该调制器本质上是一个电容三点式振荡器，由于电容1C05对高频短路，因此变容二极管实际上与1L02相并。调整电位器1W01，可改变变容二极管的偏压，改变变容二极管的容量，从而改变振荡频率。
对输入音频信号而言，1L03短路，1C05开路，从而音频信号可加到变容二极管1D01、1D02上。当变容二极管加有音频信号时，其等效电容接音频规律变化，因而振荡频率也按音频规律变化，从而达到了调频的目的。

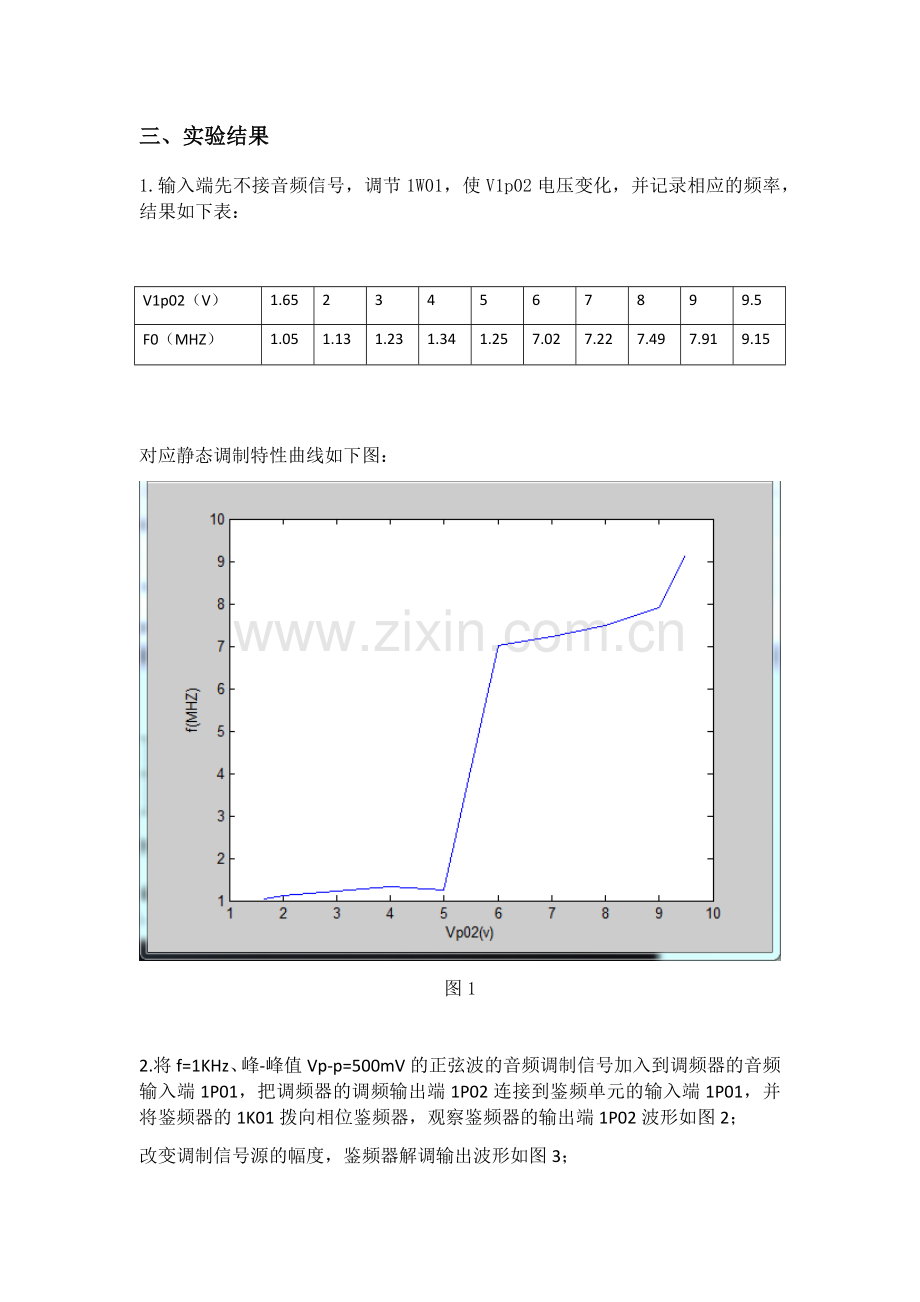

三、 实验结果
1. 输入端先不接音频信号，调节1W01，使V1p02电压变化，并记录相应的频率，结果如下表：
V1p02（V）
1.65
2
3
4
5
6
7
8
9
9.5
F0（MHZ）
1.05
1.13
1.23
1.34
1.25
7.02
7.22
7.49
7.91
9.15

对应静态调制特性曲线如下图：

图1

2. 将f=1KHz、峰-峰值Vp-p=500mV的正弦波的音频调制信号加入到调频器的音频输入端1P01，把调频器的调频输出端1P02连接到鉴频单元的输入端1P01，并将鉴频器的1K01拨向相位鉴频器，观察鉴频器的输出端1P02波形如图2；
改变调制信号源的幅度，鉴频器解调输出波形如图3；
调制信号源的频率，鉴频器解调输出波形如图4；
图2

图3

图4

四、 结果分析
1. 从图一可知，随Vp02电压增大，频率随之增大。加到变容二极管上的直流偏置就是+12V经由1R05、1W01和1R06分压后，从1R06得到的电压调整电位器1W01，可改变变容二极管的偏压，改变变容二极管的容量，从而改变振荡频率，因而影响曲线斜率的因素为1R05、1W01和1R06阻值。
2. 从图234可知，当增大信号源幅度时，鉴频器解调输出波形幅度随之增大，当增大到一定幅度时，波形发生变化。
