机车整备场管理操作说明
1． 功能简介
机车整备场管理主要完成《机车整备场管理信息系统》(LYMIS)使用前的系统各项基础参数设置、机车入库—出库整备作业全过程的记录及各项整备作业信息的动态检索和查询功能。
主界面登陆地址：HTTP://10.190.133.22:8000/JCZB/userqx/index.do
2． 流程简介

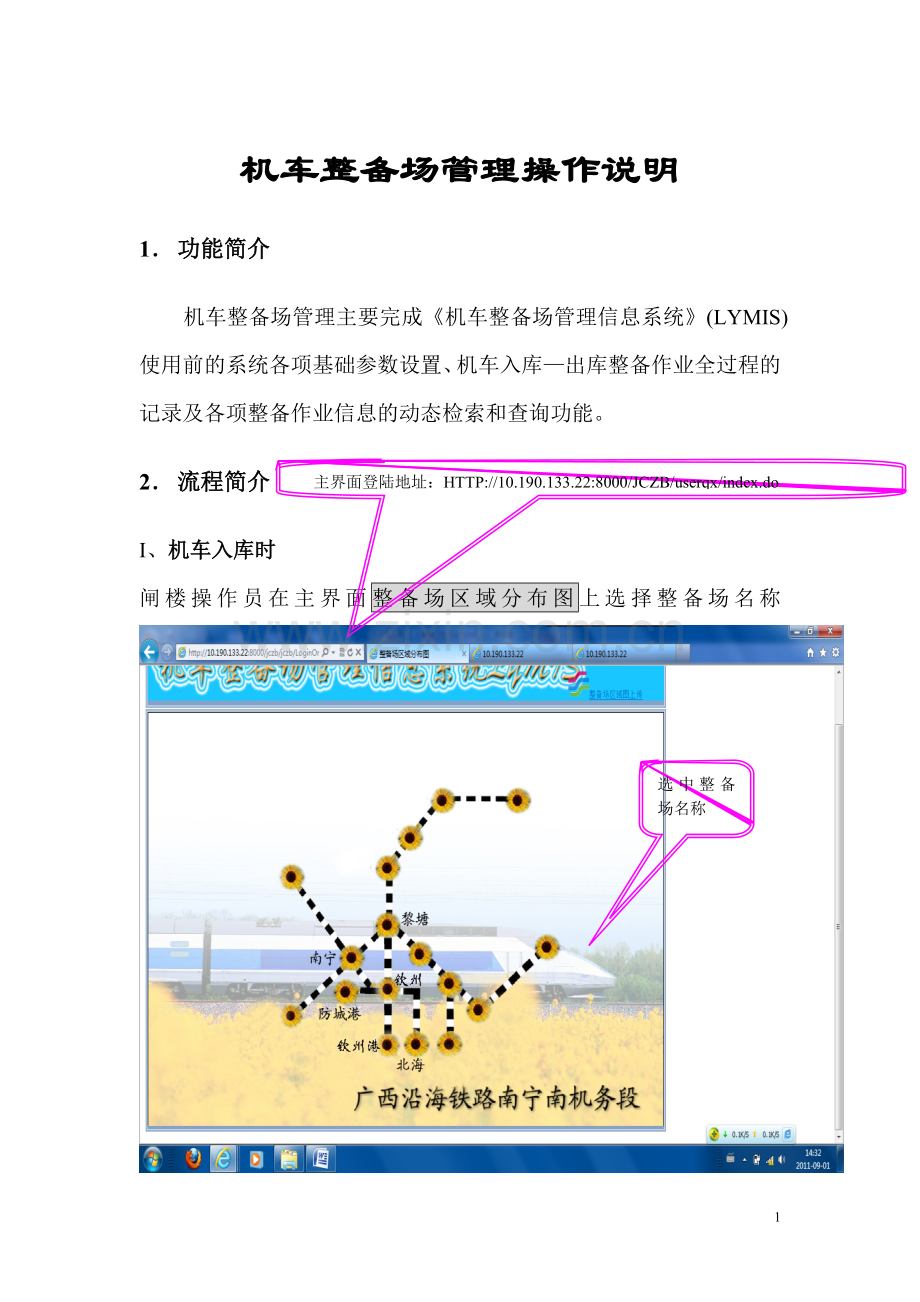

I、机车入库时
选中整备场名称
闸楼操作员在主界面整备场区域分布图上选择整备场名称
进入整备场示意图界面，进行机车入库及出库登记操作。
整备场示意图样式如下：

II、整备场示意图元素组成
红色机车代表在整备机车。
蓝色机车代表可运用机车。
灰色或紫色机车代表在修机车。
该机车样式代表单机车入库整备。
该机车代表双机车入库整备。
机车顶部无电线代表内燃机车，有电线代表电力机车。
s
III、机车入库操作
（1）首先把鼠标移动到入库机车即将停放的股道位置上。
（鼠标停放最加位置：鼠标箭头顶端刚好越过股道线2个象素点处，如果箭头太过高于股道将不能正常选中股道位置）。
（2）单击鼠标右键即可弹出功能列表，然后选中列表中首项，弹出“机车出入库登记表”对话框页面。

(3)在“机车出入库登记表”中添加机车出入库信息，机车为必添内容；分类、整备场名称、股道及顺位为系统自动赋值，不需要自行更改否则会导致录入信息无法准确的显示在该整备场示意图内。
(4)添加入库信息内容后，点击完成机车入库登记，该机车即可显示在整备场示意图上。
IV、录入方式介绍
机车：输入机车号，系统会弹出下拉列表供机车选择。

时间：选择日期功能按钮，弹出日期及时间选择窗口。

选择相应日期（默认为系统当前日期），需要更改时间时，在时间框内选中需要更改的时间数字如：改为，回车即可完成日期录入。
V、机车出库操作
（1）把鼠标箭头移动到整备场示意图上即将出库的机车位置，鼠标左键点击该机车，此时被选中机车为状态。
（2）点击鼠标右键（由于每格10秒钟系统会自动刷新场图内容，因此当刷新时被选中的机车会恢复到未被选中状态，当遇到此情况时，重新选中出库机车即可）。
（3）在弹出的功能列表中选中出库功能

（4）弹出“机车出入库信息表”。
（5）如不需要补充出库机车信息，直接点击即可，需要则补全出库信息内容，录入方式同入库一致。
“机车出入库登记表”使用者为各整备场闸楼记录员，除此之外在整备场示意图上还可进行调车作业，该功能使用者为各整备场外勤记录员。
VI、调车作业方式（即场内移动方式）
（1）鼠标左键选中拖放移动机车，被选中的机车为状态。
（2）将鼠标移动到目标位置
（注：鼠标箭头顶端定位在股道上方2个象素位置处），点击鼠标右键。

VII、删除机车
当操作员误输入入库机车信息内容时，通过“删除机车”功能，可删除相关机车信息内容，删除方式如下：
（1）鼠标左键选中删除机车，被选中的机车为状态。
（2）鼠标右键点击机车，弹出功能列表。

（3）在功能列表中选中“删除机车”项。
（4）弹出删除确认对话框
（5）选择“是”完成机车及相关删除功能。
VIII、机车转入修程状态
机车修程包括小修、小辅修、中修、大修等，该功能的操作者为各整备场机调人员。

转入修程状态方式：
（1） 鼠标左键选中需要转入修程的机车。
（2） 在功能列表中选中“机车转入状态”项
（3） 。
（4） 在弹出的页面中选则修别。
（5） 点击按钮即可完成，此时约10秒钟该机车在整备场示意图中消失。

各整备点快捷方式查询：

1 点击 整备机车 自动统计当前整备场中整备机车数据
列表菜单如下：

2 点击 运用机车 自动统计当前整备场中运用机车数据
列表菜单如下：
3 点击 在修机车 自动统计当前整备场中在修机车数据
列表菜单如下：
选择完成机车修成：

4点击 备用机车 自动统计当前整备场中备用机车数据
列表菜单如下：
选择机车备用转出：

机车整备作业状态
5点击 整备服务 进行批量机车服务项目登记
如图

（1） 在当前整备场中信息查询 点击
（2） 在弹出界面的左侧选中菜单栏中的“整备管理”
（3） 在下拉列表中选择“机车出入库信息查询”。查询当前整备场中机车出入库信息
（4） 点击“机车整备作业登记表”；查询当前整备场中所有机车的移动情况
（5） 点击“机车历史库内作业查询”；查询当前整备场中所有作业服务内容。
（6） 点击“机车整备服务项目统计”；根据服务项目次数等自动统计数据汇总。
（7） 点击“整备服务项目”；根据所添加的服务项目，自动统计各整备点的服务项目次数；

3． 系统维护
该模块是用来设置机车整备场管理系统使用前的基本参数，包括“整备场图形上传”、“机务段字典维护”、“机车修程状态字典维护”、“机车整备服务项目维护”、“机车库内作业编码维护”及“IP对应整备场维护”八项功能。

（1） 使用整备场图形操作页面之前首先需要通过“整备场图形上传”功能上传整备场底图，上传方式在“模板编辑器操作说明”中已介绍。
（2） “机务段字典维护”功能是用来设置机务段，其中包括段代码点击按钮，在弹出页面中输入机务段代码，以及段名称，

（3） “机车状态字典”功能是用来设置机车修程状态的
如图

点击 “添加”

（4） “服务项目字典”功能是用来为批量进行服务项目操作时，提供服务选项。
如图：

点击“添加”

填入显示次序，服务项目，类别，类别编码，作业编码。
（5） “IP对应整备场设置”功能是用来与整备场之间的对应关系，一个机务段都包括哪几个整备场，设置方式如下：
选择某个机务段名称后面 添加整备场，弹出“机务段对应整备场范围设置”页面。
如图

在需要对应的整备场单选框内打钩，并确定即可。
（4）“整备场字典维护”
该功能供整备场整备点 维护
如图

选择 添加

在单选框内选择机务段
填入整备场名称，以及机务段段码 即可。

“管理权限”系统自动分为三个权限
如图

“用户对应权限设置”：为单个人设置不同的操作，浏览权限等；
15
