PQ3225高频变压器

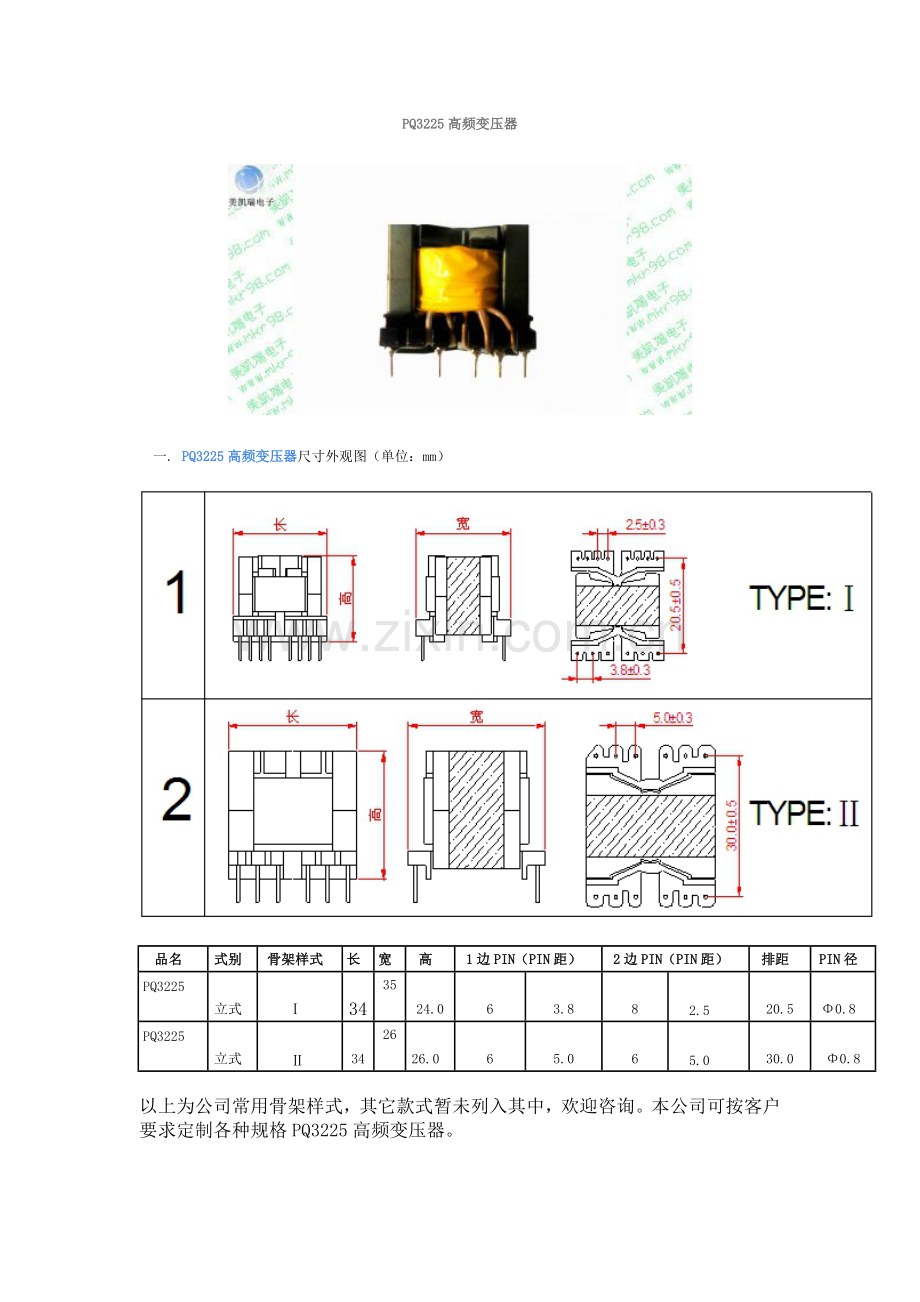

 一.   PQ3225高频变压器尺寸外观图（单位：mm）

品名
式别
骨架样式
长
宽
高
1边PIN（PIN距）
2边PIN（PIN距）
排距
PIN径
PQ3225
立式
Ⅰ
34
35
24.0
6
3.8
8
2.5
20.5
Φ0.8
PQ3225
立式
 Ⅱ
34
26
26.0
6
5.0
6
5.0
30.0
Φ0.8
以上为公司常用骨架样式，其它款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格PQ3225高频变压器。

二. PQ3225高频变压器性能
1.工作频率：20kHz-500KHz
2.输出功率：10 to 1000 W
3.工作温度：-40℃ to +180℃
4.储存温度：-25℃ to +85℃
5.储存湿度：30 to 95%
三. PQ3225高频变压器的特点
PQ3225高频变压器具有结构紧密，功率大，价格适中，可靠性高的特点。PQ型高频变压器的磁芯是为了适应新型开关电源的使用要求而设计的铁氧体磁芯，它的形状能满足工作在高频下的开关电源变压器减少铜损和铁损的要求，同样也能适应开关电源在温升方面的要求；它的圆形中心柱使绕线更为容易，线包容量加大，骨架的引线端使产品安装十分可靠，适用于开关电源和阻流线圈。
四. PQ3225高频变压器的应用
PQ3225高频变压器常应用于电动车充电器用变压器、DC-DC转换器、驱动变压器、笔记本电源、逆变电源、UPS电源、通信电源等。
五. PQ3225高频变压器价格
       PQ3225高频变压器的价格区间一般在5.0-7.5元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
