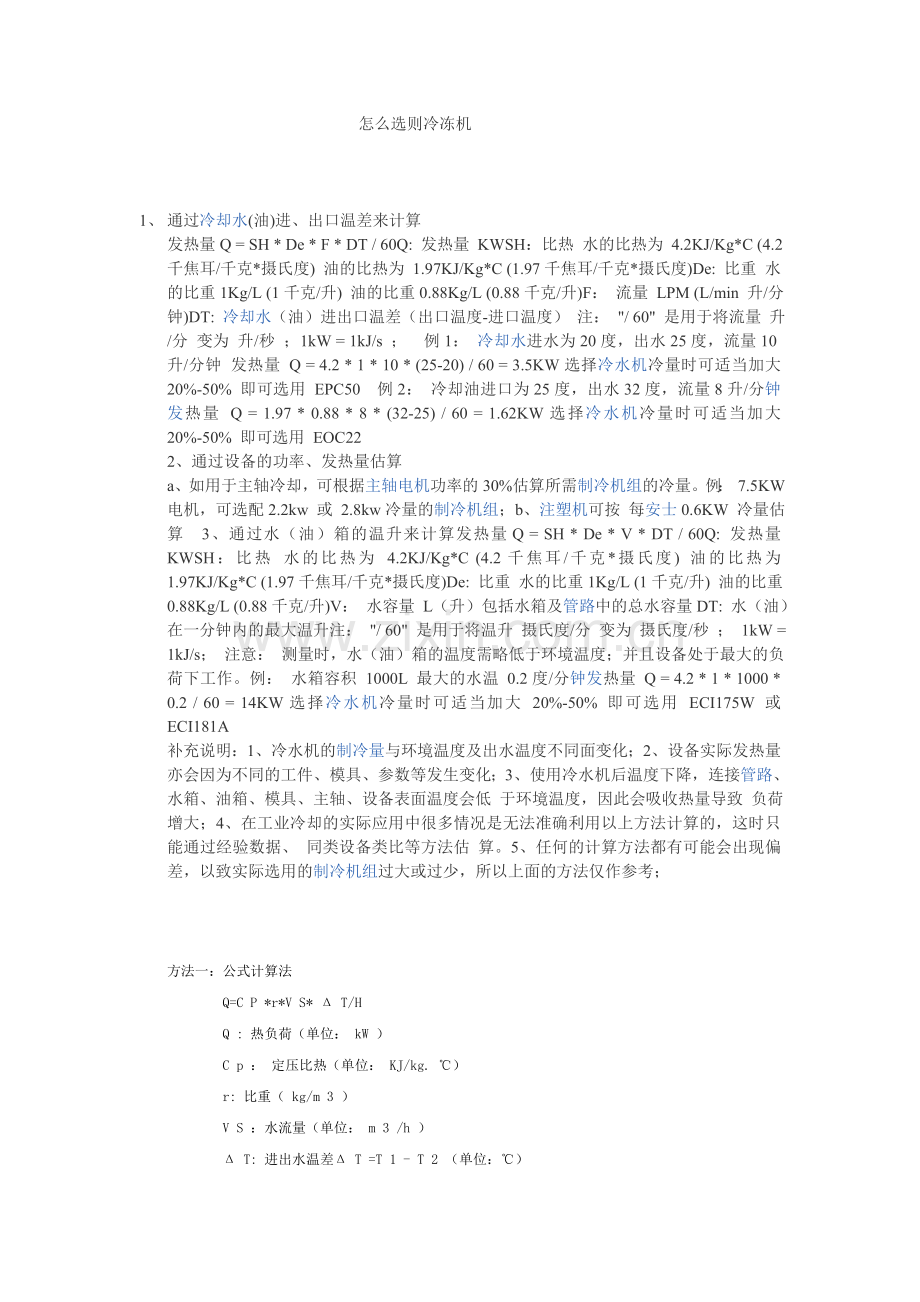

怎么选则冷冻机

1、 通过冷却水(油)进、出口温差来计算
发热量Q = SH * De * F * DT / 60Q: 发热量 KWSH：比热 水的比热为 4.2KJ/Kg*C (4.2千焦耳/千克*摄氏度) 油的比热为 1.97KJ/Kg*C (1.97千焦耳/千克*摄氏度)De: 比重 水的比重1Kg/L (1千克/升) 油的比重0.88Kg/L (0.88千克/升)F： 流量 LPM (L/min 升/分钟)DT: 冷却水（油）进出口温差（出口温度-进口温度） 注： "/ 60" 是用于将流量 升/分 变为 升/秒 ；1kW = 1kJ/s ；　例1： 冷却水进水为20度，出水25度，流量10升/分钟 发热量 Q = 4.2 * 1 * 10 * (25-20) / 60 = 3.5KW选择冷水机冷量时可适当加大 20%-50% 即可选用 EPC50　例2： 冷却油进口为25度，出水32度，流量8升/分钟发热量 Q = 1.97 * 0.88 * 8 * (32-25) / 60 = 1.62KW选择冷水机冷量时可适当加大 20%-50% 即可选用 EOC22　
2、通过设备的功率、发热量估算
a、如用于主轴冷却，可根据主轴电机功率的30%估算所需制冷机组的冷量。例： 7.5KW电机，可选配2.2kw 或 2.8kw冷量的制冷机组；b、注塑机可按 每安士0.6KW 冷量估算　3、通过水（油）箱的温升来计算发热量Q = SH * De * V * DT / 60Q: 发热量 KWSH：比热 水的比热为 4.2KJ/Kg*C (4.2千焦耳/千克*摄氏度) 油的比热为 1.97KJ/Kg*C (1.97千焦耳/千克*摄氏度)De: 比重 水的比重1Kg/L (1千克/升) 油的比重0.88Kg/L (0.88千克/升)V： 水容量 L（升）包括水箱及管路中的总水容量DT: 水（油）在一分钟内的最大温升注： "/ 60" 是用于将温升 摄氏度/分 变为 摄氏度/秒 ； 1kW = 1kJ/s； 注意： 测量时，水（油）箱的温度需略低于环境温度；并且设备处于最大的负荷下工作。例： 水箱容积 1000L 最大的水温 0.2度/分钟发热量 Q = 4.2 * 1 * 1000 * 0.2 / 60 = 14KW选择冷水机冷量时可适当加大 20%-50% 即可选用 ECI175W 或 ECI181A　　
补充说明：1、冷水机的制冷量与环境温度及出水温度不同面变化；2、设备实际发热量亦会因为不同的工件、模具、参数等发生变化；3、使用冷水机后温度下降，连接管路、水箱、油箱、模具、主轴、设备表面温度会低 于环境温度，因此会吸收热量导致 负荷增大；4、在工业冷却的实际应用中很多情况是无法准确利用以上方法计算的，这时只能通过经验数据、 同类设备类比等方法估 算。5、任何的计算方法都有可能会出现偏差，以致实际选用的制冷机组过大或过少，所以上面的方法仅作参考；

  方法一：公式计算法
      Q=C P *r*V S* Δ T/H
      Q : 热负荷（单位： kW ）
      C p ： 定压比热（单位： KJ/kg. ℃）
      r: 比重（ kg/m 3 ）
      V S ：水流量（单位： m 3 /h ）
      Δ T: 进出水温差Δ T =T 1 - T 2 （单位：℃）

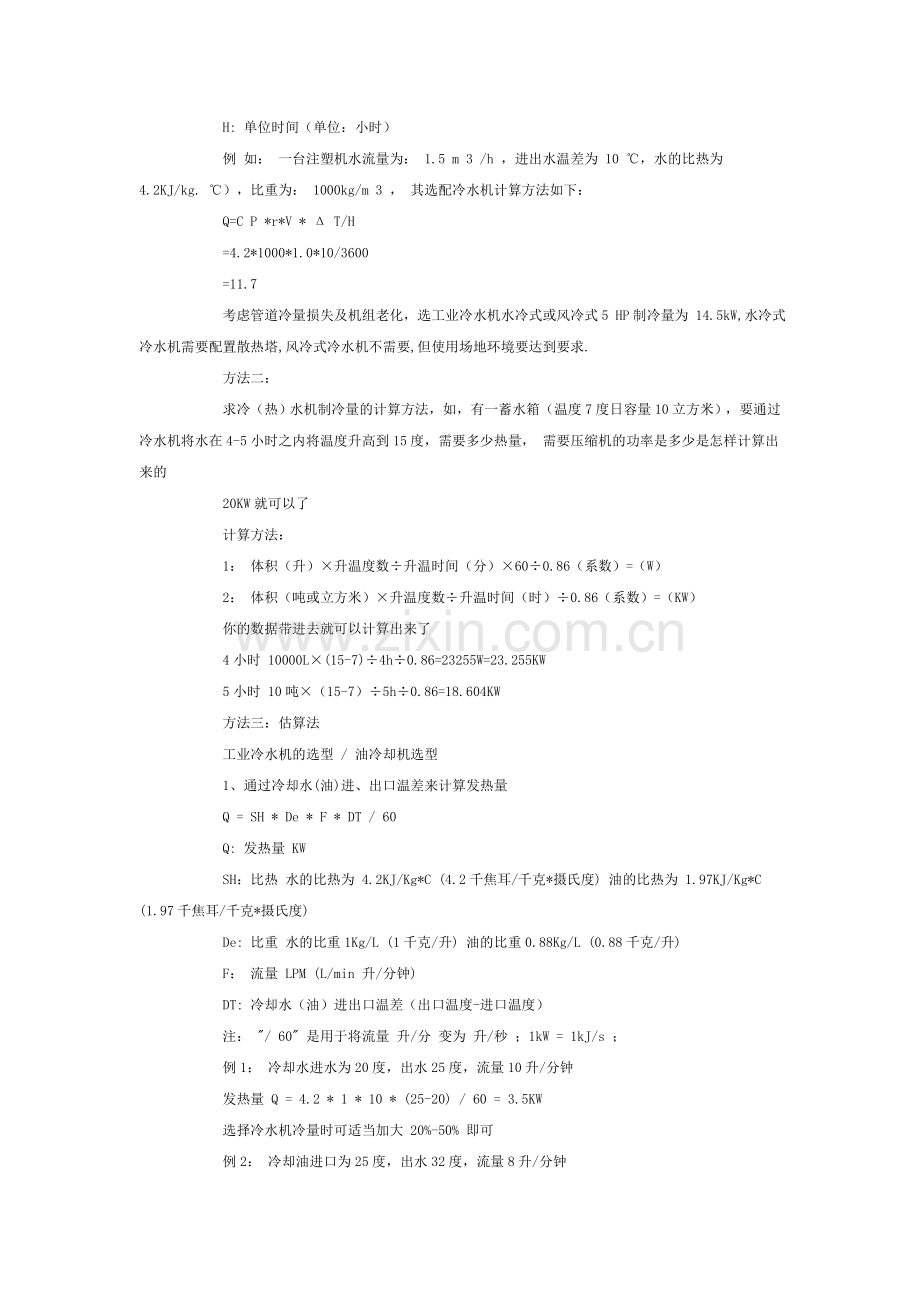

      H: 单位时间（单位：小时）
      例 如： 一台注塑机水流量为： 1.5 m 3 /h ，进出水温差为 10 ℃，水的比热为 4.2KJ/kg. ℃），比重为： 1000kg/m 3 ， 其选配冷水机计算方法如下：
      Q=C P *r*V * Δ T/H
      =4.2*1000*1.0*10/3600
      =11.7
      考虑管道冷量损失及机组老化，选工业冷水机水冷式或风冷式5 HP制冷量为 14.5kW,水冷式冷水机需要配置散热塔,风冷式冷水机不需要,但使用场地环境要达到要求.
      方法二：
      求冷（热）水机制冷量的计算方法，如，有一蓄水箱（温度7度日容量10立方米），要通过冷水机将水在4-5小时之内将温度升高到15度，需要多少热量， 需要压缩机的功率是多少是怎样计算出来的
      20KW就可以了
      计算方法：
      1： 体积（升）×升温度数÷升温时间（分）×60÷0.86（系数）=（W）
      2： 体积（吨或立方米）×升温度数÷升温时间（时）÷0.86（系数）=（KW）
      你的数据带进去就可以计算出来了
      4小时 10000L×(15-7)÷4h÷0.86=23255W=23.255KW
      5小时 10吨×（15-7）÷5h÷0.86=18.604KW
      方法三：估算法
      工业冷水机的选型 / 油冷却机选型
      1、通过冷却水(油)进、出口温差来计算发热量
      Q = SH * De * F * DT / 60
      Q: 发热量 KW
      SH：比热 水的比热为 4.2KJ/Kg*C (4.2千焦耳/千克*摄氏度) 油的比热为 1.97KJ/Kg*C (1.97千焦耳/千克*摄氏度)
      De: 比重 水的比重1Kg/L (1千克/升) 油的比重0.88Kg/L (0.88千克/升)
      F： 流量 LPM (L/min 升/分钟)
      DT: 冷却水（油）进出口温差（出口温度-进口温度）
      注： "/ 60" 是用于将流量 升/分 变为 升/秒 ；1kW = 1kJ/s ；
      例1： 冷却水进水为20度，出水25度，流量10升/分钟
      发热量 Q = 4.2 * 1 * 10 * (25-20) / 60 = 3.5KW
      选择冷水机冷量时可适当加大 20%-50% 即可
      例2： 冷却油进口为25度，出水32度，流量8升/分钟
      发热量 Q = 1.97 * 0.88 * 8 * (32-25) / 60 = 1.62KW
      选择冷水机冷量时可适当加大 20%-50% 即可
      2、通过设备的功率、发热量估算
      a、如用于主轴冷却，可根据主轴电机功率的30%估算所需制冷机组的冷量。
      例： 7.5KW电机，可选配2.2kw 或 2.8kw冷量的制冷机组；
      b、注塑机可按每安士0.6KW 冷量估算：用作注塑机模具冷却时,可根据注塑机的射出量来计算.一般情况下,每6盎司的射出量需用1HP的冷水机.举例说明.
      客户工厂为100T(5.5OZS)*3台,150T(12OZS)*4台,200T(23OZS)3台,所需冷水机大小为(5.5*3+12*4+23*3)/6=22.25,即是需用25HP的冷水机.
      3、通过水（油）箱的温升来计算发热量
      Q = SH * De * V * DT / 60
      Q: 发热量 KW
      SH：比热 水的比热为 4.2KJ/Kg*C (4.2千焦耳/千克*摄氏度) 油的比热为 1.97KJ/Kg*C (1.97千焦耳/千克*摄氏度)
      De: 比重 水的比重1Kg/L (1千克/升) 油的比重0.88Kg/L (0.88千克/升)
      V： 水容量 L（升）包括水箱及管路中的总水容量
      DT: 水（油）在一分钟内的最大温升
      注： "/ 60" 是用于将温升 摄氏度/分 变为 摄氏度/秒 ； 1kW = 1kJ/s；
      注意： 测量时，水（油）箱的温度需略低于环境温度；并且设备处于最大的负荷下工作。
      例： 水箱容积 1000L 最大的水温 0.2度/分钟
      发热量 Q = 4.2 * 1 * 1000 * 0.2 / 60 = 14KW
      选择冷水机冷量时可适当加大 20%-50% 即可。
      补充说明：
      1、冷水机的制冷量与环境温度及出水温度不同面变化。
      2、设备实际发热量亦会因为不同的工件、模具、参数等发生变化。
      3、使用冷水机后温度下降，连接管路、水箱、油箱、模具、主轴、设备表面温度会低于环境温度，因此会吸收热量导致 负荷增大。
      4、在工业冷却的实际应用中很多情况是无法准确利用以上方法计算的，这时只能通过经验数据、
        同类设备类比等方法估 算。
      5、任何的计算方法都有可能会出现偏差。所以一般在选型的时候要稍微配大一点
      冷冻机容量选择
      A、Q（冷冻量Kcal/H）=Q1+Q2
         Q1（原料带入模具的热量Kcal/H）=W（每小时射入模具中原料的重量KG）×C×（T1-T2）×S（安全系数1.5~2）
      T1 原料在料管中的温度；T2 成品取出模具时的温度
         Q2 热浇道所产生的热量Kcal/H
      B、速算法（有热浇道不适用）
         1RT=7~8 OZ   1OZ=28.3g（含安全系数）
        1RT=3024Kcal/H=12000BTU/H=3.751KW
        1KW=860 Kcal/H     1 Kcal=3.97BTU
