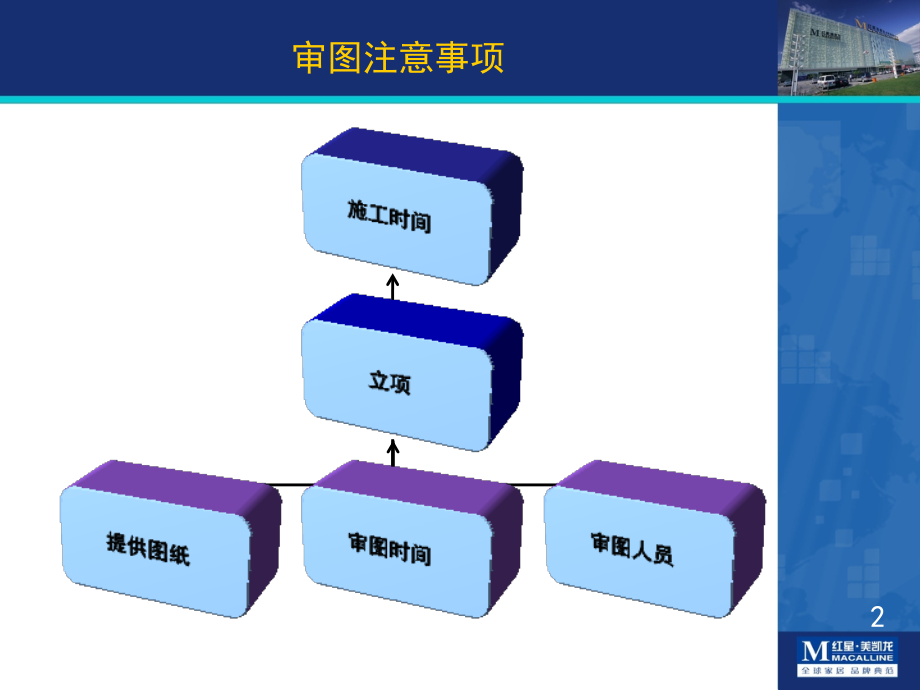

单击此处编辑文本,第二级,第三级,第四级,第五级,单击此处编辑标题,第,1,页,单击此处编辑文本,第二级,第三级,第四级,第五级,单击此处编辑标题,*,邯郸红星美凯龙,2011年,6,月,3,日,审图注意事项,1,审图注意事项,施工时间,立项,提供图纸,审图时间,审图人员,2,审图注意事项,在商户确认该品牌入驻红星，楼层管理人员将展位平面图交给商户，商户转交给厂家设计人员进行展位设计，设计完成后交予楼层管理人员,提供图纸,3,审图注意事项,审图,图纸的组成,审图的内容及要求,4,审图注意事项,图纸组成,1.,展位装修效果图（彩色相纸）,2.,展位平面图,3.,展位顶面图,4.,展位摆场图,5.,展位立面图,6.,展位灯位图,7.,门头效果图（彩色相纸）,8.,施工电路图,9.,施工详图（须标明材质、尺寸）,5,审图注意事项,楼层需要审图为：,1.,展位平面图,2.,展位立面图,3.,门头效果图（彩色相纸）,4.,展位摆场图,5.,展位装修效果图（彩色相纸）,6,审图注意事项,1.A.O.,史密斯秦皇岛红星美凯龙店的平面图,7,审图注意事项,平面图要求：,1.,每个通道必须留门。,2.,展位内不得保留独立空间，如仓库、隔间、办公室等。,3.,展位门宽度不得小于,2.8,米，门位居中。,4.,展位内保留顾客自由走动的通道。,5.,展位内有机房等公共设施，门口留出位置，不许阻挡，临通道需有门。,6.,消防栓前,1.5,米不得有阻挡。,7.,回风道口距地面高,2,米，回风道口前,0.6,米处不得有阻挡。,8,审图注意事项,2.A.O.,史密斯立面及门头效果图,9,审图注意事项,门头要求：,1.,门头的长度由厂商自行设定，宽度,60CM,，厚度不小于,15CM,，距地面高度为,2.4M,，不允许超出商场公共走道边界垂线，不得占用公共区域空间。,2.,门头材质：家具厂商门头材质自行选择，建材、壁纸厂商门头统一为亚克力黑色底板，与柱体相连的必须对柱体进行包装。提供装修立面图中，必须给予显示。,3.,门头内容：门头内容为：厂商品牌,LOGO+,品牌名称，必须加中文名称，在门右下角处标明展位号码，字体由厂商自行设计。,4.,门头中若有电气照明，必须预留检修口、散热口，符合物业安全部门对门头中电器和电路的使用标准，门头电气系统必须有独立的开关控制。所有门头必须提供彩色相纸效果图，由运营部和企划部进行审,。,5.,正常营业时间，门头灯必须亮起。,10,审图注意事项,外立面的要求：,1.,与过道相邻之处不允许使用大面积石墙及喷绘布，尽量使卖场处于一个通透的状态。,2.,外围玻璃幕墙及展位内的玻璃隔断必须使用,12mm,厚的钢化玻璃。为确保安全，需有玻璃凹槽，钢化玻璃必须金属包边。,3.,外玻璃幕墙上必须贴有腰线，作为提示作用，腰线下延距地面,1.2,米，腰线宽为,10cm,，提供腰线式样图。,4.,外立面或者展位内形象墙上不允许出现驰名商标、免检产品及其他家居卖场的字样（包括地址、电话、活动等内容），所有相关的广告用语需要提前审核。,5.,展位内地面与公共走道处得接口和压条用不锈钢或石材压边。,6.,展位内不建议使用地台，确实需要设计地台的，高度必须小于,10cm,，地台距玻璃幕墙或者隔断必须大于,10cm,，装饰品放置在主门。,7.,外立面所用的材质审查不允许使用涂料。,11,审图注意事项,3.A.O.,史密斯摆场图（一）,12,审图注意事项,A.O.,史密斯摆场图（二）,13,审图注意事项,A.O.,史密斯摆场图（三）,14,审图注意事项,摆场图要求：,1.,展位内所有样品摆放不允许有裸背现象。,2.,展位内如有卷帘门等设施时，摆场不允许阻挡，卷帘门下不允许摆放任何物品。,3.,展位内样品的具体位置和丰满度。,4.,展位内样品的摆放顺序和效果。,5.,展位内样品的固定方式。,15,审图注意事项,4.A.O.,史密斯效果图,16,审图注意事项,效果图要求：,1.,展位内所有样品与装修的色彩搭配一致。,2.,展位整体风格和造型的显示。,3.,展位装修后与相邻的展位和商场整体的装修协调统一。,4.,展位内必须有足够的装饰物。,5.,将展位内形象墙和门头的,LOGO,及字体做大。,17,审图注意事项,在为商户办理完装修押金手续后,审图时间,18,审图注意事项,商户及施工负责人到场并由楼层经理组织物业、安全、企划等部门，统一时间审图。,审图人员,19,审图注意事项,审图后由各方会审人员在审图立项表上签字，装修押金收据及各方会审表交由物业经理签字立项后方可施工。,立项,20,审图注意事项,谢 谢 大 家！,邯郸红星美凯龙,21,
