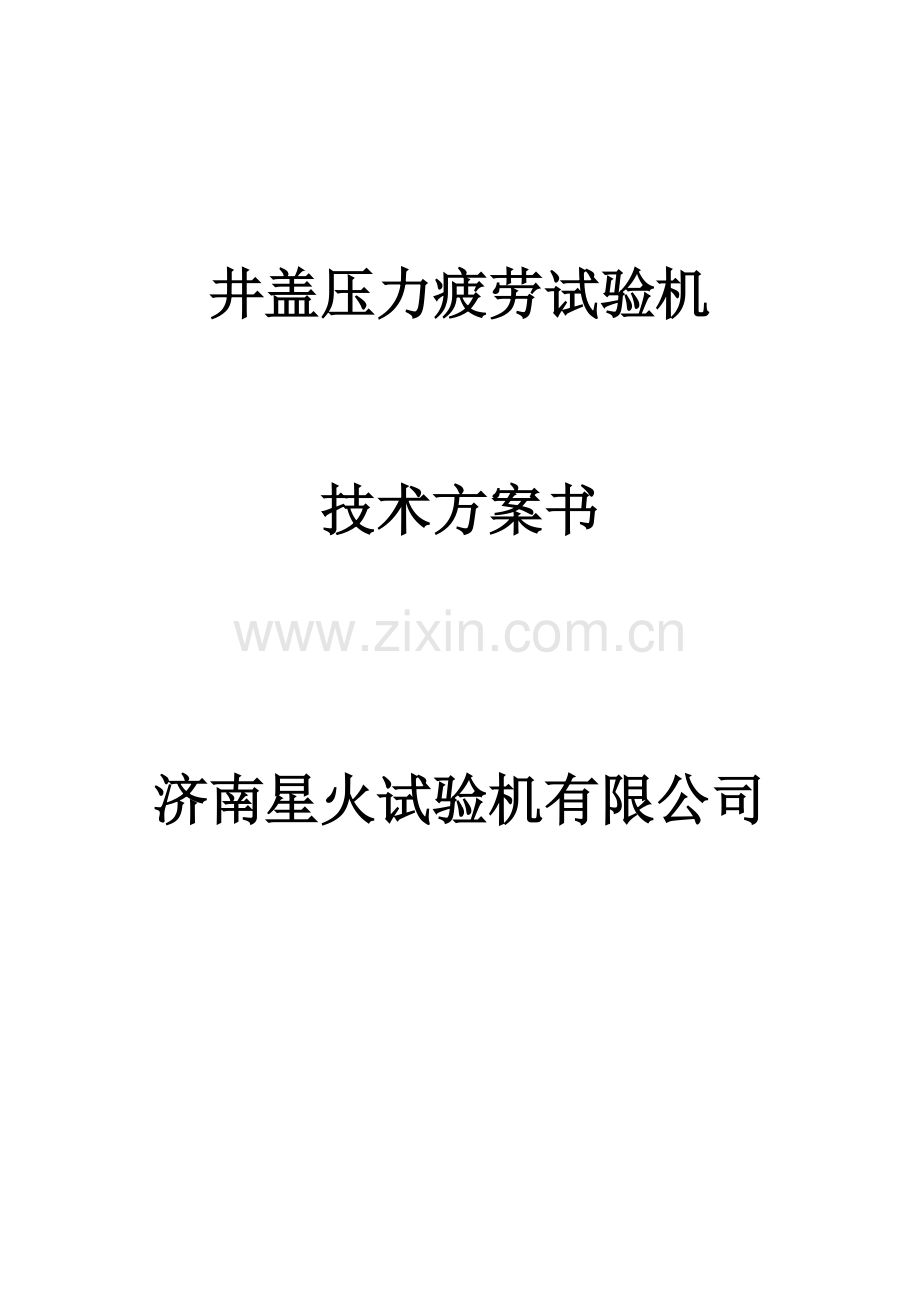

井盖压力疲劳试验机

技术方案书

济南星火试验机有限公司

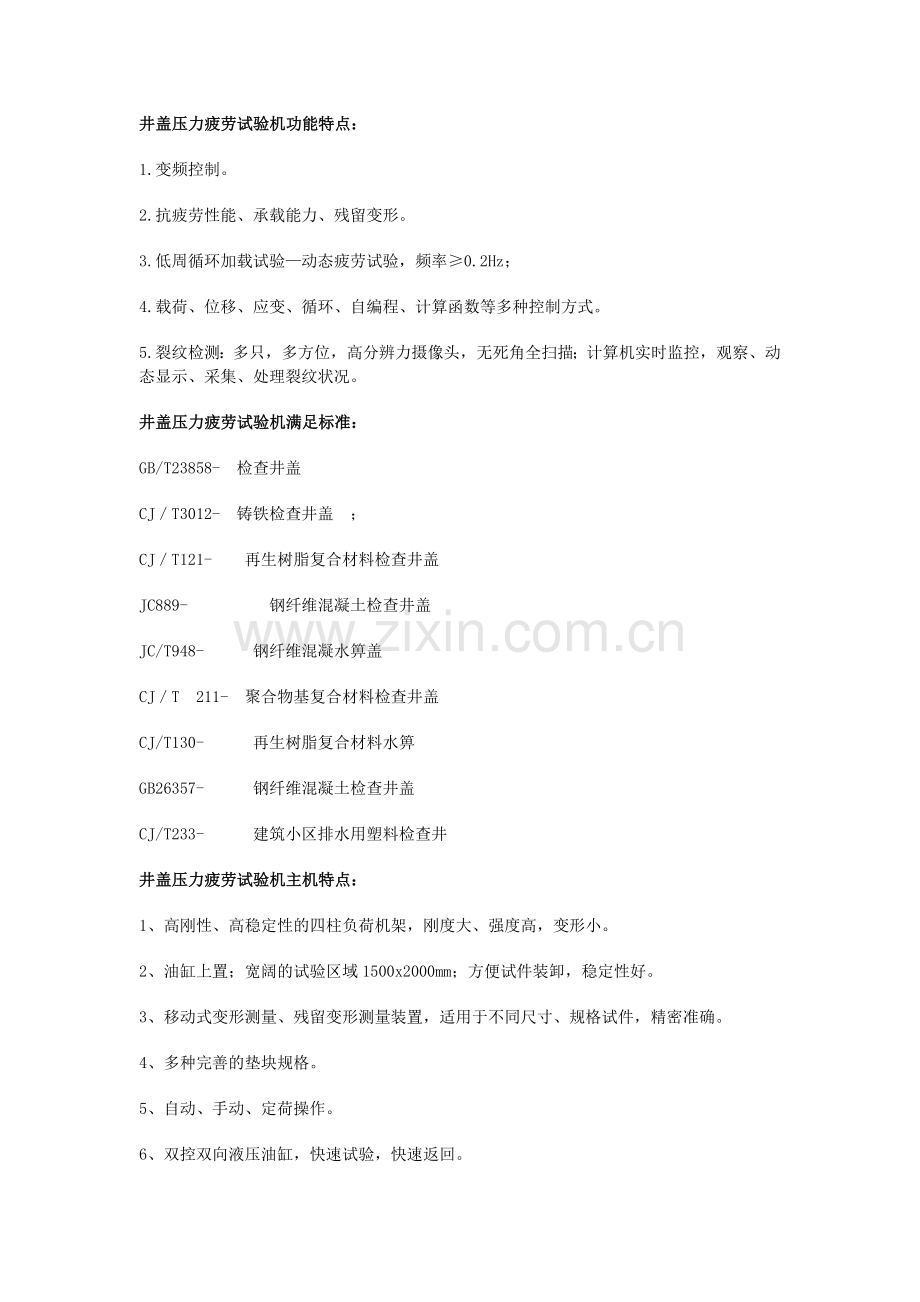

井盖压力疲劳试验机功能特点：
1.变频控制。
2.抗疲劳性能、承载能力、残留变形。
3.低周循环加载试验—动态疲劳试验，频率≥0.2Hz；
4.载荷、位移、应变、循环、自编程、计算函数等多种控制方式。
5.裂纹检测：多只，多方位，高分辨力摄像头，无死角全扫描；计算机实时监控，观察、动态显示、采集、处理裂纹状况。
井盖压力疲劳试验机满足标准：
GB/T23858- 检查井盖
CJ／T3012- 铸铁检查井盖 ；
CJ／T121-  再生树脂复合材料检查井盖
JC889-     钢纤维混凝土检查井盖
JC/T948-   钢纤维混凝水箅盖
CJ／T 211- 聚合物基复合材料检查井盖
CJ/T130-   再生树脂复合材料水箅
GB26357-   钢纤维混凝土检查井盖
CJ/T233-   建筑小区排水用塑料检查井
井盖压力疲劳试验机主机特点：
1、高刚性、高稳定性的四柱负荷机架，刚度大、强度高，变形小。
2、油缸上置；宽阔的试验区域1500x2000mm；方便试件装卸，稳定性好。
3、移动式变形测量、残留变形测量装置，适用于不同尺寸、规格试件，精密准确。
4、多种完善的垫块规格。
5、自动、手动、定荷操作。
6、双控双向液压油缸，快速试验，快速返回。
井盖压力疲劳试验机满足参数：
静态系统
1   静态试验力 1000kN
2   试验力分辨力 1/±300000F.S
3   试验力测量范围 0.2%-100% 全程不分档
4   试验力示值相对误差 ≤示值的±0.5%
5   等速应力控制范围 2～60 N/mm2·S-1
6   应力速率误差 ≤±1%
7   等速应变控制范围 0.00025/s～0.0025/s
8   应变速率误差 ≤±1%
9   变形测量范围 0～1000mm
10  变形分辨力 0.01mm
11  加荷速率 0.02%—2%FS/s；计算机自动控制显示
12  压缩空间 0-1000mm
