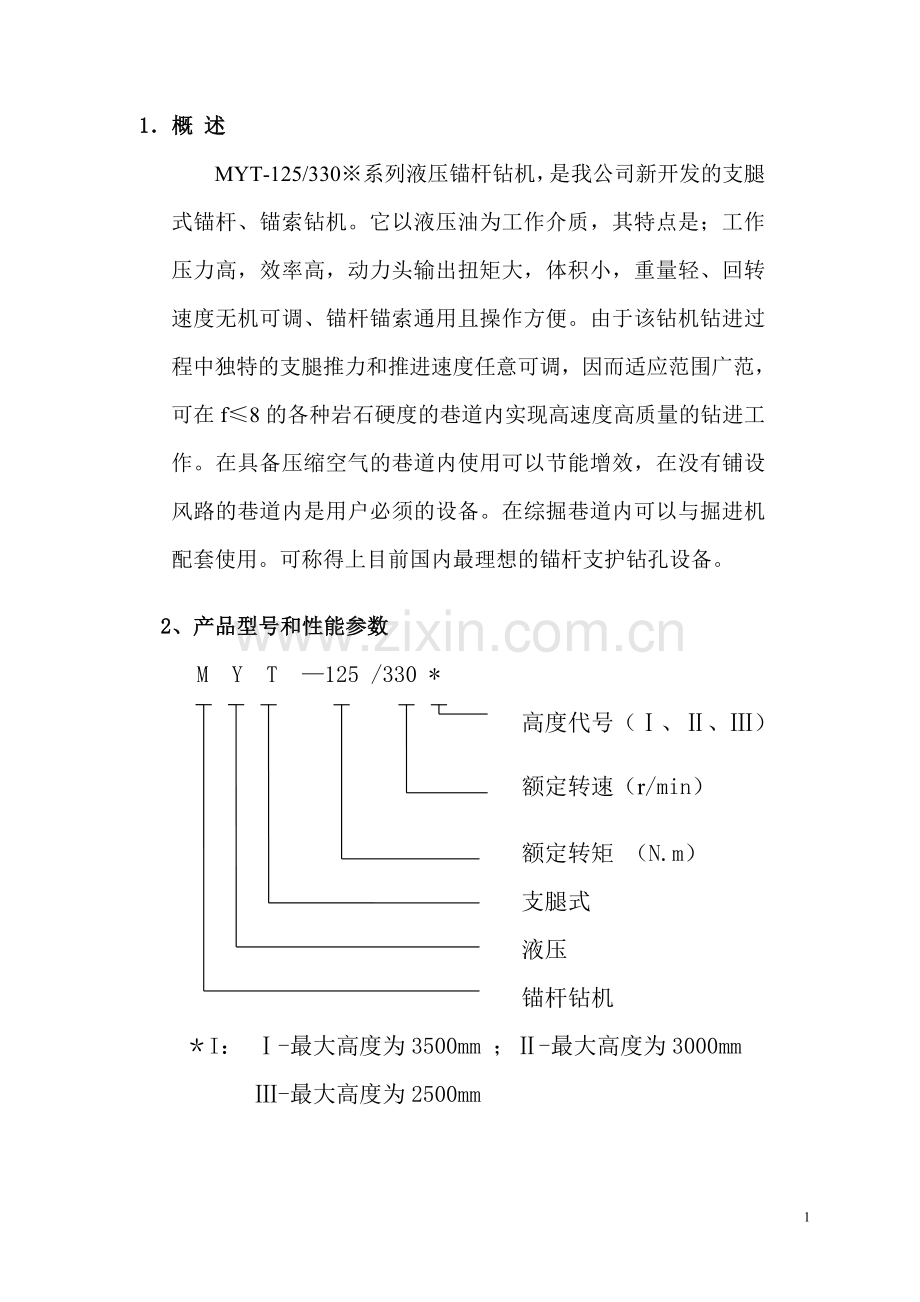

1、目 录1.概述 12产品型号和性能参数 13构造与拆装 34总体构造与拆装 3 5主机 56单泵泵站 137带轮泵站 158双泵泵站 169锚杆机操作与使用 1910维护与故障排除 2111安全敬告 231概 述MYT-125/330系列液压锚杆钻机,是我公司新开发的支腿式锚杆、锚索钻机。它以液压油为工作介质,其特点是;工作压力高,效率高,动力头输出扭矩大,体积小,重量轻、回转速度无机可调、锚杆锚索通用且操作方便。由于该钻机钻进过程中独特的支腿推力和推进速度任意可调,因而适应范围广范,可在f8的各种岩石硬度的巷道内实现高速度高质量的钻进工作。在具备压缩空气的巷道内使用可以节能增效,在没有铺设风

2、路的巷道内是用户必须的设备。在综掘巷道内可以与掘进机配套使用。可称得上目前国内最理想的锚杆支护钻孔设备。 2、产品型号和性能参数M Y T 125 /330 * 高度代号(、)额定转速(r/min)额定转矩 (N.m)支腿式液压锚杆钻机I: -最大高度为3500mm ;-最大高度为3000mm -最大高度为2500mmMYT-125/330系列液压锚杆钻机基本性能参数(见下表)序号项目单位MYT-125/330MYT-125/330MYT-125/3301主机额定压力MPa152额定流量L/min353额定转矩N.m1254最大转矩N.m1655额定转速r/min3306推进工作压力MPa13

3、7一级推力kN3128二级推力kN1.5-79空载推进速度mm/min7800mm/min10返回速度mm/min7200mm/min11推进行程mm19701680130012整机最大高度mm35003000250013整机最小高度mm15301320120014钻孔直径mm4215冲洗水压力Mpa0.31.116冲洗水流量L/min1517噪声db(A)9218工作油温度6019主机重kg62575320泵站额定压力MPa1521额定流量L/min3522电机额定功率KW1123电机额定电压V380/66024电机额定转速r/min148025外形尺寸长宽高114248697026机重kg

4、23027油箱有效容积L1303构造与拆装3.总体构造及安装3.1.1、组成(见图一);MYT-125/330该液压锚杆钻机组合由主机1和泵站4两部分组成。主机置于工作面端头,用于钻锚杆、锚索孔和紧固锚杆螺母用。泵站是主机的动力源,通过防爆开关接于380/660V的电源上,置于距主机()米的距离内。通过电动机驱动油泵为主机提供动力油,主机上的回转马达与推进油缸的协调动作,带动钻杆和钻头对岩石进行切销工作。主机与泵站之间用进油胶管(通径16)和回油胶管3(通径19)连接,单根油管的供货长度为 20米,根据用户的使用情况亦可选用长至40米的胶管。建议延长后的回油管通径加大到25毫米。序号代号名称数

5、 量1MYT锚杆机主机12KJR19-60/20000回油胶管13 KJR16-210/20000进油胶管14BMYT泵站1说明:MYT的规格有(MYT、MYT、MYT)三种规格 BMYT的产品有(BMYT单泵、BMYT双泵)两种产品3.1.2、安装;当泵站及主机的位置确定后。将两根进、回油管连接于泵站油泵出油阀座上(按通径大小对号连接)和主机的进、回油口(按通径大小对号连接)之间。确认管路连接无误后,在油箱内加入约120 升N46抗磨液压油也可用30#机械油代用,液面以保持在油标的中上部为佳,根据用户的条件也可以将液压油预先加入油箱内。需要引起用户注意的是!过粘的油加之过低的温度以及过长而过

6、细的回油管会造成支腿的回落困难,当支腿回落困难时,请采用低粘度的液压油或提高工作油的温度。3.1.3、运行;以上各部分连接无误后,可启动电机,由于部分工作油进入管路和锚杆机内,油箱的液面高度会降低,必须补充同型号的液压油使在规定范围内。观察电动机转向应与指示牌一致,检查各部分有无泄漏及不正常的噪声,检查泵站压力表的空载压力应不大于1.5MPa(此时主机上的支腿控制手柄应在零位),待油温达到30以上且各部分正常后可开始加载运行。3.2 主机(见图三)序号代号名称备注1MYT1-02回转机构通用2MYT1-04连接体通用3MYT1.3O型圈通用4MYT1.4密型圈通用5MYT1-05扶手通用6KJ

7、R10-160/500供水胶管通用7MYT1.5密封圈通用8MYT-03控制机构MYT1、MYT29MYT1-06提手MYT1、MYT210MYT-01推进机构MYT1、MYT211MYT1-07供水装置MYT1、MYT2说明:MYT号的规格有(MYT、MYT、MYT)三种规格3.2.1、主机的主要组成;由推进机构10、控制机构8、回转机构1、给水装置11、连接体2及附加装置组成。其功能是;通过推进机构10的直线给进及连接在回转机构1上钻杆的回转运动完成钻孔工作。322主机的安装;运往工作地点后分别拆下进油口和回油口的防尘堵及给水装置的防尘堵,(注:因该产品的故障率及寿命长短与液压油的污染和内

8、腔的清洁程度有直接的关系,因此机器总安装前请勿拆下各油口的防尘堵)。将油管KJR16-210/20000插入进油口,油管KJR19-60/20000插入回油口。供水装置的进水口连接于巷道内的供水管路上,(注;进水口为10通经的KJ型接头座)。如果水源杂质含量高,必须经过滤后才能进入给水装置。将S19或S22,的六方钻杆插入回转机构顶部的六方套内后即可进入工作状态。323操作;该机的回转和进给运动即可独立运行也可复合操作,工作时将主机竖起且推进机构全部缩回,左右手分别握住操纵机构的马达控制扳机和支腿控制手柄。工作时,先将马达扳机压下,马达开始回转(注;压下的程度不同马达的输出转速和转矩也不同)。

9、搬动水阀控制柄,此时钻杆顶端应有水流出,而后向前转动支腿控制手柄,支腿开始伸出,钻杆进入钻进状态。此时请注意;钻杆的推进速度及推进力是随着手柄的转角大小而改变的,在钻杆刚度小、岩石硬度小及开孔时采用较小的推力,其他状态根据实际情况可通过改变手柄的转角任意调整推力的大小,以实现快速高效钻进。33推进机构(见图四)序号代号名称备注1MYT-0101推进活塞杆MYT1、MYT2、MYT32MYT1-01.8防尘圈通用3MYT1-01.9防尘圈通用4MYT1-01.10Yx密封圈通用5MYT1-01.11Yx密封圈通用6MYT1-01.1导向环通用7MYT1-01.2导向环通用8MYT-0102内缸筒

10、MYT1、MYT2、MYT39MYT-0103外缸筒MYT1、MYT2、MYT310MYT1-01.3小活塞通用11MYT1-01.12O型圈通用12MYT1-01.13孔用往复格莱圈通用13MYT1-01.4导向环通用14MYT1-01.4导向环通用15MYT1-01.14孔用往复格莱圈通用16MYT1-01.15O型圈通用17MYT1-01.8A螺母通用18GB/T894.1挡圈通用19MYT1-01.6缸底通用20MYT1-01.7触头通用 组成和拆装;由推进活塞杆1、一级缸筒8、外缸筒9、缸底18、触头19及密封件组成。当油缸的上腔通油时两极缸筒按照从推进活塞杆到一级缸筒的顺序回缩(钻

11、杆回落)。油缸的下腔通油时两极缸筒按照从一级缸筒到推进活塞杆的顺序伸出,且伸出时的推力任意可调。拆卸和安装;因保养或更换密封需拆卸时,先卡住外缸筒的外圆,拧下触头19及缸底18,取出挡圈17,再用扳手拧下小活塞锁紧螺母并取下小活塞10。将推进活塞杆从左端拉出,再将一级缸筒从右端拉出即可。更换组合密封圈12和15时,先装入O圈,而后将聚四氟乙烯密封环张大后装入,但不得划伤内外密封面。其它各件安装时,先涂上适量液压油,而后与拆卸相反的方向进行即可。34回转机构(见图五) 图五序号代号名称序号代号名称1MYT1-02B.1调整垫14MYT1-02B.7挡水碗2GB/T726-1994轴承160081

12、5GB/T3522.1-1992O圈405.33MYT1-02B.2间隔套16MYT1-02B.8旋转导向环4GB/T301-1995轴承5120817MYT1-02B.13Y型密封圈5MYT1-02B.3输出轴18GB70-86螺钉M8x306JB999-77螺栓M141.53219AS-224X圈44.053.537GB/T894-1986档圈4520GB3452.2-92O圈802.658MYT1-02B.4供水直通21TB3-I455.3旋转密封圈9MYT1-02B.9供水套22GB/T285-1994轴承1600910JB1001螺塞M8x123MYT1-02B.10回转壳体11MY

13、T1-02B.5防尘圈24GB3452.1-92O圈902.6512MYT1-02B.6螺冒25GB5783-86螺栓M12x3013MYT1-02B.11过渡接头262K-80摆线马达组成和工作;由液压马达26、输出轴5、壳体23、供水套9等组成。当控制机构的扳机压下时,液压油通过阀体进入马达,马达的动力直接传递到钻杆接头,而带动钻杆回转。拆卸与安装;拆卸钻杆接头7时,先拆下供水套,用扳手卡住输出轴的外方,再将S19(S22)的内六方扳手插入钻杆接头7的六方孔内,逆时针转动即可卸下。拆卸输出轴4时,先卸掉马达1,从壳体16的左端或右端即可取出。安装时以相反的方向进行。请用户注意;组装后需从壳

14、体螺塞的孔内加满液压油再拧紧螺塞,而且马达的两个油口需进行临时封闭处理。3.5、控制机构(见图六) 序号代号名称备注1MYT1-03.12铰接螺栓通用2JB982-77垫圈18通用3MYT1-03.13O型圈通用4MYT1-0301配油轴组件通用5MYT1-03.14O型圈通用6MYT1-03.15O型圈通用7MYT1-0302.1控制阀体通用8MYT1-030201调压阀通用9MYT1-0303过渡连接套通用10MYT1-03.2调节螺钉通用11MYT-0304操纵臂MYT1、MYT2、MYT312MYT-0305支腿控制顶杆MYT1、MYT2、MYT313MYT-0306回转阀顶杆MYT1

15、、MYT2、MYT314MYT1-03.4调压凸轮通用15MYT1-03.5推进凸轮通用16MYT1-03.7手柄通用17MYT1-03.9凸轮轴通用18MYT1-0308扳机通用19MYT1-0307回转控制扶手通用说明:MYT号有三种型号(1、2、3),对应着不同的主机高度组成与工作;由配油轴4、控制阀组7、操纵臂11、顶杆12与13、马达控制扳机20及推进机构操纵手柄17等组成。马达控制扳机有两个位置,在自然位置时回转机构处于卸荷状态,压下马达控制扳机回转机构开始工作。推进机构控制手柄有三个位置,中间位置(O位)推进机构被锁定,前后转动则支腿回落或伸出。随着转角的变化,与手柄联动的溢流阀

16、压力也得以相应的调整,支腿推力的大小也随之发生改变。长期的使用会出现密封圈老化、弹簧刚度变小、螺丝松动等现象,需要更换及调整。如果操纵臂下端出现渗油,则是阀柱的密封圈老化所致。阀柱回位不佳,则是弹簧老化、划伤及油的粘度过大所至。如需要调整各阀芯的位置,则需拆下操纵臂11,调整螺钉10的长度后锁紧即可。配油轴4重装时,先拧入铰接螺栓1,但不拧紧,当两个半轴对正后拧紧铰接螺栓即可。当支腿控制手柄转动困难时,可在凸轮壳内注入适量黄干油。.6供水装置(见图七)序号代号名称数量1MYT1-080101A水阀(12)12MYT1-0801A.1接头体13MYT1-0801A.2U型卡1.7单泵泵站(附图八

17、)序号代号名称序号代号名称1YB160M-4电动机10BMYT1-0101吸油管组2BMYT1-02油箱总成11Y-60压力表3BMYT1-01.1联轴节12BMYT1-0102出油阀组4BMYT1-01.2连接体13BMYT1-0103回油阀组5CB2025齿轮油泵14BMYT1-04护罩6BMYT1.1密封橡胶板15BMYT1-05箱内回油组件7BMYT1.2透视板16BMYT1-03箱内吸油组件8BMYT1.3压板17WU-100x80滤油器9HG4-405-75吸油胶管18组成与工作;由防爆电机1、齿轮油泵7、出油阀8、压力表6、吸油过滤器3、空气滤清器5及油箱2等组成。工作前电动机通

18、过隔爆开关(用户自备)与380/660V的电源接通。通电后使电动机按规定方向带动液压泵旋转,为系统提供压力油。拆卸与安装;油泵7的损坏及溢流阀的堵塞会造成系统压力与流量的不足,更换油泵时,先拆掉吸油管和出油阀3,再拆下油泵固定螺钉,油泵即可向外拉出。泵站初期使用及使用过程中需加油时,打开空气滤清器5的上盖,经过滤网加入新油或补充与油箱内同型号的液压油并拧紧上盖,油箱注满油后请勿倒置。出油阀内的溢流阀是限定系统最高工作压力的,正常调定值15 Mpa即可满足钻进需要,调整不当会造成系统不能正常工作、压力表损坏或烧坏电动机。.8双泵泵站3.8.1、说明BMYT2液压泵站,是我公司为煤矿支护钻孔设备新

19、开发的双泵泵站,该泵站可同时驱动两台锚杆钻机同时工作。与液压分配阀组合可同时连接三台或三台以上的设备,并可以应用到其它领域。它以交流防爆电动机为动力,驱动一台双联液压齿轮泵将电能转化为液压能,根据用户要求可以实现两路输出一路回油或两路输出两路回油。泵站工作压力高,效率高。3.9.2、BMYT2液压泵站基本性能参数(见下表) 型号性能参数BMYT2额定电压 V380/660额定功率 Kw15额定压力 MPa15额定流量 L/min35工作噪声 Db(A)95工作油温度 4070工作液粘度 (40) cst2546泵站重量 kg280油箱容积 L1803.9.3、构造与拆装(图十) 图十序号代 号

20、名 称数量1BMYT2-0103油散热器12QUQ2-20*1空气滤清器3BMYT2-01双泵动力装置14BMYT2-02双泵油箱15BMYT2-05配油组件16BMYT2-04双泵护罩17BMYT1.2透视板18WU-130*180滤油器19Y-60压力表(25Mpa)210手动截止阀13.9.4、安装与使用BMYT2双泵泵站,主要由动力部件、油箱组件、散热器和配油组件等组成。使用前首先经空气滤清器加入46或32抗磨液压油,也可以用相同粘度的机械油代替,但两种不同型号的工作油不得混装,液位高度在油标的中上部为宜。通过防爆开关将电动机接于380/660V的电源上,置于距主机()米的距离内。将型

21、号为KJR16-210/20000的两根胶管分别接到P1口和P2口,另两根型号为KJR19-210/20000的胶管分别接到O1口和O2口。从同一台泵引出的两根型号为KJR16-210/20000(P口)和KJR19-210/20000(O口)的胶管分别连接到对应钻机的进油口和回油口。连接完毕后方可启动电机,观察油泵的转向是否与标定的转向相同,否则请交叉电源线。每台油泵的出口均配有压力调节阀,阀的压力出厂前已经调好,禁止用户向更高的压力调节。其中一台油泵的出口装有手动截止阀,当泵站只带动一台钻机工作时,请使用未装手动截止阀的油泵做动力,并将另一台油泵的截止阀松开,使之处于泄荷状态。如果同时带动

22、两台钻机工作,请将截止阀关闭。3.9.5、维护与保养泵站搬运过程中禁止碰撞和倒置,未与胶管连接前或卸下胶管以后必须用随机所带的油堵将外露的油口封堵。油箱内严禁有水进入,油箱内的网式过滤器是用于保护泵、马达和配油阀的,请勿拆除。当滤油器堵塞后会使吸油噪声加大,且工作机构效率降低,请用户及时清洗滤网或更换新的滤油器。随着使用时间的增加,油箱内可能会产生沉淀物,出现此现象必须对油箱进行彻底清洗后方可重复使用。3.9.6、双泵泵站与钻机的连接(见下图) 本图仅为连接示范,实际应用时允许连接一台顶锚杆钻机和一台邦锚杆钻机,也可以只连接一台设备。油管的长度以20米为佳,最长不得超过40米。4锚杆机操作与使

23、用4.钻孔作业如果钻孔较深需要两次以上完成时,应按照工艺程序采用两种钻杆,先使用初始钻杆开孔,而后用完成钻杆进行深孔钻进。4.1.1空载试验4.1.1.1启动泵站电机;主机上各操作手柄放在非工作位置,此时泵站上压力表的指示压力应不大于1.5MPa,油温在30以上,液面在油标的中上部。4.1.1.2支腿空运行;将支腿控制手柄缓慢转到升的位置,支腿各级油缸应顺利伸出。转到降的位置,各级油缸应顺利缩回。4.1.1.3马达空运行;压下回转马达控制扳机,钻杆接头应具备由慢到快的可控运转,同时转动支腿控制手柄,两者的复合动作应互不干涉且运行灵活。4.1.1.4 冷却;搬动冷却水控制开关,钻杆顶部应有水流出

24、。注;以上各项若达不到要求,修复后方可进行钻孔作业。4.1.2 定孔位;空载试验正常后,将六方钻杆插入钻杆接头的六方孔内,马达控制扳机缓慢压下,让钻杆慢速转动(或不进行此项操作而让钻杆先顶住顶板),推进机构控制手柄转动一个较小的角度,支腿慢速上升,让钻头与顶板接触,将马达控制扳机压下,钻进约20 mm后开孔完成。4.1.3钻孔;孔位定好后,打开水阀开关,回转马达全速回转,根据岩石的硬度,调节推进机构控制手柄的转角大小(即改变推力大小),使推力与回转扭矩达到最佳配合实现高效钻进。4.1.4接钻杆;第一根钻杆结束后关闭水阀,钻杆在回转状态下,将推进机构控制手柄向相反的方向转动,支腿回落,钻杆从孔内

25、拉出,将完成钻杆插入孔内并与开始钻杆对接后继续钻进。4.1.5冲洗孔;钻孔达到规定深度后,在保持钻杆回转及供水不间断的情况下,使支腿缓慢回落,以冲掉孔内的残留岩粉。4.1.6供水;钻进过程中的冲洗水压力应在(0.61.2)MPa之间,且水质无泥沙。4.2安装锚杆4.2.1钻孔完成后取出钻杆,在钻杆接头内插入双六方套。4.2.2将锁紧螺母拧入要安装的锚杆上并插入双六方套内,将树脂药包放入孔内,用锚杆机将锚杆及药包送入孔底,随即使锚杆机快速旋转数秒直到回转阻力增大后停转,保持一定推力直到药包固结后方能回落锚杆机。4.2.3卸下拧在锚杆上的螺母放入垫板,将螺母重新拧入,最后用锚杆机予紧。5. 维护及

26、故障排除5.1 压力调节;泵站上压力表的压力出厂时已经调好,使用中不得擅自调节,如工作的特除要求需要调节时,请按下述方法进行。a.拆下油泵排油口的油管,用设备所带的堵头将油泵出油口封堵。拆下的油管也需做临时封闭处理。b.松开溢流阀的锁紧螺母,向外拧动调压杆(压力减小)。c.启动电动机,向内转动调压杆(压力升高),观察压力表的压力变化,达到说明书的规定值或所需的压力后拧紧锁紧螺母,盖上安全帽,拆下堵头,接好油管。如果用户必须调高压力使用,则最大压力不得超过额定压力的1.1倍,且在此压力下连续工作时间不超过5分钟。5.2更换液压油;用户应首选46#抗磨液压油,液压油的使用寿命最长3000小时,更换

27、液压油时应清洗滤油器及油箱,如滤油器变形及破裂必须更换。如需补充液压油,则必须与原型号相同。 5.3钻机的放置钻机在非工作状态且平放时,支腿的各级缸筒必须处于缩回状态,避免活塞杆划伤和弯曲变形而造成各级活塞杆的伸缩困难。5.4故障及排除(见下表)故障名称故障原因及(表现现象)处理方法系统压力低1. 1. 油箱液面低(油箱液面低于油标的中下部且有气泡产生)2. 齿轮油泵损坏(壳体温度高且出口封闭后压力仍达不到额定值)3. 主机马达泄漏大(扳机全部压下且将钻杆接头卡住仍有大量油液从回油管流回油箱)4. 溢流阀损坏(压力调节无效且溢流口始终有油液溢出,泵不过热)1.将泵站放平,液压油加至油标的中上部

28、。2.更换油泵。3.更换液压马达。4.清洗溢流阀泵站噪声大1. 油箱液面低(表现现象同前)2. 吸油过滤器堵塞(系统压力低时噪声大,高时噪声小,吸油管震动)3. 吸油管漏气(油箱内油液成泡沫)1.同前2.清洗或更换滤油器3.紧固螺丝油温偏高1. 油箱液面低(表现现象同前)2. 齿轮油泵泄漏大(壳体温度高且出口封闭后压力仍达不到额定值)3. 主机马达泄漏大(同前)4. 进、回油管通径小(主机各控制手柄均在零位时,压力表指示偏高)1. 同前2. 更换油泵。3. 更换液压马达。4. 更换大通径的油管空载压力高1. 液压油粘度大或油温太低(主机各控制手柄均在零位时,压力表指示偏高)2. 进、回油管通径

29、小(同前)3. 控制手柄不在零位1. 更换低粘度的液压油2. 更换大通径的油管3.使所有控制阀柱回位主机扭矩小1. 系统压力低(同前)2. 液压油粘度太低(系统温升高,泄漏大,压力调节范围小)3. 控制阀柱行程小(扳机全部压下后控制阀内仍有节流噪声)1. 同前2. 更换粘度适合的液压油3. 调节相应推杆上调节螺钉的长度马达不转1. 系统不供油(油泵反转,油箱液面低,溢流阀卡死)2. 马达转子卡死(压力表指示压力达到额定调节压力)1. 更正转向、加油及清洗溢流阀2. 修复被研伤的零件或更换新马达支腿推力小1. 主机上支腿控制溢流阀的主阀节流孔堵塞或研伤卡死。(转动控制手柄,泵站上压力表的压力不变

30、化)2. 支腿油缸的活塞密封圈损坏。(主机上的回油管封闭后,支腿控制手柄转到回落位置缸筒反而伸出)3. 支腿控制手柄转角小,阀柱不到位。1. 清洗或更换2.更换密封圈推力不可调1. 主机上的支腿控制溢流阀失灵或主阀卡死。(转动控制手柄,泵站上压力表的压力不变化)2. 操纵臂内的控制凸轮脱开。3. 推杆上的调节螺钉松动,使行程不够。(转动控制手柄,泵站上压力表的压力变化范围小)1.清洗或更换3. 拆下操纵臂,取出顶杆,重新调整调节螺钉的长度支腿不回落1. 液压油粘度大(泵站上压力表的指示压力大于2.5 MPa)2. 回油管通径太小。(泵站上压力表的指示压力大于2.5 MPa)3. 主机上支腿控制

31、溢流阀的主阀节流孔堵塞(压力表失调)4. 油缸变形或弯曲1. 更换粘度适合的液压油2. 更换大通径的油管3清洗或更换4. 更换变形的缸筒冲洗水量小1. 供水压力低2. 管路堵塞(拆下水管,压下水阀控制杆,无水流出或很小)3. 水阀控制杆行程小(拆下水管,压下水阀控制杆,无水流出或很小)2. 清洗3 .调整压板距水阀的高度6. 安全警示6.1整机配套的电动机及高压胶管总成应必须具有国家指定单位颁发的防爆检验合格证和安全标志,并在有效期内。6.2 产品中所有使用的铝合金零件必须符合GB/T13813-2001的规定。6.3 在现场使用中,所泄漏的液压油应及时进行填埋。6.4钻孔前的安全检查6.4.

32、1检查主机的操作开关均应处于中间位置。6.4.2检查液压油管和水管连接是否正确。6.4.3 检查指定钻孔的位置,确保顶板和煤邦的稳定,如果不安全,为防止漏顶,对顶板和煤邦需采用临时支护。6.4.4 检查指定钻孔位置的底板上有无障碍。6.5 钻进中的安全措施6.5.1 电动机的旋转方向,必须与指示牌一致。6.5.2 钻机旋转时,不能用手或戴手套触摸旋转的钻杆,且两腿岔开,不允许单手操作。6.5.3 开孔时支腿不能伸出太快及使用大的推力,否则会使钻杆变形折断或钻头破坏。6.5.4 钻机突然加载时,操纵臂会向某一方向摆动,操作者应保持正确的站位,以防扭伤。6.5.5 当顶板超高时,不允许在钻机的底部

33、垫可以使触头滑动的衬木,应采用调整钻杆的长度或采用专用底座实现。6.5.6 当马达或齿轮油泵壳体温度超过85时应停止工作。6.6 冲洗水压力超过4MPa时,应在输水管路上装减压阀(用户自备)。7. 供用户选定件7.1.S=22钻杆接头7.2.螺母预紧套。钻杆外六方适用螺母S1e1S2e21921.92427.72731.13034.63439.22225.42427.72731.13034.63439.28随机备件明细序 号名 称 数 量1Yx密封圈d4512Yx密封圈d6313O型圈3550825014O型圈2650150045O型圈250140016O型圈2650224017O型圈2650

34、800018旋转格莱圈29O型圈26504500610防尘圈45111防尘圈6319. 随机工具明细序 号名 称数 量1专用扳手MYT.112L型内六角扳手S513L型内六角扳手S614L型内六角扳手S8155寸木柄螺丝刀16轴用弹簧钳110.锚杆钻机产品的成套性a. 锚杆钻机主机一套。b. 泵站一套(包括泵站一台,进、出油管各20米)。c. 随机备件一套。d. 随机工具一套。11.随机技术文件清单a. 使用说明书。b. 产品合格证。c. 装箱单。注意:MYT-125系列液压锚杆钻机的结构改变恕不提前通知!征 求 用 户 意 见 表 为改进和提高我公司锚杆钻机质量,更好的为您服务,请您将锚杆钻机在使用过程中出现的问题或改进建议签署此单后寄给我们。谢谢!单位:姓名:联系电话:1. 锚杆钻机存在的质量问题:2. 您的改进建议:3. 您对我们的服务是否满意?有何建议? 我公司联系方式: 邮政编码:050021 地址:石家庄市翟营大街73号 公司名称:石家庄市义德隆机电设备制造公司 公 司 宗 旨講德 講義石家庄市义德隆机电设备制造公司地 址:石家庄市翟营大街73号出版日期:2006年7月26
