CA6140法兰盘标准加工工序卡片.doc

资源描述

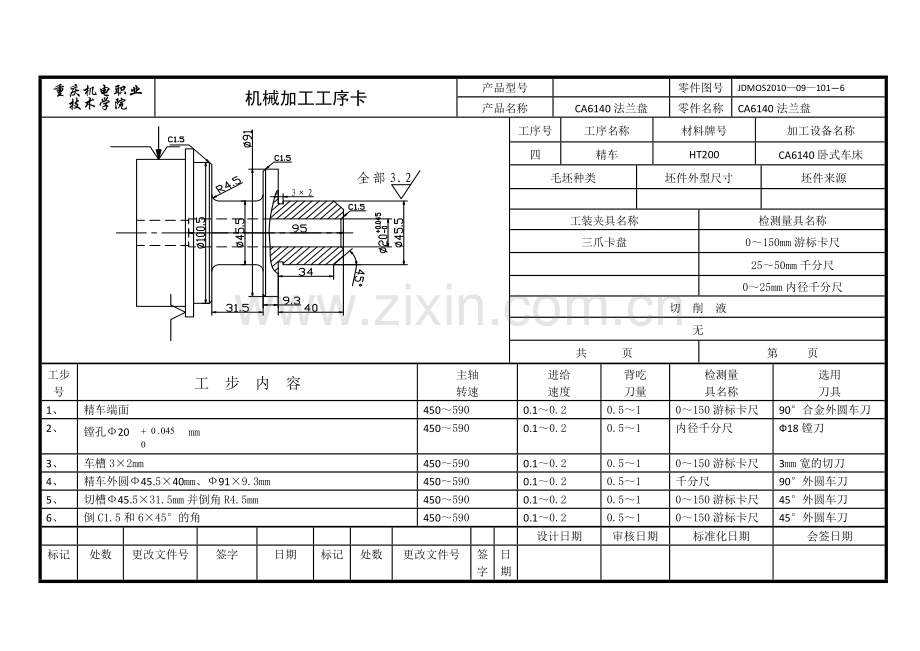

重庆机电职业技术学院机械加工工序卡产品型号零件图号 JDMOS2010—09—101—6 产品名称 CA6140法兰盘零件名称 CA6140法兰盘工序号工序名称材料牌号加工设备名称四精车 HT200 CA6140卧式车床毛坯种类坯件外型尺寸坯件来源工装夹具名称检测量具名称三爪卡盘 0～150mm游标卡尺 25～50mm千分尺 0～25mm内径千分尺切削液无共页第页工步号工步内容主轴转速进给速度背吃刀量检测量具名称选用刀具 1、精车端面 450～590 0.1～0.2 0.5～1 0～150游标卡尺 90°合金外圆车刀 2、镗孔Ф20 mm 450～590 0.1～0.2 0.5～1 内径千分尺 Ф18镗刀 3、车槽3×2mm 450～590 0.1～0.2 0.5～1 0～150游标卡尺 3mm宽的切刀 4、精车外圆Ф45.5×40mm、Ф91×9.3mm 450～590 0.1～0.2 0.5～1 千分尺 90°外圆车刀 5、切槽Ф45.5×31.5mm并倒角R4.5mm 450～590 0.1～0.2 0.5～1 0～150游标卡尺 45°外圆车刀 6、倒C1.5和6×45°的角 450～590 0.1～0.2 0.5～1 0～150游标卡尺 45°外圆车刀设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期重庆机电职业技术学院机械加工工序卡产品型号零件图号 JDMOS2010—09—101—7 产品名称零件名称 CA6140法兰盘工序号工序名称材料牌号加工设备名称五粗、精车端面 HT200 CA6140卧式车床毛坯种类坯件外型尺寸坯件来源工装夹具名称检测量具名称三爪卡盘 0～150mm游标卡尺切削液无共页第页工步号工步内容主轴转速进给速度背吃刀量检测量具名称选用刀具 1、粗、精车右端面保证总长91mm 450～590 0.1～0.2 0.8～1 0～150游标卡尺 90°外圆车刀 2、精车外圆Ф100.5mm 450～590 0.1～0.2 0.8～1 0～150游标卡尺 90°外圆车刀 3、倒C1的角 450～590 0.1～0.2 0.8～1 0～150游标卡尺 45°外圆车刀设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期重庆机电职业技术学院机械加工工序卡产品型号零件图号 JDMOS2010—09—101—8 产品名称 CA6140法兰盘零件名称 CA6140法兰盘工序号工序名称材料牌号加工设备名称六粗、精铣 HT200 X5030普通铣床毛坯种类坯件外型尺寸坯件来源工装夹具名称检测量具名称压板 0～150游标卡尺切削液无共页第页工步号工步内容主轴转速进给速度背吃刀量检测量具名称选用刀具 1、粗铣Ф90.5mm外圆，铣削距离26mm和36mm 300～450 0.2～0.3 1～3 0～150游标卡尺立式铣刀Ф30mm 2、精铣Ф90.5mm保证铣削距离24.5mm和34.5mm 450～590 0.1～0.2 0.8～1 0～150游标卡尺立式铣刀Ф30mm 设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期重庆机电职业技术学院机械加工工序卡产品型号零件图号 JDMOS2010—09—101—9 产品名称 CA6140法兰盘零件名称 CA6140法兰盘工序号工序名称材料牌号加工设备名称七钻孔 HT200 Z4025立式钻床毛坯种类坯件外型尺寸坯件来源工装夹具名称检测量具名称压板塞规 0～150游标卡尺切削液无共页第页工步号工步内容主轴转速进给速度背吃刀量检测量具名称选用刀具 1、钻孔4×Ф9mm 300～450 0.2～0.3 0.8～1 内径千分尺 Ф4的麻花钻设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期重庆机电职业技术学院机械加工工序卡产品型号零件图号 JDMOS2010—09—101—10 产品名称 CA6140法兰盘零件名称 CA6140法兰盘工序号工序名称材料牌号加工设备名称八钻孔 HT200 Z4025立式钻床毛坯种类坯件外型尺寸坯件来源工装夹具名称检测量具名称三爪卡盘塞规切削液无共页第页工步号工步内容主轴转速进给速度背吃刀量检测量具名称选用刀具 1、钻孔Ф4mm 300～450 0.2～0.3 塞规 Ф4的麻花钻 2、扩孔Ф5.8mm 300～450 0.2～0.3 塞规 Ф5麻花钻 3、绞孔Ф6mm 300～450 0.2～0.3 塞规 Ф 5.8和Ф 6的铰刀设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期重庆机电职业技术学院机械加工工序卡产品型号零件图号 JDMOS2010—09—101—11 产品名称 CA6140法兰盘零件名称 CA6140法兰盘工序号工序名称材料牌号加工设备名称九粗、精磨削 HT200 MGB1432万能磨床毛坯种类坯件外型尺寸坯件来源工装夹具名称检测量具名称三爪卡盘 0～150游标卡尺顶尖千分尺切削液共页第页工步号工步内容主轴转速进给速度背吃刀量检测量具名称选用刀具 1、粗磨Ф45mm槽及圆角R5，槽壁，Ф45mm外圆，Ф90mm外圆及倒角C1.5 1500～2800 5～8 0.3～0.5 0～150游标卡尺 2、精磨Ф45mm槽及倒角R5，Ф45mm外圆保证粗糙度为Ra0.8，Ф45mm外圆、槽壁、Ф90mm外圆及倒角C1.5，保证粗糙度为Ra0.8。 2000～3000 5～8 0．05～0.1 千分尺设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期重庆机电职业技术学院机械加工工序卡产品型号零件图号 JDMOS2010—09—101—12 产品名称 CA6140法兰盘零件名称 CA6140法兰盘工序号工序名称材料牌号加工设备名称十粗精磨 HT200 MGB1432万能磨床毛坯种类坯件外型尺寸坯件来源工装夹具名称检测量具名称三爪卡盘 0～150游标卡尺顶尖切削液共页第页工步号工步内容主轴转速进给速度背吃刀量检测量具名称选用刀具 1、粗磨Ф100mm的外圆 1500～2800 5～8 0.3～0.5 0～150游标卡尺 2、精磨Ф100mm的外圆保证精度为Ra0.8 2000～3000 5～8 0．05～0.1 0～150游标卡尺设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期重庆机电职业技术学院机械加工工序卡产品型号零件图号 JDMOS2010—09—101—13 产品名称 CA6140法兰盘零件名称 CA6140法兰盘工序号工序名称材料牌号加工设备名称十一 B面抛光 HT200 毛坯种类坯件外型尺寸坯件来源工装夹具名称检测量具名称专用仪器切削液共页第页工步号工步内容主轴转速进给速度背吃刀量检测量具名称选用刀具 1、 B面抛光保证粗糙度为Ra0.4 设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期重庆机电职业技术学院机械加工工序卡产品型号零件图号 JDMOS2010—09—101—14 产品名称 CA6140法兰盘零件名称 CA6140法兰盘工序号工序名称材料牌号加工设备名称十二刻字 HT200 专用机床毛坯种类坯件外型尺寸坯件来源工装夹具名称检测量具名称切削液无共页第页工步号工步内容主轴转速进给速度背吃刀量检测量具名称选用刀具 1、左端刻字字形高5,刻线宽3，深0.5 设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期
