热工仪表检修工技能鉴定题库.doc

家乐福户免费办理软键盘布局和 单项操作 题目编号：001
编 号
C54A001
行为领域
e
鉴定范围
2
时 限
30min
题 型
A
题 分
20
试题正文
普通弹簧管压力表的现场拆卸及复装
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．要求安全文明生产
工具、
材料、
设备、
场地
与仪表及仪表管接头尺寸合适的活扳手两把、合适的垫片
1．低压、低温(80℃以下)用皮带、橡胶或尼龙类
2．中压、温度在350～420℃时，用石棉橡胶或铝垫
3．高温、高压工况，用退火紫铜垫

4．测压介质为氧气时，必须用除油脂铝垫或石棉垫，不可用有机材料
5．测乙炔压力时，一般用石棉垫

操

作

步

骤
1．压力表的拆卸必须先关闭压力表一次阀门和二次阀门，确认压力表处已经消压，方可进行拆卸
2．压力表拆卸后必须采取措施，将导管接头保护封闭好，防止导管接头进入杂物
3．压力表拆卸后必须作好标记防止同其他表混淆，运送期间严禁碰撞
4．压力表复装前应清理导管接头，有条件时应进行管路冲洗、排污
5．压力表复装时应根据测量介质的不同更换使用不同的仪表垫片，防止渗漏
6．复装之后将一次、二次阀门开启压力表投入使用，投用仪表时，截止门应缓慢开关

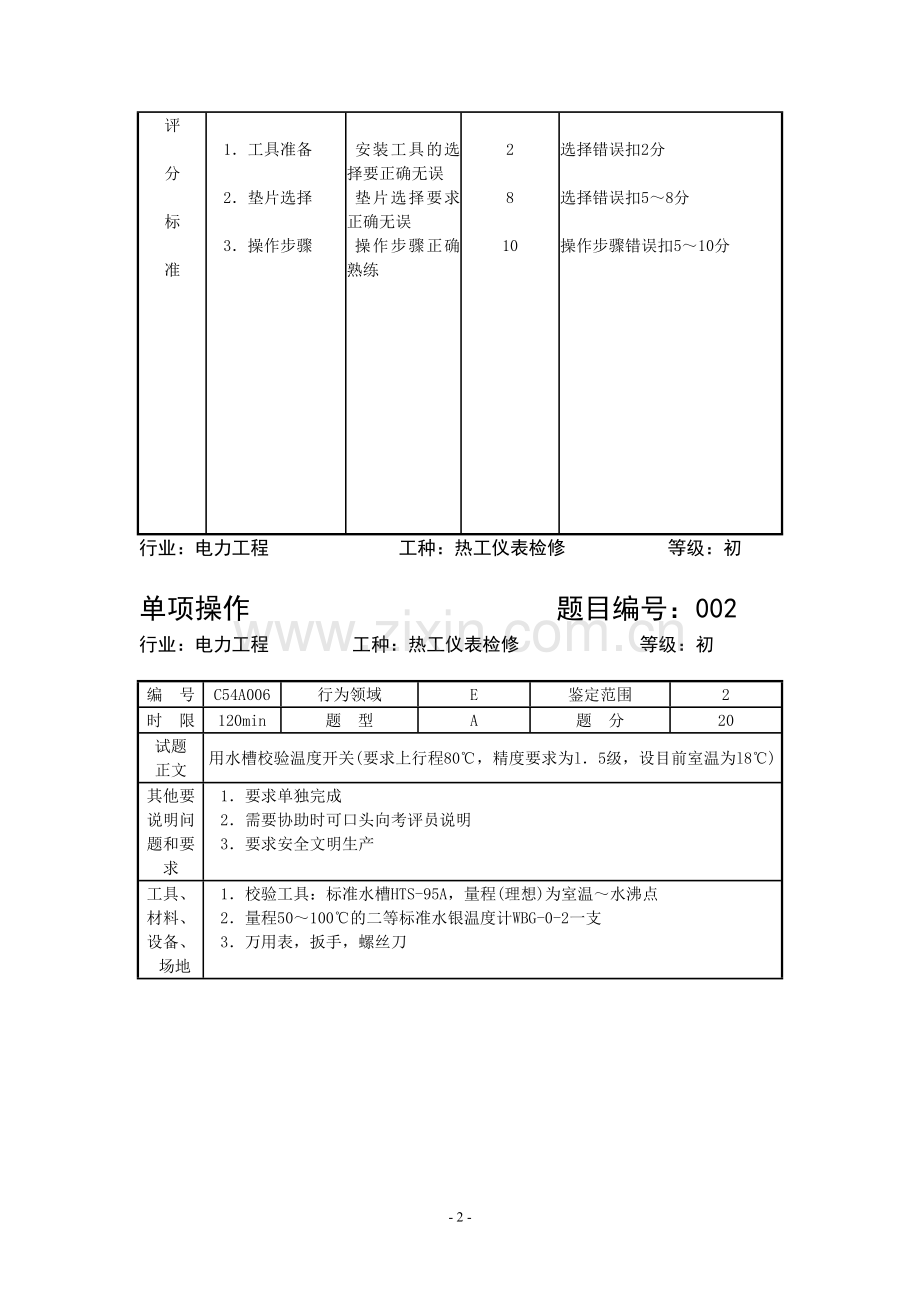

评

分

标

准
项目名称
质量要求
满分
扣分

1．工具准备

2．垫片选择

3．操作步骤

安装工具的选择要正确无误
垫片选择要求正确无误
操作步骤正确熟练

2

8

10

选择错误扣2分

选择错误扣5～8分

操作步骤错误扣5～10分
行业：电力工程 工种：热工仪表检修 等级：初

单项操作 题目编号：002
行业：电力工程 工种：热工仪表检修 等级：初

编 号
C54A006
行为领域
E
鉴定范围
2
时 限
120min
题 型
A
题 分
20
试题
正文
用水槽校验温度开关(要求上行程80℃，精度要求为l．5级，设目前室温为l8℃)
其他要说明问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．要求安全文明生产
工具、
材料、
设备、
场地
1．校验工具：标准水槽HTS-95A，量程(理想)为室温～水沸点
2．量程50～100℃的二等标准水银温度计WBG-0-2一支
3．万用表，扳手，螺丝刀

校

验

步

骤
1．精度要求：允许误差为±80×1.5％=±1.2(℃)，给标准水槽加满冷水
2．打开标准水槽电源，首先应将水槽的温度设定，如先设定为10℃。设定步骤如下：
(1)按下“设定／测量”开关打到“设定”位置
(2)旋转设定旋扭直至窗口上显示的温度设定值为l0℃，再按“设定／测量”开关，即回到了“测量”状态
3．将被校温度开关和量程50～100℃的标准水银温度计插入校验水槽中，首先记录开关的校前动作和恢复值，然后设定水槽温度控制值为略小于80℃，将水槽和搅拌器投入运行
4．待温度稳定后，根据开关状态进行不同的措施，经过反复调整，稳定直至测得准确的动作值和恢复值，并作好记录
5．校验完毕，将校验器设定值调低后，再关掉水槽电源，拆掉温度开关和水银温度计
6．写好校验报告，判断温度开关是否合格

评

分

标

准
项目名称
质量要求
满分
扣分
1．校验工具准备
2．水银温度计选型
3．设定标准水槽的温度控制值
4．被校表、标准表读数
5．技术记录

校验工具的选择要准确无误
温度计选型正确
温度控制值设定正确、熟练
读数正确、符合规范
完整、清晰、正
确
2

5
5

4

4

选择错误扣1～2分
不会使用扣5分
设定不正确扣5分
读数不规范扣1～4分
记录不全扣1～4分

单项操作 题目编号：003
行业：电力工程 工种：热工仪表检修 等级：初
编 号
C43A007
行为领域
e
鉴定范围
3
时 限
120min
题 型
A
题 分
20
试题正文
用水槽校验炉校验量程O～100℃温度表，精度要求为1.5
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．要求安全文明生产

工具、材料
设备、场地

1．校验工具：水槽、螺丝刀等工具若干
2．量程0～50℃和50～100℃的二等标准水银温度计WBG-0-2各一支
3．确定被检点数0、20、40、60、80、100。C共6点
4．温度表精度要求：允许误差为±100×1.5％=±1.5(℃)

操

作

步

骤

1．校验炉通上电源，校验炉温度控制值设定步骤(如将温度控制值设定到80℃)：
(1)按“Set／Read”键，选择“Set”功能
(2)按“↑”键或“↓”键(也可与“Slope”键组合使用)，设定温度为80℃，再按一下“Set／Read”键，即回到了“Read”状态，即测量状态
2．将被校温度表的感温部分插入水槽
3．上行程校验：设定校验炉温度控制值为0℃，待温度读数稳定后，记录被校温度表的读数，再用标准水银温度计测定校验炉温度作为实际的温度值，再依次设定校验炉温度控制值为20、40、60、80、100℃，记录被测值和标准值
4．下行程校验：分别设定校验炉温度控制值为l00、80、60、40、20、0℃，记录被测值和标准值
5．作好校验记录，并判断该温度表是否合格

评

分

标

准

项目名称
质量要求
满分
扣分
1．校验工具准备
2．水槽使用及温度计选择
3．设定校验炉的温度控制值
4．被校温度表和标准温度计读数
5．技术记录

校验工具的选择要正确无误
要求熟练使JOFRA校验炉、温度计选型正确
温度控制值设定正确、熟练
读数正确、符合
规范技术记录完整、清晰、正确
2

5

5

4

4
选择错误扣1～2分
不会使用扣5分
设定不正确扣5分
读数不规范扣l～4分
记录不全扣1～4分

单项操作 题目编号：004
行业：电力工程 工种：热工仪表检修 等级：初
编 号
C43A009
行为领域
e
鉴定范围
2
时 限
30min
题 型
A
题 分
20
试题正文
如何用HC-982读取E型热电偶所测温度的读数
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．注意仪器保护
工具、材料
设备、场地
1．HC-982多功能校验仪1只
2．阅读HC-982使用说明书，掌握使用方法，了解注意事项

校
验
步
骤
1.将功能开关置于mV in量程。
2.连续按动“SEL”键，直到显示屏出现所需要的电偶分度号。
3.若要求测量值有冷端自动补偿，请参照相关部分进行“+T0”操作。
4.校零操作：
(1) 将黑测试线连接至COM端子，红测试线连接至V／R端子。将红测试夹和黑测试夹短接，如图4所示。
这时显示屏显示：
S：+T0××××·×℃
IN NZ×× ·××mV
此时显示的××·××mV为零点偏移量
(2)按一下“ZER0”键，执行校零功能。
显示：S：+T0××××·×℃
IN Z 000．00mV
此时零点的偏移量将被消除，若要恢复偏移量可再按一次“ZER0”键。
5.将红测试夹夹至热电偶信号高端，黑测试夹夹至低端(允许与被校仪表同时测量一个热电偶信号源)，根据显示屏上的温度值和mV值与被校对象进行对比校验。
6.读取热电偶所测温度，记录数据
7．校验完毕，解掉连接线，关掉HC-982校验仪电源

评

分

标

准
项目名称
质量要求
满分
扣分
1．HC-982校验仪使用
2．接线
3．读数记录

(1)测量选择正
确
(2)TC类型选择
正确
(3)温度单位选
择正确
要求将热电偶正
确地接入HC-982
要求正确读取数
据
4

4

4

5

3
选择错误扣4分

选择错误扣4分

选择错误扣4分

接线错误扣5分

读数错误扣3分

单项操作 题目编号：005
行业：电力工程 工种：热工仪表检修 等级：高
编 号
C32A011
行为领域
e
鉴定范围
2
时 限
30min
题 型
A
题 分
20
试题正文
如何用HC-982读取热电阻电阻所测温度的读数
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．注意安全生产
工具、材料 设备、场地
1．HC-982万用现场校验仪1只
2．阅读HC-982使用说明书，掌握使用方法，了解注意事项
校

验

步

骤
1.将功能开关置于Rin量程。
2.连续按动“SEL”键，选择到所需的热电阻分度号。
3.将黑测试线连接至COM端子，红测试线连接至V／R端子，如图5所示，将黑测试夹与红测试夹夹在一起，进行校零。
4.此时显示屏显示：
Ptl00：××××·×℃
IN NZ×××·××Ω
显示的×××·××Ω为引线电阻。
按一下“ZER0”键，执行校零功能显示：
Ptl00：×××××·×℃
IN Z 000．00Ω
表示校零功能已完成，以后的热电阻测量将自动消除引线电阻。若再次按动“ZER0”键，重新显示“NZ 99 9测试时将不会消除引线电阻。
5.将测试夹松开，分别夹在被测热电阻两端，(注意不能与被校仪表同时对热电阻进行测量)。此时，显示屏将显示被测电阻值与对应的温度值。
6.读取RTD所测温度，记录数据
7．校验完毕，解掉连接线，关掉HC-982校验仪电源

评

分

标

准
项目名称
质量要求
满分
扣分
1．FLUKE校验仪使用
2．接线
3．读数记录
(1)测量选择正确
(2)RTD类型选择正确
(3)温度单位选择正确
要求将热电阻正确地接入HC-982
要求正确读取数据
4
4

4

5

3

选择错误扣4分

选择错误扣4分

选择错误扣4分

接线错误扣5分

读数错误扣3分

单项操作 题目编号：006
行业：电力工程 工种：热工仪表检修 等级：高
编 号
C32A011
行为领域
e
鉴定范围
2
时 限
30min
题 型
A
题 分
20
试题正文
用HC-982为数字仪表提供模拟热电偶信号（K型，36.162mV）
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．注意安全生产
工具、材料 设备、场地
1．HC-982万用现场校验仪1只
2．阅读HC-982使用说明书，掌握使用方法，了解注意事项
3. 数字表一个
校

验

步

骤
1.将功能开关置于mV out量程。
2.按动“SEL”键选择所需要的分度号。
3.若要求冷端温度自动补尝，参照5．1节进行“+T0”操作。
4.将黑测试线至“COM”端子，红测试夹接至“V／R”端子，黑测试夹连接至被校仪表低端，红测试夹连接至高端。
5.仔细调节粗调节旋钮“COARSE”和细调节旋钮“FINE”，直至达到所需的mV值。
6.显示屏显示的信息如下：
S：+T0×××X·×℃
0UT ××·××mV
××·××mV为模拟输出的mV值，××××·×℃为对应的温度值。+T0，表示已加入冷端自动补尝，温度值与mV值应相差一个冷端电势值。
7.将HC-982的模拟信号输出至数字表，设定数字表，读取正确读数。

评

分

标

准
项目名称
质量要求
满分
扣分
1．HC-982校验仪使用

2．接线

3．读数记录
(1)功能选择正确
(2)热电偶类型选择正确
(3)温度单位选择正确
将HC-982和数字表正确连接
要求正确读取数据
4
4

4

5

3

选择错误扣4分

选择错误扣4分

选择错误扣4分

接线错误扣5分
读数错误扣3分

单项操作 题目编号：007
行业：电力工程 工种：热工仪表检修 等级：高
编 号
C32A011
行为领域
e
鉴定范围
2
时 限
30min
题 型
A
题 分
20
试题正文
用HC-982为数字仪表提供模拟热电阻信号（Pt100，314.77）
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．注意安全生产
工具、材料 设备、场地
1．HC-982万用现场校验仪1只
2．阅读HC-982使用说明书，掌握使用方法，了解注意事项
3. 数字表一个
校

验

步

骤
1.将功能开关置于Rome量程。
2.按动“SEL”键选择所需要的电阻分度号。
3.将黑测试夹连接至被校仪表的低端，红测试夹连接至被校仪表的高端。
4.仔细调节输出调节旋钮，直到达到所需的电阻值(或温度值)。此时，显示：
．Ptl00：××××·×℃
OME ×××·××Ω
5.按一下HOLD(保持)键，显示：
Ptl00：××××·×℃
OME * ×××·××Ω
↑
保持标志
此时所有值将被保持，直至重新按一下“HOLD”键。
6.将功能开关拔至Rout位置(在此以前，输出端子上无输出电阻信号)，进行模拟电阻输出，若要输出下一个电阻值必须重复1～6步骤方可完成。
7.将HC-982的模拟信号输出至数字表，设定数字表，读取正确读数。

评

分

标

准
项目名称
质量要求
满分
扣分
1．HC-982校验仪使用

2．接线

3．读数记录
(1)功能选择正确
(2)热电偶类型选择正确
(3)温度单位选择正确
将HC-982和数字表正确连接
要求正确读取数据
4
4

4

5

3

选择错误扣4分

选择错误扣4分

选择错误扣4分

接线错误扣5分
读数错误扣3分

单项操作 题目编号：008
行业：电力工程 工种：热工仪表检修 等级：高

编 号
C32A013
行为领域
e
鉴定范围
1
时 限
30min
题 型
A
题 分
20
试题正文
3016型压力变送器的校验
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．注意安全文明生产
4．注意人身及设备安全
工具、材料 设备、场地
校验工具：压力校验台

校

验

步

骤
1．变送器精度要求：允许误差为±16×0.5％=±0.08(mA)
2．将变送器、校验仪、压力校验台正确地连接好
3．根据变送器的量程确定5个或5个以上的检定点
4．逐次加压至各检定点，并记录各检定点对应的输出电流
5．逐次降压至各检定点，并记录各检定点对应的输出电流
6．计算压力变送器的示值误差是否在允许误差范围
7．如超出允许误差，则重复3,4步骤，进行零位、量程调整
8．填写记录报告

评

分

标

准
项目名称
质量要求
满分
扣分
1．误差计算

2．连接校验回路

3．检定点的确定

4．校验及调节过程

5．记录报告

要求计算正确，符合计量规程
校验回路连接正确、无误
检定点选择正确
校验过程及调整
过程正确
记录要求完整、正确

2

5

5
5

3

计算错误扣2分

连接错误扣1～5
分
检定点选择错误
扣5分
调整过程有错误
扣1～5分
记录不完整扣
1～3分

单项操作 题目编号：009
行业：电力工程 工种：热工仪表检修 等级：技师
编 号
C2lA015
行为领域
e
鉴定范围
1
时 限
60min
题 型
A
题 分
20
试题正文
现场校验光柱表
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．注意安全生产
4．注意人身及设备安全
工具、材料 设备、场地
校验工具：HC-982信号发生器1只；螺丝刀、笔等工具

校
验
步
骤

1．解掉光柱表的现场接线
2．将信号发生器输出端连接到光柱表的信号输入端上
3．输入4～20mA信号进行校验：①上行程分别输入4、8、12、16和20mA，读出所对应的测量值，并作好记录；②下行程分别输入20、16、12、8和4mA，读出所对应的测量值，并作好记录
4．判断光柱表是否合格，若合格，则解掉校验回路，恢复光柱表的现场接线，若不合格，则更换新的光柱表
5．整理校验记录

评

分

标

准
项目名称
质量要求
满分
扣分
1．校验工具准备
2．接线
3．设定校验点
4．设定记录校验位置
校验位置
5．读数
6．技术记录

校验工具的选择
要正确无误
接线要求正确、清晰
校验点设定正确、熟练
校验位置设定 正确
读数正确、符合
规范
完整、清晰、正
确
2

3

4

4

4

3
选择错误扣1～2分
接线错误扣3分
校验点设定不正确扣l～4分
校验位置设定错误扣4分
读数不规范扣l～4分
记录不全扣1～3分

单项操作 题目编号：010
行业：电力工程 工种：热工仪表检修 等级：技师
编 号
C21A017
行为领域
e
鉴定范围
4
时 限
30min
题 型
A
题 分
20
试题正文
修改3016压力变送器的零点和量程(可调范围内)
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．注意安全生产
工具、材料、
设备、场地
压力校验台、扳手、电流表等
校
验
步

骤
1．将压力变送器装上压力校验台
2．将压力变送器和24V直流电源、电流表进行连接；
3．按Z、S键修改压力变送器的零点和量程；
4．按照新的量程和零点，对压力表进行校验
评
分
标
准
项目名称
质量要求
满分
扣分
1．接线

2．量程修改
3.校验
要求接线正确无
误
要求修改正确
校验表格填写无误
5

10
5
接线错误扣10分

修改错误扣10分
校验表格错误扣5分

多项操作 题目编号：011
行业：电力工程 工种：热工仪表检修 等级：初
编 号
C54B019
行为领域
e
鉴定范围
1
时 限
30min
题 型
B
题 分
30
试题正文
工业用1.5级，量程为0～4MPa的弹簧管式压力表校验
其他需要说明的问题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．要求安全文明生产
工具、材料 设备、场地
YS-600精度0.05级，量程0～6MPa的活塞式压力计1台
量程0～6MPa，精度0.25级的标准表1只

校

验

步

骤

1．选择合适的标准校验台和标准表
2．除零位、量程外，按带有数字刻度均匀选取校验点3个，共5个校验点
3．计算被度压力表的允许基本误差：允许误差为±4×1.5％=±0.06(MPa)
4．压力计先排空，被校表装于活塞式压力计右侧，左侧装标准表
5．上下行程对检定点逐点校验
6．每个检定点每次校验进行2次读数，l次轻敲表壳前，1次轻敲表壳后，看标准表再读被校表，各检定点误差以轻敲表壳后指示为准
7．判断压力表是否合格：每一检定点读数不得超过基本允许误差，上、下行程来回差应小于基本误差绝对值，轻敲位移小于来回差一半
8．整理校验记录，写好校验报告

评

分

标

准

项目名称
质量要求
满分
扣分
1．校验工具选择
2．校验点选取
3．基本误差计算
4．被校表、标准表安
装
5．上下行程各校1遍
6．读数方法正确
7．判断表计是否合格
8．校验报告

选型正确
正确选取5点
计算无误
安装位置正确、
无泄
要求轻敲前后各读1次
判断方法正确，
符合规程要求
校验报告完整、
清晰、正确
3
3
3
6
3
6

3

3

选型不正确扣1～2分
不完全正确扣1～2分
计算有误扣1～2分
安装位置错误扣4分，有泄漏扣2分
上行程或下行程
漏校扣2分
读数方法不对扣1～6分
判断错误扣3分
校验报告有误扣
1～3分

多项操作 题目编号：012
行业：电力工程 工种：热工仪表检修 等级：中
编 号
C43B022
行为领域
e
鉴定范围
2
时 限
60min
题 型
B
题 分
30
试题正文
3051型差压变送器的安装
其他需要
说明的问
题和要求

1．要求单独完成
2．需要协助时可口头向考评员说明
3．要求安全文明生产
4．注意人身、设备安全
工具、材料 设备、场地
1．安装工具：l0、l2号扳手，一字螺丝刀
2．安装材料：变送器安装配件
校

验

步

骤
1．在安装托架上安装变送器，拧上紧固螺栓
2．将变送器用U形螺栓固定在现场安装架上
3．垂直或水平将导压管的高压侧与变送器的“H”侧连接
4．垂直或水平将导压管的低压侧与变送器的“L”侧连接
5．将工作电源与变送器的接线端连接
6．先打开变送器组阀的平衡阀，再缓慢打开高、低压侧工作阀
7．关闭平衡阀，变送器投入使用

评

分

标

准

项目名称
质量要求
满分
扣分
1．变送器选型
2．安装前的安全措施
3．安装质量
4．安装后的测试

要求选型正确
(1)开好工作票
(2)做好技术措施
1)做到管路连接正确
2)安装顺序正确
3)安装结束做到无泄漏
4)做到美观、大方
要求变送器安装
后的测量值与现行
工况相对应
1
3
3
5

5
5

3
5

选型错误扣1分
工作票没开扣3分
技术措施扣3分
管路接错扣5分
顺序错误扣5分
有泄漏扣5分
欠美观扣l～3分
测量值与工况不对应扣5分

多项操作 题目编号：013
行业：电力工程 工种：热工仪表检修 等级：中
编 号
C43B024
行为领域
e
鉴定范围
3
时 限
60min
题 型
B
题 分
30
试题正文
用水槽校验Ptl00热电阻（设目前室温为l8℃）
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．要求安全文明生产
工具、材料 设备、场地
1．校验工具：标准水槽HTS-95A，量程(理想)：室温～水沸点；FLUKE725
2．量程为0～50℃和50～100℃的二等标准水银温度计WBG-0-2各一支

校

验

步

骤

1．确定被检点数20、40、60、80、95℃共5点
2．给标准水槽加满冷水。打开标准水槽电源，首先应将水槽的温度设定到低于室温，如先设定为10℃。设定步骤如下：
(1)揿下“设定/测量”开关打到“设定”位置
(2)旋转设定旋扭直至窗口上显示的温度设定值为l0℃，再按“设定/测量”开关，即回到了“测量”状态
3．将被校热电阻和0～50℃量程的标准水银温度计插入校验水槽中，并使热电阻和HC-982连接正确，设定水槽温度控制值为20℃，将水槽和搅拌器投入运行
4．待温度稳定后，读取被校热电阻和标准温度计的读数
5．设定水槽温度控制值为40℃，待温度稳定后，再次读取被校热电阻和标准温度计的读数
6．将0～50℃温度计换成50～100℃温度计，分别设定水槽温度控制值为60、80和95℃，同样待温度稳定后，读取被校热电阻和标准温度计的读数
7．校验完毕，将校验器设定值调低后，再关掉水槽电源，拆掉热电阻和水银温度计
8．写好校验报告，确定热电阻是否合格

评

分

标

准

项目名称
质量要求
满分
扣分
1．校验工具准备
2．水银温度计量程选择
3．设定标准水槽的温度控制值
4．用FLUKE多功能校验仪测定热电阻读数
5．技术记录完整、清晰、正确
校验工具的选择要正确无误
要求温度计量程选择正确
设定正确、熟练
能熟练使用FLUKE校验仪进行热电阻所测温度的读数
技术记录完整、清晰、正确
2

5

8
10

5
选择错误扣l～2分
温度计量程选错扣5分
设定不正确扣8分
使用不熟练，测量不准确扣1～10分
记录不全扣1～5分

多项操作 题目编号：014
行业：电力工程 工种：热工仪表检修 等级：技师/高级技师
编 号
C21B033
行为领域
e
鉴定范围
3
时 限
60min
题 型
B
题 分
30
试题正文
3051智能压力(差压)变送器的安装
其他需要
说明的问
题和要求

1．要求单独完成
2．需要协助时可口头向考评员说明
3．要求安全文明生产
4．注意人身、设备安全

工具、材料 设备、场地

1．要安装的变送器(已经校验过)；
3．电流表l块；
4．扳手若干把；
5．螺丝刀十字、一字各l把；
6．绝缘胶带若干
校

验

步

骤

1．确认该变送器安装点的一次阀关闭
2．用配件(固定螺栓之类)将该变送器固定在安装点上
3．连接好管路
4．接好信号线
5．分别打开该变送器的二次阀
6．用电流表对该变送器进行测量，此时应为4mA
7．打开一次阀，检查是否有泄漏现象
8．用手动操作器及万用表对变送器进行测量，电流值应与此时的工况相对应

评

分

标

准
项目名称
质量要求
满分
扣分
1．变送器选型
2．安装前的安全措施3．安装质量
4．安装后的测试

要求选型正确
(1)开好工作票
(2)做好技术措施
(1)做到管路连接正确
(2)安装顺序正确
(3)安装结束做到无泄漏
(4)做到美观、大方
要求变送器安装
后的测量值与现行
工况相对应
1
3
3
5

5
5

3
5

选型错误扣1分
工作票没开扣3分
无技术措旌扣3分
管路接错扣5分
顺序错误扣5分
有泄漏扣5分
欠美观扣l～3分
测量值与工况不对应扣5分

综合操作 题目编号：015
行业：电力工程 工种：热工仪表检修 等级：高级技师
编 号
C21C048
行为领域
e
鉴定范围
4
时 限
60min
题 型
C
题 分
50
试题正文
压力开关或压力控制器的全面检查
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．注意仪器保护
工具、材料 设备、场地
校验工具：万用表、绝缘电阻表、校验台、螺丝刀、扳手等

校

验

步

骤

1．外观检查，外观、铭牌、刻度、紧固件、调节件等完好，微动开关和机械触点完好
2．绝缘检查，测量绝缘合格
3．调校前校验：
(1)连接开关或控制器接点与可显示其遥断状况的外电路
(2)将压力开关或控制器与压力校准器紧密连接，缓慢平稳地(避免产生任何过冲和回程现象)加压，直至触点动作(或恢复)，记录设定点动作(或恢复)值；继续加压至测量上限，关闭校准器通往被检开关的阀门，耐压3min应无泄漏；然后缓慢平稳地降压，直至触点恢复(或动作)，记录设定点恢复(或动作)值
4．振动试验检查。在开关设定点切换前后，对开关进行少许振动，其接点不应产生抖动
5．触点动作差和恢复差的调整。反复调整，直到设定点动作差和恢复差均符合精度要求
6．设定值动作差和恢复差校准。按调校前校验方法连续测定3次，直到触点误差符合要求
7．重复性误差校准
8．校准后恢复，切断电源，拆除接线，贴上有效的计量标签
9．作好技术记录

评

分

标

准

项目名称
质量要求
满分
扣分
1．校验工具
2．接线正确
3．管路连接
4．压力开关或压力控制器校验

5．技术记录

工具准备齐全
要求正确接线
管路连接正确
压力开关或压力控制器的校验步骤全面、规范
要求技术记录完整、清晰、正确
5
5
10
20

10
工具不全扣l～5分
接线不正确扣5分
管路不正确1～10分
校验不正确、不规范扣5～15分，不贴计量标签或标签不合格扣l～5分
技术记录不完整
扣1～l0分

综合操作 题目编号：016
行业：电力工程 工种：热工仪表检修 等级：高级技师
编 号
C2lB032
行为领域
e
鉴定范围
4
时 限
30min
题 型
B
题 分
30
试题正文
现场校验远程I／O卡件
其他需要
说明的问
题和要求
1．要求单独完成
2．需要协助时可口头向考评员说明
3．注意安全生产
工具、材料、
设备、场地
1．信号发生器、电流表
2．螺丝刀

校
验
步
骤

1．办理工作票，将需校验的卡件上的信号退出运行，拆除现场接线
2．将该被校通道工作方式设置为外供电方式
3．在回路中串按入信号发生器及电流表
4．按照下列方法开始校验。由信号发生器增、减信号，使该通道值分别是其量程的0％、20％、50％、80％、l00％，由工程师站CRT画面读出此时该通道的指示值，根据真实值与测量值的偏差进行误差计算，判定通道是否合格
5．放大器的线性调整，由板上的W4和W5调整
6．A／D转换器的线性调整。双极性输入时，由W1和W2调整；单极性时，由W3和W2调整
7．作好技术记录

项目名称
质量要求
满分
扣分

评
分
标
准
1．仪器、工具准备
2．接线
3．校验操作，调整
4．技术记录

准备齐全
接线正确，设置
正确
操作规范正确

记录正确

3
6

15
