编制说明

穿梁套管的预埋不同于穿墙、穿楼板等其它地方的套管预埋，它必须一次性安装合格，因为套管一但埋错或存在质量问题，基本上就没有办法可以补救，同时将直接影响着后期消防管道安装的施工质量，故前期穿梁套管预埋的质量对整个安装工程质量有重要影响。

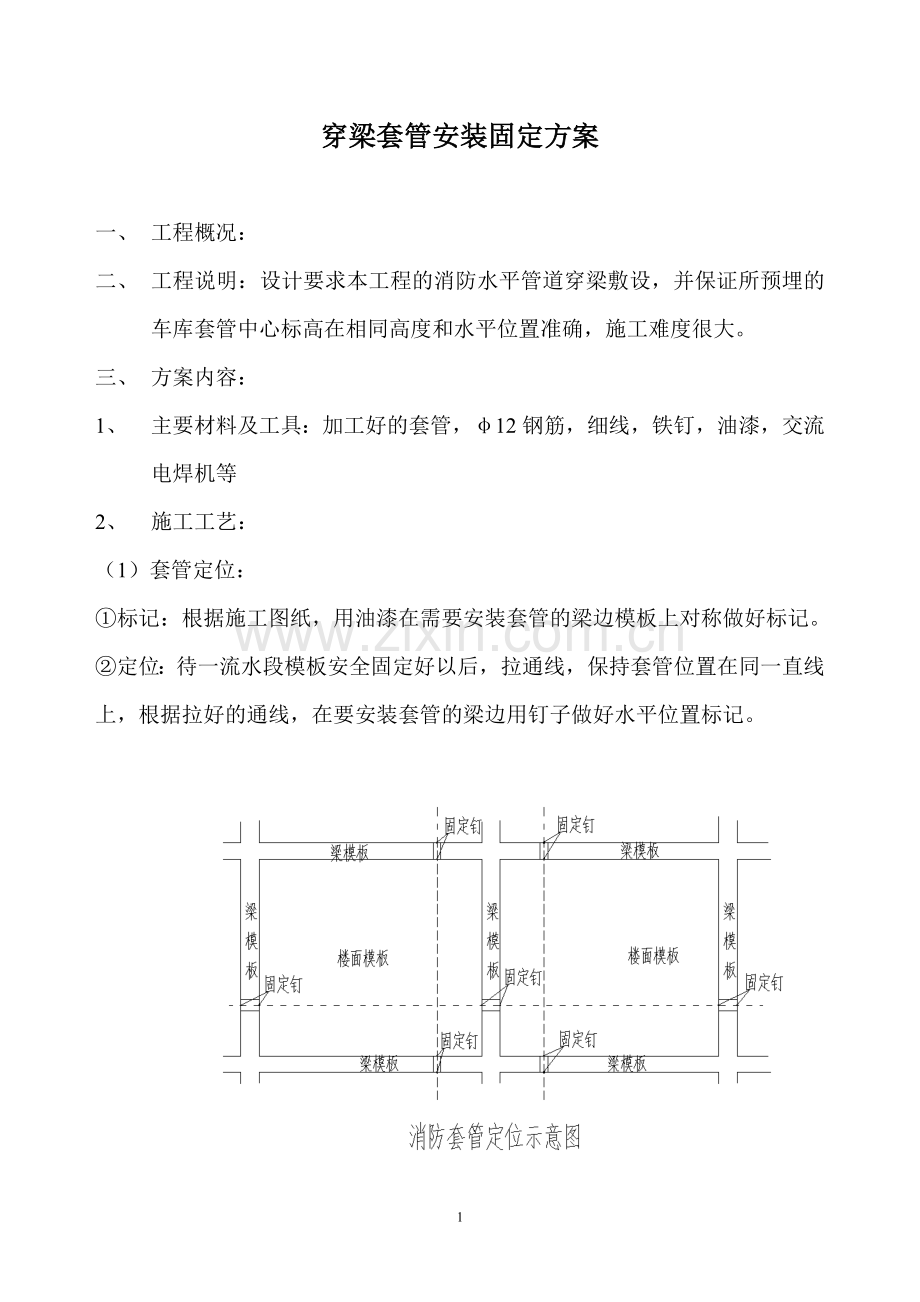

穿梁套管安装固定方案

一、 工程概况：
二、 工程说明：设计要求本工程的消防水平管道穿梁敷设，并保证所预埋的车库套管中心标高在相同高度和水平位置准确，施工难度很大。
三、 方案内容：
1、 主要材料及工具：加工好的套管，φ12钢筋，细线，铁钉，油漆，交流电焊机等
2、 施工工艺：
（1）套管定位：
①标记：根据施工图纸，用油漆在需要安装套管的梁边模板上对称做好标记。
②定位：待一流水段模板安全固定好以后，拉通线，保持套管位置在同一直线上，根据拉好的通线，在要安装套管的梁边用钉子做好水平位置标记。

（2）套管安放：
①待架空梁筋绑扎好后，根据施工图纸安放相应规格的套管。同时在安装套管的地方逐个加筋。加强筋距套管周围留有30mm间隙，便于调整套管的坐标及标高。
②安放后，在套管上加焊提筋，方便以后固定。
（3）套管初步核定：
当某区的梁筋全部绑扎完成后，套管也随之安放完毕，此时组织相关人员逐个核查，是否有漏放、错放的套管。
（4）套管固定：
①初步固定：根据前面工序定好水平位置和标高，将提筋按相关尺寸焊接在梁的主筋上，形成初步固定。
②检查：施工人员在初步固定后，及时检查套管的位置和标高是否正确。
③加固：经检查套管位置和标高无误后，用φ10-φ12钢筋固定，在套管的两侧分别焊一根钢筋直抵梁底，用来控制套管标高。（如图所示）

（5）套管验收及成品保护措施：
施工人员安装完毕后，严格按照三检制度进行验收，然后由专业施工工长同监理及相关人员进行最后的工序验收，验收合格后，在浇注混凝土时派专人巡视保护。
四、施工保证体系
1、在整个施工过程中，确保做到文明管理，文明施工。施工过程中积极妥善的处理好与土建交叉施工关系。服从监理单位及甲方主管人员的管理要求。在施工中要认真贯彻执行我们公司的环境和职业健康体系标准和各项安全生产管理制度，杜绝重大人员伤亡事故和机械事故的发生，确保安全生产。
2、成立以项目经理为领导，由技术负责人、施工员、安全员及作业班组兼职安全员等各方面人员组成安全保证体系，其框图如下：

项目经理

技术负责人

安全员

材料员

施工员

各作业班组

五、安全保证措施
1、安全技术交底制：根据安全措施要求和现场实际情况，各级管理人员及施工操作人员层层进行书面交底。
2、班前检查制：各专业责任工程师必须督促与检查各施工班组
3、月安全活动制：项目部每月组织一次全体工人进行安全教育，对上一月安全方面存在的问题进行总结，对本月的安全重点和注意事项做必要的交底，使广大职工做到心中有数，从意识上时刻绷紧安全这根弦。
4、现场内特种作业人员实行持证上岗，严禁无证操作。
5、认真贯彻落实国家、临汾市和我公司的安全生产制度，建立健全施工安全检查、监督网络体系，分段分部位做好安全检查与防护工作，使之做到经常化、制度化、标准化。
6、各作业队伍进场及时进行三级教育，针对工程施工各阶段特点，切实做好同步安全教育，以提高职工的整体安全意识。
7、加强安全生产标准化管理。
8、现场要坚持执行“四不放过”制度。
9、做好防火工作，备好灭火器材。
9、专职安全人员跟班作业，现场监督，发现安全隐患，及时监督整改，确保安全。
