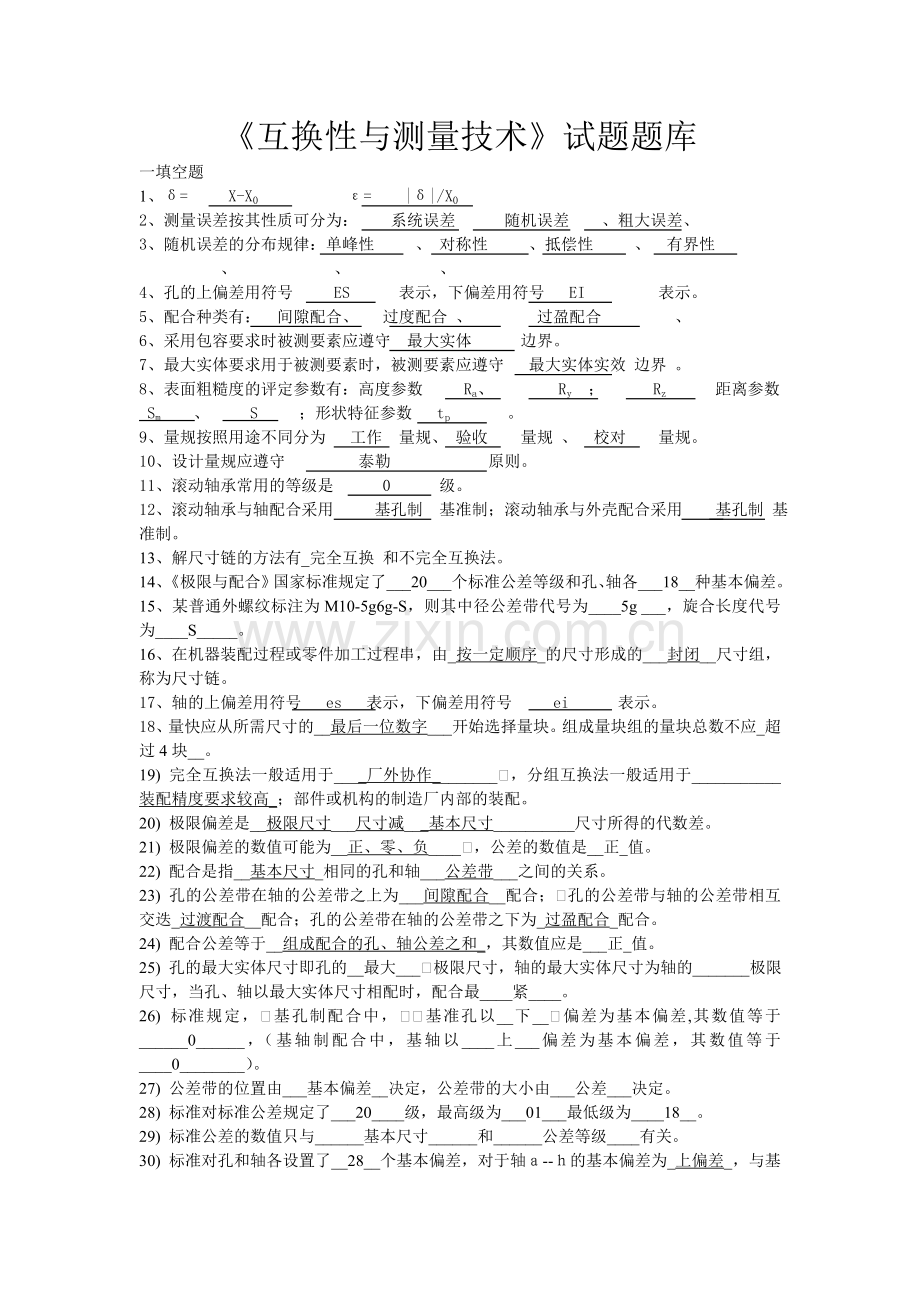

《互换性与测量技术》试题题库
一填空题
1、δ= X-X0 ε= |δ|/X0
2、测量误差按其性质可分为： 系统误差 随机误差 、粗大误差、
3、随机误差的分布规律：单峰性 、 对称性 、抵偿性 、 有界性
、 、 、
4、孔的上偏差用符号 ES 表示，下偏差用符号 EI 表示。
5、配合种类有： 间隙配合、 过度配合 、 过盈配合 、
6、采用包容要求时被测要素应遵守 最大实体 边界。
7、最大实体要求用于被测要素时，被测要素应遵守 最大实体实效 边界 。
8、表面粗糙度的评定参数有：高度参数 Ra、 Ry ； Rz 距离参数
Sm 、 S ；形状特征参数 tp 。
9、量规按照用途不同分为 工作 量规、 验收 量规 、 校对 量规。
10、设计量规应遵守 泰勒 原则。
11、滚动轴承常用的等级是 0 级。
12、滚动轴承与轴配合采用 基孔制 基准制；滚动轴承与外壳配合采用 基孔制 基准制。
13、解尺寸链的方法有_完全互换 和不完全互换法。
14、《极限与配合》国家标准规定了___20___个标准公差等级和孔、轴各___18__种基本偏差。
15、某普通外螺纹标注为M10-5g6g-S，则其中径公差带代号为____5g ___，旋合长度代号为____S_____。
16、在机器装配过程或零件加工过程串，由_按一定顺序_的尺寸形成的___封闭__尺寸组，称为尺寸链。
17、轴的上偏差用符号 es 表示，下偏差用符号 ei 表示。
18、量快应从所需尺寸的__最后一位数字___开始选择量块。组成量块组的量块总数不应_超过4块__。
19) 完全互换法一般适用于____厂外协作________，分组互换法一般适用于___________装配精度要求较高_；部件或机构的制造厂内部的装配。
20) 极限偏差是__极限尺寸___尺寸减___基本尺寸__________尺寸所得的代数差。
21) 极限偏差的数值可能为__正、零、负____，公差的数值是__正_值。
22) 配合是指__基本尺寸_相同的孔和轴___公差带___之间的关系。
23) 孔的公差带在轴的公差带之上为___间隙配合__配合；孔的公差带与轴的公差带相互交迭_过渡配合__配合；孔的公差带在轴的公差带之下为_过盈配合_配合。
24) 配合公差等于__组成配合的孔、轴公差之和_，其数值应是___正_值。
25) 孔的最大实体尺寸即孔的__最大___极限尺寸，轴的最大实体尺寸为轴的_______极限尺寸，当孔、轴以最大实体尺寸相配时，配合最____紧____。
26) 标准规定，基孔制配合中，基准孔以__下__偏差为基本偏差,其数值等于______0______，（基轴制配合中，基轴以____上___偏差为基本偏差，其数值等于____0________）。
27) 公差带的位置由___基本偏差__决定，公差带的大小由___公差___决定。
28) 标准对标准公差规定了___20____级，最高级为___01___最低级为____18__。
29) 标准公差的数值只与______基本尺寸______和______公差等级____有关。
30) 标准对孔和轴各设置了__28__个基本偏差，对于轴ａ--ｈ的基本偏差为_上偏差_，与基孔构成___间隙__配合，ｊ--ｚｃ的基本偏差为___下偏差__，与基准孔构成__过渡或过盈__配合。
31) 轴的基本偏差数值一般与_公差_无关，只与____基本尺寸___和__偏差代号__有。
32) ｈ５、ｈ６、ｈ７的_基本偏差_相同____公差___不同。ｆ７、ｇ７、ｈ７的____公差___相同___基本偏差___不同。
33) ｐ６、ｐ７、ｐ８的基本偏差为__下偏差_偏差，其数值__相同___。
34) 已知Φ２５ｐ８的基本偏差为＋０．０２２ｍｍ，则Φ２５Ｐ８的极限偏差为__0.055__，（ＩＴ８＝０．０３３ｍ，ＩＴ７＝０．０２１ｍｍ）。
35) 已知Φ４０Ｈ７（ 　 ）／ｇ６（ ）Φ４０ｇ７的极限偏差为__—0.009、__、 —0.034 。
36) 给出形状或位置公差要求的要素称为___被测___要素，用于确定被测要素方向或位置的要素称为___基准___要素，用于确定被测要素变动量的要素称为__理想___要素。
37) 最小条件要求被测实际要素对其理想要素的__最大变动量__为最小。
38) 量规通规的公差由___制造___公差和___磨损__公差两部分组成
39) 对于平键和半圆键，键和键槽宽配合采用___基轴制_制，共有三种配合，它们分别是_较松连接；一般连接；较紧连接__。
40) 在螺纹的互换中可以综合用_螺纹中径公差_控制_螺纹实际中径误差，__螺距误差和_牙型半角误差_。
41) 对于平键连接，需要检测的项目有： 键宽； 轴槽和轮毂槽宽；槽深；槽的对称度。
42）花键连接是通过 花键轴 和 花键孔 作为连接件传递扭矩和轴向位移的。
43) 螺纹代号Ｍ２０Ｘ２－５ｇ６ｇ－Ｓ的含义为：Ｍ２０Ｘ２_外螺纹公称直径为20 、螺距为2_，５ｇ_外螺纹中径公差代代号_，６ｇ_顶径公差带代号__，Ｓ__旋合长度为短旋合_。
44）螺距是指相邻两牙在 中径线 上对应两点间的轴向距离。
45）矩形花键连接的结合面有三个，即 大径结合面、小径结合面、和键侧结合面 。
46) 尺寸链由_封闭环__和__组成环__组成。
47) 组成环包含___增环____和_____减环 。
48）矩形花键的定心方式有三种： 大径定心、小径定心、键宽定心 。
49) 随封闭环的尺寸增大而减小的组成环称为___减环_____。
50) 封闭环的基本尺寸等于所有____增环_____的基本尺寸之和减去所有__减环__的基本尺寸之和。
51）评定长度是指 评定表面粗糙度所需的一段长度 ，它可以包含几个 一个或几个取样长度
圆度的公差带形状是 在同一正截面上，半径公差值为t的两同心圆 ，
圆柱度的公差带形状是 半径差为公差值t的两同轴圆柱面之间的区域。 。
52）圆柱度和径向全跳动公差带相同点是¾形状相同，不同点是¾径向全跳动的轴线与基准轴线同轴，而圆柱度的公差的轴线是浮动的。¾。
53）尺寸链封闭环的含义是¾在装配中或加工过程最后自然形成的一环¾  。
54）光滑工件尺寸检验标准中规定，验收极限应从被检验零件的 最大实体或最小实体 尺寸向 公差带内 移动一个安全裕度A。
55）常用尺寸段的标准公差的大小，随基本尺寸的增大而¾增大¾，随公差等级的提高而¾¾减小¾¾。
56)单一要素的包容原则使用符号_____________，并注于___被测要素的尺寸极限偏差或公差带代号后______，当要素处于最大实体状态时，其形状公差等_______最大变动量
______0___________。
（137空）

二、选择题
1.对某一尺寸进行系列测量得到一列测得值，测量精度明显受到环境温度的影响．此温度误差为 A
Ａ、系统误差
Ｂ、随机误差
Ｃ、粗大误差
2.绝对误差与真值之比叫 A
Ａ、相对误差
Ｂ、极限误差
Ｃ、剩余误差
3.一列测得值中有一测得值为２９．９６５ｍｍ，在进行数据处理时，若保留四位有效数字，则该值可取成 _ B __ｍｍ
Ａ、２９．９６
Ｂ、２９．９７
Ｃ、３０．００
4. 公称尺寸为１００ｍｍ的量块，若其实际尺寸为１００．００１ｍｍ，用此量块作为测量的基准件，将产生０．００１ｍｍ的测量误差，此误差性质是_B__。
Ａ、随机误差
Ｂ、系统误差
Ｃ、粗大误差
5.公差带相对于零线的位置反映了配合的 A
Ａ、松紧程度
Ｂ、精确程度　
Ｃ、松紧变化的程度
6.作用尺寸是存在于__A___，某一实际轴或孔的作用尺寸是唯一的
Ａ、实际轴或孔上的理想参数
Ｂ、理想轴或孔上的实际参数
Ｃ、实际轴或孔上的实际参数
Ｄ、理想轴或孔上的理想参数
7.___A__最大实体尺寸是控制其作用尺寸的
Ａ、孔和轴的
Ｂ、孔的　　
Ｃ、轴的
8.__A___最小实体尺寸是控制其实际尺寸的
Ａ、孔和轴的
Ｂ、孔的
Ｃ、轴的
9.___A____是表示过渡配合松紧变化程度的特征值，设计时应根据零件的使用要求来规定这两个极限值。
 Ａ、最大间隙和最大过盈
 Ｂ、最大间隙和最小过盈　　　　
 Ｃ、最大过盈和最小间隙

10.基孔制是基本偏差为一定孔的公差带，与不同__A___轴的公差带形成各种配合的一种制度
Ａ、基本偏差的
Ｂ、基本尺寸的
Ｃ、实际偏差的
11.设置基本偏差的目的是将__A___加以标准化，以满足各种配合性质的需要。
Ａ、公差带相对于零线的位置
Ｂ、公差带的大小
Ｃ、各种配合
12.公差与配合标准的应用，主要是对配合的种类，基准制和公差等级进行合理的选择。选择的顺序应该是：___A__。
 Ａ、基准制、公差等级、配合种类
 Ｂ、配合种类、基准制、公差等级
 Ｃ、公差等级、基准制、配合种类　　
 Ｄ、公差等级、配合种类、基准制
13.__B___为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度
 Ａ、基轴制是实际偏差
 Ｂ、基轴制是基本偏差
 Ｃ、基孔制是实际偏差
Ｄ、基孔制是基本偏差
14.要保证普通螺纹结合的互换性，必须使实际螺纹的__A__不能超出最大实体牙型的中径
Ａ、作用中径
Ｂ、单一中径
Ｃ、中径
15.) 要保证普通螺纹结合的互换性，必须使实际螺纹上__A___不能超出最小实体牙型的中径
 Ａ、作用中径 Ａ、作用中径 Ａ、作用中径
 Ｂ、单一中径
 Ｃ、中径
16.标准对平健的键宽尺寸ｂ规定有__A___公差带
 Ａ、一种
 Ｂ、二种
Ｃ、三种
17.平键联结中宽度尺寸ｂ的不同配合是依靠改变__A___公差带的位置来获得
 Ａ、轴槽和轮毂槽宽度
Ｂ、键宽
 Ｃ、轴槽宽度
 Ｄ、轮毂槽宽度
18.平键的___A__是配合尺寸
 Ａ、键宽和槽宽
Ｂ、键高和槽深
Ｃ、键长和槽长
19.当基本要求是保证足够的强度和传递较大的扭矩，而对定心精度要求不高时，宜采用__A___。
Ａ、键宽定心
Ｂ、外径定心
Ｃ、内径定心

20.配合是__A___相同的孔与轴的结合
 Ａ、基本尺寸
Ｂ、实际尺寸
Ｃ、作用尺寸
Ｄ、实效尺寸
21.标准公差值与___A__有关
 Ａ、基本尺寸和公差等级
 Ｂ、基本尺寸和基本偏差
 Ｃ、公差等级和配合性质
 Ｄ、基本偏差和配合性质
22.对于实际的孔和轴，用最大实体尺寸限制其__A___，使配合结果不至于超过预定的
  Ａ、作用尺寸，最紧程度
 Ｂ、实际尺寸，最紧程度
 Ｃ、实际尺寸，最松程度
 Ｄ、作用尺寸，最松程度
23.) 对于实际的孔或轴，用__A___限制其实际尺寸，使配合结果不至于超过预定的_____。
  Ａ、最小实体尺寸，最松程度
  Ｂ、最小实体尺寸，最紧程度
 Ｃ、最大实体尺寸，最紧程度
 Ｄ、最大实体尺寸，最松程序
24.基本偏差代号为Ｐ（ｐ）的公差带与基准件的公差带可形成__A___。
 Ａ、过渡或过盈配合
 Ｂ、过渡配合
Ｃ、过盈配合
Ｄ、间隙配合
25.在光滑圆柱体配合中，基准制的选择___A__。
Ａ、不考虑使用要求
Ｂ、主要从使用要求上考虑
Ｃ、就是根据使用要求进行选择
26.最大实体尺寸是__A___的统称
 Ａ、孔的最小极限尺寸和轴的最小极限尺寸
Ｂ、孔的最大极限尺寸和轴的最大极限尺寸
 Ｃ、轴的最小极限尺寸和孔的最大极限尺寸
  Ｄ、轴的最大极限尺寸和孔的最小极限尺寸
27.螺纹公差带是以__D___的牙型公差带
 Ａ、基本牙型的轮廓为零线
Ｂ、中径线为零线
Ｃ、大径线为零线　　　　
Ｄ、小径线为零线
28.__A___是内螺纹的公称直径
Ａ、内螺纹大径的基本尺寸　　
  Ｂ、内螺纹中径的基本尺寸
  Ｃ、内螺纹小径的基本尺寸

29.) Ｍ２０×２－７ｈ/６ｈ－Ｌ，此螺纹标注中６ｈ为 D
 Ａ、外螺纹大径公差带代号
 Ｂ、内螺纹中公差带代号
 Ｃ、外螺纹小径公差带代号
Ｄ、外螺纹中径公差带代号
30.螺纹公差带一般以___A__作为中等精度
Ａ、中等旋合长度下的６级公差
Ｂ、短旋合长度下的６级公差
Ｃ、短旋合长度下的７级公差　　　　
Ｄ、中等旋合长度下的７级公差
31.Ｍ２０×２－７ｈ/６ｈ－Ｌ。此螺纹为__A___。
Ａ、公制细牙普通螺纹
Ｂ、公制粗牙普通螺纹
Ｃ、英制螺纹

32.比较相同尺寸的精度，取决于 B
Ａ、偏差值的大
Ｂ、公差值的大小
Ｃ、基本偏差值的大小
33.配合精度高，表明 D
Ａ、Ｘ或Ｙ值小
Ｂ、轴的公差值大于孔的公差值
Ｃ、轴的公差值小于孔的公差值
 Ｄ、轴、孔公差值之和小
34.) 在单键联接中，主要配合参数是 D
 Ａ、键宽
Ｂ、键长
Ｃ、键高
Ｄ、键宽和槽宽
35.在平键的联接中，轴槽采用的是__B___配合
Ａ、基孔制
Ｂ、基轴制
Ｃ、非基准制
36.在平键联接中，轮廓槽采用的是__B___配合。
Ａ、基孔制
Ｂ、基轴制
Ｃ、非基准制
37. 花键联结一般选择基准制为 A
Ａ、基孔制
Ｂ、基轴制
Ｃ、混合制　
38.螺纹牙型半角是指在螺纹牙型上 B
Ａ、相邻两牙侧间的夹角
Ｂ、牙侧与螺纹轴线的垂线间的夹角
Ｃ、牙侧与牙型角平分线间的夹角

39.已知封闭环的基本尺寸、公差和各组成环的基本尺寸，求解各组成环的公差，这类问题称为__A___。
Ａ、反计算问题
Ｂ、正计算问题
Ｃ、中间计算问题
40.中间计算主要用于 A
Ａ、工艺设计
Ｂ、产品设计
Ｃ、求工序间的加工余量
41.在零件尺寸链中，应选择__A___尺寸作为封闭环。
Ａ、最不重要的
Ｂ、最重要的
Ｃ、不太重要的
42.在装配尺寸链中，封闭环的公差往往体现了机器或部件的精度，因此在设计中应使形成此封闭环的尺寸链的环数__A___。 各增环的最大极限尺寸之和减去_____，即为封闭环的最大极限尺寸
Ａ、越小越好
Ｂ、多少无宜
 Ｃ、越多越好
43.各增环的最大极限尺寸之和减去__A___，即为封闭环的最大极限尺寸
Ａ、各减环的最小极限尺寸之和
Ｂ、各增环的最小极限尺寸之和
Ｃ、各减环的最大极限尺寸之和
44.封闭环的基本尺寸等于___C__。
 Ａ、所有增环的基本尺寸之和
 Ｂ、所有减环的基本尺寸之和
 Ｃ、所有增环的基本尺寸之和减去所有减环的基本尺寸之和
 Ｄ、所有减环的基本尺寸之和减去所有增环的基本尺寸之和
45.评定参数__C___更能充分反应被测表面的实际情况
Ａ、轮廓的最大高度
Ｂ、微观不平度十点高度
Ｃ、轮廓算术平均偏差　　
Ｄ、轮廓的支承长度率
46.表面粗糙度的基本评定参数是 B
Ａ、Ｓm
Ｂ、Ｒa
Ｃ、ｔp
Ｄ、Ｓ
47.基本评定参数是依照__B___来测定工件表面粗糙度的
Ａ、波距
Ｂ、波高
Ｃ、波度
Ｄ、波纹
48.形状误差的评定准则应当符合__C___。
Ａ、公差原则
Ｂ、包容原则
Ｃ、最小条件
Ｄ、相关原则
49.若某平面的平面度误差为０．０５ｍｍ，则其__D___误差一定不大于０．００５ｍｍ
Ａ、平行度
Ｂ、位置度
Ｃ、对称度
Ｄ、直线度
50.同轴度公差属于_B____。
 Ａ、形状公差
Ｂ、定位公差
Ｃ、定向公差
Ｄ、跳动公差
51.__B___公差的公差带形状是唯一的
Ａ、直线度
Ｂ、同轴度
Ｃ、垂直度
Ｄ、平行度
52.形位公差的公差带通常有_C____要素
Ａ、两个　　
Ｂ、五个
Ｃ、四个
Ｄ、三个
53.公差原则是指 D
Ａ、确定公差值大小的原则　
Ｂ、制定公差与配合标淮的原则
 Ｃ、形状公差与位置公差的关系
 Ｄ、尺寸公差与形位公差的关系
54.某轴线对基准中心平面的对称度公差值为０．１ｍｍ，则该轴线对基准中心平面的允许偏离量为___A_。
 Ａ、０．１ｍｍ
 Ｂ、０．０５ｍｍ
 Ｃ、０．２ｍｍ
 Ｄ、φ０．１ｍｍ
55.跳动公差是以__C___来定义的形位公差项目
Ａ、轴线
Ｂ、圆柱
Ｃ、测量
Ｄ、端面
56.位置误差按其特征分为___A__类误差
Ａ、三　
Ｂ、五
Ｃ、二
Ｄ、四
57.形状误差一般说来__B__位置公差
Ａ、大于
Ｂ、小于
Ｃ、等于
58.对于形位公差，基准要素的体现通常采用__D___法
Ａ、直接
Ｂ、分析
Ｃ、目标
Ｄ、摸拟
59.一般说来，在选择基准时，基准要素要比被测要素的精度 B
Ａ、低
Ｂ、高
Ｃ、相同
60.在建立基准时，基准与基准要素之间的联系应遵守 C
Ａ、公差原则
Ｂ、独立原则
Ｃ、最小条件
Ｄ、包容原则
61.光滑极限量规是检验孔、轴的尺寸公差和形状公差之间的关系采用__D____的零件
Ａ、独立原则
Ｂ、相关原则
Ｃ、最大实体原则
Ｄ、包容原则
62.光滑极限量规通规的设计尺寸应为工件的__ C
Ａ、最大极限尺寸
Ｂ、最小极限尺寸
Ｃ、最大实体尺寸
Ｄ、最小实体尺寸
63.光滑极限量规止规的设计尺寸应为工件的 D
Ａ、最大极限尺寸
Ｂ、最小极限尺寸
Ｃ、最大实体尺寸
Ｄ、最小实体尺寸
64.为了延长量规的使用寿命，国标除规定量规的制造公差外，对__D____还规定了磨损公差
Ａ、工作量规
Ｂ、验收量量规
Ｃ、校对量规
Ｄ、通规
65.极限量规的通规是用来控制工件的 D
Ａ、最大极限尺寸
Ｂ、最小极限尺寸
Ｃ、最大实体尺寸
Ｄ、作用尺寸
66.极限量规的止规是用来控制工件的 C
 Ａ、最大极限尺寸
Ｂ、最小极限尺寸
 Ｃ、实际尺寸
Ｄ、作用尺寸
67.用符合光滑极限量规标准的量规检验工件时，如有争议，使用的通规尺寸应更接近 D
Ａ、工件最大极限尺寸
Ｂ、工件的最小极限尺寸
Ｃ、工件的最小实体尺寸
Ｄ、工件的最大实体尺寸
68用符合光滑极限量规标准的量规检验工件时，如有争议，使用的止规尺寸应接近___D___。
Ａ、工件的最小极限尺寸
Ｂ、工件的最大极限尺
Ｃ、工件的最大实体尺寸
 Ｄ、工件的最小实体尺寸
69.符合极限尺寸判断原则的通规的测量面应设计成 B
Ａ、与孔或轴形状相对应的不完整表面
Ｂ、与孔或轴形状相对应的完整表面
Ｃ、与孔或轴形状相对应的不完整表面或完整表面均可
Ｄ、传递侧隙的合理性
70.符合极限尺寸判断原则的止规的测量面应设计成 B
Ａ、与孔或轴形状相对应的完整表面　　
Ｂ、与孔或轴形状相对应的不完整表面　　　　
Ｃ、与孔或轴形状相对应的完整表面或不完整表面均可
71) 光滑极限量规通规的设计尺寸应为工件的___C___。
Ａ、最大极限尺寸 Ｂ、最小极限尺寸 Ｃ、最大实体尺寸 Ｄ、最小实体尺寸
72) 光滑极限量规止规的设计尺寸应为工件的___D___。
Ａ、最大极限尺寸 Ｂ、最小极限尺寸 Ｃ、最大实体尺寸 Ｄ、最小实体尺寸
73、下列那一项是把尺寸链按应用场合分类的（ C ）
A 直线尺寸链 B 平面尺寸链 C装配尺寸链 D 空间尺寸链
74、下列几何参数误差对圆锥互换性影响不大的是（ D ）
A 直径误差 B圆锥角误差 C 圆锥形状误差 D圆锥长度误差
75、下列几何参数中（A ）是内螺纹的公称直径。
A 、D B 、D1 C、D2 D、D2s
76、影响螺纹互换性的主要参数是（ B ）
A大径 B中径 C小径 D旋合长度
77、在标注M10×1LH-6g-10中，6g是指（ C ）
A螺距 B 粗牙型 C 外螺纹中径和顶径公差带代号 D 旋合长度
A2
A1

78、 如右图所示，为某尺寸链线图，图中A0
A0
A3
A4
为封闭环，其余为组成环，那么其中减环
（ C ）A、A1 B、A2 C、A3 D、A0

79、间隙配合中的最大间隙Xmax=（ A ）
A、ES-ei B、EI-es C、ei-ES D、es-EI
80、某一孔的公差值T=（ C ）
A、ES B、EI C、ES-EI D、EI-ES
81、某一孔、轴配合公差带代号为φ30H8/h7，则该配合属（ B ）
A过度配合 B间隙配合 C过盈配合 D含有间隙的过度配合
82、行位公差特征符号◎表示（ A ）
A 同轴度 B 圆度 C圆跳动 D全跳动
83、基本偏差代号f 的基本偏差为___C______。
A．ES B．EI C．es D．ei
84、____A_____的绝对值和符号以不可预知的方式变化，但具有统计的规律性。
A．随机误差 B．粗大误差
C．定值系统误差 D．变值系统误差
85、某一孔、轴配合公差带代号为φ30H8/h7，则该配合属（ B ）
A过度配合 B间隙配合 C过盈配合 D含有间隙的过度配合
86、含有_____D____的测量值可以予以修正。
A．已定系统误 B．未定系统误差
C．随机误差 D．粗大误差
87．一般配合尺寸的公差等级范围大致为 C 。
A.IT1 ~ IT7; B.IT2 ~ IT5;
C.IT5 ~ IT13; D.IT8 ~IT14
88．基本偏差为m的轴的公差带与基准孔H的公差带形成 D 。
A.间隙配合; B.过盈配合;
C.过渡配合; D.过渡配合或过盈配合
89．若轴的尺寸合格，孔的尺寸不合格，则装配以后的结合 C 。
A.是合用的，孔、轴均有互换性
B.是合用的，孔、轴均无互换性
C.可能是合用的，孔、轴均无互换性
D.可能是合用的，轴有互换性，孔无互换性
90、下列孔、轴配合中，应选过渡配合的有（ D  ）。
A．高温下工作，零件变形大
B．工作时有相对运动
C．工作时要传递较大的力，且不附加紧固件
 D．既要求对中，又要拆卸方便
91、下列孔轴配合中选用不当的有（  C ）。
   A．H8/u8  B．H6/g5  C．G6/h7   D．H7/k6
92.精度是表示测量结果中__D___影响的程度
Ａ、系统误差大小
Ｂ、随机误差大小
Ｃ、粗大误差大小
D、系统误差大小和随即误差大小
93.实际尺寸是具体零件上__A___尺寸的测得值
Ａ、某一位置的
Ｂ、整个表面的
Ｃ、部分表面的
94.车间生产中评定表面粗糙度最常用的方法是 D
Ａ、光切法Ｂ、针描法Ｃ、干涉法Ｄ、比较法
95.在公差原则中，实效尺寸是__D___综合形成的
Ａ、最小实体尺寸与形位误差
Ｂ、最大实体尺寸和形位公差
Ｃ、最大实体尺寸和形位误差
Ｄ、最小实体尺寸与形位公差
判断题:
1)实际尺寸就是真实的尺寸，简称真值。（f）
2)量块按等使用时，量块的工件尺寸既包含制造误差，也包含检定量块的测量误差（f）
3)同一公差等级的孔和轴的标准公差数值一定相等。（f）
4)某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。（t）
5)零件的实际尺寸越接近其基本尺寸就越好。（f）
6)公差是极限尺寸代数差的绝对值。（t）
7)φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同（t）
8)实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。（f）
9)公差可以说是允许零件尺寸的最大偏差。（f）
10)间隙配合不能应用于孔与轴相对固定的联结中（t）
11)某基孔制配合，孔的公差为２７微米，最大间隙为１３微米，则该配合一定是过渡配合。（t）
12)尺寸公差大的一定比尺寸公差小的公差等级低。（f）
13)孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。（t）
14)偏差可为正、负或零值，而公差为正值。（t）
15)因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。（f）
16)数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。（f）
17)配合公差越大，则配合越松。（f）
18)一般来讲，φ50 F6比φ50 p6难加工。（t）
19)φ80 H8/t7 和φ80 T8/h7的配合性质相同。（t）
20)某尺寸的公差越大，则尺寸精度越低。（t）
21) Φ30 相当于 Φ30.028。（f）
22)某一配合，其配合公差等于孔与轴的尺寸公差之和。（f）
23)最大实体尺寸是孔和轴的最大极限尺寸的总称。（f）
24)公差值可以是正的或负的。（f）
25)实际尺寸等于基本尺寸的零件必定合格。（t）
26)实际尺寸是客观存在的，它就是真值。（f）
27)若已知φ30f7的基本偏差为-0.02mm，则φ30F8的基本偏差一定是+0.02mm。（t）
28)公差带相对于零线的位置，是用基本偏差来确定的。（t）
29)配合公差主要是反映配合的松紧。（t）
30)普通螺纹的中径公差，既包含半角的公差，又包含螺距公差。（t）
31)螺距误差和牙型半角误差，总是使外螺纹的作用中径增大，使内螺纹的作用中径减小。（t）
32)普通螺纹的中径公差，可以同时限制中径、螺距、牙型半角三个参数的误差。（t）
33)平键联结中，键宽与键槽宽的配合采用基轴制。（t）
34)尺寸链是由封闭环和组成环（增环、减环）组成的。（t）
35)尺寸链计算中加工或装配最后获得的尺寸称为封闭环。（t）
36)在零件尺寸链中应选最重要的尺寸作封闭环。（f）
37)建立基准的基本原则是基准应符合最小条件。（t）
38)定位公差带具有确定的位置，但不具有控制被测要素的方向和形状的职能。（f）
39)定向公差带相对于基准有确定的方向，并具有综合控制被测要素的方向和形状的能力。（t）
40)包容原则是控制作用尺寸不超出最大实体边界的公差原则。（f）
41)光滑极限量规不能确定工件的实际尺寸。（t）
42)当通规和止规都能通过被测零件，该零件即是合格品。（f）
43)止规和通规都需规定磨损公差。（f）
44)通规、止规都制造成全形塞规，容易判断零件的合格性。（f）
45)同一批零件的作用尺寸和实效尺寸都是一个变量。（t）
46、公差等级的选用应在保证使用要求的条件下，尽量选择较低的公差等级。（ t ）
47、平键只能传递钮距，不能传递轴向移动。（ f ）
48、孔和轴的配合中总是选基孔制。（ f ）
49、同轴度是形状误差。（ f ）
50、校对量规不需要有磨损储量（ t ）
简答题
简答：
1、写出下列各项用什么符号表示
① 包容要求 ② 最大实体要求 ③最小实体要求 ④可逆要求
2、滚动轴承的内外径公差带的分布有何特点？
滚动轴承是标准件，为了便于互换，轴承内圈与轴采用基孔制配合，外圈采用基轴制配合。轴承外圈单一平面直径的公差带的上偏差为零，与一般基轴制相同，单一平面内径的公差带的上偏差也为零，这与一般基孔制不同。这主要考虑到配合的特殊要求，因为在多数情况下轴承内圈随轴一起转动，二者之间配合必须有一定的过盈，但过盈量又不能太大，以保证拆卸方便，防止内圈应力过大。

3、矩形花键的主要参数有哪些？定心方式有哪几种？哪种方式最常用？为什么？
主要参数：大径、小径、键宽或键槽宽
定心方式：有三种，分别是：大径定心、小径定心、键宽定心
其中小径定心方式最常用，因为小径的精加工工艺简单，小径自身的尺寸误差也比

4、为什么螺纹中径公差为螺纹综合公差？
影响螺纹互换性的主要参数有螺距、牙型半角和中径，而螺距和牙型半角的误差可以通过中径补偿值加以补偿，最终把螺距和牙型半角的误差归结到中径上，所以，螺纹中径公差为螺纹综合公差。

5、作用尺寸与实效尺寸的区别
作用尺寸与实效尺寸的区别
    区别1
    实效尺寸是定值 --- 图样给出了 { 尺寸公差 形位公差 }
    作用尺寸是变量 --- 随尺寸、形位误差而变动 .
    区别 2
    实效尺寸在一批零件中是唯一的，作用尺寸则有很多个 .
    区别 3
    当零件实际尺寸要求处于 MMS 且形位误差达到最大值时 , 作用尺寸 = 实效尺寸
    区别 4
    实效尺寸的作用是控制作用尺寸的边界尺寸

6、取样长度 l
基准线的一段长度，主要清除表面波度对 SR 的影响，一般有 5 个以上的波峰、波谷。
   评定长度 ln
 基准线长度： ln =5l ，评定某表面最短长度。
   基准中线 m
最小二乘中线，算术平均中线

7、滑极限量规的分类
按用途分：工作量规 、验收量规、校对量规
  1工作量规——工人在加工中用它来测工件的。通端：T止端:Z
  2验收量规——检验部门或用户来验收零件的。
  3校对量规——用来校对轴用量规，以发现卡规是否已磨损或变形。
    TT→校通—通量规（通过被测卡规的通端）防止尺寸过小
    TS→校通—损量规（不通过被测卡规的通端）防止尺寸过大
    ZT→校止—通量规（通过被测卡规的通端）防止尺寸过小
    对于孔量规的校对一般用通用量仪来校对。

8、尺寸链的组成与各环的判别
（1）、 组成
    封闭环：加工或装配自然形成的尺寸
    组成环： 增环，某尺寸增大，封闭环增大，某尺寸减小，使封闭环减小；减环，某尺寸增大，封闭环减小，某尺寸减小，使封闭环增大
  （2）、 箭头法区分增减环：与封闭环同向减环，与封闭环反向为增环。

9、包容原则（遵守MMC边界）E
（1） 定义：要求被测实际要素的任意一点，都必须在具有理想形状的包容面内，该理想形状的尺寸为最大实体尺寸。即当被测要素的局部实际尺寸处处加工到最大实体尺寸时，形位误差为零，具有理想形状。
（2） 包容原则的特点
A、 要素的作用尺寸不得超越最大实体尺寸MMS。
B、 实际尺寸不得超越最小实体尺寸LMS 。
按包容原则要求，图样上只给出尺寸公差，但这种公差具有双重职能，即综合控制被测要素的实际尺寸变动量和形状误差的职能。形状误差占尺寸公差的百分比小一些，则允许实际尺寸的变动范围大一些。若实际尺寸处处皆为MMS，则形状误差必须是零，即被测要素应为理想形状。因此，采用包容原则时的尺寸公差，总是一部分被实际尺寸占用，余下部分可被形状误差占用。

10、最大实体要求（遵守最大实体实效边界）
定义：是被测要素或基准要素偏离最大实体状态，而形状、定向、定位公差获得补偿的一种公差原则。
特点：*遵守最大实体实效边界
*要求被测要素的作用尺寸不得超越最大实体实效尺寸，实际尺寸不得超越极限尺寸。

11、
单一中径: 一假想圆柱的直径，该圆柱的母线通过螺纹牙型上的沟槽宽度等于二分之一基本螺距的地方。
螺距P：相邻两牙中径线上对应点间的轴向距离。
导程L：同一螺旋线上相邻两牙中径线上对应点间的轴向距离。
12、解释下列标记的含义（14分）
（1）螺纹：（a）M24×2-5H6H-L
（b）M30-6H/6g
(2) 矩形花键 6×28H7/f7×23H10/a11×7H11/d10
13、偏差和公差的区别
偏差是从零线起计算的，是指相对于基本尺寸的偏离量，从数值上看，偏差可以为正值、负值、或零；而公差是允许的尺寸的变化量，代表加工精度的要求，由于加工误差不可避免，故公差值不能为零。从作用上看，极限偏差用于限制实际偏差，它代表公差带的位置，影响配合松紧；而公差用于限制尺寸误差，它代表公差带的大小，影响配合精度。从工艺上看，偏差取决于机床的调整，而公差反映尺寸制造精度。对单个零件，只能测出尺寸的实际偏差，而对数量足够过的一批零件，才能确定尺寸误差。

14、基准制的选择原则
基准制的选择主要是从经济方面考虑，同时间兼顾到功能、结构、工艺条件和其他方面的要求。一般优先选择基孔制。但是在有些情况下由于结构和原材料的原因选择基轴制更适宜。基轴制一般用于以下情况：
（1）由冷拉棒材制造的零件，其配合表面不经切削加工。
（2）与标准件相配合的轴或孔，应以标准件为基准件来选择基准制。
（3）同一根轴与几个零件孔配合，且有不同配合性质。

15、量规的通规和止规按工件的哪个实体尺寸制造？各控制工件的哪个极限尺寸？
通规按照被测件的最大实体尺寸制造，止规按照最小实体尺寸制造。
通规控制工件的作用尺寸，止规控制工件的实际尺寸的

16、表面粗糙度的含义是什么，对零件的使用性能有哪些影响。
表面粗糙度是表征零件表面在加工后形成的由较小间距的峰谷组成的微观几何形状特性的。表面粗糙度值越小，表面越光滑。
表面粗糙度使零件的耐磨性、强度、抗蚀性等性能有所降低，还会影响到配合性质的稳定性。此外，表面粗糙度对工件的接触钢度、密封性、产品外观及表面反射能力都有显著的影响。

计算与作图题
1．改正图2-7中各项形位公差标注上的错误（不得改变形位公差项目）。

2．试将下列技术要求标注在图2-17上。
（1）φd圆柱面的尺寸为φ30 0 -0.025 mm，采用包容要求，φD圆柱面的尺寸为φ50 0 -0.039 mm，采用独立原则。
（2）φd表面粗糙度的最大允许值为Ra =1.25μm，φD表面粗
