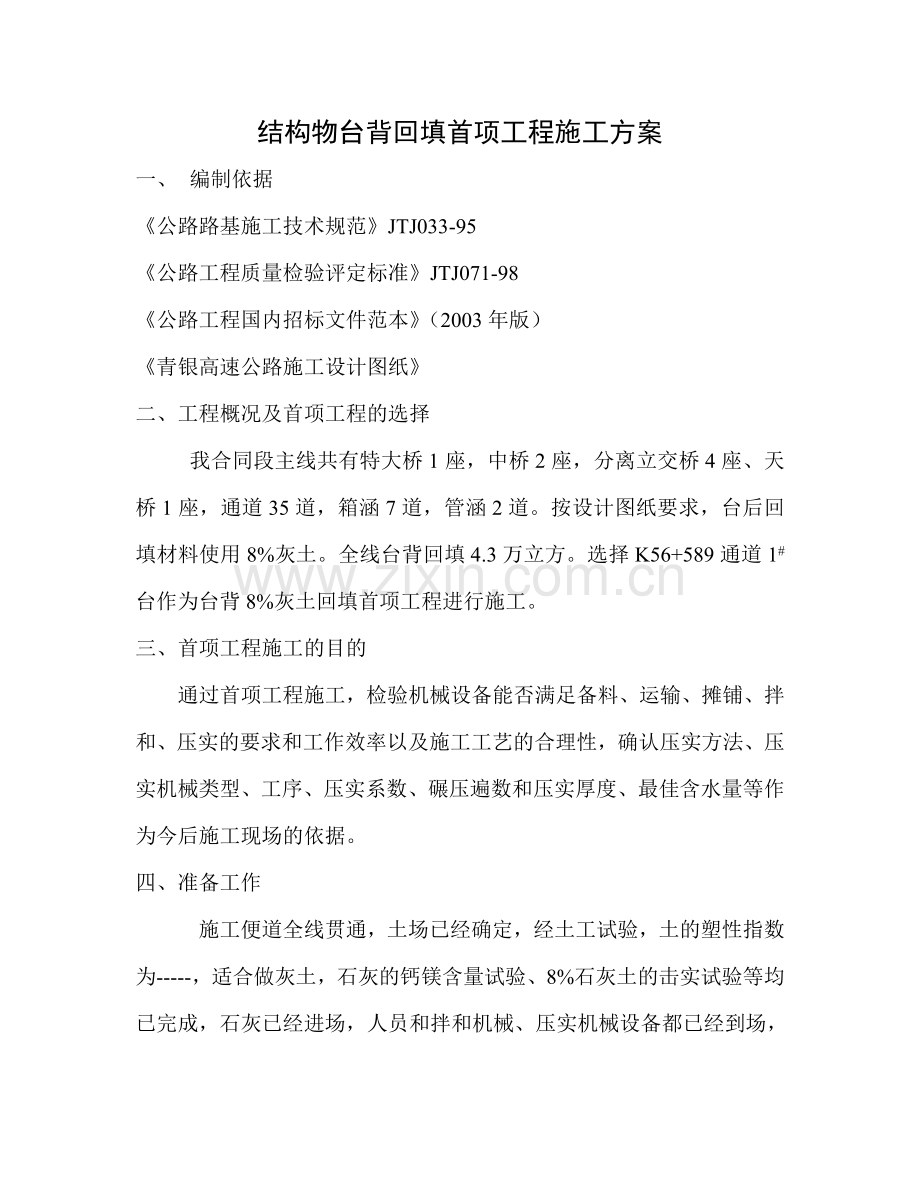

结构物台背回填首项工程施工方案
一、 编制依据
《公路路基施工技术规范》JTJ033-95
《公路工程质量检验评定标准》JTJ071-98
《公路工程国内招标文件范本》（2003年版）
《青银高速公路施工设计图纸》
二、工程概况及首项工程的选择
我合同段主线共有特大桥1座，中桥2座，分离立交桥4座、天桥1座，通道35道，箱涵7道，管涵2道。按设计图纸要求，台后回填材料使用8%灰土。全线台背回填4.3万立方。选择K56+589通道1#台作为台背8%灰土回填首项工程进行施工。
三、首项工程施工的目的
通过首项工程施工，检验机械设备能否满足备料、运输、摊铺、拌和、压实的要求和工作效率以及施工工艺的合理性，确认压实方法、压实机械类型、工序、压实系数、碾压遍数和压实厚度、最佳含水量等作为今后施工现场的依据。
四、准备工作
施工便道全线贯通，土场已经确定，经土工试验，土的塑性指数为-----，适合做灰土，石灰的钙镁含量试验、8%石灰土的击实试验等均已完成，石灰已经进场，人员和拌和机械、压实机械设备都已经到场，台背基底经检验压实度在90%以上，具备了进行台背8%石灰土的回填施工。
五、主要机械设备
用于台背回填的主要机械设备有：推土机、挖土机、装载机、压路机、振动夯、蛙式打夯机、自卸汽车及石灰土拌和专用设备。
六、施工方案及工艺
台背回填务必在梁板安装完成并经监理工程师认可后方可进行。台背回填范围内压实度要求由下至上均达到95%。
1、基础回填及台后场地平整
台背回填之前先将桥台基坑回填至原地面标高，这部分属于基坑回填，该部分按基坑回填方法进行，压实度不小于90%。然后清理台背回接触面的淤泥、杂物、软土、松散土等并压实，与路基衔接部位逐层开挖台阶、分层填筑。当压实度在90%以上时方可进行台背灰土回填场地进行清理并且压实。
2、台背回填范围
台背回填顺路线方向长度，顶部为距翼墙尾端不小于台高加2m；底部距基础内缘不小于2m；拱桥台背填土长度不应小于台高的3~4倍；涵洞填土长度每侧不应小于2倍孔径长度。
3、灰土拌和
根据图纸要求，回填材料使用8%的石灰土。采用集中拌和法拌制灰土，拌和场地选择在土场或结构物台背附近进行回填材料配制加工，以便于运输。先将回填材料按试验所确定的土方和石灰体积堆齐码方，然后用铲车或挖掘机配合人工在在集中拌和场地用旋耕犁等翻晒、拌和均匀，灰土的含水量接近最佳含水量再进行回填碾压。
4、摊铺
将拌和好的回填材料用自卸汽车运到结构物台后，然后用人工分层摊铺均匀并将表层平整，施工时用压路机进行碾压的部位每层松铺厚度不宜大于20cm，压实厚度不超过15cm；对于局部压不到边的部分或小构造物无法使用压路机的部位，使用小型压实机具夯实，每层松铺厚度不宜大于15cm。为保证每层的压实厚度不超过15cm，需在台背用红漆标出层数和每层的高度。
5、碾压
工作面较宽时必须使用压路机进行碾压，局部压不到边的部位
可用小型夯实机具夯实。小构造物两侧的回填压实，桥台台背回填与锥坡的填土、压实，应分别同时对称进行。压实度达到95%以上。
6、检测
台背回填范围内的回填压实度不小于95%，采用灌砂法分层检测。检测频率为50m2检测一点，不足50m2时至少检测一点。每点都应合格，否则，作返工处理。
7、构造物上部回填
小构造物上部50cm范围内的压实不得采用重型压路机和振动压路机，应采用手扶式振动夯或手扶式压路机进行，压实度达到95%以上。当顶部填土厚度超过50cm时方可使用重型压路机碾压。
七、质量保证措施
为能更好的控制质量，我部制定了行之有效的质量保证措施。
1、建立科学完整的质量管理体系，制定严格的规章制度和奖惩办法：
（1）经理部成立以经理、项目总工为首的质量管理办公室，负责全面质量管理工作，其成员为项目部各职能科室及施工处负责人。
（2）施工处成立质量管理小组，成员为各工种班组长，负责各自职责范围内的质量控制。
（3）施工处负责人对质量管理办公室负责，各工种班组长对质量小组负责。
（4）项目部实行每月一考评制度，质量办公室成员制定出明确的工作目标和考核指标。
（5）质量小组制定技术交底制度，推行“四清”工作法：施工内容清，工艺方法清，质量标准清，实惩考核标准清。
（6）各工种制定详尽严格的岗位职责和操作规程、严格照章办事。
（7）中心试验室负责工程原材料的检测和控制工作。
2、成立质检小组，对施工过程中发现的问题进行专题研究，取得成果后指导施工。
3、严格工程自检、互检程序，每道工序先由具体操作者进行工序自检后，各工序互检，最后技术人员专检，合格后，报监理工程师验收。
八、安全保证措施
1、工地设专职安全员一名，在项目部安全小组领导下负责职责范围内的安全工作，认真落实“三抓”工作。教育全体施工人员树立安全意识。
2、组长为兼职安全员，负责制定本工种的安全措施，并负责落实工作。
1、 安全员对发现的安全隐患，填安全隐患及整改通知单，发给现场操作人员，予以整改。
2、 现场施工人员及检验人员配备安全帽等必要的安全设施，对有不安全并设醒目标志。
3、 现场设标志，张挂安全标语，严禁非工作人员靠近现场，以防不测。
九、环境保护措施
1、便道洒水，保持湿润，避免过往运土车辆带起尘土污染群众庄稼；
2、施工废水、生活污水不得直接排入农田、耕地、灌溉渠和水库；
3、施工区域、砂石料场在施工期间和完工以后要及时处理；
4、易于引起粉尘的细料或松散料要予以遮盖，运输时用棚布覆盖；
5、各种临时设施和场地，如堆料场、加工厂等在选择地点时，应离开居民区300米以外，而且要设于居民区主要风向的下风处。
6、桥涵施工过程中的废弃物，要在工程完工时即时清除干净，以免堵塞河道和妨碍交通；
7、临时用地不再使用时，要及时进行复耕、绿化。

青银高速公路齐河至夏津段五合同段

8%石灰土台背回填首项工程施工方案

山东省路桥集团有限公司
青银高速公路齐河至夏津段五合同段项目经理部
2004年5月4日
