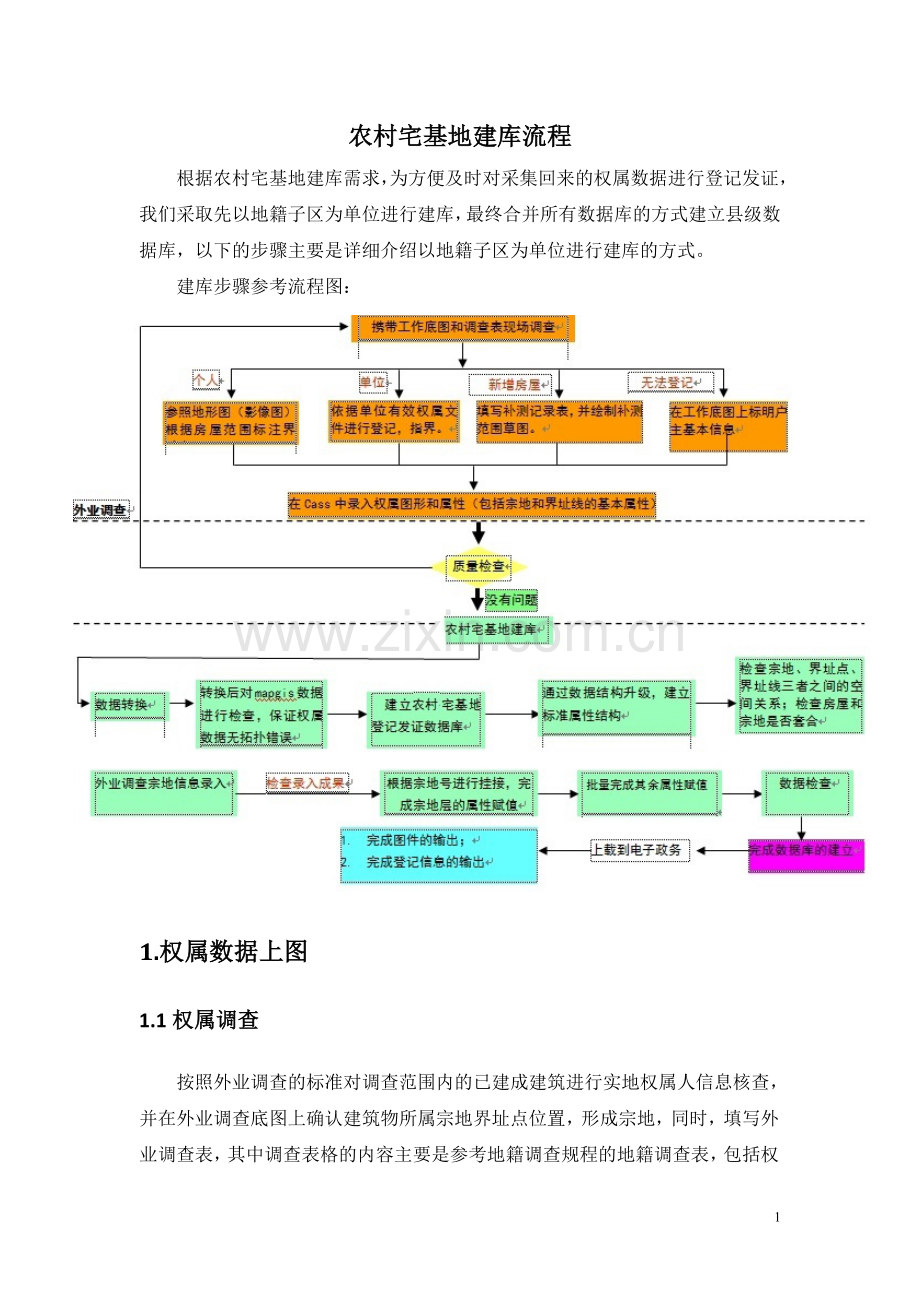

农村宅基地建库流程
根据农村宅基地建库需求，为方便及时对采集回来的权属数据进行登记发证，我们采取先以地籍子区为单位进行建库，最终合并所有数据库的方式建立县级数据库，以下的步骤主要是详细介绍以地籍子区为单位进行建库的方式。
建库步骤参考流程图：

1.权属数据上图
1.1权属调查
按照外业调查的标准对调查范围内的已建成建筑进行实地权属人信息核查，并在外业调查底图上确认建筑物所属宗地界址点位置，形成宗地，同时，填写外业调查表，其中调查表格的内容主要是参考地籍调查规程的地籍调查表，包括权利人信息以及界址线相关信息。

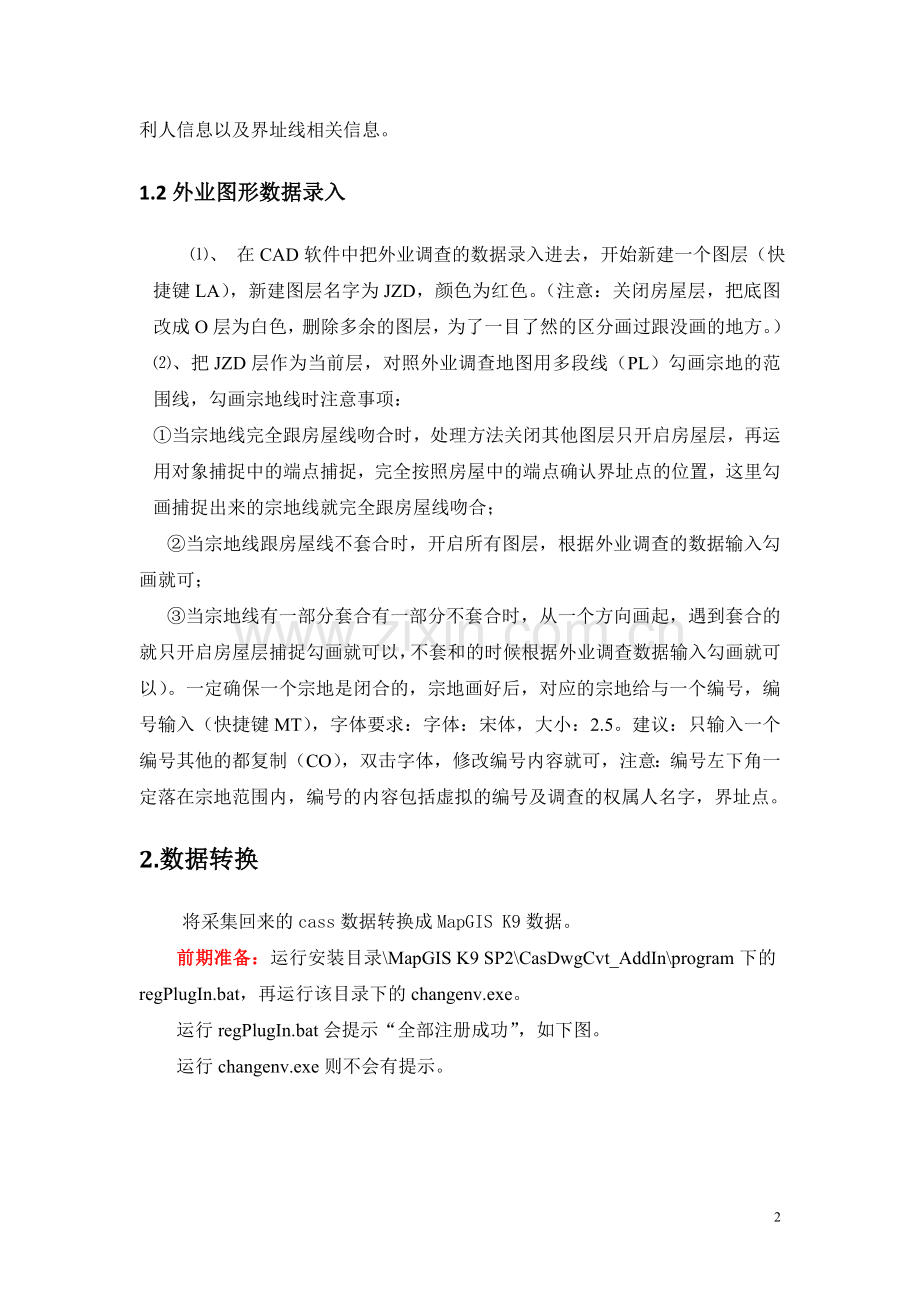

1.2外业图形数据录入
⑴、 在CAD软件中把外业调查的数据录入进去，开始新建一个图层（快捷键LA），新建图层名字为JZD，颜色为红色。（注意：关闭房屋层，把底图改成O层为白色，删除多余的图层，为了一目了然的区分画过跟没画的地方。）
⑵、把JZD层作为当前层，对照外业调查地图用多段线（PL）勾画宗地的范围线，勾画宗地线时注意事项：
①当宗地线完全跟房屋线吻合时，处理方法关闭其他图层只开启房屋层，再运用对象捕捉中的端点捕捉，完全按照房屋中的端点确认界址点的位置，这里勾画捕捉出来的宗地线就完全跟房屋线吻合；
②当宗地线跟房屋线不套合时，开启所有图层，根据外业调查的数据输入勾画就可；
③当宗地线有一部分套合有一部分不套合时，从一个方向画起，遇到套合的就只开启房屋层捕捉勾画就可以，不套和的时候根据外业调查数据输入勾画就可以）。一定确保一个宗地是闭合的，宗地画好后，对应的宗地给与一个编号，编号输入（快捷键MT），字体要求：字体：宋体，大小：2.5。建议：只输入一个编号其他的都复制（CO），双击字体，修改编号内容就可，注意：编号左下角一定落在宗地范围内，编号的内容包括虚拟的编号及调查的权属人名字，界址点。
2.数据转换
将采集回来的cass数据转换成MapGIS K9数据。
前期准备：运行安装目录\MapGIS K9 SP2\CasDwgCvt_AddIn\program下的regPlugIn.bat，再运行该目录下的changenv.exe。
运行regPlugIn.bat会提示“全部注册成功”，如下图。
运行changenv.exe则不会有提示。

如果是win7系统，则需注意需要用管理员账户（administrator）登录windows系统才能注册成功并使用该功能。如果该账户被禁用，则在计算机管理中修改属性，取消“账户已禁用”前面的勾选项。

如果以上前期准备工作完成后，该功能仍然无法使用，请联系武汉中地数码科技有限公司国土事业部售后，以确定软件狗是否有该功能（一般情况下，2012年8月份以后的软件狗默认提供了该功能模块），热线电话4008809970。
2.1 Cass数据质量准备
在cass中，我们必须对权属数据进行上图以及录入一些必要的属性。
宗地层：宗地号、权利人以及地类这三个属性必须录入，其余属性可以后期在mapgis中进行录入；
界址线：界线类型和界线位置这两个属性必须录入；
同时，我们要保证权属数据在上图的过程中没拓扑错误，首先，必须保证在cass中的宗地线是闭合的，坚决避免下图的错误，
如图所示，左侧的界址线没有封闭，这种情况肯定会导致转换失败。
其次，必须保证房屋线与界址线套合，以免出现下图情况，
其中黑色线是房屋，红线是宗地，这种情况在cass权属数据上图的必须避免。
最后，相邻的界址线，很容易因为在上图的时候没有套和，造成转换后2条界址线不重叠，如下图，
所以，在转换cass数据之前， 我们最好是要求在cass中进行数据检查，尽量减少此类错误，以减少后期建库的工作量。
2.2转换步骤
2.2.1新建数据库
在GDB企业管理器中新建数据库，用于存放转换后的数据。如图，

2.2.2数据转换
点击建库工具箱中的cass转换，
选择转换数据后弹出以下界面，

DWG文件：选择需要转换的dwg格式的数据；
目的数据源：选择第一步中新建的数据库；
转换模板：选择C:\MapGIS K9 SP2\CasDwgCvt_AddIn\Slib\城镇地籍.sut文件。
点击确定即可自动转换成K9格式的数据。
（如果点击“确定”按钮没有反应，请参看【2.数据转换】章节的前期准备）
2.3转换后的数据处理
2.3.1地形数据检查
主要是检查地形要素是否全部转换成功，如果出现某些地形转换没有成功，需重新编辑转换对照编码表（即）再进行转换。
2.3.2权属数据处理
首先检查权属数据的拓扑错误，我们主要是检查界址线的拓扑错误，修改界址线的错误之后，可以通过拓扑成区生成新的宗地层，再使用label与区合并功能完成新宗地层的属性赋值，而界址点我们后期可以在建库软件中重新生成。
使用地图编辑器线编辑下的工具
对界址线进行拓扑检查，
自动剪断线功能可以处理一些线拓扑错误，在处理完毕之后查看是否存在碎线。
注意：在遇到2条相邻界址线没有重叠的情况而必须删除其中一条的时候（如下图），一定要根据房屋层来选择删除其中一条线而千万不能随便的删除一条。

2.3.3房屋注记生成
为方便后期的出图整饰，在转换的时候屏蔽掉了房屋注记，所以需要重新生成新的房屋注记。
首先，以如下同样的2种方式生成房屋结构注记和房屋层数注记：

其次，移动房屋层数注记，使房屋层数注记层处于当前编辑状态，使用通用编辑下的整图变换工具，
，点击该图层内任意注记，1.575560860103

注意：旋转角度一定要为0，不然注记就飞了。
第三步，合并房屋结构注记和房屋层数注记，生成房屋注记，如图，

第四步，注记属性化。
先对房屋注记层新增属性结构，如zj，

接着利用点编辑工具中将注记转换为属性，完成注记属性赋值。
最后，删除一些不必要的注记，如房屋层数为1的可以不显示，需删除此类注记。在通用编辑中选择按属性选择，
，
。输入相应的查询条件后点击确定，此时，选择的注记处于闪烁状态，再使用点编辑中的删除点即可删除闪烁的注记。
以上工作即可完成数据转换部分。接下来就是具体的建库工作了。
3.数据建库
3.1新建结合图表和数据字典
可以在67建库软件中建成1:500的结合图表，数据字典可采用二调的数据字典，然后利用数据字典升级工具生成使用权的数据字典。
结合图表可以通过映射导入的方式导入我们新建的数据库，而数据字典则需要我们在GDB中自己导入，如图，
存放在对象类
，注意：导入之后，必须将.WB删除。
3.2新建有矢量库

矢量数据库：选择我们转换数据时数据存放的数据库。
工程目录：数据库的索引文件存放的目录。
专题名称：数据库的名称。
点击确定以后，数据库就会自动建立了
，此时数据库里只有转换过来的数据，但是比如结合图表，行政区，地籍子区等图层是没有内容的，需要通过映射导入的方式进行导入，而界址点可以使用
建库工具下提取界址点功能根据界址线生成界址点。
3.3数据检查
主要是检查界址点界址线宗地层三者的空间一致性，以及宗地和房屋是否套合。
点与线空间一致性检查：检查界址点是否在界址线上。
点与区空间一致性检查：检查界址点是否在宗地边界上。
线跨越区检查：检查界址线是否跨越宗地。
线与区边界空间一致性检查：检查界址线与宗地边界是否套合。
线与点空间一致性检查：检查界址线的端点是否存在界址点。
区边界与线空间一致性检查：检查宗地边界是否有界址线。
区套合区、区跨越区检查：检查房屋是否跨越宗地，宗地是否跨越地籍子区等。
3.4宗地属性录入与挂接
主要是在excel录入宗地的属性并进行挂接。
3.4.1属性录入
首先要保证宗地号是唯一的，在GDB中将宗地的属性导出xls，，再在xls中录入相应的属性。
3.4.2属性录入检查
在录入工作完成后，要安排专人对录入的xls进行检查。主要检查录入的信息和纸质资料信息是否对应，必填字段是否录入等。
3.4.3属性挂接
前提条件：需要有唯一字段进行挂接，如地籍号。（必须保证宗地属性与excel中有一一对应的地籍号）
操作方式：利用建库工具箱—属性处理工具—属性连接功能。
将整理好的excel表格导入至GDB企业管理器中
点击属性连接，如下图，

类1选择导入到GDB中的excel表格，
类2选择需要挂接的图层宗地层，
目的类选择需要挂接的图层宗地层，即类2，
连入字段选择需要挂接的字段，
点击下一步，如下图，

类1和类2的关键字段均选择地籍号，然后点击左上角的“+”按钮，显示关联以后，点击下一步即可完成。这样即完成了宗地层大部分的属性赋值。
3.5属性批量赋值
3.5.1宗地属性赋值
所有权类型、特征码：可利用图层内属性赋值工具统赋为J和C，错误的再手动修改；
所在图幅号：可根据图层间属性赋值工具将结合图表的图幅号赋值到宗地；
地籍号：可使用地籍编号工具自动编号，前提是地籍子区图层不能为空，所有权类型和特征码字段均有值。
3.5.2房屋属性赋值
隶属宗地可通过图层间属性赋值，赋值为宗地层的地籍号；
房屋编号：通过自定义编号进行编号，设置如下图，

3.5.3宗地面积属性赋值
主要是对宗地层的建筑面积、建筑占地面积、建筑密度、建筑容积率、宗地面积、实测面积等字段进行赋值。
宗地面积、实测面积：可直接取值宗地的计算机面积；
建筑面积：该宗地内房屋的建筑面积之和；建筑占地面积：该宗地内房屋的占地面积之和；这2个字段可通过图层间属性赋值的方式取值，如下：

建筑密度=建筑占地面积/实测面积；建筑容积率=建筑面积/实测面积；这2个字段可通过图层内属性赋值的方式取值，如下：

3.5.4界址线属性赋值
系统根据宗地、界址线、界址点三层间的拓扑关系，自动赋值自动地给界址线赋上界址线长度、左宗地籍号、右宗地籍号、起点号、止点号、左宗地指界人、右宗地指界人这些七个属性，要确保宗地数据的地籍号属性字段不为空。
3.5.5界址点属性赋值
界址点编号：根据各地方标准对整库进行界址点重新编号。
坐标值赋值：界址点层的X坐标、Y坐标属性汇总自动赋值。

3.5.6其他属性赋值
要素代码赋值、标识码赋值等。
房屋层调查的要素代码为：1000310300

界址间距=长度+(RAND()-0.5)*0.1
