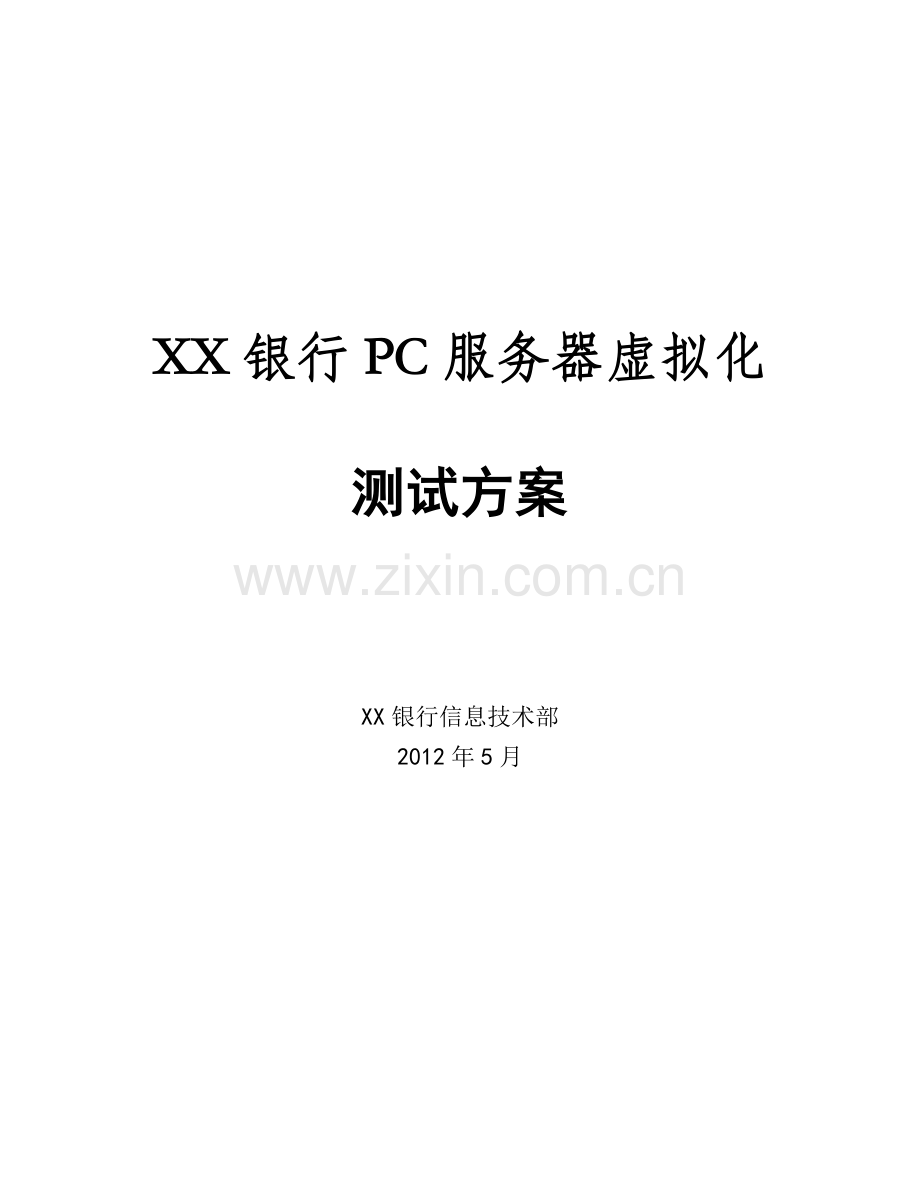

测试方案

XX银行PC服务器虚拟化
测试方案

XX银行信息技术部
2012年5月

虚拟化测试方案
目　录
1 目的 2
2 测试人员及职责 2
2.1 测试人员 2
2.2 职责划分 3
3 测试环境 4
3.1 测试环境拓扑图 4
3.2 测试设备 5
3.2.1 ESX服务器 5
3.2.2 共享磁盘阵列 5
3.2.3 测试相关软件 5
3.2.4 vCenter Server管理服务器 6
4 测试步骤 6
5 详细测试步骤 7
5.1 vCenter Server服务器安装测试场景 7
5.2 vSphere基本功能测试场景 8
5.3 vSphere高级功能测试场景 10

测试方案
1 目的
本文档主要目的是为了更好的规范VMware实施过程中涉及到的功能完整性，特别是高可用性及业务连续性等，对PC服务器虚拟化过程中所涉及到的相关技术进行验证，以检验VMware虚拟架构解决方案的可行性，可靠性及稳定性。本测试方案主要对如下几个方面进行功能性验证。
n 虚拟化服务器，存储及网络（VMware ESX Server）
n 虚拟基础架构的集中管理，自动化和优化（VMware vCenter Server）
n 虚拟化服务器的高可用性 （VMware HA（高可用））
n 虚拟服务器的在线实时迁移 （VMware VMotion（动态迁移））
n 虚拟交换机的配置及使用（VMware vSwitch）
2 测试人员及职责
2.1 测试人员
测试由XX银行与中亦安图公司及相关设备厂商共同完成，提供固定的组织管理人员和工程技术人员与各厂商进行接洽，根据测试计划有步骤地进行测试工作。

2.2 职责划分
参与测试单位
参与人员
职责
XX银行

1. 负责检查测试方案是否符合要求；
2. 负责测试场地，服务器环境，存储环境，网络环境准备；
3. 负责应用环境的准备并提供相关应用模拟工具及数据；
4. 配合厂商设备安装，调试；
5. 检查测试准备工作是否满足测试的要求；
6. 与厂商共同测试；
7. 独立监督测试过程，确认测试记录，测试结果是否真实有效。
虚拟架构集成商-中亦安图

1. 负责编写虚拟架构基本测试方案；
2. 负责VMware虚拟架构软件在服务器上的安装与配置；
3. 负责提供VMware软件产品及相关试用License；
4. 负责确认测试所用设备与VMware产品的兼容性；
5. 负责协调测试过程中VMware相关问题的解决；
6. 负责确认测试步骤符合VMware虚拟架构软件最佳实践规范。
存储厂商

1. 提供XIV和VMware配合的技术支持
3 测试环境
3.1 测试环境拓扑图

3.2 测试设备
3.2.1 ESX服务器
群集名称
物理主机
数量
处理器型号
内存容量
Cluster
lenovo WQ R680 G7
4
Intel E7-4807
128G

3.2.2 共享磁盘阵列
属性
说明
存储类型
光纤SAN
存储控制器数量
2 (冗余)
交换机数量
Number of ports per host per switch
2 (冗余)
2
LUN 大小
1T
VMFS datastores per LUN
1
存储厂商
IBM
产品型号
XIV

3.2.3 测试相关软件
本次测试将会使用到如下软件：
软件产品
软件版本
Patch
VMware VSphere 4.1
4.1.0- 348481

VMware VCenter server 4.1
4.1.0- 345042

VMware VSphere Client4.1
4.1.0-348481

Windows Server 2003（64bit）
企业版

3.2.4 vCenter Server管理服务器
vCenter Server管理服务器采用单独一台虚拟服务器来安装，配置为：2C，4GB内存，60G硬盘空间,操作系统为Windows 2003 R2 64bit企业版,数据库为DB2
4 测试步骤
测试内容一览表
序号
测试项目
测试内容
测试目标
1
vCenter Server服务器安装测试
安装VMware vCenter Server
验证VMware vCenter Server安装
安装VMware vSphere Client
验证VMware vCenter Client安装
2
vSphere基本功能测试
安装ESX Server
验证VMware ESX Server的安装
创建包含多路虚拟CPU的虚拟机测试
验证虚拟服务器支持多路虚拟CPU
安装虚拟机操作系统测试
验证对客户操作系统的支持性
虚拟机上应用安装，配置与访问测试
验证客户应用部署运行的可行性
虚拟机的基本管理功能测试
验证虚拟服务器基本功能
虚拟机克隆和模版功能测试
验证虚拟机的克隆和模版功能
虚拟机快照功能测试
验证虚拟机快照创建和恢复功能
虚拟交换机创建
验证虚拟交换机创建的可行性
多网卡绑定功能测试
验证多网卡的绑定功能，即实现冗余和负载均衡
VLAN功能测试
验证虚拟交换机VLAN功能的可行性，即实现不同网段之间的隔离
存储多路径功能测试
验证存储多路径功能，即实现多路径冗余
3
vSphere高级功能测试
VMware HA（高可用）功能测试
验证VMware HA功能，即在一台主机发生故障时，虚拟机在其他主机上重启
VMware VMotion（动态迁移）功能测试
验证VMware Vmotion功能，即在不影响业务的情况下，动态的把一台虚拟机从一台主机迁移到另外一台主机
VMware Storage VMotion（存储动态迁移）功能测试
验证VMware Storage Vmtion功能，即在不影响业务的情况下。动态的把一台虚拟机从一个VMFS迁移到另外一个VMFS

5 详细测试步骤
5.1 vCenter Server服务器安装测试场景
工作内容说明
实施方法
实验场景
实测结果
安装vCenter Server操作系统
创建新的在虚拟服务器并安装64位Windows 2003操作系统
通过向导创建虚拟机，并安装64位的windows 2003操作系统
完成
安装VCenter Server数据库
Center Server安装过程中需要配置vCenter Server数据库，安装DB2数据库，不推荐使用VCenter Server安装软件自带的SQL Express数据库。
安装DB2数据，创建VC数据库，并配置好ODBC
完成
安装vCenter Server
光驱挂载介质或者把介质复制到操作系统中，开始安装
使用介质通过向导安装vCenter Server
完成
安装VSphere Client
在装有Windows XP/7，2003/2008的物理计算及或虚拟服务器上安装VMware VSphere Client，（软件安装包可以通过浏览器，在已经安装VCenter Server的计算机上，在线下载）
在现有的，基于Windows物理服务器或虚拟服务器上安装VSphere Client
完成

5.2 vSphere基本功能测试场景
工作内容说明
实施方法
实验场景
实测结果
安装ESX Server
图形界面向导的方式安装ESX Server服务器，并配置好管理地址和ESX Server服务器名称
在服务器上安装ESX Server：
1、在安装ESX服务器时配置好主机名称，管理地址不推荐使用DHCP模式
2、调整ESX服务器参数尽量使用vSphere Client连接cCenter Server后进行调整
完成
创建包含多路虚拟CPU的虚拟机测试
通过vSphere Client连接vCenter Server，创建符合实际需求的，包含多路CPU（可创建2路，4路，8路虚拟处理器）的虚拟机
创建完虚拟机后，在关机状态下调整虚拟服务器的硬件参数，虚拟服务器开机时将自动应用。
完成
安装虚拟机操作系统测试
通过vSphere Client连接vCenter Server，创建基于各种操作系统的虚拟服务器（可完美支持包括Windows，Solaris，Linux，BSD等操作系统）。虚拟服务器以文件的形式存放在共享存储上，ESX服务器组成VMware Cluster（群集）后，仅为虚拟服务器提供硬件和网络资源
安装各种操作系统的虚拟机。
1、Windows，Linux等虚拟服务器均支持HA（高可用）及VMotion（动态迁移）等功能；
2、所有虚拟服务器推荐安装VMware Tools工具，以实现高级功能；
完成
虚拟机上应用安装，配置与访问测试
通过vSphere Client连接vCenter Server，以控制台模式，在虚拟服务器上采用与传统一样的方式来安装（可映射光盘镜像或光盘介质），配置应用程序，并进行相应的访问测试
在虚拟服务器上，按照实际需求安装应用软件。
完成
虚拟机的基本管理功能测试
通过vSphere Client连接vCenter Server，进行虚拟服务器的基本管理，如添加，删除虚拟服务器，安装VMware Tools（所有虚拟服务器必须安装此插件，以提高虚拟服务器性能和使用高级功能），配置虚拟服务器，管理Users，Groups，Permissions，和Roles等
1、使用vSphere Client连接vCenter Server管理ESX服务器的各种功能。
2、如果使用VSphere Client连接ESX服务器，将只能创建和管理虚拟服务器，无法使用创建快照，克隆，生成模板等功能
完成
模版功能测试
通过vSphere Client连接vCenter Server，将现有的关闭状态的虚拟服务器，转换或复制为Templates（模板），并通过Templates（模板）部署虚拟服务器，部署过程中可使用不同的策略生成新的虚拟服务器。
使用VSphere Client转换虚拟服务器为模板。
作用：方便部署相同系统的虚拟服务器，可避免重复性工作，并实行标准化系统管理。
完成
虚拟机克隆
通过vSphere Client连接VCenter Server，使用 Clones（克隆）功能，将在线或关机状态下的虚拟服务器复制为一个全新的虚拟服务器（克隆生成的虚拟服务器将与源虚拟服务器所有配置完全相同）
使用VSphere Client克隆任意状态的虚拟服务器。
作用：主要用于为现有在线状态的虚拟服务器进行备份。
注意：克隆过程中如果调整目标虚拟服务器硬件配置，克隆及有可能失败；
完成
虚拟机快照功能测试
使用vSphere Client 连接vCenter Server，为在线或关机状态的虚拟服务器创建Snapshot（快照），Templates（模板）格式的虚拟服务器不可创建快照，并可以使用创建的Snapshot（快照）恢复虚拟服务器。
使用VSphere Client对任意状态的虚拟服务器创建Snapshot（快照）；
作用：便于管理员随时恢复某一状态的虚拟服务器。
完成
虚拟交换机创建
1、通过VSphere Client连接VCenter Server，创建并配置VMkernel交换机（用于实现VMotion等高级功能的必需条件），和为虚拟服务器提供网络通讯资源的VSwitch（交换机）；
2：VMware Cluster（群集）内的ESX服务器上，除VMKernel外的所有VSwitch配置必须完全相同，才能保证HA，VMotion等高级功能条用后，虚拟服务器的网络连接状态完全正常；
3：不同网络连接需求的虚拟服务器通过不同的VSwitch连接物理交换机。
通过VSphere Client连接VCenter Server：
1、在ESX服务器上创建VMKernel虚拟交换机；
2、在ESX服务器上创建VM Network虚拟交换机；
3、为VMkernel和VM Network虚拟交换机绑定网络端口；
完成
多网卡绑定功能测试
通过vSphere Client连接vCenter Server，为一个VSwitch（虚拟交换机）绑定多个物理网络接口，组成NIC Teaming，并通过断开NIC Teaming中的一条链路来验证其功能可靠性。
在正常工作的ESX服务器上，通过拔掉一条属于同一个虚拟交换机的网线，测试网络应用是否会受影响。
作用：保障虚拟交换服务器的工作状态。
完成
VLAN功能测试
通过VSphere Client连接VCenter Server，配置VSwitch（虚拟交换机），并测试VLAN并是否满足网络安全性的要求
1、在一个虚拟交换机下创建多个虚拟VLAN（虚拟端口组），从而让不同的网络需求的虚拟服务器可以通过统一组物理网络端口（虚拟交换机）访问网络。
2、连接物理网络端口的物理交换机端口需要划为VLAN或Trunk模式。
作用：保障不同网络需求的虚拟服务器能正常工作。
完成
存储多路径功能测试
为每台ESX服务器配置2条互为备份的链路连接共享存储，断开其中的一路链路测试多路径
断开ESX服务器上2条互为备份连接共享存储的链路中的一条，查看共享存储是否能正识别。
完成

5.3 vSphere高级功能测试场景
工作内容说明
实施方法
实验场景
实测结果
VMware HA（高可用）功能测试
HA功能必须在VMware Cluster（群集）下的ESX服务器间实现，使用VSphere Client 连接VCenter Server，在配置VMware Cluster（群集）时选中打开HA（高可用）功能，并根据实际需求调整好响应级别后，添加到该VMware Cluster（群集）内的ESX服务器将自动配置HA功能。
当VMware Cluster（群集）下的某台ESX服务器发生硬件故障并无法响应时（重启ESX服务器或拔掉管理网络即可）;
作用：保证位虚拟服务器以最快的速度重启以保证业务的延续性，减少损失。
完成
VMware VMotion（动态迁移）功能测试
使用VSphere Client 连接VCenter Server，将在线状态的虚拟服务器，从VMware Cluster（群集）内的一台ESX 服务器迁移到另一台ESX服务器下，验证VMware VMotion（动态迁移）的功能测试
将某台ESX服务器上的虚拟服务器迁移，在线迁移到群集内的其他ESX服务器上；以对这台ESX服务器进行硬件维护操作。
完成
VMware Storage VMotion（存储动态迁移）功能测试
使用VSphere Client 连接VCenter Server，将在线状态的虚拟服务器文件，从VMware Cluster（群集）内的一个共享VMFS分区迁移到另一个VMware Cluster（群集）内共享VMFS分区内。
将某台共享存储上的所有虚拟服务器文件，在线迁移到群集内的其他共享存储上；
作用：对这台共享存储进行硬件维护操作。
故障：目标ESX服务器可用资源不足时，迁移将失败
完成
