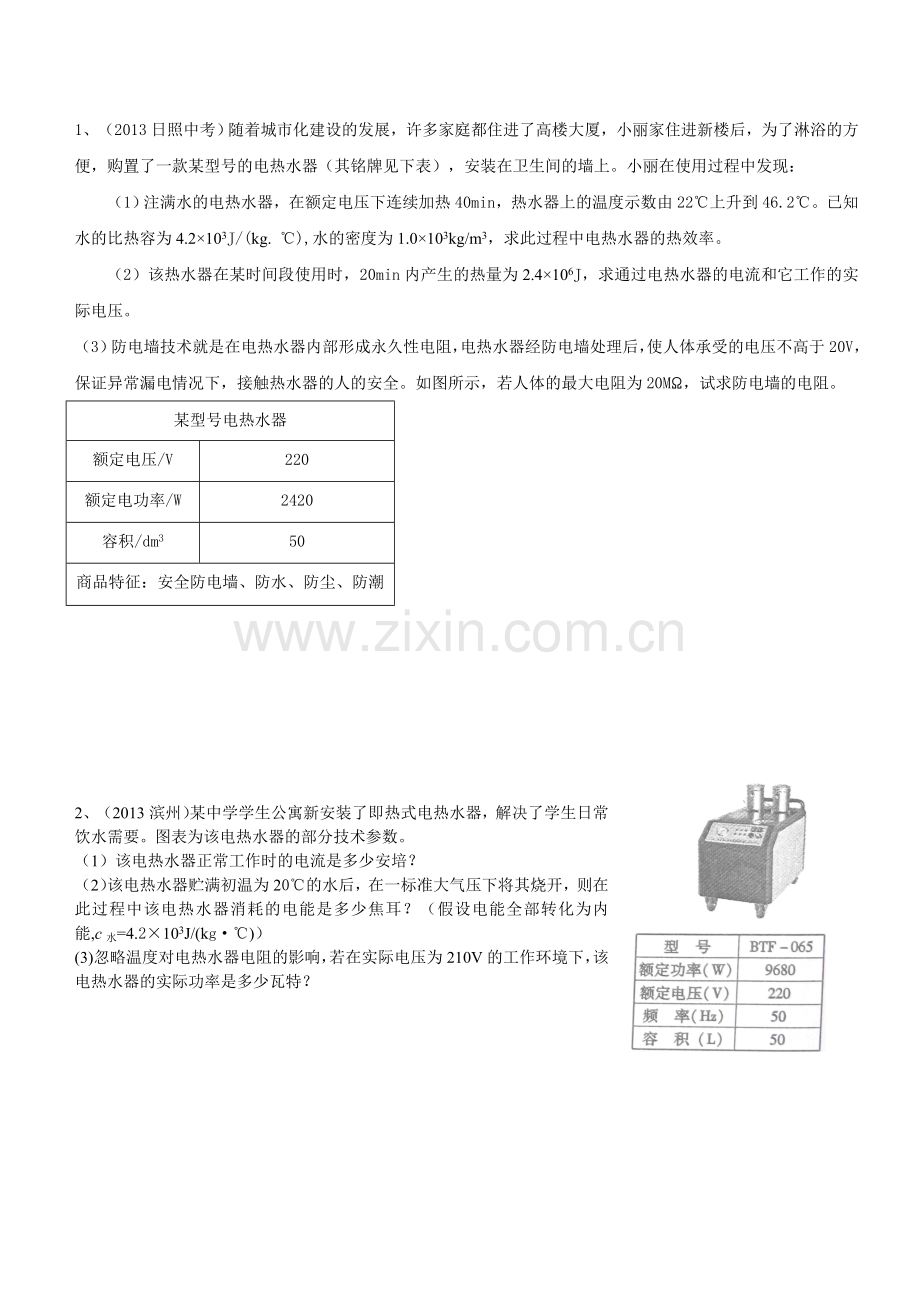

1、（2013日照中考）随着城市化建设的发展，许多家庭都住进了高楼大厦，小丽家住进新楼后，为了淋浴的方便，购置了一款某型号的电热水器（其铭牌见下表），安装在卫生间的墙上。小丽在使用过程中发现：
（1）注满水的电热水器，在额定电压下连续加热40min，热水器上的温度示数由22℃上升到46.2℃。已知水的比热容为4.2×103J/(kg. ℃),水的密度为1.0×103kg/m3，求此过程中电热水器的热效率。
（2）该热水器在某时间段使用时，20min内产生的热量为2.4×106J，求通过电热水器的电流和它工作的实际电压。
（3）防电墙技术就是在电热水器内部形成永久性电阻，电热水器经防电墙处理后，使人体承受的电压不高于20V，保证异常漏电情况下，接触热水器的人的安全。如图所示，若人体的最大电阻为20MΩ，试求防电墙的电阻。
某型号电热水器
额定电压/V
220
额定电功率/W
2420
容积/dm3
50
商品特征：安全防电墙、防水、防尘、防潮

2、（2013滨州）某中学学生公寓新安装了即热式电热水器，解决了学生日常饮水需要。图表为该电热水器的部分技术参数。
（1）该电热水器正常工作时的电流是多少安培？
（2）该电热水器贮满初温为20℃的水后，在一标准大气压下将其烧开，则在此过程中该电热水器消耗的电能是多少焦耳？（假设电能全部转化为内能,c水=4.2×103J/(kg·℃)）
(3)忽略温度对电热水器电阻的影响，若在实际电压为210V的工作环境下，该电热水器的实际功率是多少瓦特？

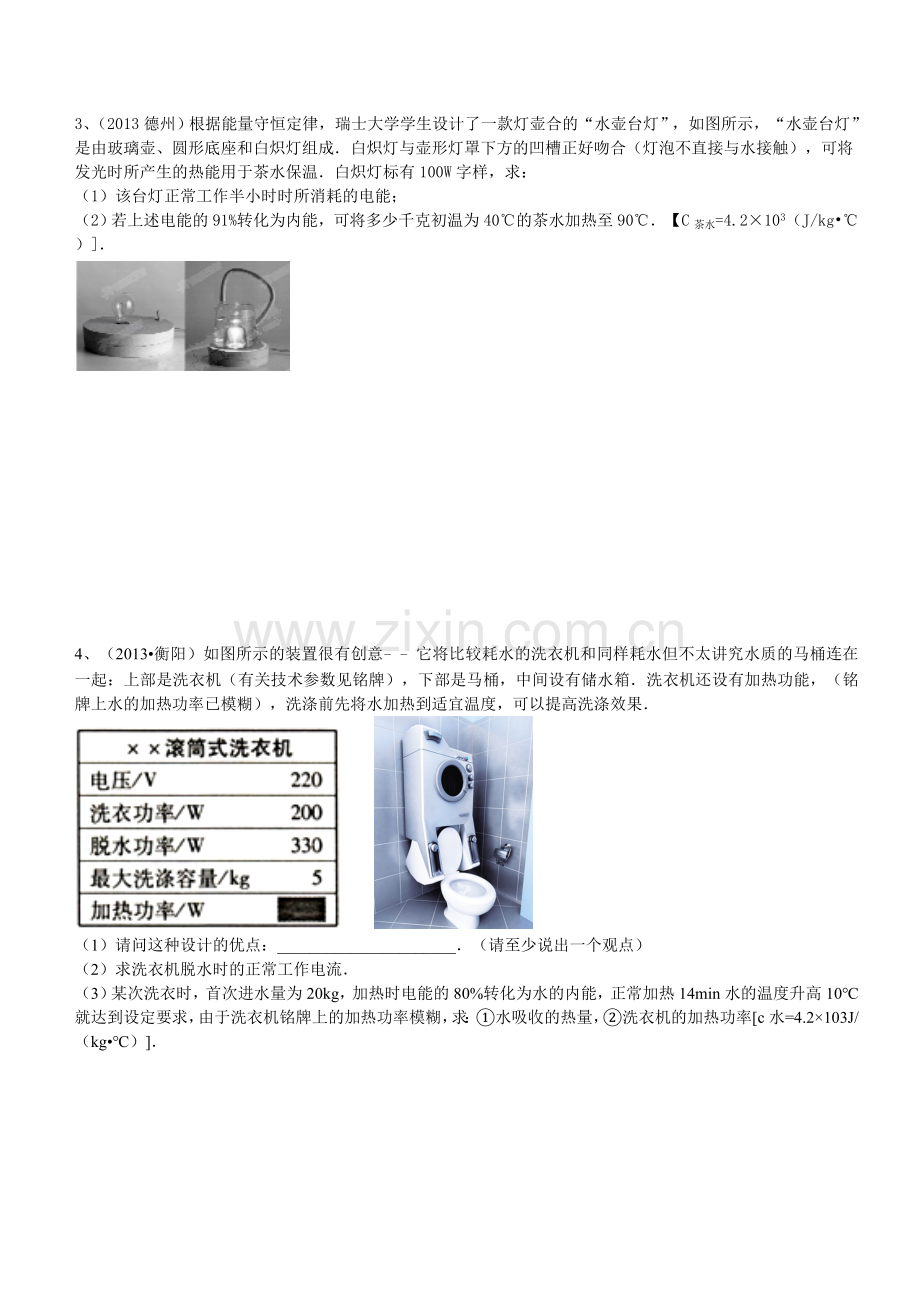

3、（2013德州）根据能量守恒定律，瑞士大学学生设计了一款灯壶合的“水壶台灯”，如图所示，“水壶台灯”是由玻璃壶、圆形底座和白炽灯组成．白炽灯与壶形灯罩下方的凹槽正好吻合（灯泡不直接与水接触），可将发光时所产生的热能用于茶水保温．白炽灯标有100W字样，求：
（1）该台灯正常工作半小时时所消耗的电能；
（2）若上述电能的91%转化为内能，可将多少千克初温为40℃的茶水加热至90℃．【C茶水=4.2×103（J/kg•℃）]．

4、（2013•衡阳）如图所示的装置很有创意﹣﹣它将比较耗水的洗衣机和同样耗水但不太讲究水质的马桶连在一起：上部是洗衣机（有关技术参数见铭牌），下部是马桶，中间设有储水箱．洗衣机还设有加热功能，（铭牌上水的加热功率已模糊），洗涤前先将水加热到适宜温度，可以提高洗涤效果．

（1）请问这种设计的优点：______________________．（请至少说出一个观点）
（2）求洗衣机脱水时的正常工作电流．
（3）某次洗衣时，首次进水量为20kg，加热时电能的80%转化为水的内能，正常加热14min水的温度升高10℃就达到设定要求，由于洗衣机铭牌上的加热功率模糊，求：①水吸收的热量，②洗衣机的加热功率[c水=4.2×103J/（kg•℃）]．

5、（2013龙岩）表一是某电热水壶的铭牌；表二是小红探究该电热水壶效率所记录的数据。
表一： 表二：
电源电压U电/V
220
壶内水的质量m/ kg
1
水的初温t1/℃
33
水的沸点t2/℃
98
水从初温加热至刚沸腾的时间t/s
250

产品型号
SWF12P1A—150
额定电压U/V
220
电源频率f/Hz
50
额定功率P/W
1200
容量V/L
1.2

求：（1）电热水壶的电阻。
（2）当电热水壶实际工作电压为110V时，它的实际功率。
（3）电热水壶的效率。[c水=4.2×103J/（kg·℃）]

6、（2013•阜新）如图所示，是一种家用电熨斗的实物图，该电熨斗金属底板质量0.5kg，预热时使金属底板的温度从20℃升高到熨衣服所需的220℃，电熨斗需要正常工作100s，金属底板的比热容为0.46×103J/（kg•℃）．电熨斗发热体放出的热量有92%被金属底板吸收，求：
（1）预热时金属底板吸收的热量是多少J？
（2）电熨斗的额定功率是多少W？

7、（2013玉林）如图14所示是一台电热水器铭牌上的部分信息。请根据铭牌提供的信息解答下列问题：[c水=4.2×103J/(kg∙℃)]
(1)若给该电热水器装满水进行加热，使水的温度从22℃升高到62℃，求水吸收的热量。
（2）如果电热水器正常工作时，所产生的热量有80%被水吸收，则上一问题中给水加热的时间是多少？
（3）当电热水器通电后水温达到最高时，为什么与电热水器连接的铜导线却不怎么热？

8、（2013•黑河）小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．
请解答下列问题：
型 号
SYL﹣624
额定电压
220V
频 率
50Hz
电动机功率
120W
加热功率
1210W
容 量
1000mL

（1）豆浆机正常加热时的电流是多少？
（2）豆浆机正常加热时电热管的电阻是多少？
（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？

9、（2013年广州市）23．(6分)如右图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。
(1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。(填“A”、“B”或“C”)
(2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少?
(3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？

10、（2013盐城）某豆浆机内部简化电路如图所示，R为电热丝，为电动机，其额定功率是220W，S1为控制电动机工作的自动开关，小明磨制豆浆时，把豆浆机接入220V电路中工作20min，其间电动机转动时间共2min，电动机转动时电路总电流是3A，求（1）电动机转动时通过线圈的电流；（2）电热丝R的阻值； （3）20min内豆浆机消耗的电能

11、（2013重庆A卷）图l6甲为一款有高、低温两档的家用蒸汽电熨斗，其电路原理如图16乙所示，R1、R2为电热丝，其额定电压均为220V。电路的工作原理是：当S，闭合，S2断开时，电熨斗处于低温档；当S1、S2都闭合时，电熨斗处于高温档。正常工作时高温挡的电功率为1980W。(电源电压保持不变，不计电热丝电阻随温度的变化)
(1)电熨斗正常工作时，在高温档状态下电路中的总电流是多大?R1的电阻为多少?
(3)若电热丝R2烧毁了，要使电路恢复
(2)若电热丝R2的电阻为44Ω，则电热丝正常工作，小楠设计了这样一个方案：[来源:学+科+网]
小楠方案：用两根都是“220V 550W”的电热丝并联替代R2。
请你通过计算和分析，对小楠的方案作出评价。

12、（2013•锦州）某学校食堂有一个电水壶的铭牌如表所示．如图是电水壶的电路图，R为加热器，当温度较低时，温控开关S处于闭合状态，加热器加热．当水沸腾后，会自动断开进入保温状态．从而实现了自动温度开关控制．若加热器电阻阻值不随温度变化而改变，且此时的大气压为1标准大气压．则：
额定电压
220V
额定功率
4400W
水壶装水质量
10kg
频率
50Hz
（1）电水壶正常工作时，其加热电阻的阻值是多大？
（2）若电水壶产生的热量全部被水吸收，现将一满壶23℃的水在标准大气压下烧开需要多长时间？[水的比热容C=4.2×103J/（kg•℃）]．
（3）当电水壶处于保温状态时，通过加热器的电流是1A，此时电阻R0的电功率是多少？

13、（2013龙东）学校为班级新买的饮水机的电路图如图所示，铭牌如表示数．S是手动开关，S1是温控开关，当S闭合后，热水箱内的水温低于60℃时S1就自动闭合，水温高于90℃时S1就自动断开，因此这台饮水机有“加热”和“保温”两档功率，在“加热”时，流过电阻R2的电流为　 　A，R1的电阻值为　 　Ω．

水桶容积
20L
热水箱水量
1L
额定电压
220V
加热功率
484W
保温功率
44W
