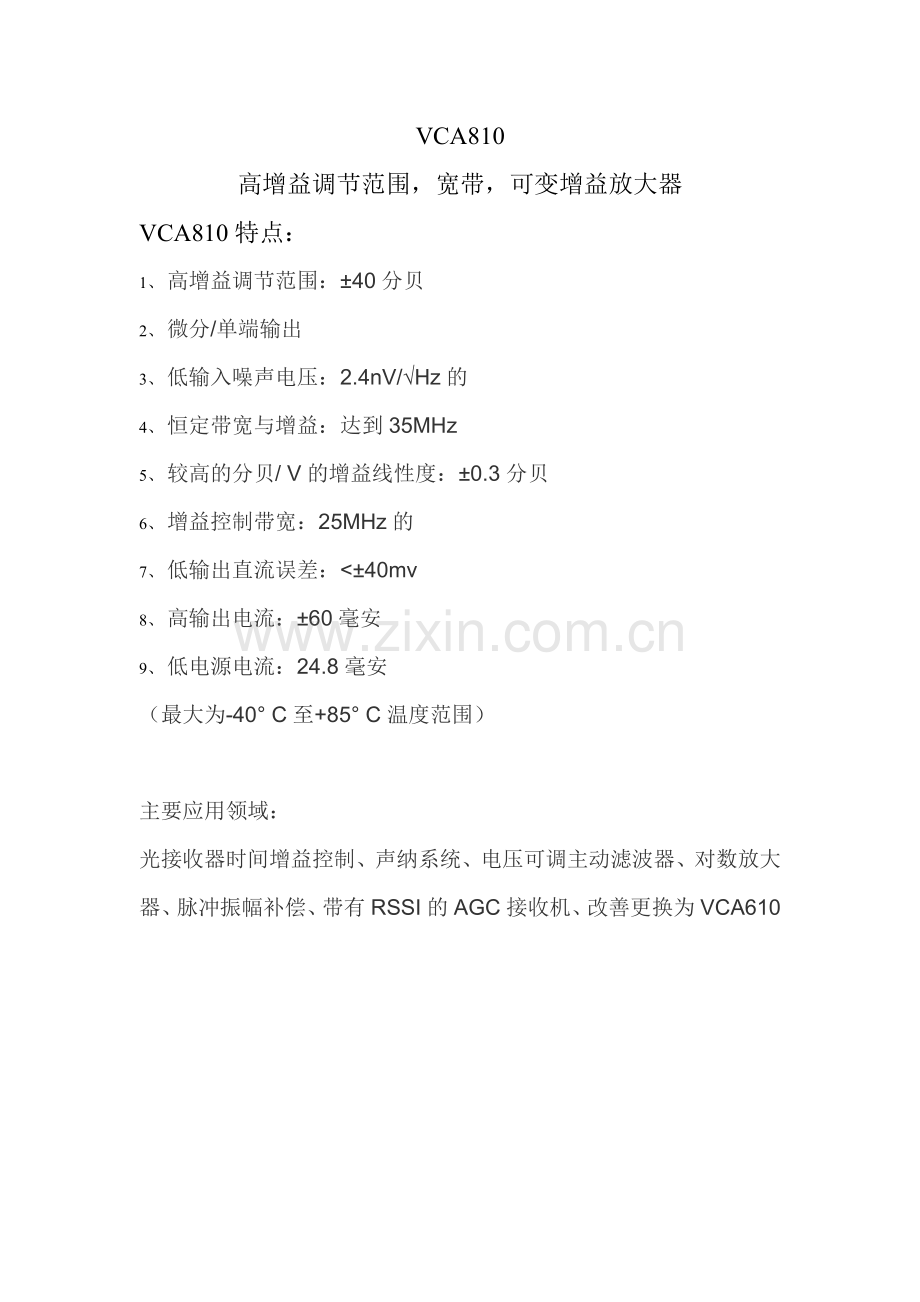

VCA810
高增益调节范围，宽带，可变增益放大器
VCA810特点：
1、 高增益调节范围：±40分贝
2、 微分/单端输出
3、 低输入噪声电压：2.4nV/√Hz的
4、 恒定带宽与增益：达到35MHz
5、 较高的分贝/ V的增益线性度：±0.3分贝
6、 增益控制带宽：25MHz的
7、 低输出直流误差：<±40mv
8、 高输出电流：±60毫安
9、 低电源电流：24.8毫安
（最大为-40° C至+85° C温度范围）

主要应用领域：
光接收器时间增益控制、声纳系统、电压可调主动滤波器、对数放大器、脉冲振幅补偿、带有RSSI的AGC接收机、改善更换为VCA610

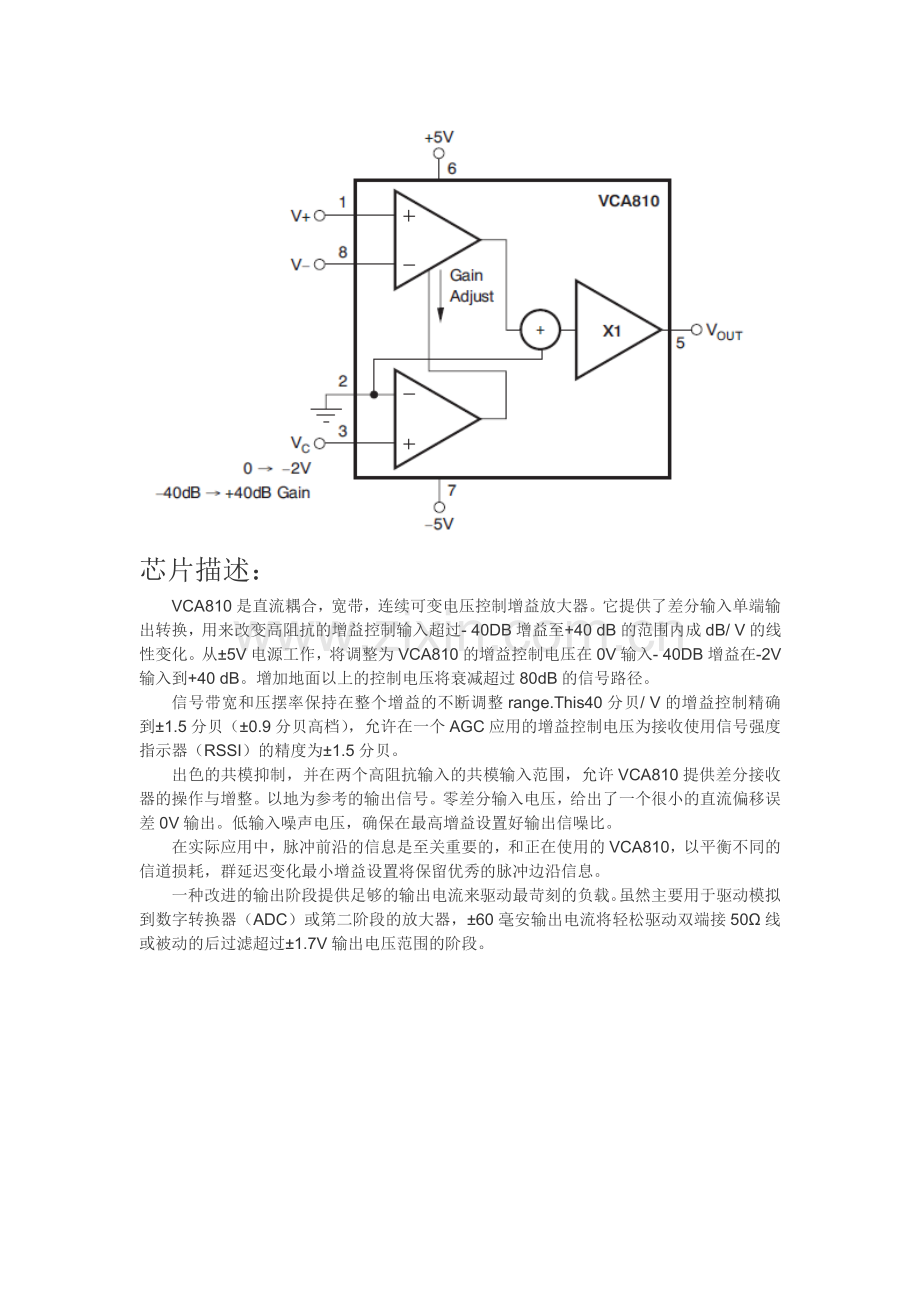

芯片描述：
VCA810是直流耦合，宽带，连续可变电压控制增益放大器。它提供了差分输入单端输出转换，用来改变高阻抗的增益控制输入超过- 40DB增益至+40 dB的范围内成dB/ V的线性变化。从±5V电源工作，将调整为VCA810的增益控制电压在0V输入- 40DB增益在-2V输入到+40 dB。增加地面以上的控制电压将衰减超过80dB的信号路径。
信号带宽和压摆率保持在整个增益的不断调整range.This40分贝/ V的增益控制精确到±1.5分贝（±0.9分贝高档），允许在一个AGC应用的增益控制电压为接收使用信号强度指示器（RSSI）的精度为±1.5分贝。
出色的共模抑制，并在两个高阻抗输入的共模输入范围，允许VCA810提供差分接收器的操作与增整。以地为参考的输出信号。零差分输入电压，给出了一个很小的直流偏移误差0V输出。低输入噪声电压，确保在最高增益设置好输出信噪比。
在实际应用中，脉冲前沿的信息是至关重要的，和正在使用的VCA810，以平衡不同的信道损耗，群延迟变化最小增益设置将保留优秀的脉冲边沿信息。
一种改进的输出阶段提供足够的输出电流来驱动最苛刻的负载。虽然主要用于驱动模拟到数字转换器（ADC）或第二阶段的放大器，±60毫安输出电流将轻松驱动双端接50Ω线或被动的后过滤超过±1.7V输出电压范围的阶段。

相关产品介绍

绝对最大额定值（1）
在经营自由空气的温度范围内，除非另有说明。

以上这些评级的压力，可能会造成永久性损坏。长时间暴露在绝对最大条件下可能会降低器件的可靠性。这些仅仅是极限参数，并在这些或超出指定的任何其他条件，并不意味着设备的功能操作。

引脚配置

1高级版本指标
2、nc =不连接。
电气特性：VS=±5V
黑体字限额是在+25 ° C测试
在RL=500Ω，和VIN= V输入单端+ V型地面，除非另有说明

（1）测试水平：（一）100％在25° C下测试表征和模拟温度限制。 （二）由特性的限制
和仿真。 （三）典型值，仅供参考。
（2）结温=+25℃规格彗星测试环境。
（3）结温=低温环境限制;结温=环境温度30° C的最高温度超过
温度规格。
（4）总输出偏移是：（输出失调电压±输入失调电压x增益）。
（5）最小增益<1dB增益压缩的最大输入。
电气特性：VS =±5V（续）
黑体字限额是在+25 ° C测试
在RL=500Ω，和VIN= V输入单端+ V型地面，除非另有说明。

（6）最佳拟合直线的最大偏差。
（7）的幅度。

（1）测试水平：（一）100％在25° C下测试表征和模拟温度限制。 （二）由特性的限制
和仿真。 （三）典型值，仅供参考。
（2）结温=+25℃规格彗星测试环境。
（3）结温=低温环境限制;结温=环境温度30° C的最高温度超过
温度规格。
（4）最佳拟合直线的最大偏差。
（5）幅度。
典型特征：VS=±5V
在RL=500Ω和VIN=单端输入V +与V -在地面，除非另有说明。
小信号频率响应
GAIN控制频率响应

衰减脉冲响应

高增益的脉冲响应

增益控制的脉冲响应

增益与控制电压

谐波失真与频率

谐波失真VS RLOAD

谐波失真与输出电压

谐波失真与增益

输入/输出范围与增益

谐波失真与衰减
HTYPICAL特性：VS =±5V（续）
在RL=500Ω和VIN=单端输入V +与V -在地面，除非另有说明。
噪声密度与控制电压

输入电压和电流噪声

完全减毒的分离与频率的

输出失调电压总计误差带VS增益

应用信息
电路描述
VCA810是一个高增益调整范围，宽带，电压放大器与电压控制增益，如图29所示。该路的基本电压放大器响应的内部控制增益控制放大器。在其输入端，电压放大器呈现高阻抗差分现阶段，允许灵活的输入阻抗匹配。要保留终止选项，没有内部电路连接到这个差阶段的输入基地。出于这个原因，用户必须提供直流路径从一个信号源的输入基极电流，无论是通过接地端接电阻或直接连接到地面。差分输入级也允许拒绝共模信号。在其输出，电压放大器提供一个低阻抗，简化阻抗匹配。开环的设计，生产，所有增益设置宽的带宽。以地为参考的差分单端输出的转换，保持低输出失调电压。

图29。框图的VCA810
通过一个高速的控制电路的增益控制电压VC，控制放大器的增益幅度。增益的极性反相或同相，取决于由输入信号驱动放大器的输入。增益控制电路提供高输入
阻抗运算放大器同相连接。控制电压引脚被称为接地，如图29所示。控制电压VC不同的放大器增益按指数关系：
G = (V/V) 10-2(V + 1)
这相当于日志增益关系：
G(dB) = –40 ● (VC + 1)dB.
因此，G（分贝）在指定- 40DB至+40 dB的范围内呈线性变化，如VC从0V- 2V而异。（可选），有效的VC轻微阳性（≥0.15 V）禁用的放大器，提供低frequencies.Internally80分贝大于信号路径衰减，增益控制电路变化的不同，通用的跨导放大器增益双极性，使用晶体管的偏置电流的晶体管。变
差阶段的偏置电流的变化，通用控制电压增益的VCA810。通用汽车公司为基础的增益调整通常患有热稳定性差。 VCA810包括电路，以尽量减少这种影响。
VCA810操作
图30显示电路的电气特性和典型特征的基础上使用的配置。在报告的电压摆幅
规范是采取直接在输入和输出引脚。出于测试目的，与接地电阻的输入阻抗设置为50Ω。一个25Ω的电阻（RT）是包括在V -输入偏置电流消除。适当的电源旁路，如图30所示，每个电源引脚上的两个电容组成：一个大的电解电容（2.2mF至6.8mF）在较低的频率，有效的，和一个小的陶瓷电容（0.1mF）的高高频去耦。解耦的详细信息，请参阅电路板布局部分。

图30。可变增益，规格和测试电路
请注意，反相和同相输入端连接一个电阻（RS和RT）到地面。每个输入匹配的直流源阻抗，将最大限度地减少输入失调电压误差。

测距TGC增益放大器
在图31中的框图说明了常见的脉冲回波测距系统的基本配置。一个光电二极管前置放大器提供了一个初始的增益级的光电二极管。

图31。典型的测距中的应用
控制电压VC变化的一个基本的信号处理要求的放大器增益：补偿距离衰减的影响，有时也被称为时间增益
 补偿（TGC）。时间增益补偿增加放大器的增益，信号通过空气移动，以补偿信号衰减。为此，VCA810的增益控制输入一个斜坡信号线性增加，随着时间的推移VCA810 dB增益。
宽范围的AGC放大器
VCA810的电压控制增益特性使得这种放大器，用于精密AGC应用的理想选择，如60dB.The图32 AGC电路控制范围大，增加了运算放大器和幅度检测二极管，保持电容存储的控制电压和电阻R1通过R3，确定攻击和释放时间。电阻R4和电容器CC阶段的AGC反馈回路补偿。运算放大器，比较积极-0.20时间（5mS / div）的输出VO峰用直流参考电压，VR。每当一个VO峰值超过VR，OPA820输出摆幅，积极，正向偏置二极管和保持电容充电。这种电荷驱动
在朝着积极的方向电容式电压，降低放大器的增益。 R3和CH在很大程度上决定了本AGC改正的攻击时间。电阻R1之间的增益修正，收费电容器在负方向，提高了放大器的增益。 R1，R2和CH确定这一行动的释放时间。电阻R2形式与R1上的电压分压器，限制了最大的负电压，在CH。此限制防止VCA810增益控制电路的输入过载。
图33显示如图32所示的值AGC响应。

图32。 60dB输入范围自动增益控制

图33。 AGC为10mVpp，100mVPP为100kHz的正弦波输出电压，并1VPP
添加的Wein桥以上的AGC放大器反馈稳定的Wein桥振荡器产生一个振幅稳定振荡器。正如图34所示，这种替代需要另外的两个电阻（RW1，RW2）和两个电容（CW1，CW2）。反馈网络连接到放大器同相输入端引入了正反馈，诱发振荡。反馈系数显示一个
由于不断变化的CW电容器阻抗频率依赖性。 CW2电容减少阻抗随着频率的增加，增加了反馈系数。同时，减少CW1电容阻抗降低这一因素。分析表明，最大的因素，使这一最有利于振荡频率发生。在这个频率，CW阻抗值等于RW，和电路的检查表明，这种情况下产生的1 / 3的反馈系数。因此，自我维持振荡要求通过了三个放大器的增益。 AGC电路建立这个增益水平。继最初的电路接通，R1的开始收费通道负，增加其最小的放大器增益。当增益达到三个，振荡开始FW;继续充电R1的影响，使得振荡幅度增长。这种增长将继续，直到幅度达到一个高峰值，等于自愿退休。然后，AGC电路抵消R1的效果，举行了三个级别的放大器增益峰值幅度控制在VR。利用VR的交流信号，而不是DC参考，振荡器的输出产生幅度调制。

封装选项增编
重要信息和免责声明：此页上提供的信息代表的日期，它是提供TI的知识和信念。TI基础知识，信息和信仰
由第三方提供，不做任何陈述或保证这些信息的准确性。正在努力，以更好地整合来自第三方的信息。 TI已采取
继续采取合理的步骤，以提供有代表性的和准确的信息，但可能没有进行破坏性试验或传入的材料和化学品的化学分析。
TI和TI供应商认为某些信息是专有的，因此CAS号码和其他有限的信息可能不释放。
在任何情况下，TI的责任所引起的此类信息超过TI器件的总购买价（S），由TI在年度基础上向客户出售本文件的问题。

机械数据 塑料小外形

注意：
A.所有线性尺寸为英寸（毫米）
B.此图是如有变更，恕不另行通知。
C.车身长度不包括塑模毛边，突起，orgate毛刺不得超过0.006（0.15）每边。
D.车身宽度不包括间的闪光。引脚间不得超过0.017（0.43）每边。
E.参考JEDEC的MS- 012的变化AA。

示例版布局

注意：
A.所有线性尺寸为英寸（毫米）
B.此图是如有变更，恕不另行通知。
