AVC-28楼宇可视对讲系统 工程接线指导书

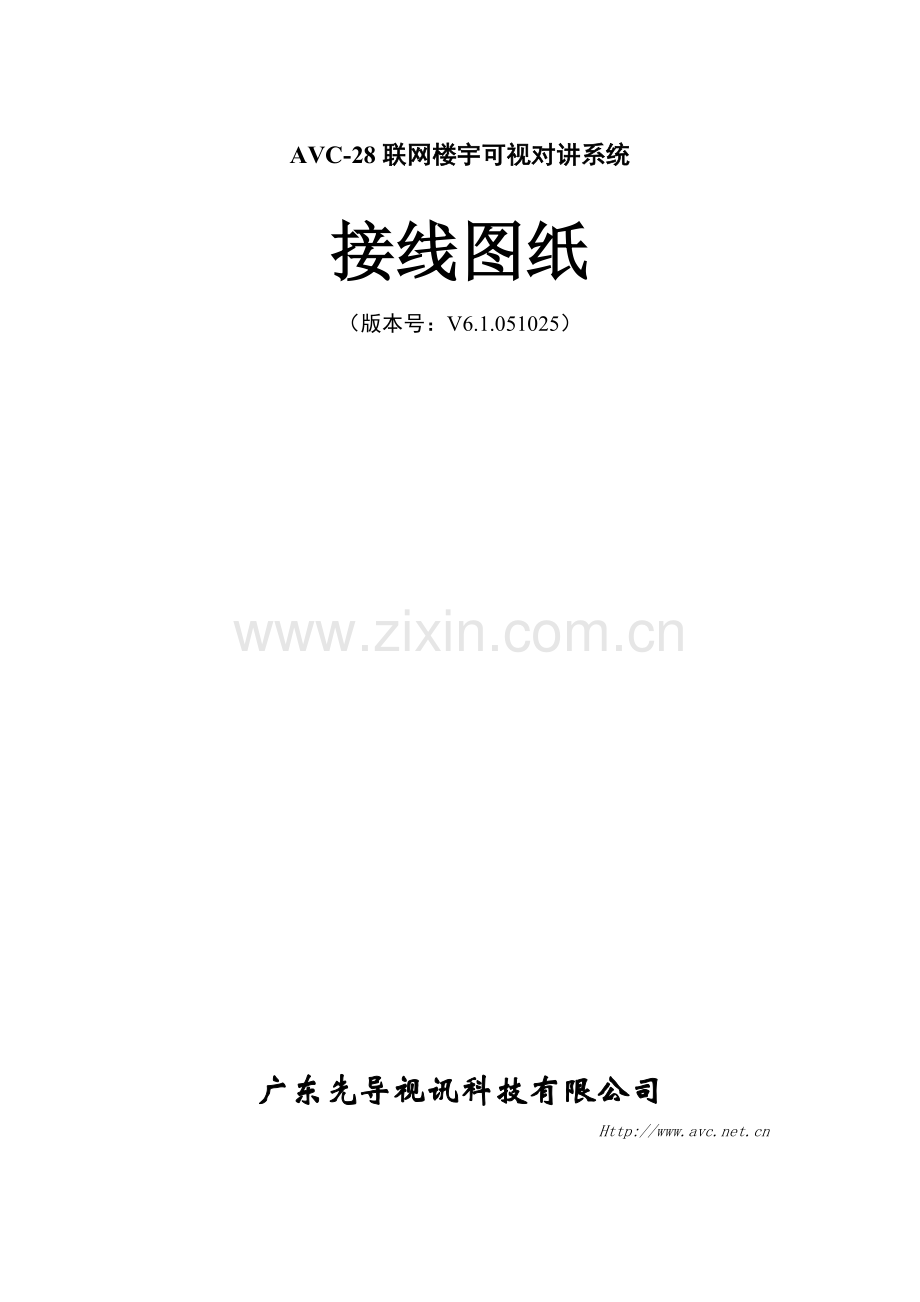

AVC-28联网楼宇可视对讲系统

接线图纸
（版本号：V6.1.051025）

广东先导视讯科技有限公司
Http://
3
_______________________________________________________________________________________________________
广州市天河区棠下棠安路大盛工业区D栋五楼 TEL：[phone]

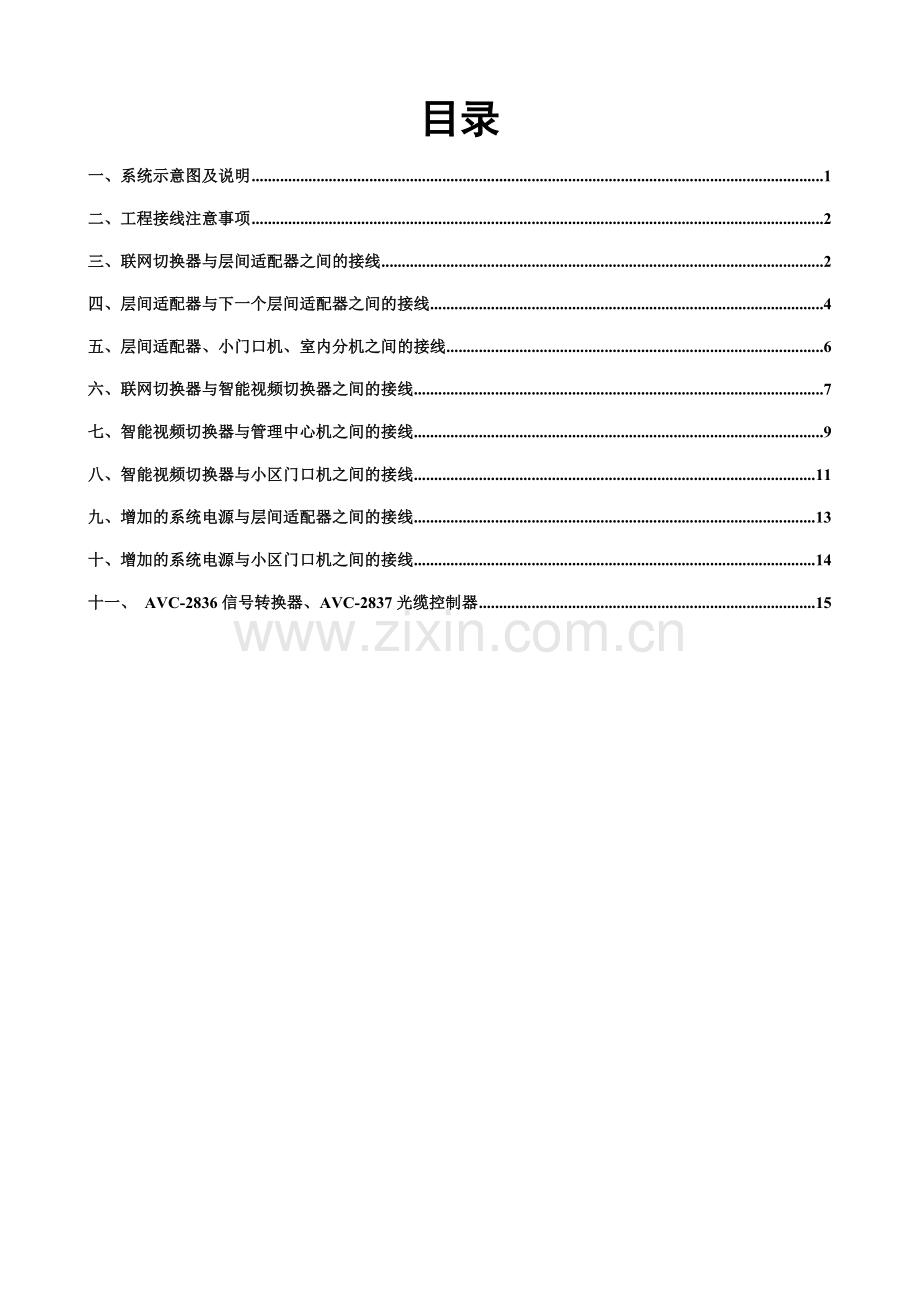

目录
一、系统示意图及说明 1
二、工程接线注意事项 2
三、联网切换器与层间适配器之间的接线 2
四、层间适配器与下一个层间适配器之间的接线 4
五、层间适配器、小门口机、室内分机之间的接线 6
六、联网切换器与智能视频切换器之间的接线 7
七、智能视频切换器与管理中心机之间的接线 9
八、智能视频切换器与小区门口机之间的接线 11
九、增加的系统电源与层间适配器之间的接线 13
十、增加的系统电源与小区门口机之间的接线 14
十一、 AVC-2836信号转换器、AVC-2837光缆控制器 15

一、系统示意图及说明
1、AVC-28系统示意图
AVC-28楼宇可视对讲系统 工程接线指导书
二、工程接线注意事项
（1）布线所用线材均应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并达到规定的线径，所布的线路均应走暗线或线槽（特别注意220V交流电源线一定要用三芯线，并接入总地线，接线要牢固）。
（2）布线时，视频线、信号线不能与220V交流电源线并行走线，以免线间干扰。
（3）主干线、支干线的接线头应采用接线盒处理，以免线头过于集中造成无法放入线槽内或毛刺短路；接线头用螺丝锁紧或焊接方式处理，保证接线处牢固可靠、无毛刺。
（4）进电锁的连接线必须采用达到一定线径的软线（多股铜芯线），且与门口机的距离一般不超过5米，以保证系统每次都能开锁。
（5）电源箱应安装在距离门口机最近的地方，一般不超过10米以保证系统正常工作。
(6) 当烧电焊时，为保证不损坏设备，必须把整个系统断电。
(7) 导线颜色与插头线颜色的连接仅供参考，以现场情况为标准。
三、联网切换器与层间适配器之间的接线
联网切换器至层间适配器，截面积大于等于0.5mm2四芯屏蔽线（RVVP4*0.5）和大于等于1.0mm2两芯线（RVV2*1.0）各一束,视频电缆（SYV75-5）一束。

(1) 四芯屏蔽线(型号：RVVP4*0.5)
联网切换器
导线颜色
RVVP4*0.5
层间适配器
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
电气名称
TX
CN10-5
绿

绿
CN9-5
TX
GFS
CN10-6
黑

黑
CN9-6
GFS
GJS
CN10-7
棕

棕
CN9-7
GJS

(2) 两芯线(型号：RVV2*1.0)
联网切换器
导线颜色
RVV2*1.0
层间适配器
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
电气名称
+18V
CN10-1
红

红
CN9-1
+18V
GND
CN10-2
紫

紫
CN9-2
GND

（3）视频电缆(SYV 75-5)
联网切换器
导线颜色
SYV 75-5
层间适配器
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
电气名称
VIDEO
CN8-2
黄
同轴芯线
黄
CN19-2
VIDEO
GND
CN8-1
黑
同轴屏蔽层
黑
CN19-1
GND

14
_______________________________________________________________________________________________________
广州市天河区棠下棠安路大盛工业区D栋五楼 TEL：[phone]

四、层间适配器与下一个层间适配器之间的接线
层间适配器至层间适配器，截面积大于等于0.5mm2四芯屏蔽线（RVVP4*0.5）和大于等于1.0mm2两芯线（RVV2*1.0）各一束，视频电缆（SYV75-5）一束。
（1）四芯屏蔽线（型号：RVVP4*0.5）
前一级层间适配器
导线颜色
RVVP4*0.5
后一级层间适配器
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
电气名称
MFS
CN9-3
白
空
白
CN9-3
MFS
MJS
CN9-4
黄
空
黄
CN9-4
MJS
TX
CN9-5
绿

绿
CN9-5
TX
GFS
CN9-6
黑

黑
CN9-6
GFS
GJS
CN9-7
棕

棕
CN9-7
GJS

（2）两芯线（型号：RVV2*1.0）
前一级层间适配器
导线颜色
RVV2*1.0
后一级层间适配器
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
电气名称
+18V
CN9-1
红

红
CN9-1
+18V
GND
CN9-2
紫
屏蔽层
紫
CN9-2
GND

（3）视频电缆(SYV 75-5)
前一级层间适配器
导线颜色
SYV75-5
后一级层间适配器
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
电气名称
VIDEO
CN20-2
黄
同轴芯线
黄
CN19-2
VIDEO
GND
CN20-1
黑
同轴屏蔽层
黑
CN19-1
GND

五、层间适配器、小门口机、室内分机之间的接线
小门口机又称门前机，安装在室内分机之前，一般用于联网别墅系统。
（1）小门口机

六、联网切换器与智能视频切换器之间的接线
联网切换器至智能视频切换器，截面积大于等于0.5mm2四芯屏蔽线（RVVP4*0.5）一束，视频电缆（SYV75-5）一束。

（1） 四芯屏蔽线(型号：RVVP4*0.5)
联网切换器
导线颜色
RVVP4*0.5
智能视频切换器
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
CN11～CN81任意
电气名称
GTX
CN3-1
绿
绿
绿
CN11（～81）-1
GTX
GFS
CN3-2
白
黄
白
CN11（～81）-2
GFS
GND
CN3-3
黄
屏蔽层
黄
CN11（～81）-3
GND
GJS
CN3-4
黑
蓝
黑
CN11（～81）-4
GJS
+12V
CN3-5
红
红
红
CN11（～81）-5
+12V

注：只要有一路联网切换器和视频切换器连接时需要+12V就可以了 ，联网切换器与联网切换器连接时不需+12V。例如：第一路联网与视频切换器连接时连了+12V，那么其他几路就不需要在接+12V到视频切换器上，避免几路电源带来不必要的麻烦。视频切换器与视频切换器连接时，也不用连接+12V。

（2）视频电缆(SYV 75-5)
联网切换器
导线颜色
SYV 75-5
智能视频切换器
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
CN12～CN82任意
电气名称
VIDEO
CN6-2
黄
同轴芯线
黄
CN12（～82）-2
VIDEO
GND
CN6-1
黑
同轴屏蔽层
黑
CN12（～82）-1
GND

七、智能视频切换器与管理中心机之间的接线
智能视频切换器至管理中心机，截面积大于等于0.5mm2四芯屏蔽线（RVVP4*0.5）一束，视频电缆（SYV75-5）一束。

(1) 四芯屏蔽线 (型号：RVVP4*0.5)
智能视频切换器
导线颜色
RVVP4*0.5
管理中心机
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
（专用接口）
电气名称
GTX
CN91-1
绿
绿
任意
4
GTX
GFS
CN91-2
白
黄
任意
2
GFS
GND
CN91-3
黄
屏蔽层
任意
1
GND
GJS
CN91-4
黑
蓝
任意
3
GJS
+12V
CN91-5
红
红
任意
6
+12V

（2）视频电缆(SYV 75-5)
智能视频切换器
导线颜色
SYV75-5
管理中心机
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
电气名称
VIDEO
CN92-2
黄
同轴芯线
同轴芯线
视频插头
VIDEO
GND
CN92-1
黑
同轴屏蔽层
同轴屏蔽层
视频插头
GND

八、智能视频切换器与小区门口机之间的接线
智能视频切换器至小区门口机，截面积大于等于0.5mm2四芯屏蔽线（RVVP4*0.5）一束，视频电缆（SYV75-5）
一束。
(1) 四芯屏蔽线 (型号：RVVP4*0.5)
智能视频切换器
导线颜色
RVVP4*0.5
小区门口机（AVC-2829MW）
电气名称
接线位置
CN11～CN81任意
插头线颜色
插头线颜色
接线位置
电气名称
GTX
CN11（～81）-1
绿

黄
CN2-3
TX
GFS
CN11（～81）-2
白

白
CN2-2
MFS
GND
CN11（～81）-3
黄

黑
CN2-4
GND
GJS
CN11（～81）-4
黑

绿
CN2-1
MJS
+12V
CN11（～81）-5
红

红
CN2-5
+12V

（2）视频电缆(SYV 75-5)
智能视频切换器
导线颜色
SYV 75-5
小区门口机（AVC-2829MW）
电气名称
接线位置
插头线颜色
插头线颜色
接线位置
电气名称
VIDEO
CN12（～82）-2
黄
同轴芯线
黄
CN1-2
VIDEO
GND
CN12（～82）-1
黑
同轴屏蔽层
黑
CN1-1
GND

九、增加的系统电源与层间适配器之间的接线
当系统较大，一个系统电源不够时，增加的系统电源与层间适配器之间的接线如下图所示：

十、增加的系统电源与小区门口机之间的接线
当系统安装了小区门口机时，由于小区门口机离视频切换器之间的接线太长，为了保证小区门口机的正常运行和通话的质量，每个小区门口机都配一个系统电源，增加的系统电源与小区门口机之间的接线如下图所示：

十一、 AVC-2836信号转换器、AVC-2837光缆控制器
AVC-2836与AVC-2837的作用是实现远距离联网具有频带宽、损耗低、重量轻、抗干扰能力强、保真度高、工作性能可靠等优点，也就是说是延长距离的一种设备。
AVC-2836光电信号转化器

n 线路板外观及端子功能

图1-1接线端子

1、 两点接线端子（CN2）：联网视频输入端。接联网切换器的联网视频出端。
VI：接75欧姆视频线的芯线。
GND：接75欧姆视频线的屏蔽线。
2、 两点接线端子（CN3）：RS485门禁联网总线入
2A：RS485总线的A端子
2B：RS485总线的B端子
3、五点接线端子（CN1）：联网总线入，连接联网切换器的联网总线出端。
GTX：联网通信线输入。
GFS：管理机声音发送线。
GND：联网地线。
GJS：管理机声音接收线。
+12V：电源进线（本机的电源由此线供应，因此联网切换器的JP1、JP2必须插上短路帽）
4、两点接线端子（CN5）：接光端机视频输出端。
+：接75欧姆视频线的芯线。
-：接75欧姆视频线的屏蔽线。
5、两点接线端子（CN4）：接光端机视频输入端。
+：接75欧姆视频线的芯线。
-：接75欧姆视频线的屏蔽线。
6、四点接线端子（CN7）：接光端机的两路RS485总线接口
1A：第一路RS485总线的A端子
1B：第一路RS485总线的B端子
2A：第二路RS485总线的A端子
2B：第二路RS485总线的B端子
7、四点接线端子（CN6）：接光端机的音频接口
A IN：接光端机的音频入接口
GND：接光端机的音频入信号地
A OUT：接光端机的音频出接口
GND：接光端机的音频出信号地
8、AVC-2837接收位于管理中心，发送位于联网切换器旁
9、电位器VR1：调节光端机音频入信号的大小。
10、电位器VR2：调节光端机音频出信号的大小。
11、电源指示LED（LED3）：通电后，该指示灯常亮。
12、视频入指示灯（LED1）：当检测到光端机视频输入端口有视频时，该指示灯亮。
13、视频出指示灯（LED2）：当检测到光端机视频输出端口有视频时，该指示灯亮。
14、TX指示灯（LED5）：该指示灯闪烁表示第一路RS485数据由联网总线流向光端机。
15、RX指示灯（LED4）：该指示灯闪烁表示第一路RS485数据由光端机流向联网总线。

n 性能特点
l 将联网总线的视频、音频、通讯等信号转换为光端机可以接受的信号
l 光端机接口的要求：一路双向视频接口（一个视频输入口，一个视频输出口），一路双向音频（一个音频输入口，一个音频输出口），两路双向RS485接口
AVC-2837光缆控制器
1、 电源指示灯（POW）正常时应为常亮。
2、 NOP为自检指示灯，光路正常时为常灭。如亮了，则说明接口接触不好或者光纤断开。
3、 V1/V2等灯闪烁或者常亮表明有信号通过。
