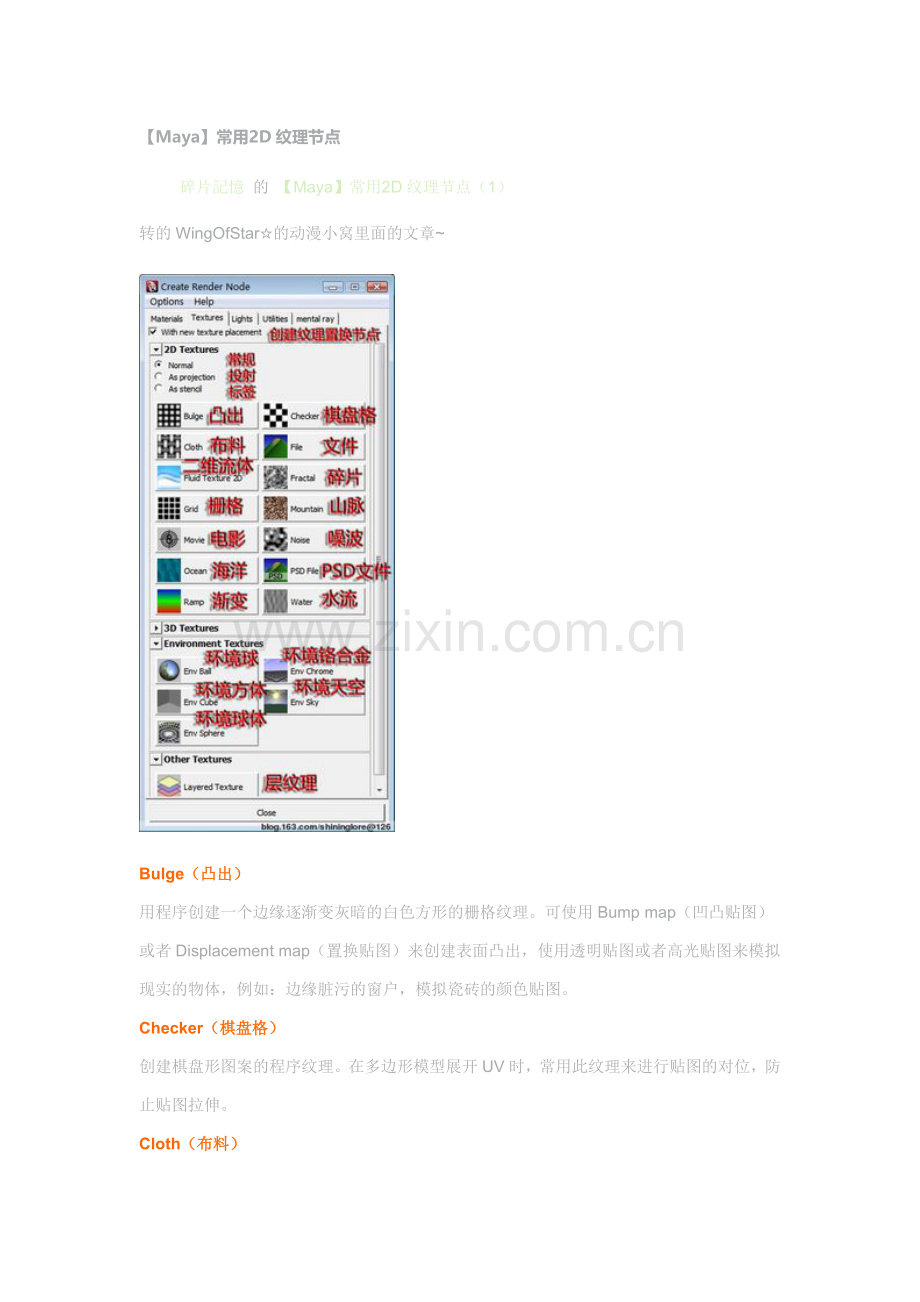

【Maya】常用2D纹理节点
碎片記憶 的 【Maya】常用2D纹理节点（1）
转的WingOfStar☆的动漫小窝里面的文章~

Bulge（凸出）
用程序创建一个边缘逐渐变灰暗的白色方形的栅格纹理。可使用Bump map（凹凸贴图）或者Displacement map（置换贴图）来创建表面凸出，使用透明贴图或者高光贴图来模拟现实的物体，例如：边缘脏污的窗户，模拟瓷砖的颜色贴图。
Checker（棋盘格）
创建棋盘形图案的程序纹理。在多边形模型展开UV时，常用此纹理来进行贴图的对位，防止贴图拉伸。
Cloth（布料）

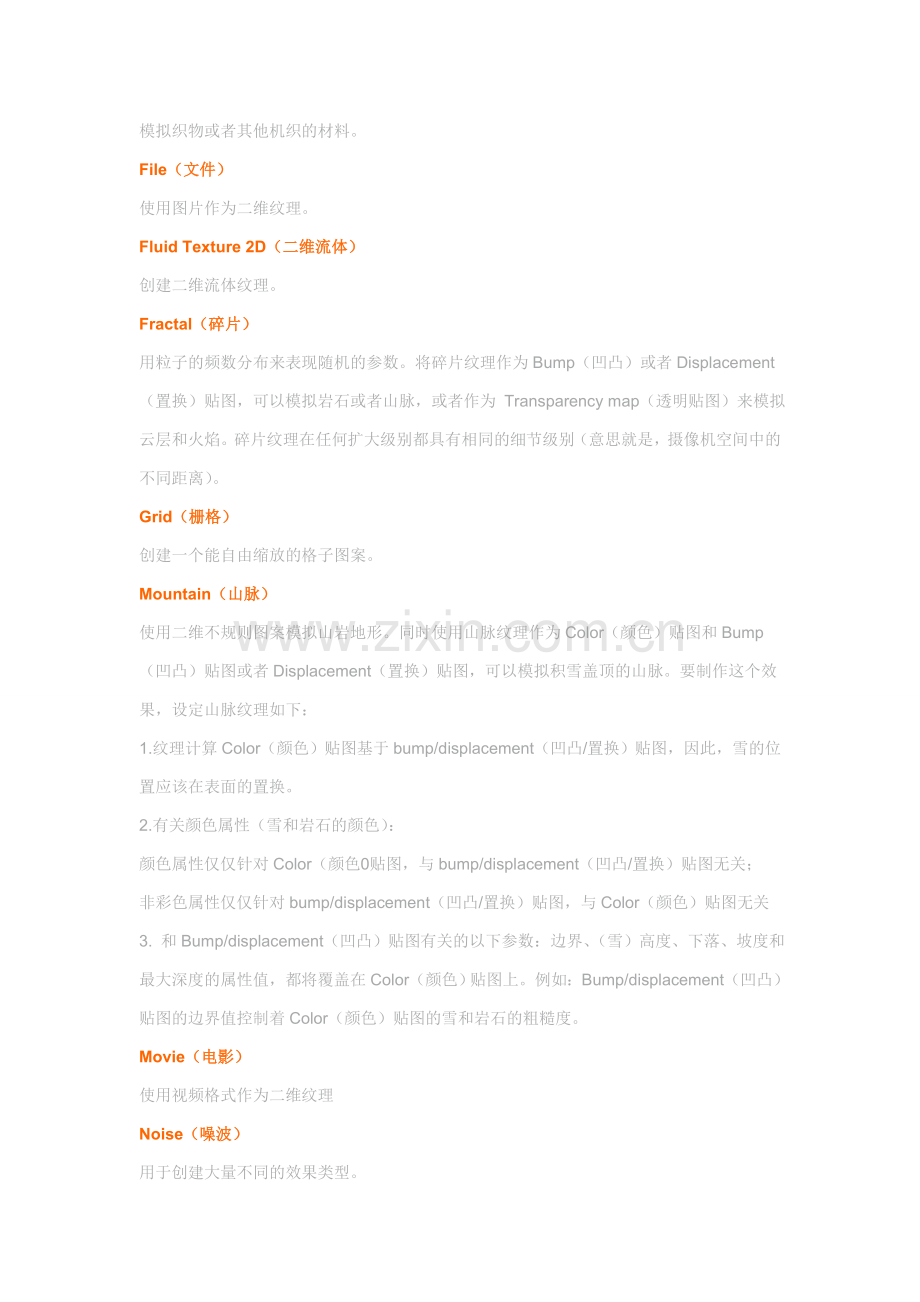

模拟织物或者其他机织的材料。
File（文件）
使用图片作为二维纹理。
Fluid Texture 2D（二维流体）
创建二维流体纹理。
Fractal（碎片）
用粒子的频数分布来表现随机的参数。将碎片纹理作为Bump（凹凸）或者Displacement（置换）贴图，可以模拟岩石或者山脉，或者作为 Transparency map（透明贴图）来模拟云层和火焰。碎片纹理在任何扩大级别都具有相同的细节级别（意思就是，摄像机空间中的不同距离）。
Grid（栅格）
创建一个能自由缩放的格子图案。
Mountain（山脉）
使用二维不规则图案模拟山岩地形。同时使用山脉纹理作为Color（颜色）贴图和Bump （凹凸）贴图或者Displacement（置换）贴图，可以模拟积雪盖顶的山脉。要制作这个效果，设定山脉纹理如下：
1.纹理计算Color（颜色）贴图基于bump/displacement（凹凸/置换）贴图，因此，雪的位置应该在表面的置换。
2.有关颜色属性（雪和岩石的颜色）：
颜色属性仅仅针对Color（颜色0贴图，与bump/displacement（凹凸/置换）贴图无关；
非彩色属性仅仅针对bump/displacement（凹凸/置换）贴图，与Color（颜色）贴图无关
3. 和Bump/displacement（凹凸）贴图有关的以下参数：边界、（雪）高度、下落、坡度和最大深度的属性值，都将覆盖在Color（颜色）贴图上。例如：Bump/displacement（凹凸）贴图的边界值控制着Color（颜色）贴图的雪和岩石的粗糙度。
Movie（电影）
使用视频格式作为二维纹理
Noise（噪波）
用于创建大量不同的效果类型。
Ocean（海洋）
用来模拟一定区域内的水波效果。如浴缸内的水波或风大浪急的海面。
PSD File（PSD文件）
将PSD格式的文件导入作为纹理，支持多Alpha通道的选择。
Ramp（渐变）
创建分级的色带。默认渐变纹理是蓝/绿/红。使用该纹理可以：
1.创建不同的效果类型，例如条纹，几何图样，或者斑驳的表面。
2.作为一个二维背景
3.作为环境球纹理的源文件，模拟天空和地平线。
4.作为投射纹理的源文件，模拟木质、大理石或者岩石。
注意：很复制的渐变纹理会使得动画变得纷乱。要避免这种情况，则应该把就渐变纹理转为图形文件（Shift+鼠标左键点击，选择视图中的物体和 Hypershade中的材质，在Hypershade中，执行Wdit-Convert to File Texture（Maya Software））
Water（水流）
创建水波效果的纹理，常作为Bump（凹凸）或者Displacement（置换）贴图。

以下详细介绍Bulge（凸出），Checker（棋盘格），Cloth（布料），File（文件），Fractal（碎片），Mountain（山脉），Noise（噪波），Ramp（渐变）的参数。

Bulge Attributes（凸出属性）
U Width（U向宽度）：划分纹理不变区域的U方向宽度
V Width（V向宽度）：划分纹理不变区域的V方向宽度
Color Balance（颜色平衡）
Default Color（默认颜色）：未被贴图的区域的纹理颜色。当放置的纹理未能完全覆盖物体表面，则显示此颜色。
Color Gain（颜色增益）：调整纹理输出颜色的平衡值。白色表示不影响，如用颜色增益降低红色的值，那最终输出颜色的红色值将被调低。
Color Offset（颜色偏移）：用于加亮或校正材质的输出颜色。黑色表示不影响，如用颜色偏移增加红色的值，那最终输出颜色的红色将会被统一的调高。
Alpha Gain（透明增益）：Alpha透明 (mask遮罩)通道的增效器。如果纹理用作Bump map（凹凸贴图）或 Displacement map（置换贴图），调节透明增益将改变凹凸程度。
Alpha Offset（透明偏移）：加到Alpha透明 (mask遮罩)通道的值。能统一改变纹理的效果。
Alpha Is Luminance（透明作为亮度）：勾选开启。参照纹理的亮度输出节点的Alpha透明（mask遮罩）通道，较亮的区域将更多的计算为不透明，较暗的区域则计算为透明。该属性不能作用于Cloth（编织）, Ramp（渐变）和 Stencil（标签）纹理。
Effect（效果）
Invert（反转）：勾选开启。反转纹理的颜色值，如白色变黑色，红色变绿色。常用于Bump map（凹凸贴图）的纹理，使凹凸表面翻转，高山变峡谷。
Color Remap（颜色重测）：按下Insert（插入）将通过“RGB转HSV”的颜色节点与Ramp（渐变）纹理进行连接。
UV Coordinates（UV坐标）
Uv Coord（UV坐标）：当前取样点的UV坐标
Node Behavior（节点行为）
Caching（缓存）
Node State（节点状态）
Normal（通常），HasNoEffect（无效果），Blocking（阻塞），Waiting－Normal（等待并转为通常），Waiting－HasNoEffect（等待并转为无效），Waiting－Blocking（等待并转为阻塞）
Extra Attributes（额外属性）
用户自己添加的属性控制节点

Checker Attributes（棋盘格属性）
Color1（颜色1）：棋盘格图案中的颜色1
Color2（颜色2）：棋盘格图案中的颜色2
Conrast（对比度）：控制两种输入颜色彼此影响的程度。值为1时两种颜色互不影响，值减小，两种颜色将进一步混合；当为0的时候，棋盘格图案消失，为两种颜色平均混合后的单一颜色。
Effect（效果）
Filter（过滤）：对纹理进行过滤处理的程度。值大于1将使渲染时进行更多的过滤处理，这会使纹理变模糊；值小于1将使纹理图形变得锐利。该属性对Bulge（凸出），Cloth（编织），Ramp（渐变）和 Water（水流）纹理无任何效果。
Filter Offset（过滤偏移）： 不同于Filter（过滤），该属性被添加到系统计算的过滤值中，过滤偏移能统一的增加过滤值，值为0时锁定系统过滤值。
（其他属性与Bulge（凸出）一样，因此就不再重复说明）

Cloth Attributes（布料属性）
Gap Color（间隙颜色）：织物缝线间的颜色
U Color（U向颜色）：布料纹理U方向上的缝线颜色
V Color（V向颜色）：布料纹理V方向上的缝线颜色
U Width（U向宽度）：布料纹理U向缝线的厚度
V Width（V向宽度）：布料纹理V向缝线的厚度
U Wave（U向波动）：控制纹理U向缝线绕V向缝线弯曲的程度
V Wave（V向波动）：控制纹理V向缝线绕U向缝线弯曲的程度
Randomness（随机值）：对UV向图案同时进行涂抹，用于制作不规则或自然皱褶的布料
Width Spread（宽度伸展）：随机使缝线变得比U,V向宽度要狭窄
Bright Spread（亮度伸展）：随机使缝线变得比U,V向颜色要暗淡
提示
1.如果随机属性（Randomness, Width Spread, Bright Spread）设置值为0，能提高渲染效率；
2.细微的布料纹理会产生絮乱或者波纹图案，尤其是远看的时候。要避免这种情况，应该把Randomness（随机）值设定为一个很小的但不为0的数值；
3. 如果使用布料纹理作为Bump（凹凸）或者Displacement（置换）贴图，把U Color和V Color设置为白色，Gap Color设置为黑色，然后使用Color Balance属性（Alpha Gain和Alpha Offset）来控制Bump（凹凸）或者Displacement（置换）的强度；
4.减少Bump（凹凸）节点的Bump Filter （凹凸过滤）值，可实现更精细的凹凸或置换效果。通常Alpha Gain（透明增益）和Bump Filter（凹凸过滤）的值应该是很小（小于0.1）。

碎片記憶 的 【Maya】常用2D纹理节点（2）
转载WingOfStar☆的动漫小窝的文章~

File Attributes（文件属性）
Filter Type（过滤类型）：这个取样技术将在渲染中应用于图形文件。
Quadratic（二次）、Quartic（四次）和Gaussian filters（高斯过滤），只有在文件纹理被映射到一个阴影组时才能起作用。默认设置是二次。如果Off关闭，将不会进行过滤。这个对于游戏设计很有帮助，我们可以直观的预览纹理的像素而不用渲染后再进行修改。
提示：Quadratic二次过滤类型能产生最好的品质。使用默认设置，在合理的资源消耗上，过滤方案将比使用mipmap更具有锐利的细节。 IFF格式的图形文件是最佳的选择。
Quadratic二次、Quartic四次近似于Gaussian filters高斯过滤，但侧重于速度最优先。Gaussian filters高斯过滤会降低渲染速度，主要用来进行高质量的渲染。因此，Quadratic二次是最高效的过滤类型。
Mipmap（多纹理贴图）：
多用于预览－能快速的产生较好的效果。不能用于高质量渲染，因为贴图会产生漂移或呈现模糊。默认下，Maya使用Mipmap只是用于存储颜色信息值，相对于其他过滤类型，此类型可以忽略。
Box（方盒）：对纹理贴图使用简单的方盒进行取样的方法。
Pre-Filter（过滤预览）：
勾选打开。用于校正被叠加或包含噪波的贴图文件，对于Displacement map（置换贴图）尤其有用。
Pre-Filter Radius（过滤半径预览）：
默认值是2，你可以增大半径来观看更平滑的效果。
Image Name（图片名称）：
作为文件贴图的图形文件或者视频文件的名称。
要使用图片序列来制作动画，文件名必须按照以下三种格式：
name.#.ext
name.ext.#
name.#
“name”是文件的基本名称，“#”是帧数（可以后接0），“ext”是文件扩展名。
要使用图片序列来制作动画，文件扩展名必须与基本名称隔开，或者以时间作为扩展名。如下格式：
test.1.iff
test.0001.iff
test.1
test.0001
test.iff.1
test.iff.0001
但是如果用以下格式Maya将不会识别：
test1
test0001
test1.iff
test0001.iff
Reload（重新载入）：强制纹理贴图的刷新（从磁盘读取至内存中）。
Edit（编辑）：在Maya中启动外部程序来编辑纹理贴图。默认的系统文件编辑器会启用，除非自定义新的文件打开方式。
View（查看）：在Maya中启动外部程序来查看纹理贴图。
Use BOT（使用内存映射）：
如果图形文件不是BOT格式，Maya会创建一个临时的BOT文件进行渲染。这会使渲染速度降低，并会在渲染过程中增大磁盘空间的使用率。不过，BOT文件会在渲染过程中使用较少的内存。基于这些特点，将所有图形文件纹理转换为BOT格式后，在渲染前使用Optimize Scene（最优化场景）命令将会很有帮助。
Disable File Load（禁止文件载入）：
如果勾选，纹理将不会被加载，Maya会输出灰色代替图片。
Use Image Sequence（使用图片序列）：勾选后，会在渲染时使用一系列的图片作为动画纹理。默认是关闭。
Image Number（图片序号）：设置图片序号作为关键帧
Frame Offset（帧偏移）：偏移图片序号的关键帧
Interactive Sequence Caching Options（交互序列缓存选项）
Use Interactive Sequence Caching （使用交互序列缓存）：勾选开启。缓存文件纹理，以常规速度演示动画。设定的数值范围将被载入到内存，能快速提供交互式的文件纹理动画。
Use Interactive Sequence Caching （使用交互序列缓存）要得到更好的效果：
1.指定序列帧给文件纹理
2.在三维视图中使用Hardware texturing （硬件纹理）
3.要清空时间线（前后移动时间滑条检查）并检查动画纹理的更新
使用以下属性来说明你要载入的帧数，如果你不打算全部载入，Maya会选择最近的可见帧来进行重播。
注意：这些属性不会改变最终渲染出来的图片。
Sequence Start（序列开始）：Maya载入内存的第一帧的序号
Sequence End（序列结束）：Maya载入内存的最后一帧的序号
Sequence Increment（序列增加）：控制Maya载入内存的帧数的跳跃间隔。如数值为1，表示载入Sequence Start和Sequence End之间的每一帧；如数值为2，表示每隔2帧载入一帧，以此类推。

Fractal Attributes（碎片属性）
Amplitude（振幅）：控制碎片纹理的效能。增大值会使亮部越亮，暗部越暗，如果做Bump map（凹凸贴图），将使凹凸更显著
Threshold（阈值）：控制碎片的白色数量。数值增大，将看到白色区域中有无数黑点；数值减小，更多细节将可见。
Ratio（比率）：控制碎片明暗区域的混合度。数值增大，明暗交界将变得模糊。如果用作Bump map（凹凸贴图），可呈现出起伏陡峭的山脉。
Frequency Ratio（频率比）：确定噪波频率的相对空间比。比率不是整数，则碎片不会在UV分界线的整数上重复，如一个缺省放置的圆柱将会显示接缝。
Level Min（最小级别）：控制计算碎片纹理的最小级别。即渲染物体时，控制节点对碎片生成精度的计算。
Level Max（最大级别）：控制计算碎片纹理的最大级别。
Bias（偏移）：在－1至1之间控制噪波的对比。大于0，对比强烈；小于0，碎片显得平坦。
Inflection（变调）：勾选启用。适用于噪波函数的纠结。这对于制作膨胀的或崎岖不平的效果很有用。它等于噪波的绝对值乘以2再减1。
Animated（动画）：勾选启用。将碎片纹理用作动画，方法是在不同的关键帧中设置碎片不同的形态。可制作电视机屏幕上的噪波或者液体表面不规则的气泡。
Time（时间）：用于设置关键帧，调节碎片纹理的动画效果。
Time Ratio（时间比）：确定噪波频率的相对时间比。如果比率不是整数，在时间等于1的时候碎片动画将不会重复。默认值等于Frequency ratio（频率比），这意味着更高频率的噪波将等比的加快移动。很多自然效果，如水波，用频率的开方来计算移动。例如：FrequencyRatio（频率比）是2，则TimeRatio（时间比）是2的开方，即1.4。

Mountain Attributes（山脉属性）
Snow Color（雪颜色），Rock Color（岩石颜色）：雪和岩石的颜色。
Amplitude（振幅）：应用于纹理中所有数值的比例因数。有效范围是0到无穷大，默认范围是0到1。默认值是1。
Snow Roughness（雪粗糙度）：范围是0到1，默认值是0.4。值越小越光滑。
Rock Roughness（岩石粗糙度）：范围是0到1，默认值是0.707。值越小越光滑。
Boundary（边界）：雪和岩石分界的粗糙度。范围是0到1。默认值是1。值越小边界越光滑。
Snow Altitude（雪高度）：岩石和雪之间的过渡级别。有效范围是0到无穷大。默认范围是0到1。默认值是0.5。
Snow Dropoff（雪下落）：空中飘落的雪的突变值。有效范围是0到无穷大，默认值是2。
Snow Slope（雪坡度）：空中飘落的雪的最大角度（以十进制数值表示）。例如：当岩石的坡度超过雪坡度，岩石将会露出。有效范围是0到无穷大，默认是0到3，默认值是0.8。
Depth Max（最大深度）：反复计算不规则碎片的最大数值，控制着不规则碎片的间隔尺寸。范围是0到40，默认值是20。

Noise Attributes（噪波属性）
Threshold（阈值）：整体不规则效果的增加值，使纹理统一变亮。如果一些不规则的部分被提高超过范围（即大于1），它们会被强制降低到1。如果是三维纹理中的Volume Noise（体积噪波）被用于Bump map（凹凸贴图），阈值为1时，则平坦显示。
Amplitude（振幅）：应用于纹理所有数值的比例因数。
注意：
1.增大振幅，亮部会更亮，而暗部会更暗。
2.如果噪波用作Bump map（凹凸贴图），增大振幅会产生更剧烈的凹凸
3.如果设置数值大于1，纹理超过范围的部分将被忽略。在Bump map（凹凸贴图）中，将平坦显示。
Ratio（比率）：控制不规则噪波的频率。增大数值，将增加不规则碎片的细节。
Frequency Ratio（频率比）：确定噪波频率的相对空间比。比率不是整数，则不规则碎片不会在UV分界线的整数上重复，如一个缺省放置的圆柱将会显示接缝。
Depth Max（最大深度）：控制噪波纹理被计算的数量。因为复杂的噪波会减慢渲染的速度，因此设置合适的深度来控制纹理计算的最大数量，降低渲染成本。
Inflection（变调）：勾选启用。适用于噪波函数的纠结。这对于制作膨胀的或崎岖不平的效果很有用。
Time（时间）：用于制作噪波纹理动画。设置时间关键帧可控制比率和纹理改变的数量。
Frequency（频率）：噪波的基本频率。值越大噪波细节越多。具有在尺度参数的反转效果（在属性面板的Effect下）。
Implode（内爆）：将噪波函数向内破中心点扭曲。值为0表示无效果，当值为1，形成噪波的球状投射，可创建一个星球爆炸的效果。负数表示从中心点向外扭曲扩散。
Implode Center（内破中心）：设定内破效果的中心UV点。
Noise Type（噪波类型）：确定用于不规则重复的噪波类型。
Perlin Noise（花边噪波）：SolidFractal（固体碎片）中的标准三维噪波。
Billow（翻滚）：具有膨胀类似云烟的效果
Wave（波浪）：空间中三维波浪的总数
Wispy（束状）：常做油污贴图的噪波类型，空间中的噪波看起来很飘渺。作为动画纹理时，常模拟薄云被风吹散的效果。
SpaceTime（时空）：花边噪波的四维空间表现。时间是第四维。
Density（密度）：控制Billow（翻滚）类型的噪波的单元数。数值为1表示媒介完全被单元包裹，减小数值将使单元变少。如果纹理作为Bump map（凹凸贴图），低数值将产生随机的平滑的凹凸表面。
Spottyness（斑点）：翻滚类型噪波的单元随机密度。值为0表示单元的密度相同，增加斑点数值，部分斑点将会聚集或分散。
Size Rand（随机尺寸）：控制斑点的随机尺寸。值为0表示单元的尺寸都相同。增大数值，部分斑点尺寸会小于其他部分。
Randomness（随机）：控制噪波单元彼此之间的布局。设置数值为1，将使得单元的分布更自然随机；设置数值为0，所有的斑点将构成一个规则的图案，当作为Bump map（凹凸贴图）会产生有趣的效果－－例如，昆虫的眼睛，或者粗糙表面的机床。
Falloff（衰减）：控制斑点单元的衰减程度的类型。
Linear（线性）
Smooth（光滑）
Bubble（泡沫）
Num Waves（波浪数量）：使用Wave（波浪）类型噪波时，控制波浪的数量。数值越大，外观随机值越大。

Ramp Attributes（渐变属性）
Type（类型）：颜色渐变的方向。默认是V向渐变。
Interpolation（插值）：控制渐变中颜色的过渡方式。默认设置是线性。例如球体，选择Smooth （圆滑）类型能实现不错的球体渐变效果。
Ramp（渐变）：渐变中的每一种颜色，在颜色框的左边都有一个圆形的颜色手柄，右边则是一个方形的颜色图标。当前使用的颜色，其颜色手柄和图标会显示一圈白边。
注意：只有以下修改会直接在渐变属性编辑器中显示效果：Type（类型），Interpolation（插补）， Selected Position（选择位置）， Selected Color（选择颜色）。所有属性的修改，最终效果为Hypershade中的材质样品显示。
Selected Color（选择颜色）：显示当前活动的颜色块。
Selected Position（选择位置）：当前活动的颜色在渐变中的位置。范围是0到1（0代表渐变的底部，1代表顶部）
U Wave（U向波形），V Wave（V向波形）：在U,V方向上，控制纹理的正弦波偏移的振幅。增大数值，纹理的波纹将增大。范围是0到1。默认是0无波纹。
提示：要增加纹理波纹的数量，在2D texture placement node（二维纹理置换节点）中增加Repeat UV （重复UV）的数值。
Noise（噪波）：通过二维噪波偏移U和V方向上的颜色。噪波不随渐变纹理的重复而重复（即渐变的RepeatUV值大于1）。范围是0到1，默认值是0无噪波。
Noise Freq（噪波频率）：控制噪波的间距（当Noise噪波值不为0）。范围是0到1，默认值是0.5。
HSV Color Noise（HSV颜色噪波）
用三种独立的二维噪波改变颜色的Hue（色相），Saturation（饱和度），Value（明暗度），使渐变纹理的颜色分布变得随机。
Hue Noise Freq，Sat Noise Freq，Val Noise Freq：三种频率分别控制Hue（色相），Saturation（饱和度）, Value（明暗度）的间距，增大值会降低渲染速度。
