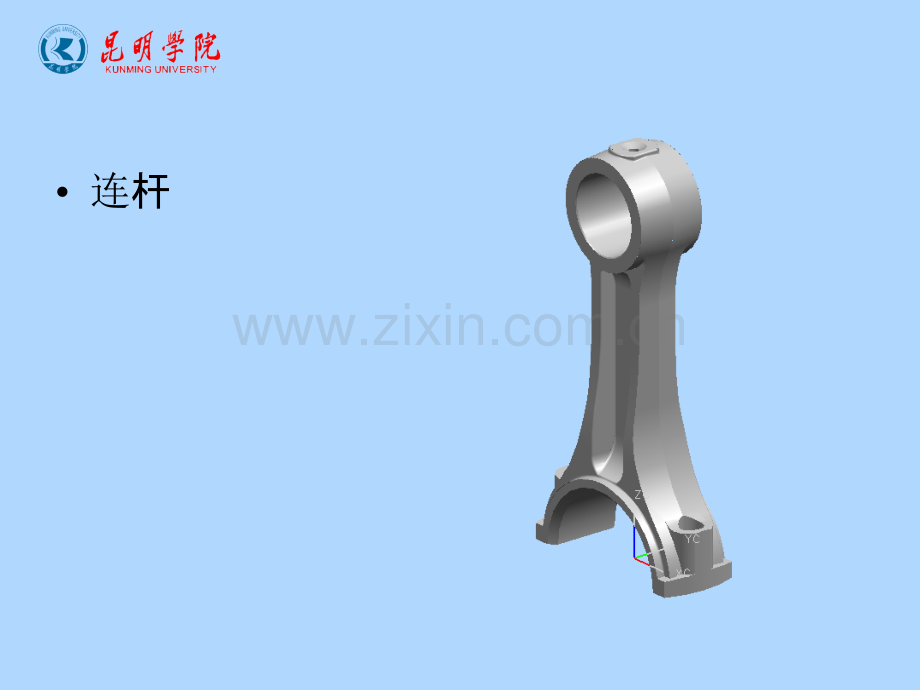

UG培训教程培训教程昆明学院自动控制与机械工程系昆明学院自动控制与机械工程系主讲教师：李云霞 连杆用拉伸命令在用拉伸命令在X-Z平面上作草平面上作草图图，单侧单侧拉伸拉伸20用拉伸命令在Y-Z平面上绘草图，求差。拉伸出小头拉伸出大头的凸台在与X-Y平面距离为28的基准面上画草图拉伸凸台。镜像凸台，并倒圆角，半径为10作角度为5的拨模斜度作角度为5的拨模斜度在X-Y面上画草图，拉伸，求交作距离为0.5、3.5的倒角在Y-Z平面上作草图，单侧打伸2，求差以小头端面创建基准面，在该面上画草图，拉伸到曲面，求差在以小头端面创建的基准面上画草图，拉伸到曲面，求差在以小头端面创建的基准面上画草图，拉伸到曲面，求差作角度为5的拨模斜度创建与X-Y面距离为33的基准面，在该面 上放置孔，孔参数如下对孔作镜像创建与X-Y面距离为205的基准面，在该面上绘制草图，拉伸，求和作半径为1的圆角。在X-Y面上绘制草图，以Z为轴作回转，求差。作与大端前表面距离为14的基准面，在该面上画草图，单侧拉伸6，求差。完善细节，如圆角。
