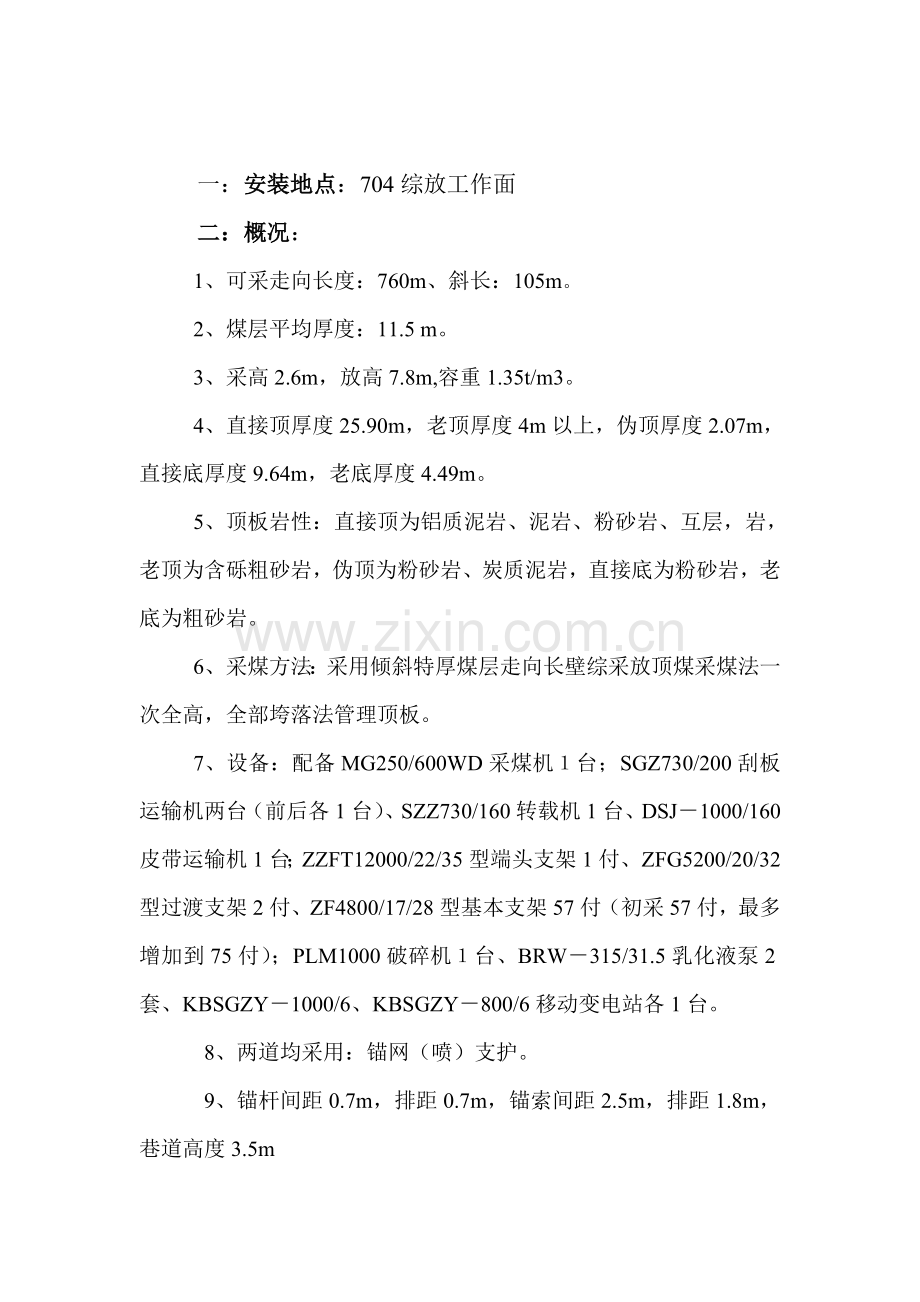

强矿压的管理办法.doc

一：安装地点：704综放工作面
二：概况：
1、可采走向长度：760m、斜长：105m。
2、煤层平均厚度：11.5 m。
3、采高2.6m，放高7.8m,容重1.35t/m3。
4、直接顶厚度25.90m，老顶厚度4m以上，伪顶厚度2.07m，直接底厚度9.64m，老底厚度4.49m。
5、顶板岩性：直接顶为铝质泥岩、泥岩、粉砂岩、互层，岩，老顶为含砾粗砂岩，伪顶为粉砂岩、炭质泥岩，直接底为粉砂岩，老底为粗砂岩。
6、采煤方法：采用倾斜特厚煤层走向长壁综采放顶煤采煤法一次全高，全部垮落法管理顶板。
7、设备：配备MG250/600WD采煤机１台；SGZ730/200刮板运输机两台（前后各1台）、SZZ730/160转载机1台、DSJ－1000/160皮带运输机1台；ZZFT12000/22/35型端头支架1付、ZFG5200/20/32型过渡支架2付、ZF4800/17/28型基本支架57付（初采57付，最多增加到75付）；PLM1000破碎机１台、BRW－315/31.5乳化液泵2套、KBSGZY－1000/6、KBSGZY－800/6移动变电站各1台。
8、两道均采用：锚网（喷）支护。
9、锚杆间距0.7m，排距0.7m，锚索间距2.5m，排距1.8m，巷道高度3.5m
10、锚杆长度均为：2.6m，锚索（顶、帮）长度7m
11、回风顺槽超前支护：100米。
12、运输顺槽超前支护：60米。
13、超前支护均采用：双排单体柱配合铰接顶梁支护。
目前已开采430米，剩余330米，工作面长度105米，安装支架72副、端头支架一副。目前工作面过断层破岩开采，两道超前压力大，运输顺槽挑顶段在顶板软岩部分变形大，曾经在4月27日夜班3点25分，6月29日早班6点10分，7月25日夜班12点运输顺槽超前50米发生强矿压显现，前两次不同程度损坏设备，顶板下沉，底鼓，后一次造成巷道底鼓，超前5米片帮。
三、技术指标及参数
监测服务器操作系统 : Windows 2000 service sp4
数据库平台： SQL server 标准版
网络平台 ：局域网
1.系统综合技术指标
1）系统分站容量 1——16 （通讯分站）
2）系统监测点数 < 1000
3）系统通讯距离 <20km
4）巡测周期 5秒/分站
5）传输接口 RDS-100 串行异步
6）通讯速率 600—19200BPS

2. 接收主机
1) 输入通道 1——4路
2）输入接口 RDS-100
3）输出接口 RS-232
4）显示方式 LCD 20*4 LED背光
5）安全隔离方式 光电耦合（2500V）
6）缓存容量 32KB
7）电 源 AC 220V 0.1A

3．通讯主站
1） 站点容量 1——16
2） 显示方式 LCD 20*4 LED背光
3） 通讯方式 RDS 2400bps
4） 通讯距离 5km (工作面)
5） 电源 DC18V （本安电源）150 mA
6）防爆形式 本质安全型 Exibl

4、通讯分站
1） 站点容量 1——64
2） 显示方式 LCD 20*4 LED背光
3） 通讯方式 RS-485 2400bps
4） 通讯距离 300m (工作面)
5） 电源 DC18V （本安电源）150 mA
6）防爆形式 本质安全型 Exibl

5．压力监测分机
1）压力通道数 3
2）量程 0——60Mpa
3）精度 1.5%
4) 显示方式 LCD 20*4 LED背光
5) 通讯接口 RS485 2400bps
6) 电源 DC18V （本安电源） 35mA
7）防爆形式 本质安全型 Exibl

6、顶板离层传感器
1）安装深度 1——20米
2）量程 0——150mm
3) 测量精度 1%
4）电源 7——18V 6mA
5）输出 RS-485 串行
6）防爆形式 本质安全型 Exibl

7、锚杆应力检测传感器
1）量程 0——250KN
2）测量精度 1%
3）输出信号 0——125mV
4）电源 7——18V
5）防爆形式 本质安全型 Exibl

8、钻孔应力传感器
1）安装范围 1——12m
2) 量程 0——12.5 MPa
3）测量精度 2.5 %
4）输出信号 0——125mV
5）电源 7——18V
6）防爆形式 本质安全型 Exib1

四、顶板压力在线监测系统设备清单

顶板动态监测系统设备配置清单
序号
名 称
设备型号
数量
单位
单价
总价
备注　
一
井上部分

1
矿用本安型通讯接口
KJ216-J
1
套

2
监测分析软件（B/S+C/S网络版）
CMPSES
1
套

3
故障诊断仪
FCH2G/1
1
台

4
UPS电源
1000VA
1
台

5
防雷器
SR-E24V/2S
2
只

二
井下部分

1
矿用本安型监测主站
KJ216-Z
1
台

2
矿用本安型数据光端机(光纤）
KJ216-J1
1
台

3
矿用本安型分站
KJ216-F2
2
台

4
矿用本安型顶板压力监测分站
KJ216-F
7
台

5
围岩移动传感器
GYW300
22
只

6
锚杆/索应力传感器
GYM400
22
只

7
围岩应力传感器
GYW25
10
只

8
防爆兼本安电源
KDW28-18
8
只

9
30m防护型通讯电缆（带插头）
MHYVB1*4
10
根

10
50m防护型通讯电缆（带插头）
MHYVB1*4
7
根

11
电缆转接器
MKZ-7
7
只

12
本安接线盒（六通）
JHH-6
13
只

13
本安接线盒（四通）
JHH-4
15
只

14
本安接线盒（三通）
JHH-3
10
只

15
本安接线盒（二通）
JHH-2
15
只

16
通讯电缆
MHYBVR
2000
米

17
系统调试、培训及资料

套

18
工具

套

19
光纤
8芯单模
1600
米

小计

合计
