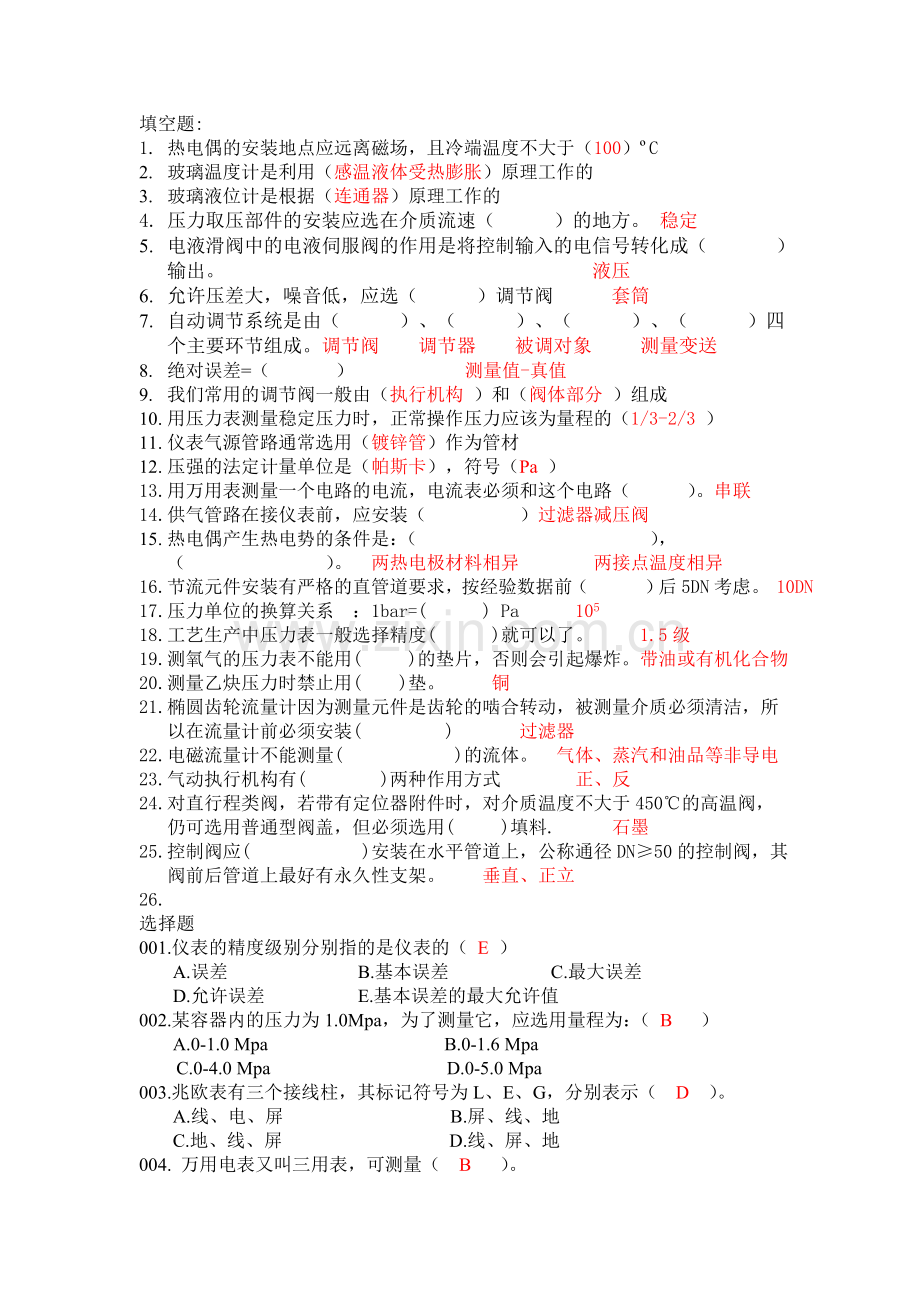

仪表比武题.doc

填空题:
1. 热电偶的安装地点应远离磁场，且冷端温度不大于（100）ºC
2. 玻璃温度计是利用（感温液体受热膨胀）原理工作的
3. 玻璃液位计是根据（连通器）原理工作的
4. 压力取压部件的安装应选在介质流速（ ）的地方。 稳定
5. 电液滑阀中的电液伺服阀的作用是将控制输入的电信号转化成（ ）输出。 液压
6. 允许压差大，噪音低，应选（ ）调节阀 套筒
7. 自动调节系统是由（ ）、（ ）、（ ）、（ ）四个主要环节组成。调节阀 调节器 被调对象 测量变送
8. 绝对误差=（ ） 测量值-真值
9. 我们常用的调节阀一般由（执行机构 ）和（阀体部分 ）组成
10. 用压力表测量稳定压力时，正常操作压力应该为量程的（1/3-2/3 ）
11. 仪表气源管路通常选用（镀锌管）作为管材
12. 压强的法定计量单位是（帕斯卡），符号（Pa ）
13. 用万用表测量一个电路的电流，电流表必须和这个电路（ ）。串联
14. 供气管路在接仪表前，应安装（ ）过滤器减压阀
15. 热电偶产生热电势的条件是：（ ），（ ）。 两热电极材料相异 两接点温度相异
16. 节流元件安装有严格的直管道要求，按经验数据前（ ）后5DN考虑。 10DN
17. 压力单位的换算关系 ：1bar=( ) Pa 105
18. 工艺生产中压力表一般选择精度( )就可以了。 1.5级
19. 测氧气的压力表不能用( )的垫片，否则会引起爆炸。带油或有机化合物
20. 测量乙炔压力时禁止用( )垫。 铜
21. 椭圆齿轮流量计因为测量元件是齿轮的啮合转动，被测量介质必须清洁，所以在流量计前必须安装( ) 过滤器
22. 电磁流量计不能测量( )的流体。 气体、蒸汽和油品等非导电
23. 气动执行机构有( )两种作用方式 正、反
24. 对直行程类阀，若带有定位器附件时，对介质温度不大于450℃的高温阀，仍可选用普通型阀盖，但必须选用( )填料. 石墨
25. 控制阀应( )安装在水平管道上，公称通径DN≥50的控制阀，其阀前后管道上最好有永久性支架。 垂直、正立
26.
选择题
001.仪表的精度级别分别指的是仪表的（ E ）
A.误差 B.基本误差 C.最大误差
D.允许误差 E.基本误差的最大允许值
002.某容器内的压力为1.0Mpa，为了测量它，应选用量程为：（ B ）
A.0-1.0 Mpa B.0-1.6 Mpa
C.0-4.0 Mpa D.0-5.0 Mpa
003.兆欧表有三个接线柱，其标记符号为L、E、G，分别表示（ D ）。
A.线、电、屏 B.屏、线、地
C.地、线、屏 D.线、屏、地
004. 万用电表又叫三用表，可测量（ B ）。
A.电流、电压、相位 B.电流、电阻、电压
C.电压、电流、电阻、相位
005.看错刻度线造成误差是（ C ）。
A.系统误差 B.随机误差 C.疏忽误差
006.被调介质流过阀门的相对流量与阀门相对行程之间的关系称为调节阀的（ A ）。
A.流量特性 B.理想流量特性 C.实际可调比
007.转子流量计中的流体流动方向是（B ）。
A. 自上而下 B.自下而上
C. 自上而下或自下而上都可以
008.扭力管浮筒液面计的浮筒脱落，仪表指示（ A ）。
A.最大 B.最小 C.不变
009.转子流量计必须（ A ）安装
A.垂直 B.水平
010.在分度号S、K、 E三种热偶中，100ºC时哪种热偶的热电势最大？（C ）
A. S B. K C. E
011.下列不属于一次元件的是：（ A ）
A.孔板 B.转子流量计
C.温度计管嘴 D.就地指示弹簧管压力计
012.经常作为一次取压阀的阀门是（ C ）
A.截止阀 B.球阀
C.闸板阀 D.单向阀
014.当压力表用于测量高于（ C ）ºC的介质时，一般在压力表之前加装冷凝圈或冷凝管。
A.40ºC B.50ºC C.60ºC D.70ºC
014.在调节阀的信号标记中，关于F. O说法正确的是： B
A. 表示风开阀 B. 表示在事故状态下阀开
C. 表示蝶阀
015.校对0-1.6 Mpa，1.5级的压力表，应使用标准压力表为：（ A ）
A.0-1.6 Mpa，0.5级 B.0-2.5 Mpa，0.35级
C.0-4.0 Mpa，0.25级 D.0-1.0 Mpa，0.35级
016．以下压力损失最小的调节阀是（ ）
A.双座阀 B.蝶阀 C.球阀 D.闸阀
答：C
017新分度号热偶K型对应的旧分度为：（ B ）
A.LB B.EU C.EA D.LL
018.试电笔测试应在（ C ）V左右，电压超高触电，低压则测不出来。
A.24-220 B.36-380
C.55-500 D.110-1000
019.清洗仪表零部件，一般使用：（ C ）
A.笨 B.汽油 C.酒精 D.四氯化碳
020、仪表气源管路通常采用（ C ）管材
A：无缝钢管 B：20#钢 C：镀锌水煤气管

021.仪表用直流电源分配器上，对使用的直流电压最高要求是（ A ）。
A.24VDC B.30VDC C.35VDC
022. 仪表用交流电源分配器上，对使用的交流电压最高要求是（ A ）。
A.220VAC B.230VAC C.250VAC
023.L-PXM信号分配器上可同时接（ A ）回路
A.3个 B.4个 C.5个
024. L-PXM信号分配器上每个回路又可同时接（ C ）输出
A.3个电压 B.3个电流
C.2个电压，1个电流
025.直径为1/2英寸的管径，其工程直径是（ A ）mm
A.15 B.18 C.20
026.现行仪表调节阀使用的气源压力是（ B ）
A.0.1Mpa B.0.14 Mpa C.0.2 Mpa
027、双法兰液面计安装投用后，将表头上移20cm，则零位将会（ D ）
A.偏高 B.偏低 C.不一定 D.不变
028、国家标准中，表示调节阀的公称通径为50应标为：（ C ）
A.Pn=50 B.Pg=50 C.DN=50 D.Dg=50
029．对口径较大或差压较高的管道。宜选用以下那种执行机构的调节阀。（B ）
A.薄膜式 B.活塞式 C.长行程 D.以上都不能用
030、用差压表测量介质的液位时，差压值的大小取决于（ B ）
A.取压点的高低和介质密度 B.取压点的距离和介质密度
C.取压点的高低和取压点的距离 D.以上都不是
031、电缆敷设前，应对电缆进行绝缘检查，使用的仪器仪表是（ C ）
A.数字万用表 B.100伏兆欧表 C.500伏兆欧表 D.模拟万用表
032、电Ⅲ型仪表的信号传输方式是（ B ）
A：电流传送 电流接受 B：电流传送 电压接受 C：电压传送电压接受
033、集散控制系统的系统直流工作接地接地电阻要求一般不能超过（ B ）Ω
A：1Ω B：4Ω C：10Ω
034、DCS机房要求环境温度在（ B ）内
A：20-25℃ B16-28℃ C25-30℃
035、DCS机房要求湿度不超过（ C ）
A：60% B：80% C：85%
036、遇到含有杂质、结晶、凝聚或易自聚的被测介质，应采用（ A ）变送器测液位
A：法兰式差压变送器 B普通差压变送器
037、电Ⅲ型仪表采用的信号制为（ A ）
A：4-20mA 　　B：0-10 mA C：0-20 mA
038、热电偶接线端子短路时，所测的温度会（ A ）
A：为现场环境温度 B：二次表指示跑零下 C：二次表指使波动
039、调节阀的工作介质温度在正常生产是在400℃以上，其填料应选用（ B ）
A：四氟乙烯 B：石棉、石墨
判断题:
001.测量值小数点后的位数愈多，测量愈精确（ ）
答：错
002.灵敏度值越大，则仪表越灵敏（ ）
答：对
003.主调节器的输出做副调节器的给定，这一调节系统是串级调节（ ）
答：错
004.浮球液面计平衡锤在最上时，实际液面最高（ ）
答：错
005.在管道上孔板安装反向会造成差压计指示变小（ ）
答：对
006.当测量介质温度大于60ºC的介质的压力时，就地安装压力表应加环形弯或U型冷凝弯（ ）
答：对
007.摇表又称为兆欧表，可用来测量高电阻（ ）
答：对
008.20#钢含碳量为2%（ ）
答：错
009.水煤气管可以做仪表供气总管用（ ）
答：对
010.标准压力表的绝对误差不应超过被校压力表绝对误差的1/3（ ）
答：对
011.压力取压管应插入管道（设备）的内壁（ ）
答：错
012.角接取压和法兰取压只是取压的方式不同，但标准孔板的本体结构是一样的（ ）
答：对
013.如把3051变送器的电源极性接反，则仪表会烧坏（ ）
答：错
014.对真空对象易气化的液体应选用浮筒液面计（ ）
答：对
015.迁移的实质是不改变测量范围的上下限，只改变量程的大小（ ）
答：错
016.绝对零度是-273.16ºC（ ）
答：对
017仪表电缆对线路电阻要求较高，而对其耐电压值要求不高。（ ）
答：对
018.一般联锁系统用的电磁阀是在通电状况下工作（ ）
答：对
019.补偿导线和热电偶一样，可以产生热电势（ ）
答：对
020.热电阻Pt100在100ºC时，其阻值为100Ω（ ）
答：错
021.氖泡试电笔可以试出是交流电，还是直流电（ ）
答：对
022.试电笔中的电阻阻值应在1MΩ以上，才能保证人身安全（ ）
答：对
023.使用U型管压力计测得的表压值，与玻璃管断面面积大小有关（ ）
答：错
024.当压力表用于测量高于60ºC的介质时，一般在压力表之前应加装冷凝圈（ ）
答：对
025.每一个接线端子上最多允许接二根芯线（ ）
答：对
026.微分时间愈长，微分作用愈强（ ）
答：对
027.灵敏度数值愈大，则仪表愈灵敏（ ）
答：对
028.在易燃易爆环境中，仪表电缆中间可允许有接头，但必须接头浸锡（ ）
答：错
029.现场仪表电缆要穿保护管，且补偿导线不能和其它控制电缆穿同一根保护管（ ）
答：对
030.安装变送器时，其导压管应尽可能的短，并且弯头尽可能地少（ ）
答：对
问答题：
029.用热电偶测量温度时为什么要进行冷端补偿？
答：热电偶热电势的大小与其两端的温度有关，其温度-热电势关系曲线是在冷端温度为0℃时分度的。在实际应用中，由于热电偶冷端暴露在空间受到周围环境温度的影响，所以测温中的冷端温度不可能保持在0℃不变，也不可能固定在某个温度不变，而热偶电势既决定与热端温度，也决定与冷端温度。所以如果冷端温度自由变化，必然会引起测量误差。为了消除这种误差，必须进行冷端温度补偿。
002.仪表流量不准时，为什麽要打冲洗油？
答：由于表头或引压管进了粘度较大的重质油，影响仪表测量精度,需要用压力高于被测介质压力的轻质柴油进行冲洗引压管和一次表头的膜盒。
003.有些测量回路为什麽同时要用3台仪表来测量？
答：首先该测量回路必须是在很重要的部位测量，如主风出口流量，机组的转速流量等，均采取仪表三取二原则，就是防止某一台表突然失灵，而造成机组的误动作，同时也给仪表逐台检查带来方便。
004.安装压力表时，如何选用密封垫片？
答：被测介质低于80ºC及2.0Mpa时，可选用橡皮或皮垫片；低于450ºC及5.0Mpa时，可选用石棉垫或铅垫片；温度和压力更高时，应选用退火紫铜垫或铝垫。测量氧气压力时，不得使用浸油垫片或有机化合物垫片，测量乙炔压力时，不得使用铜垫，因为它们均有发生爆炸的危险。
